ББП РАПАН-20 Li-ion — компактный источник 12 В на 2 А с тремя литий-ионными АКБ

Пластиковый блок бесперебойного питания 12 В на ток до 2 А с тремя Li-ion аккумуляторами типоразмера 18650 или 26650. Исполнение «Li-ion» — без АКБ, «Li-ion+3х…» — с тремя АКБ в комплекте.

Источники вторичного питания резервированные РАПАН

Модели семейства

ББП РАПАН-20 Li-ionБлок без АКБ: Li-ion аккумуляторы 18650 или 26650 (3 шт.) в комплект не входят.

Материал корпуса	пластик
Напряжение питающей сети	187…242 В, 50 ±1 Гц
Ток нагрузки номинальный / кратковременно и от АКБ	1,7 А / не более 2 А
Выходное напряжение	9,5…14 В
АКБ	Li-ion, типоразмер 18650 или 26650, 3 шт., суммарная ёмкость 2,3…6,5 Ач
Средний ток заряда АКБ	0,2 А
Отключение нагрузки по напряжению АКБ	9,2…10,1 В
Мощность от сети без нагрузки	не более 1 ВА
Габариты ШхВхГ без упаковки	не более 130х85х170 мм
Масса нетто (брутто)	не более 0,4 (0,5) кг
Рабочая температура / влажность	-10…+40 °С / не более 80% при +25 °С
Степень защиты	IP20

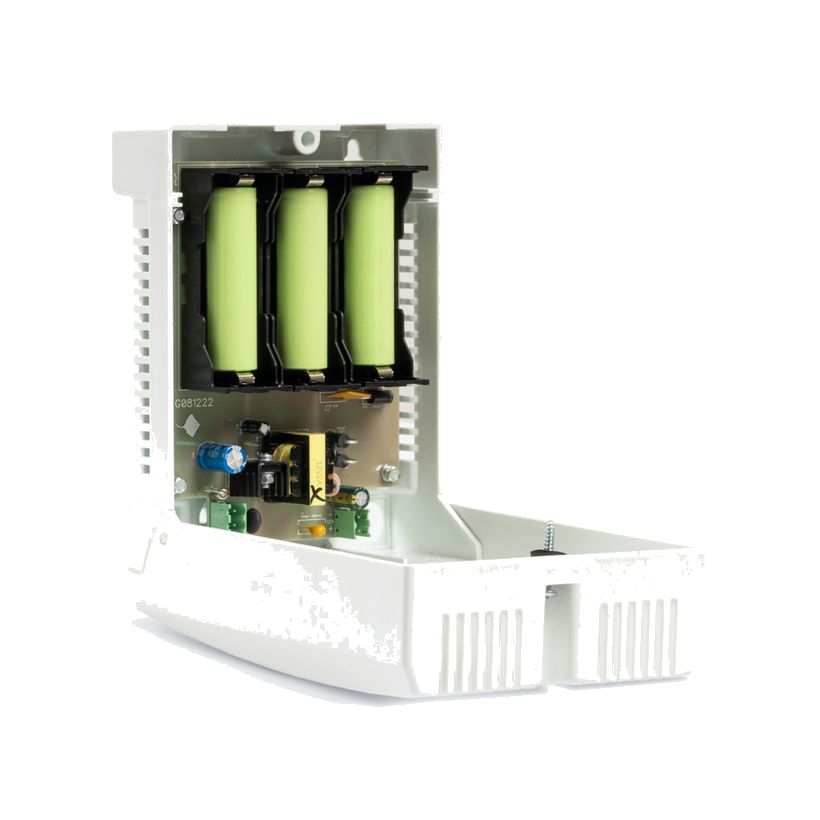

ББП РАПАН-20 Li-ion+3х18650Тот же блок, в комплекте три Li-ion АКБ типоразмера 18650; сеть 185…245 В.

АКБ в комплекте	Li-ion 18650, 3 шт.
Напряжение питающей сети	185…245 В, 50 ±1 Гц
Суммарная ёмкость АКБ	2,3…6,5 Ач (зависит от типоразмера)

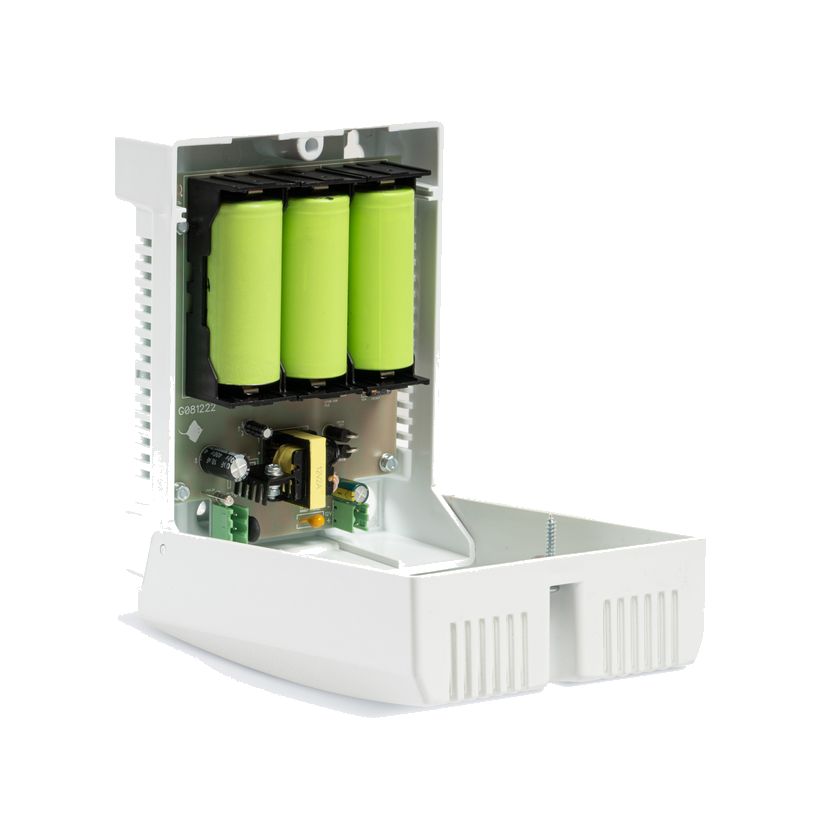

ББП РАПАН-20 Li-ion+3х26650Тот же блок, в комплекте три Li-ion АКБ типоразмера 26650; сеть 185…245 В.

АКБ в комплекте	Li-ion 26650, 3 шт.
Напряжение питающей сети	185…245 В, 50 ±1 Гц
Суммарная ёмкость АКБ	2,3…6,5 Ач (зависит от типоразмера)

Как это работает и подключается

Блок питает нагрузку и заряжает АКБ при наличии сети, а при отключении сети автоматически переходит на питание от АКБ. Есть световая индикация наличия сетевого напряжения и выходного напряжения.
Рассчитан на непрерывную круглосуточную работу в закрытых помещениях.
Суммарная ёмкость АКБ зависит от выбранного типоразмера: 18650 или 26650.

Монтаж

Крепится на стене или другой конструкции помещения; кабели сети и нагрузки должны ложиться без натяжения; не ближе одного метра до нагревательных приборов.
Сеть подключается через внешний выключатель с максимально допустимым коммутируемым током не менее 5,0 А. Провода сетевого питания — двойной изоляции, сечением не менее 0,75 мм².
Установку, демонтаж и ремонт делайте при полном отключении блока от сети ~220 В. В комплекте — разъёмные колодки.
Обслуживание — не реже одного раза в полгода: осмотр с удалением пыли, проверка работоспособности блока, контактов электрических соединений и АКБ.

Примеры

Резервное питание небольшой охранной сигнализации или камеры

По РЭ блок обеспечивает бесперебойное питание систем охранной сигнализации, видеонаблюдения и других устройств 12 В с током потребления до 2 А как от сети, так и от АКБ.

Частые вопросы

Входят ли АКБ в комплект?

У исполнения «РАПАН-20 Li-ion» — нет: в комплекте блок, разъёмные колодки, руководство и тара. У «Li-ion+3х18650» и «Li-ion+3х26650» в комплекте три Li-ion АКБ соответствующего типоразмера.

Какая гарантия?

18 месяцев со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.

Нюансы и грабли

Для полного выключения сначала отключайте сеть, затем АКБ.
Запрещается закрывать вентиляционные отверстия, очищать изделие жидкими или распыляющими средствами, транспортировать с установленным аккумулятором и использовать повреждённую АКБ.
При температуре выше +40 °С на каждые 5 °С мощность нагрузки уменьшайте на 12%; выше +50 °С эксплуатация запрещена.
Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.).
В РЭ исполнения «Li-ion» (АКБ не входят) сеть указана 187…242 В, а в РЭ «Li-ion+3х…» — 185…245 В; ориентируйтесь на документ вашей поставки.

Документация

Бастион — руководство по эксплуатации ББП РАПАН-20 Li-ion (ФИАШ.436234.947 РЭ-4)
Бастион — руководство по эксплуатации ББП РАПАН-20 Li-ion+3х26650 / +3х18650
