РАПАН-24/1,5, РАПАН-24/3, РАПАН-24/5 — резервированные источники 24 В
Резервированные источники постоянного тока 24 В для сигнализации и видеонаблюдения: РАПАН-24/1,5, 24/3 и 24/5. Две АКБ 12 В последовательно, защита АКБ от глубокого разряда.
Модели семейства
РАПАН-24/1,5Источник 24 В на 1 А (до 1,5 А), две АКБ по 4,5 Ач, выход «открытый коллектор» о переходе на резерв.
| Напряжение питающей сети | 175…245 В, 50 ±1 Гц |
| Выходное напряжение | 27,0…27,8 В в режиме «ОСНОВНОЙ»; 20,0…27,8 В в режиме «РЕЗЕРВ» |
| Номинальный ток нагрузки | 1 А |
| Максимальный ток нагрузки | 1,5 А (в «ОСНОВНОЙ» кратковременно, 5 с; в «РЕЗЕРВ»); длительно более 1,5 А недопустимо |
| Ток заряда АКБ | не более 0,65 А |
| Отключение нагрузки по напряжению АКБ | 21,0…22,5 В |
| АКБ | 2 шт. 12 В, рекомендуемая ёмкость 4,5 Ач (в комплект не входят) |
| Выход «открытый коллектор» | не более 60 В, не более 50 мА |
| Габариты ШхВхГ без упаковки | не более 170х136х210 мм |
| Масса нетто (брутто) | не более 1,1 (1,2) кг |
| Влажность воздуха | не более 90% при 25 °С |

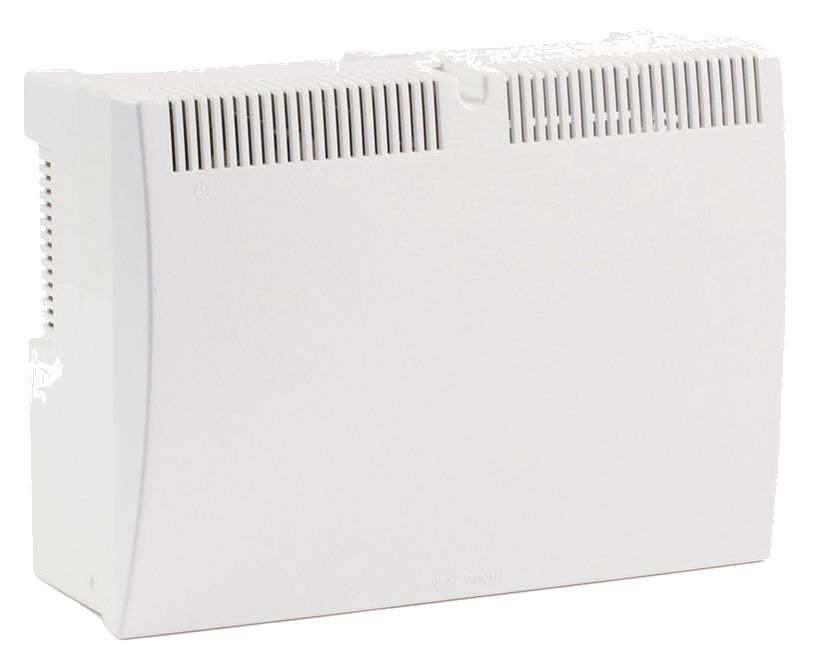

РАПАН-24/3Источник 24 В на токи потребления 3 А и резервное питание до 3,5 А; пластиковый корпус, релейный выход «НАЛИЧИЕ СЕТИ».
| Напряжение питающей сети | 175…245 В, 50 ±1 Гц |
| Выходное напряжение | 20…28 В (и при наличии, и при отсутствии сети) |
| Номинальный ток нагрузки | 0…2,5 А; кратковременно (5 с) 3,5 А; длительно более 3 А недопустимо |
| Ток заряда АКБ | 0,45…0,65 А |
| Отключение нагрузки по напряжению АКБ | 21…22 В |
| Пульсации (пик-пик, при номинальном токе) | не более 40 мВ |
| АКБ | 2 шт. 12 В, 7—12 Ач (в комплект не входят) |
| Релейный выход «НАЛИЧИЕ СЕТИ» | не более 60 В, не более 50 мА |
| Габариты ШхВхГ без упаковки | не более 333х134х240 мм |
| Масса нетто (брутто) | не более 1,0 (1,3) кг |
| Влажность воздуха | не более 95% при 25 °С |

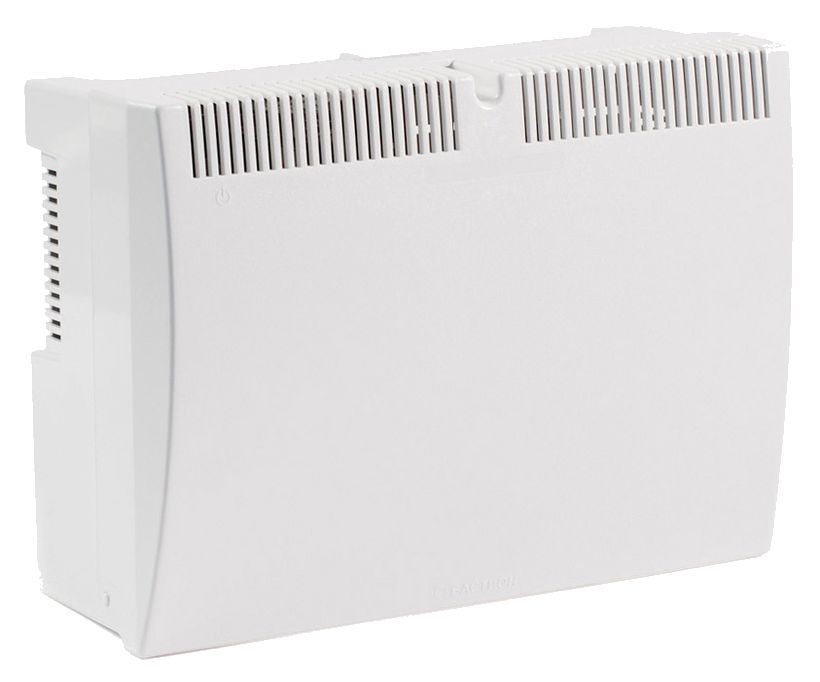

РАПАН-24/5Источник 24 В на токи потребления 4,5 А и резервное питание до 5 А; тот же корпус, что у РАПАН-24/3.
| Напряжение питающей сети | 175…245 В, 50 ±1 Гц |
| Выходное напряжение | 20…28 В (и при наличии, и при отсутствии сети) |
| Номинальный ток нагрузки | 0…4,5 А; кратковременно (5 с) 5 А; длительно более 4,5 А недопустимо |
| Ток заряда АКБ | 0,45…0,65 А |
| Отключение нагрузки по напряжению АКБ | 21…22 В |
| Пульсации (пик-пик, при номинальном токе) | не более 40 мВ |
| АКБ | 2 шт. 12 В, 7—12 Ач (в комплект не входят) |
| Релейный выход «НАЛИЧИЕ СЕТИ» | не более 60 В, не более 50 мА |
| Габариты ШхВхГ без упаковки | не более 333х134х240 мм |
| Масса нетто (брутто) | не более 1,20 (1,45) кг |
| Влажность воздуха | не более 80% при 25 °С |
Общие данныеПараметры, общие для трёх РЭ.
| Мощность от сети без нагрузки и АКБ | не более 5 ВА (у РАПАН-24/1,5 — не более 5,0 ВА) |
| Сечение проводов в клеммах | РАПАН-24/1,5 — не более 1,5 мм²; РАПАН-24/3 и /5 — «ВЫХОД» и «НАЛИЧИЕ СЕТИ» не более 1,5 мм², «СЕТЬ» не более 2,5 мм² |
| Рабочая температура | -10…+40 °С |
| Степень защиты | IP20 |
Как это работает и подключается
- «ОСНОВНОЙ» — питание нагрузки стабилизированным напряжением и заряд АКБ; горят светодиоды «СЕТЬ» и «ВЫХОД». «РЕЗЕРВ» — при пропадании сети автоматический переход на АКБ; «СЕТЬ» гаснет, «ВЫХОД» горит.
- При снижении напряжения на АКБ до 21…22 В (21,0…22,5 В у РАПАН-24/1,5) выход отключается — защита от глубокого разряда.
- Защита от переполюсовки и короткого замыкания клемм АКБ, защита от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения причины. Отсутствие АКБ, замыкание или переполюсовка АКБ не влияют на выходное напряжение в режиме «ОСНОВНОЙ».
- «Холодный пуск»: при отсутствии сети достаточно подключить исправную заряженную АКБ и замкнуть контакты «ПУСК» на плате (у РАПАН-24/1,5 — кратковременно замкнуть контакты «ХОЛОДНЫЙ ПУСК»).
Монтаж
- Ставьте на стену или другую вертикальную поверхность в месте с ограниченным доступом посторонних; защитите корпус от прямых солнечных лучей. От стенок корпуса до стен помещения и соседнего оборудования — не менее 10…15 см. Кабельную проводку проложите так, чтобы к ней не было свободного доступа.
- Разметьте крепёж по отверстиям на задней стенке корпуса и закрепите изделие вертикально. Подключение — при отключенном сетевом напряжении и открытой крышке.
- Порядок подключения у РАПАН-24/3 и /5: провода сети 220 В к колодке «СЕТЬ» с соблюдением фазировки; нагрузку к клеммам «ВЫХОД» по полярности; перемычки АКБ — к контактам «АКБ+» (красная) и «АКБ–»; при необходимости внешнее устройство — к релейному выходу. Две АКБ соедините последовательно перемычкой из комплекта.
- У РАПАН-24/1,5 порядок такой: нагрузка к колодке «ВЫХОД» по полярности, при необходимости внешние устройства к контакту «ОТКРЫТЫЙ КОЛЛЕКТОР», затем провода сети к колодке «СЕТЬ» с соблюдением фазировки.
- Проверка: замкните «ПУСК»; убедитесь, что «ВЫХОД» горит непрерывно; подайте сеть; отключите сеть и убедитесь, что изделие перешло на резерв («СЕТЬ» погас, «ВЫХОД» горит); подайте сеть снова.
Примеры
Питание 24 В нагрузок охранно-пожарной сигнализации и видеонаблюдения
Назначение по РЭ — бесперебойное питание систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением 24 В постоянного тока. РАПАН-24/5, по РЭ, удовлетворяет требованиям ГОСТ Р 53325-2012.
Передача сигнала «потеря сети» на внешнее устройство
У РАПАН-24/3 и /5 релейный выход «НАЛИЧИЕ СЕТИ» замкнут в режиме «ОСНОВНОЙ» и разомкнут в режиме «РЕЗЕРВ». У РАПАН-24/1,5 то же делает выход «открытый коллектор» (в РЭ — контакты «ПЕРЕХОД НА РЕЗЕРВ»).
Частые вопросы
Входят ли АКБ в комплект?
Нет. У РАПАН-24/3 в комплекте источник, комплект перемычек, руководство и тара. По отдельному заказу — герметичные свинцово-кислотные АКБ 12 В 7—12 Ач и тестер ёмкости SKAT BatTeSS.
Какая гарантия?
5 лет со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.
Нюансы и грабли
- Суммарный ток нагрузок на колодке «ВЫХОД» не должен превышать значения из таблицы; длительное потребление выше допустимого недопустимо.
- Не открывайте крышку при включенном сетевом напряжении и не транспортируйте изделие с установленными АКБ. Монтаж ведёт только обученный персонал; эксплуатация без защитного заземления запрещена (указано в РЭ РАПАН-24/1,5).
- Для полного выключения сначала отключите сеть, затем АКБ; после выключения АКБ разряжается — перед длительным хранением отсоедините её.
- Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.).
- Если при отключении сети изделие не переходит на резерв, проверьте соединения на клеммах АКБ и напряжение АКБ: при напряжении менее 10,5 В АКБ нужно зарядить или заменить.
