РАПАН-40, РАПАН-50, РАПАН-60, РАПАН-80 — резервированные источники 12 В на 4, 5, 6 и 8 А
Резервированные источники 12 В для сигнализации и видеонаблюдения: РАПАН-40 до 4 А, РАПАН-50 до 5 А, РАПАН-60 до 6 А, РАПАН-80 до 8 А. Корпуса стальные и пластиковые.
Модели семейства
РАПАН-40Стальной корпус, одна АКБ 12 В 7 Ач.
| Ток нагрузки номинальный / кратковременно и от АКБ | 3,5 А / не более 4 А |
| АКБ | 7 Ач, 1 шт. |
| Габариты ШхГхВ без упаковки | не более 183х158х81 мм |
| Масса нетто (брутто) | не более 1 (1,2) кг |

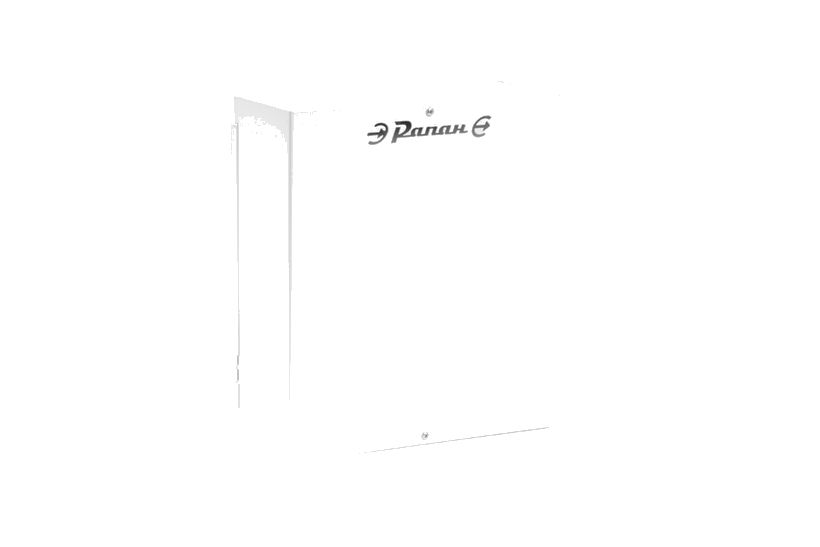

РАПАН-40 исп.2х7Стальной корпус под две АКБ по 7 Ач.
| Ток нагрузки номинальный / кратковременно и от АКБ | 3,5 А / не более 4 А |
| АКБ | 7 Ач, 2 шт. |
| Габариты ШхГхВ без упаковки | не более 183х196х151 мм |
| Масса нетто (брутто) | не более 1,5 (1,8) кг |
РАПАН-40ПКорпус из ударопрочного пластика, одна АКБ 7 Ач.
| Ток нагрузки номинальный / кратковременно и от АКБ | 3,5 А / не более 4 А |
| АКБ | 7 Ач, 1 шт. |
| Габариты ШхГхВ без упаковки | не более 210х169х101 мм |
| Масса нетто (брутто) | не более 0,6 (0,8) кг |

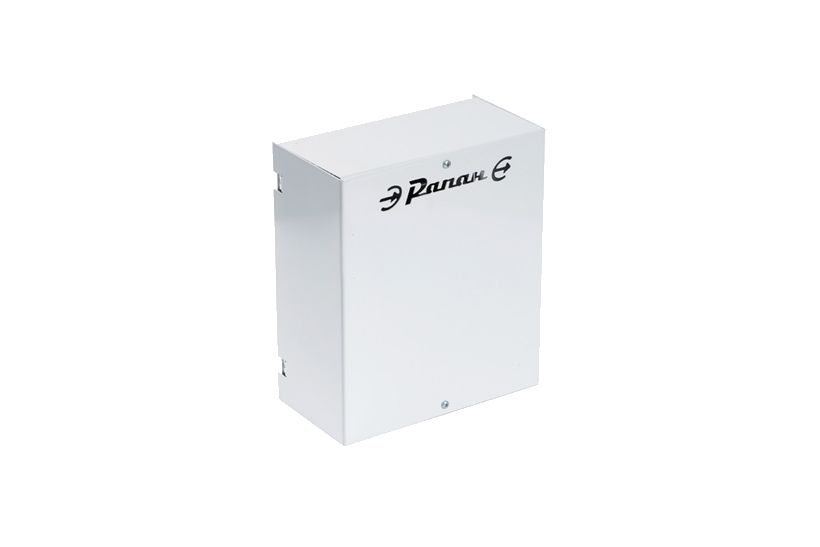

РАПАН-50Стальной корпус, одна АКБ 7 Ач, ток нагрузки 4 А (до 5 А).
| Ток нагрузки номинальный / кратковременно и от АКБ | 4 А / не более 5 А |
| АКБ | 7 Ач, 1 шт. |
| Габариты ШхГхВ без упаковки | не более 183х158х81 мм |
| Масса нетто (брутто) | не более 1 (1,2) кг |
РАПАН-50 исп.2х7Стальной корпус под две АКБ по 7 Ач.
| Ток нагрузки номинальный / кратковременно и от АКБ | 4 А / не более 5 А |
| АКБ | 2х7 Ач |
| Габариты ШхГхВ без упаковки | не более 225х255х99 мм |
| Масса нетто (брутто) | не более 1,5 (1,8) кг |
РАПАН-50ППластиковый корпус под одну АКБ 7 Ач.
| Ток нагрузки номинальный / кратковременно и от АКБ | 4 А / не более 5 А |
| АКБ | 7 Ач, 1 шт. |
| Габариты ШхГхВ без упаковки | не более 210х169х101 мм |
| Масса нетто (брутто) | не более 0,6 (0,8) кг |

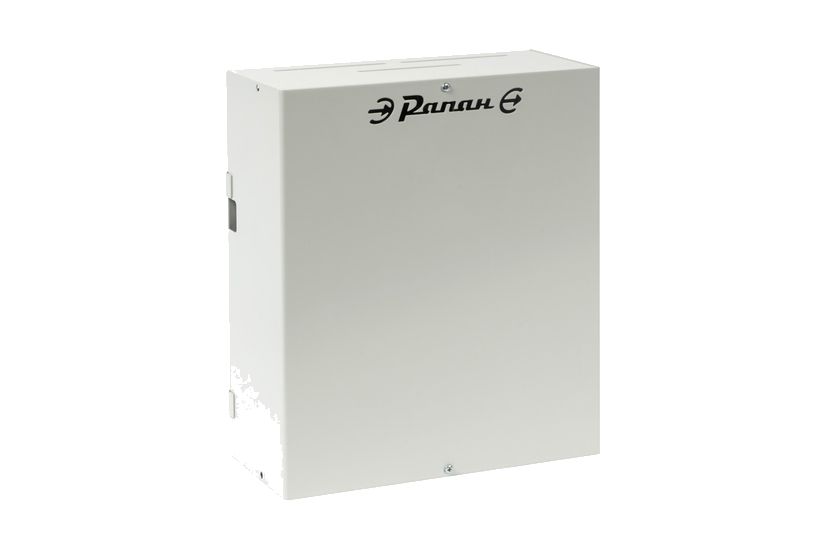

РАПАН-60Стальной корпус; под две АКБ по 7 Ач или одну 17 Ач.
| Ток нагрузки номинальный / кратковременно и от АКБ | 5 А / не более 6 А |
| АКБ | 2х7 Ач или 17 Ач |
| Габариты ШхВхГ без упаковки | не более 188х109х158 мм |
| Масса нетто (брутто) | не более 1,0 (1,2) кг |

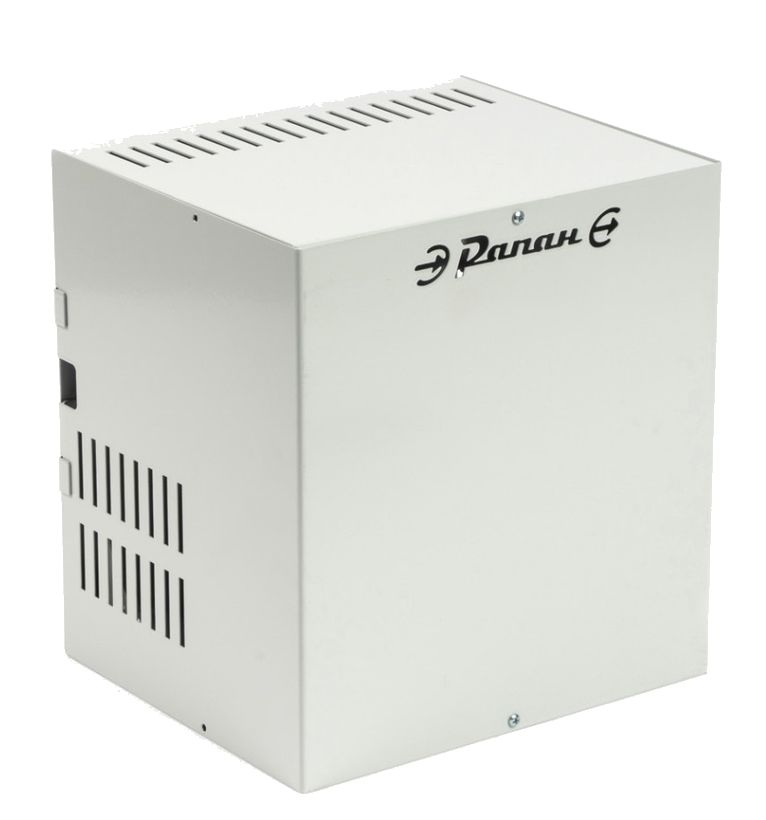

РАПАН-60-1х26Стальной корпус под одну АКБ 26 Ач.
| Ток нагрузки номинальный / кратковременно и от АКБ | 5 А / не более 6 А |
| АКБ | 26 Ач |
| Габариты ШхВхГ без упаковки | не более 225х192х225 мм |
| Масса нетто (брутто) | не более 2,2 (2,5) кг |

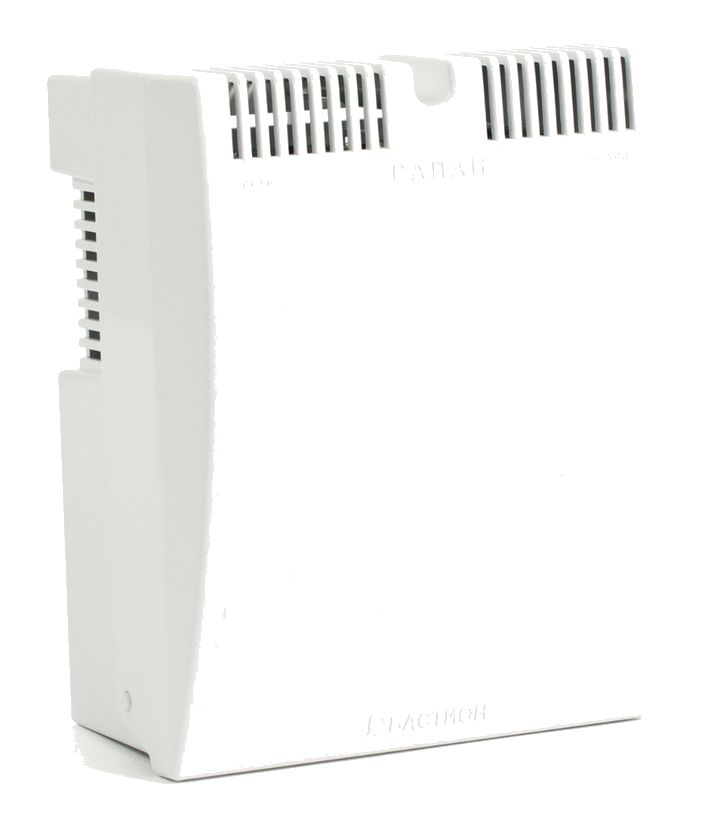

РАПАН-60ПКорпус из ударопрочного пластика, одна АКБ 7 Ач.
| Ток нагрузки номинальный / кратковременно и от АКБ | 5 А / не более 6 А |
| АКБ | 7 Ач |
| Габариты ШхВхГ без упаковки | не более 169х103х210 мм |
| Масса нетто (брутто) | не более 0,6 (0,8) кг |

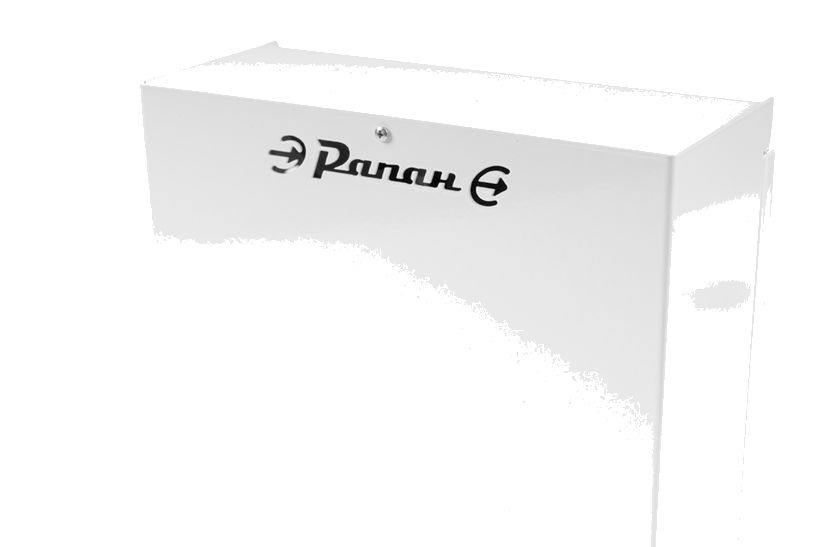

РАПАН-80-2х7Исполнение под две АКБ по 7 Ач, ток нагрузки 7,5 А (до 8 А).
| Ток нагрузки номинальный / кратковременно и от АКБ | 7,5 А / не более 8 А |
| АКБ | 2х7 Ач |
| Габариты ШхВхГ без упаковки | не более 213х87х245 мм |
| Масса нетто (брутто) | не более 1,7 (1,9) кг |

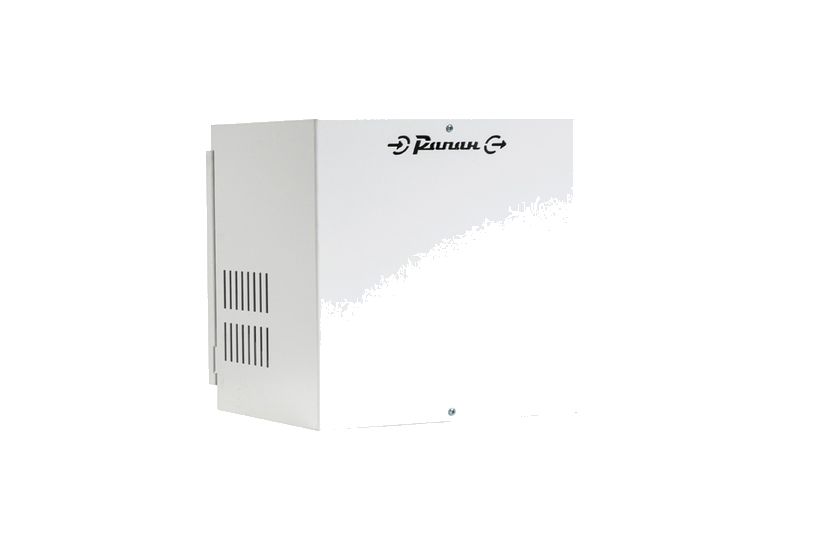

РАПАН-80-1х26Исполнение под одну АКБ 26 Ач, ток нагрузки 7,5 А (до 8 А).
| Ток нагрузки номинальный / кратковременно и от АКБ | 7,5 А / не более 8 А |
| АКБ | 26 Ач |
| Габариты ШхВхГ без упаковки | не более 420х192х225 мм |
| Масса нетто (брутто) | не более 3,7 (4,0) кг |
Общие данныеПараметры из четырёх РЭ (РАПАН-40, -50, -60, -80).
| Напряжение питающей сети | 187…242 В, 50 ±1 Гц |
| Выходное напряжение | 9,5…14 В |
| Отключение нагрузки по напряжению АКБ | РАПАН-40, -50, -60 — 10…11,2 В; РАПАН-80 — 10…11,5 В |
| Средний ток заряда АКБ | РАПАН-40 и -60 — 0,1 А; РАПАН-50 — 0,2 А; РАПАН-80 — 0,6 А |
| Мощность от сети без нагрузки | РАПАН-40 и -50 — не более 1 ВА; РАПАН-60 и -80 — не более 5 ВА |
| Рабочая температура / влажность | -10…+40 °С / не более 80% при 25 °С |
| Степень защиты | РАПАН-40 — IP30; РАПАН-50, -60, -80 — IP20 |
Как это работает и подключается
- Блок питает нагрузку, заряжает АКБ при наличии сети и автоматически переходит на АКБ при отключении сети. Есть световая индикация наличия сетевого напряжения и выходного напряжения (в РЭ РАПАН-40, -60 и -80).
- Исполнения подбираются по ёмкости батареи: «2х7» — две АКБ по 7 Ач, «1х26» — одна АКБ 26 Ач, «П» — пластиковый корпус под одну АКБ 7 Ач.
Монтаж
- Монтаж на стенах или других конструкциях помещения; кабели сети и нагрузки — без натяжения; не ближе одного метра до нагревательных приборов.
- Сеть подключается через внешний выключатель с максимально допустимым коммутируемым током не менее 5,0 А. Провода сетевого питания — двойной изоляции, сечением не менее 0,75 мм².
- Установку, демонтаж и ремонт делайте при полном отключении блока от сети.
- Обслуживание — не реже одного раза в полгода: осмотр с удалением пыли, проверка работоспособности блока, контактов и АКБ.
Примеры
Бесперебойное питание охранно-пожарной сигнализации и видеонаблюдения
Назначение по РЭ — электропитание радиоэлектронной аппаратуры с номинальным напряжением 12 В: систем охранно-пожарной сигнализации, видеонаблюдения и других устройств как от сети, так и при её отсутствии (от АКБ).
Частые вопросы
Входит ли АКБ в комплект?
Нет. В комплекте блок, руководство и тара (у РАПАН-60, кроме «П», и РАПАН-80 — ещё комплект перемычек АКБ). По отдельному заказу — герметичные свинцово-кислотные аккумуляторы 12 В 7 Ач, тестер ёмкости SKAT BatTeSS и защитное устройство АЛЬБАТРОС-220/500 AC.
Какая гарантия?
18 месяцев со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.
Нюансы и грабли
- При полном выключении сначала отключайте сеть, затем АКБ. Транспортировать блок с установленным аккумулятором запрещено.
- В РЭ РАПАН-60 и РАПАН-80 дополнительно запрещено закрывать вентиляционные отверстия, очищать изделие жидкими или распыляющими средствами и использовать повреждённую АКБ.
- Для РАПАН-60: при температуре выше +40 °С на каждые 5 °С мощность нагрузки уменьшайте на 12%, выше +50 °С эксплуатация запрещена. В РЭ РАПАН-60 сеть названа ~230 В при тех же пределах 187…242 В, что и у остальных (~220 В).
- Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.).
- Масса и габариты РАПАН-40 и РАПАН-50 в РЭ (кроме исп.2х7) приведены одинаковыми, хотя токи разные — размеры под монтаж лучше проверить по самому изделию.
Документация
- Бастион — руководство по эксплуатации РАПАН-40, -40 исп.2х7, -40П (ФИАШ.436234.740 РЭ-1)
- Бастион — руководство по эксплуатации (паспорт) РАПАН-50, -50 исп.2х7, -50П (ФИАШ.436234.762 РЭ)
- Бастион — руководство по эксплуатации РАПАН-60, -60-1х26, -60П
- Бастион — руководство по эксплуатации РАПАН-80-2х7, -80-1х26 (ФИАШ.436237.096 РЭ-2)
