СКАТ-1200, 1200Д, 1200И7 исп.1, 1200М, 2400М — настенные источники 12 и 24 В с двумя АКБ

Одна линейка в корпусе 285×90×185 мм под один аккумулятор 17 Ач или два по 7 Ач: 12 В на 1,5–4,5 А и 24 В на 1,2 А с индикацией, защитой АКБ и выходом «НЕИСПРАВНОСТЬ».

Источники резервированные СКАТ-1200, 1200Д, 1200И7 исп.1, 1200М, 2400М в корпусе 285×90×185

Модели семейства

Общие данныеОбщее для линейки по РЭ: сеть, режимы, корпус, условия.

Сеть	170…253 В, 50 Гц
Габариты ШхГхВ без упаковки	285×90×185 мм
Масса без АКБ (нетто, брутто)	1,3 (1,6) кг
Степень защиты	IP20
Рабочая температура	-30…+40 °C
Влажность	до 93 % при +40 °C
Готовность после подачи сети или АКБ	не более 20 с
Выход «НЕИСПРАВНОСТЬ» (открытый коллектор)	до 30 В, до 50 мА
Сечение провода в клеммах «СЕТЬ»	не более 1,5 мм²

СКАТ-1200 (СКАТ ИБП-12/5-2х7(1х17))12 В, номинальный ток нагрузки 4,5 А, кратковременно 5 А.

Выходное напряжение «ОСНОВНОЙ»	12,9…14,0 В
Выходное напряжение «РЕЗЕРВ»	9,5…12,6 В
Ток нагрузки	номинальный 4,5 А, максимум 5,0 А (5 с)
Ток заряда АКБ	0,45…0,55 А
Аккумуляторы	2 шт. по 7 Ач или 1 шт. 17 Ач
Ток от сети, без нагрузки / при максимуме	40…50 мА / 575…625 мА

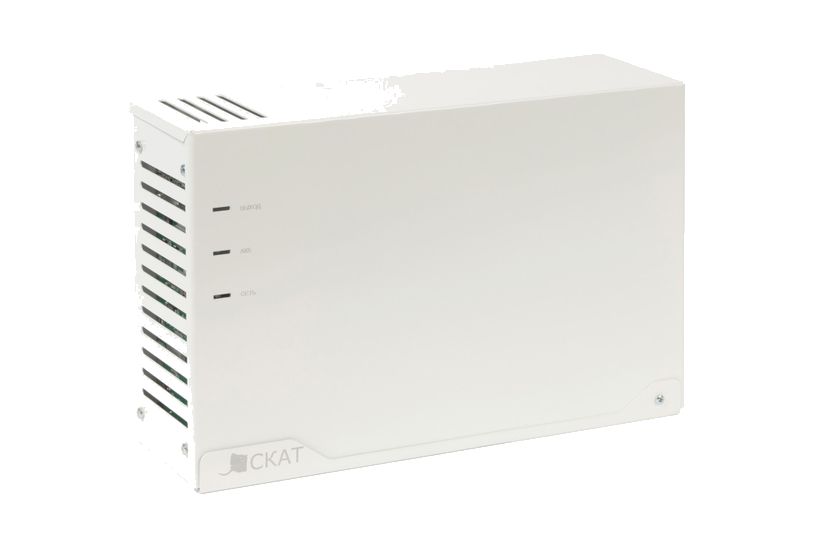

СКАТ-1200Д (СКАТ ИБП-12/2-2х7(1х17))12 В, номинальный ток нагрузки 1,5 А, кратковременно 2 А.

Выходное напряжение «ОСНОВНОЙ»	12,9…14,0 В
Выходное напряжение «РЕЗЕРВ»	9,5…12,6 В
Ток нагрузки	номинальный 1,5 А, максимум 2,0 А (5 с)
Ток заряда АКБ	0,45…0,55 А
Аккумуляторы	2 шт. по 7 Ач или 1 шт. 17 Ач
Ток от сети, без нагрузки / при максимуме	35…45 мА / 235…245 мА

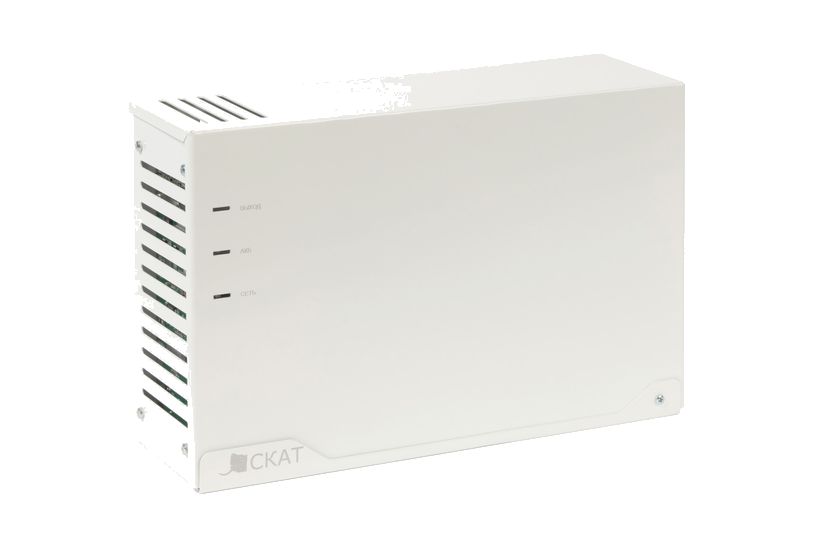

СКАТ-1200И7 исп.1 (СКАТ ИБП-12/4-2х7)12 В, номинальный ток нагрузки 3,5 А, кратковременно 4 А.

Выходное напряжение «ОСНОВНОЙ»	12,9…14,0 В
Выходное напряжение «РЕЗЕРВ»	9,5…12,6 В
Ток нагрузки	номинальный 3,5 А, максимум 4,0 А (5 с)
Ток заряда АКБ	0,45…0,55 А
Аккумуляторы	2 шт. по 7 Ач или 1 шт. 17 Ач
Ток от сети, без нагрузки / при максимуме	40…50 мА / 575…625 мА

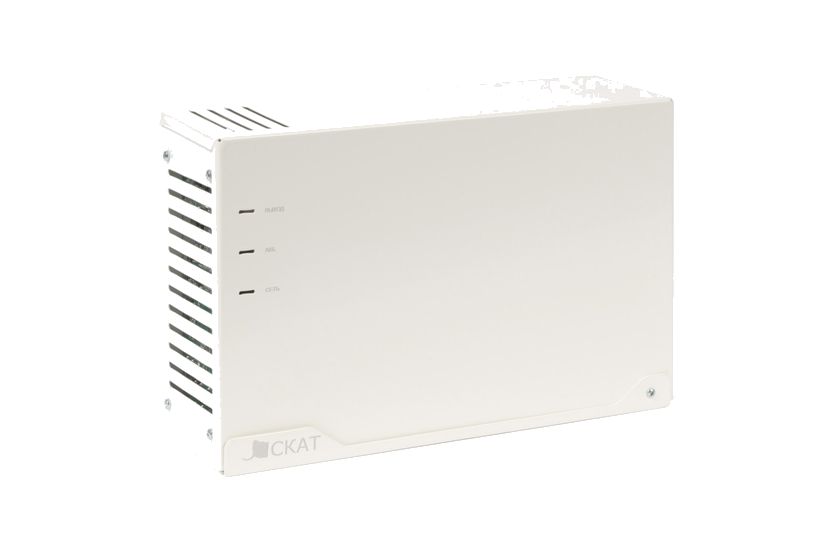

СКАТ-1200М (СКАТ ИБП-12/3-2х7)12 В, номинальный ток нагрузки 2,5 А, кратковременно 3 А.

Выходное напряжение «ОСНОВНОЙ»	12,9…14,0 В
Выходное напряжение «РЕЗЕРВ»	9,5…12,6 В
Ток нагрузки	номинальный 2,5 А, максимум 3,0 А (5 с)
Ток заряда АКБ	0,45…0,55 А
Аккумуляторы	2 шт. по 7 Ач или 1 шт. 17 Ач
Ток от сети, без нагрузки / при максимуме	35…45 мА / 355…365 мА

СКАТ-2400М (СКАТ ИБП-24/1,5-2х7)24 В, два аккумулятора 7 Ач последовательно, номинальный ток нагрузки 1,2 А.

Выходное напряжение «ОСНОВНОЙ»	26,5…28,0 В
Выходное напряжение «РЕЗЕРВ»	20…27 В
Ток нагрузки	номинальный 1,2 А, максимум 1,5 А (5 с)
Ток заряда АКБ	0,2…0,3 А
Аккумуляторы	2 шт. по 7 Ач, 12 В
Отключение нагрузки по разряду АКБ	при 21…22 В
Пульсации выходного напряжения	не более 60 мВ

Как это работает и подключается

Режим «ОСНОВНОЙ»: питание нагрузки и заряд АКБ, индикатор «СЕТЬ» светится, контакты «НЕИСПРАВНОСТЬ» замкнуты. Режим «РЕЗЕРВ»: питание от АКБ, контакты «НЕИСПРАВНОСТЬ» разомкнуты.
Сигнал «НЕИСПРАВНОСТЬ» открытым коллектором выдаётся при отсутствии сети, выходного напряжения, при минимальном напряжении АКБ и при отсутствии АКБ.
Защиты: от КЗ и перегрузки на выходе, от переполюсовки клемм АКБ, конструктивная от КЗ клемм АКБ, от глубокого разряда и перезаряда. Источник сохраняет работу при обрыве цепи АКБ, пока есть сеть.
«Холодный пуск»: подключить исправную заряженную АКБ и замкнуть контакты «ХОЛОДНЫЙ ПУСК» — нагрузка запитывается без сети. После отключения нагрузки по разряду работа возобновляется при появлении сети или при замене АКБ с коротким замыканием контактов «холодный пуск».

Монтаж

Наклейте самоклеящиеся ножки на заднюю стенку корпуса — они дают зазор между источником и стеной (входят в комплект СКАТ-1200).
Закрепите источник на вертикальной поверхности штатными отверстиями, предварительно протянув провода во вводные отверстия; затем установите АКБ и скоммутируйте провода внутри корпуса по схемам РЭ для двух АКБ по 7 Ач или одной на 17 Ач. Крышку фиксируйте винтом-саморезом.
Сетевые провода — двойной изоляции сечением не менее 0,5 мм². Сечение и длина проводов нагрузки должны соответствовать токам из таблицы РЭ.
Проверка: подключите источник к сети 220 В, должны светиться все индикаторы.
Установку, демонтаж и ремонт делайте при полном отключении от сети 220 В.

Примеры

Охранно-пожарная сигнализация, видеонаблюдение, СКУД

РЭ называют именно эти системы и другие потребители 12 В (для 2400М — 24 В). Исполнение выбирайте по суммарному току нагрузки: 1,5, 2,5, 3,5 или 4,5 А.

Два ввода питания

Источник принимает питание от двух независимых источников — сети и аккумулятора — и в «РЕЗЕРВЕ» переходит на АКБ автоматически.

Частые вопросы

Сколько аккумуляторов нужно?

Для 12 В исполнений РЭ рекомендует 2 шт. по 7 Ач либо 1 шт. 17 Ач. Для 2400М — 2 шт. по 7 Ач (12 В каждый).

Что случится при глубоком разряде АКБ?

Источник отключит нагрузку (на 12 В при 10,5…11 В на АКБ, у 2400М при 21…22 В) и вернётся в работу при появлении сети или после замены АКБ с замыканием «холодного пуска».

Какой срок гарантии?

5 лет со дня продажи, срок службы 10 лет.

Нюансы и грабли

Не закрывайте вентиляционные отверстия и не перевозите источник с установленной АКБ — оба запрета прямо указаны в РЭ.
Оптимальный заряд АКБ получается только при токе нагрузки не выше номинального (п. 3 таблицы РЭ). Максимальный ток обеспечивает только исправная полностью заряженная АКБ, время такого режима ограничено.
Корпус у всех исполнений линейки одинаковый, поэтому ток и напряжение определяйте по маркировке и серийной наклейке, а не по виду.
У 2400М выходное напряжение 24 В и пульсации до 60 мВ, у 12-вольтовых — до 30 мВ; не подключайте 12-вольтовую нагрузку к 2400М.

Документация

Бастион — РЭ СКАТ-1200 (СКАТ ИБП-12/5-2х7(1х17)) ФИАШ.436534.015 РЭ-2
Бастион — РЭ СКАТ-1200Д, 1200И7 исп.1, 1200М, 2400М bastion-skat-1200i7-isp-1-skat-ibp-12-4-2h7-49, bastion-skat-1200m-skat-ibp-12-3-2h7-70, bastion-skat-2400m-skat-ibp-24-1-5-2h7-75.
