СКАТ-1200 исп.5, 6 и СКАТ-2400 исп.5 — герметичные источники 12 и 24 В для работы на улице (IP56)

Источники в пластиковом герметичном корпусе IP56 для работы до -40 °C: 12 В на 4 А с одной АКБ или с двумя, 24 В на 3,5 А с двумя АКБ. Под АКБ можно поставить термостат.

Источники резервированные СКАТ-1200 исп.5, исп.6 и СКАТ-2400 исп.5 в корпусе IP56

Модели семейства

Общие данныеОбщее по РЭ для всех трёх исполнений.

Корпус	герметичный пластиковый, степень защиты IP56, для снижения влажности внутрь вкладывается силикагель
Индикаторы	«СЕТЬ» (зелёный) и «ВЫХОД» (красный) на корпусе
Влажность	до 100 % при 25 °C
Колодки на плате	«ВЫХОД 12В» / «Выход 24В», «ТЕРМОСТАТ» / «Релейный выход», «Пуск», клеммы АКБ
Гарантия, срок службы	5 лет со дня продажи, 10 лет

СКАТ-1200 исп.5 (СКАТ ИБП-12/4-7(12)-IP56)12 В, 4 А, одна АКБ 7 или 12 Ач.

Сеть	170…250 В, 50 Гц
Выходное напряжение «ОСНОВНОЙ» / «РЕЗЕРВ»	12,9…13,8 В / 9,5…12,6 В
Ток нагрузки	0…4,0 А (и в «ОСНОВНОМ», и в «РЕЗЕРВЕ»), максимум 4,5 А (5 с)
Напряжение заряда АКБ	13,5…14,0 В
Ток заряда АКБ	0,45…0,65 А
Отключение нагрузки по разряду АКБ	при 10,5…11,0 В
Габариты ШхВхГ без упаковки	335×145×240 мм
Масса без АКБ (нетто, брутто)	2,1 (2,3) кг
Рабочая температура	-40…+40 °C

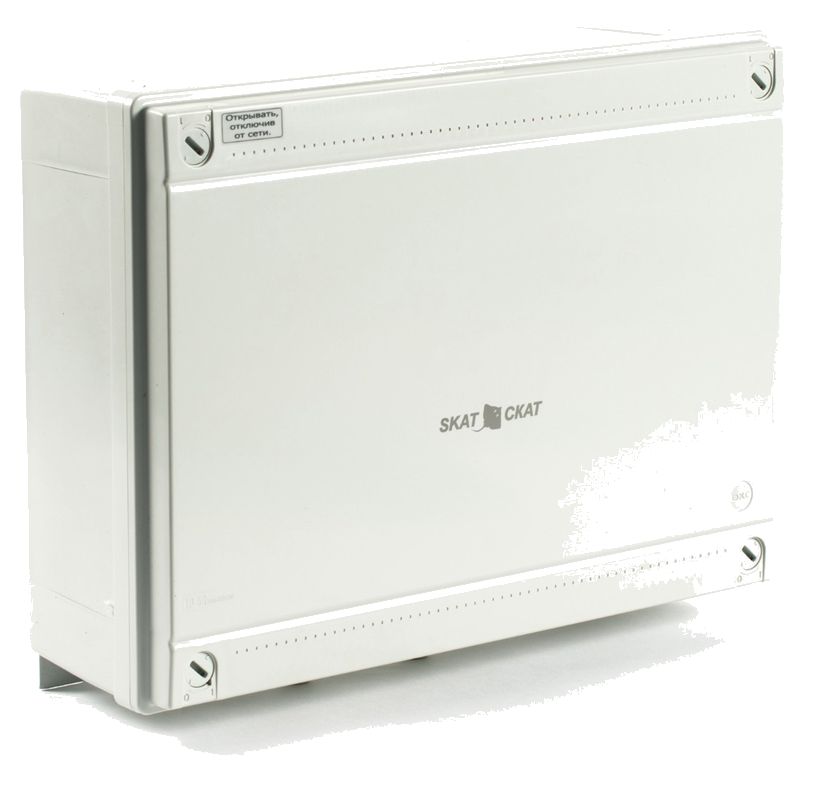

СКАТ-1200 исп.6 (СКАТ ИБП-12/4-2х7(12)-IP56)То же, что исп.5, но корпус больше и есть монтажная панель для доп. устройств.

Электрические параметры	как у СКАТ-1200 исп.5
Габариты ШхВхГ без упаковки	412×145×336 мм
Масса без АКБ (нетто, брутто)	3,7 (3,9) кг
Рабочая температура	-40…+40 °C

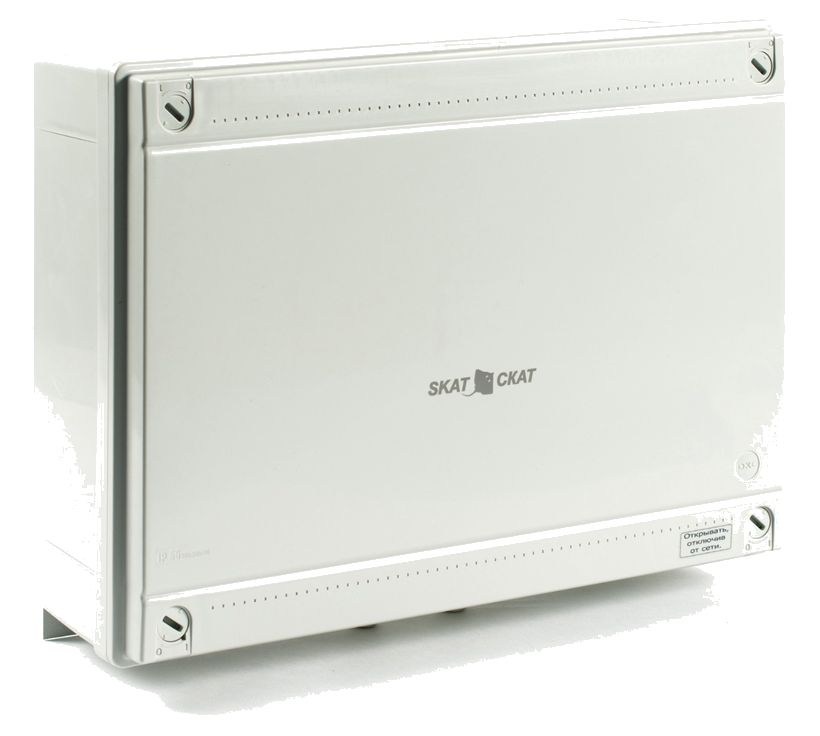

СКАТ-2400 исп.5 (СКАТ ИБП-24/4-2х7(2х12)-IP56)24 В, ток нагрузки 0…3,5 А, две АКБ по 7–12 Ач, релейный выход.

Сеть	175…245 В, 50 Гц
Выходное напряжение	20…28 В (и при сети, и без неё)
Ток нагрузки	0…3,5 А, максимум 4 А (5 с); длительно более 3,5 А недопустимо
Ток заряда АКБ	0,45…0,65 А
Отключение нагрузки по разряду АКБ	при 21…22 В
Аккумуляторы	2 шт., 12 В, 7–12 Ач, гелевые
Релейный выход	до 60 В, до 50 мА
Габариты ШхВхГ без упаковки	415×330×145 мм
Масса без АКБ	не более 3,7 кг
Рабочая температура	-40…+50 °C

Как это работает и подключается

«ОСНОВНОЙ»: питание нагрузки и заряд АКБ, «СЕТЬ» (зелёный) и «ВЫХОД» (красный) светятся. «РЕЗЕРВ»: сеть пропала, «СЕТЬ» гаснет, нагрузка идёт от АКБ; при разряде до порога выход отключается.
Холодный пуск: после появления сети или замены АКБ нужно кратковременно замкнуть контакты «холодный пуск» («Пуск») на плате. У 2400 исп.5 контакты держат замкнутыми несколько секунд до запуска.
Термостат АКБ можно подключить двумя способами: «Стандартный» — обогрев работает всегда, и «Экономичный» — обогрев принудительно отключается в режиме «РЕЗЕРВ», что увеличивает время работы от АКБ. Схемы — на рисунках 2 и 3 РЭ.
У 2400 исп.5 индикатор «АКБ» на плате после включения 6–12 секунд мигает, пока источник анализирует АКБ.

Монтаж

Монтируйте на стену или другую вертикальную поверхность в месте с ограниченным доступом, защитите корпус от прямых солнечных лучей. Крепление — через отверстия в подвесах корпуса, провода заводятся через кабельные вводы в нижней стенке.
Подключение — при отключенной сети и открытой крышке: сетевые провода на «СЕТЬ ~220В» с соблюдением фазы, провод заземления на контакт заземления колодки (для 1200), нагрузка на «ВЫХОД 12В» / «Выход 24В» с соблюдением полярности, затем АКБ или термостат. В 2400 исп.5 две АКБ соединяются последовательно перемычкой из комплекта.
В 1200 исп.6 дополнительные устройства ставятся на монтажную панель. Для защиты от перенапряжений и грозовых разрядов в сети 220 В РЭ рекомендуют плату защиты типа «Альбатрос-500».
Для компенсации остаточной влаги внутрь корпуса положите силикагель. Сетевые провода — двойной изоляции сечением не менее 0,75 мм²; в клеммы «СЕТЬ» и «ВЫХОД» (1200) входит провод не более 2,5 мм².
Проверка: подать сеть, оба индикатора светятся ровно; отключить сеть — «СЕТЬ» гаснет, «ВЫХОД» светится; подать сеть снова. После проверки закройте крышку и опломбируйте.
Регламент — осмотр с удалением пыли не реже одного раза в полгода и проверка контактов и АКБ.

Примеры

Камера или контроллер на улице

Источники предназначены для питания систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей на открытом воздухе: корпус герметичный, IP56, температура до -40 °C.

Зимой — с обогревом АКБ

При низких температурах РЭ рекомендуют термостат АКБ-12/7 (или АКБ-12/12) под АКБ: он подключается к колодке «ТЕРМОСТАТ». Для 2400 исп.5 нужно два термостата.

Частые вопросы

Какие АКБ подходят?

Герметичные свинцово-кислотные необслуживаемые на 12 В: в 1200 — 7 или 12 Ач; в 2400 исп.5 — две по 7–12 Ач, гелевые.

Как организовать сигнал о пропаже сети?

У 2400 исп.5 — «Релейный выход»: замкнут в «ОСНОВНОМ», разомкнут в «РЕЗЕРВЕ», до 60 В и 50 мА. У 1200 — выходы «открытый коллектор» до 60 В и 60 мА.

Как зимой не потерять ёмкость АКБ?

Установите термостат АКБ-12/7 (АКБ-12/12) и подключите его по схеме «Стандартный» или «Экономичный» из РЭ.

Нюансы и грабли

Не открывайте крышку при включённой сети и не перевозите источник с установленными АКБ.
Для полного выключения сначала отключите сеть, затем АКБ; после выключения АКБ продолжает разряжаться, поэтому перед длительным хранением её отсоединяют.
На холоде емкость АКБ падает: при 0 °C до 50 % потери, при -20 °C остаётся около 30 % от номинальной, из-за чего время «РЕЗЕРВА» резко сокращается. Ниже -10 °C РЭ рекомендуют обогрев АКБ.
Не ставьте АКБ меньше рекомендованной: ток заряда не должен превышать 20 % ёмкости АКБ, иначе перезаряд и тепловое повреждение (сноска в таблице РЭ 1200 исп.5, 6).
У 1200 исп.5/6 пульсации выходного напряжения нормированы до 100 мВ, у 2400 исп.5 — до 40 мВ: для чувствительных нагрузок это важно.
У исполнений 1200 в таблице РЭ количество АКБ указано как «1 шт.» для обоих исполнений, хотя обозначение исп.6 говорит о двух АКБ — уточняйте по схеме подключения в РЭ вашей модели.

Документация

Бастион — РЭ СКАТ-1200 исп.5, 6 (ФИАШ.436234.665 РЭ-6)
Бастион — РЭ СКАТ-2400 исп.5
