СКАТ-1200 Li-ion — резервированные источники 12 В со встроенной литий-ионной АКБ

Настенные источники 12 В с встроенной Li-ion батареей без обслуживания: ток нагрузки 1, 2, 3 или 4 А, индикаторы «СЕТЬ», «ЗАРЯД АКБ», «ВЫХОД», холодный пуск. Для закрытых помещений.

Источники резервированные СКАТ-1200, 1200А, 1200Б, 1200М Li-ion

Модели семейства

Общие данныеОбщее по РЭ для четырёх исполнений.

Сеть	170…250 В, 50 Гц
Индикаторы	«СЕТЬ», «ЗАРЯД АКБ», «ВЫХОД»
Пульсации выходного напряжения	не более 50 мВ
Выход (открытый коллектор / информационные)	до 30 В, до 50 мА
Сечение провода в клеммах	не более 1,5 мм²
Рабочая температура	-10…+40 °C
Влажность	до 80 % при 25 °C
Степень защиты	IP20
Саморазряд встроенной АКБ	не более 3 % в год при 20 °C
Срок службы АКБ (по РЭ)	до 10 лет

СКАТ-1200 Li-ion12 В, номинальный ток нагрузки 4 А, встроенная АКБ 12 В 7 Ач.

Выходное напряжение «ОСНОВНОЙ» / «РЕЗЕРВ»	13,5…13,7 В / 10,5…12,8 В
Номинальный ток нагрузки	4 А (рекомендуемый минимум 1 А)
Ток заряда АКБ	0,6…0,7 А
Встроенная АКБ	Li-ion, 12 В, 7 Ач, 1 шт.
Время работы в «РЕЗЕРВЕ» при номинальной нагрузке	ориентировочно 1,2 ч
Мощность от сети	не более 75 ВА
Габариты ШхГхВ без упаковки	210×170×105 мм
Масса (нетто, брутто)	1,2 (1,3) кг

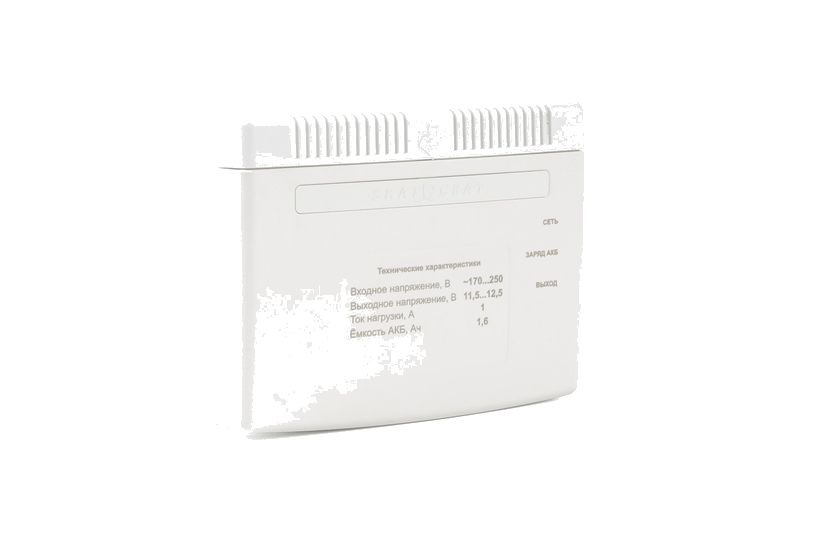

СКАТ-1200А Li-ion (СКАТ ИБП-12/1-IB(3,2)/LiOn)Малый ток 1 А, встроенная АКБ 7,4 В 2,6 Ач.

Выходное напряжение «ОСНОВНОЙ»	11,5…12,5 В
Номинальный ток нагрузки	1 А (рекомендуемый минимум 0,5 А)
Ток заряда АКБ	0,7…0,8 А
Встроенная АКБ	Li-ion, 7,4 В, 2,6 Ач, 1 шт.
Время работы в «РЕЗЕРВЕ» при номинальной нагрузке	ориентировочно 1,2 ч
Мощность от сети	не более 75 ВА
Габариты ШхГхВ без упаковки	210×170×105 мм
Масса (нетто, брутто)	0,8 (1) кг

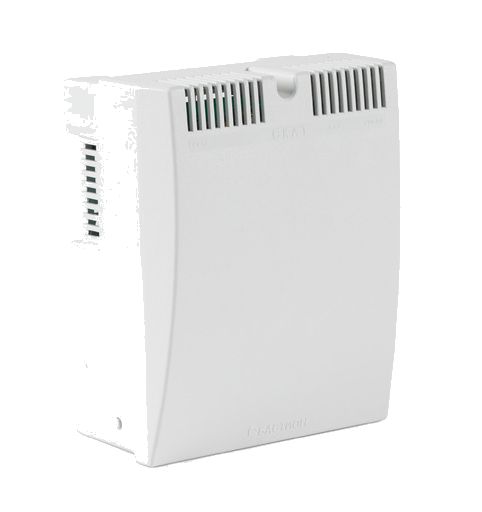

СКАТ-1200Б Li-ionТок 2 А, две встроенные АКБ по 5,2 Ач, самый компактный корпус, выключатель АКБ.

Выходное напряжение	11,5…12,5 В
Номинальный ток нагрузки	2 А
Ток заряда АКБ	0,3…0,4 А
Встроенные АКБ	Li-ion, 7,4 В, 5,2 Ач, 2 шт.
Время работы в «РЕЗЕРВЕ» при номинальной нагрузке	ориентировочно 1,5 ч
Мощность от сети	не более 45 ВА
Габариты ШхГхВ без упаковки	169×128×83 мм
Масса (нетто, брутто)	0,8 (0,9) кг

СКАТ-1200М Li-ion (СКАТ ИБП-12/3-6,4/LiOn)Ток 3 А, две встроенные АКБ по 5,2 Ач.

Выходное напряжение «ОСНОВНОЙ»	11,5…12,5 В
Номинальный ток нагрузки	3 А (рекомендуемый минимум 0,5 А)
Ток заряда АКБ	0,7…0,8 А
Встроенные АКБ	Li-ion, 8,4 В, 5,2 Ач, 2 шт.
Время работы в «РЕЗЕРВЕ» при номинальной нагрузке	ориентировочно 1,2 ч
Мощность от сети	не более 75 ВА
Габариты ШхГхВ без упаковки	210×170×105 мм
Масса (нетто, брутто)	1,2 (1,3) кг

Как это работает и подключается

«ОСНОВНОЙ»: питание нагрузки и заряд встроенной АКБ; «ЗАРЯД АКБ» светится во время заряда, у полностью заряженной АКБ не светится. «РЕЗЕРВ»: сеть пропала, питание от встроенной АКБ, «СЕТЬ» не светится, «ВЫХОД» светится.
Защита АКБ от глубокого разряда: при низком напряжении источник отключает выход и «ВЫХОД» гаснет.
Холодный пуск без сети (СКАТ-1200 Li-ion): при исправной и заряженной АКБ кратковременно замкнуть контакты «ХОЛОДНЫЙ ПУСК» на плате.
У СКАТ-1200Б Li-ion есть выключатель АКБ: «ВКЛ» — режим «РЕЗЕРВ» работает; «КОНС» (консервация) — источник не переходит в «РЕЗЕРВ» при отсутствии сети и заряд АКБ не расходуется.
Время «РЕЗЕРВА» зависит от заряда АКБ и нагрузки; максимум даёт полностью заряженная в «ОСНОВНОМ» АКБ.

Монтаж

Ставьте на стену или другую вертикальную поверхность в месте с ограниченным доступом. До стен и соседнего оборудования (от вентиляционных отверстий) оставьте не менее 10…15 см. Кабели должны ложиться без натяжения.
Порядок подключения СКАТ-1200 Li-ion: сначала нагрузка, затем встроенная АКБ и сеть. Сетевые провода — двойной изоляции сечением не менее 0,5 мм².
Установку и ремонт — при полном отключении от сети 220 В. Эксплуатация без защитного заземления запрещена (прямо указано в РЭ 1200Б Li-ion).
Обслуживание: осмотр с удалением пыли не реже одного раза в полгода и проверка контактов и АКБ.

Примеры

Домофоны и электрические кодовые замки

Кроме ОПС и видеонаблюдения РЭ прямо называют устройства автоматики, домофоны и электрические кодовые замки, телекоммуникационное оборудование.

Там, где аккумулятор не обслуживают

У Li-ion АКБ минимальный саморазряд и по РЭ не нужно обслуживание, поэтому источник подходит для объектов, куда редко заглядывают.

Частые вопросы

На сколько хватает встроенной АКБ?

Ориентировочно 1,2 ч у 1200, 1200А и 1200М и 1,5 ч у 1200Б Li-ion — при номинальной нагрузке и полностью заряженных АКБ.

Как отключить АКБ на хранение?

У 1200Б Li-ion — выключатель в положение «КОНС». У остальных — отсоединить АКБ перед длительным хранением (после отключения сети).

Гарантия?

5 лет со дня продажи, срок службы 10 лет.

Нюансы и грабли

Для полного выключения сначала отключите сеть, потом АКБ. После выключения АКБ продолжает разряжаться, поэтому перед длительным хранением её отключают.
Не ставьте в держатели предохранителей перемычки или предохранители не тех номиналов (запрет в РЭ СКАТ-1200 Li-ion; на плате указан предохранитель АКБ 5 А).
Ток нагрузки не должен быть ниже рекомендуемого минимума: у 1200 Li-ion — не менее 1 А, у 1200А и 1200М Li-ion — не менее 0,5 А (сноска к таблице РЭ).
Исполнения 1200 Li-ion и 1200М Li-ion внешне одинаковы (210×170×105 мм), различаются током и АКБ — ориентируйтесь на маркировку.
Параметры АКБ в таблицах РЭ разных исполнений непоследовательны (7,4 В у 1200А и 1200Б, 8,4 В у 1200М, 12 В у 1200): считайте их справочными и сверяйте с этикеткой на изделии.
Время работы от встроенной АКБ короткое — ориентировочно 1,2…1,5 ч при номинальной нагрузке; для длинного резерва нужен источник с внешней АКБ.

Документация

Бастион — паспорт/РЭ СКАТ-1200 Li-ion ФИАШ.436234.709 РЭ-2
Бастион — РЭ СКАТ-1200А, 1200Б, 1200М Li-ion bastion-skat-1200b-li-ion-skat-ibp-12-2-6-4-li-261, bastion-skat-1200m-li-ion-skat-ibp-12-3-6-4-li-263.
