СКАТ-1200А, Б, С, Д исп.1 — компактные резервированные источники 12 В на 0,7–2,5 А

Малые настенные источники 12 В с одним встроенным аккумулятором для охранно-пожарной сигнализации, видеонаблюдения и СКУД. Ток нагрузки 0,7, 2 или 2,5 А в зависимости от исполнения.

Источники резервированные СКАТ-1200А, 1200Б, 1200С, 1200Д исп.1

Модели семейства

Общие данныеОбщее для источников этой группы: выходное напряжение, режимы, индикация, защита.

Выходное напряжение «ОСНОВНОЙ»	12,9…14,0 В
Выходное напряжение «РЕЗЕРВ»	9,5…12,6 В
Отключение нагрузки по разряду АКБ	при напряжении на АКБ 10,5…11 В
Индикаторы	«СЕТЬ», «АКБ», «ВЫХОД»
Степень защиты	IP20
Гарантия, срок службы	5 лет со дня продажи, 10 лет

СКАТ-1200А (СКАТ ИБП-12/1-1,2)Самый маленький: ток нагрузки 0,7 А, аккумулятор 1,2 Ач.

Ток нагрузки номинальный	0,7 А (допустимый диапазон 0…1 А)
Максимальный ток «ОСНОВНОЙ» кратковременно	1,0 А (5 с)
Ток заряда АКБ	0,1 А
Рекомендуемый аккумулятор	1 шт., 12 В, 1,2 Ач
Сеть	170…253 В, 50 Гц
Габариты ШхГхВ без упаковки	130×170×85 мм
Масса без АКБ (брутто)	0,3 (0,5) кг
Рабочие условия	-30…+40 °C, влажность до 93 % при +40 °C

СКАТ-1200С (СКАТ ИБП-12/1-7)Тот же ток 0,7 А, но корпус под аккумулятор 7 Ач.

Ток нагрузки номинальный	0,7 А (допустимый диапазон 0…1 А)
Максимальный ток «ОСНОВНОЙ» кратковременно	1,0 А (5 с)
Ток заряда АКБ	0,1 А
Рекомендуемый аккумулятор	1 шт., 12 В, 7 Ач
Сеть	170…253 В, 50 Гц
Габариты ШхГхВ без упаковки	169×210×103 мм
Масса без АКБ (брутто)	0,3 (0,5) кг
Рабочие условия	-30…+40 °C, влажность до 93 % при +40 °C

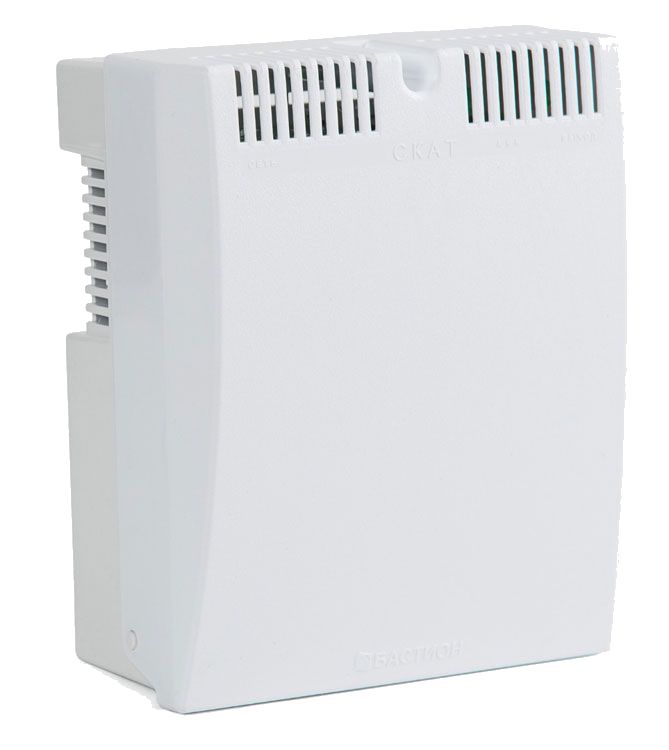

СКАТ-1200Б (СКАТ ИБП-12/2-7)Ток нагрузки 2 А, один аккумулятор 7 Ач.

Ток нагрузки номинальный	2,0 А
Максимальный ток «ОСНОВНОЙ» и «РЕЗЕРВ»	2,5 А; длительно более 2,5 А недопустимо
Ток заряда АКБ	не более 0,65 А
Рекомендуемый аккумулятор	1 шт., 12 В, 7 Ач
Сеть	170…242 В
Габариты ШхГхВ без упаковки	170×210×103 мм
Масса без АКБ (брутто)	0,6 (0,7) кг
Рабочие условия	-10…+40 °C, влажность до 90 % при 25 °C

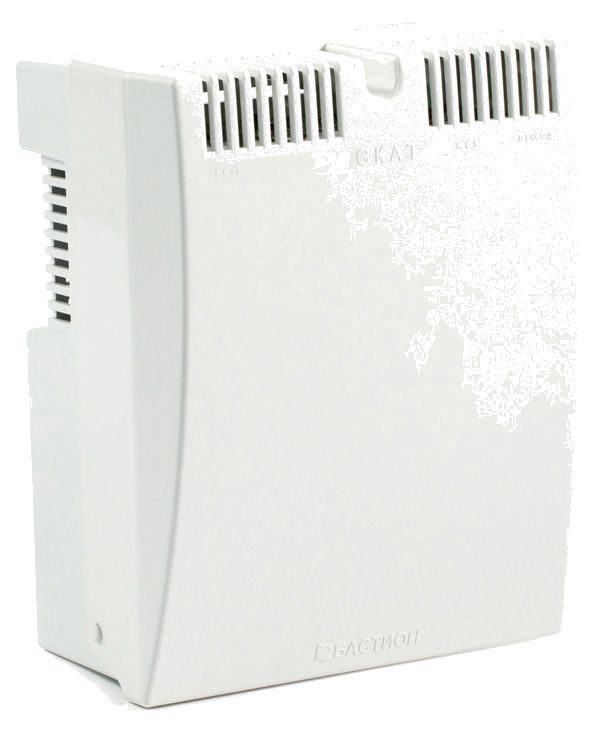

СКАТ-1200Д исп.1 (СКАТ ИБП-12/3-7)Ток нагрузки 2,5 А, аккумулятор 7 Ач (допускается 4,5 Ач).

Ток нагрузки номинальный	2,5 А
Максимальный ток «ОСНОВНОЙ» и «РЕЗЕРВ»	3,0 А
Ток заряда АКБ	0,45…0,65 А
Аккумулятор	1 шт., 12 В, 4,5 или 7 Ач; рекомендуется 7 Ач
Сеть	170…242 В, 50 Гц
Габариты ШхВхГ без упаковки	170×210×103 мм
Масса без АКБ (брутто)	0,6 (0,7) кг
Рабочие условия	-10…+40 °C, влажность до 90 % при +25 °C

Как это работает и подключается

В режиме «ОСНОВНОЙ» источник питает нагрузку и заряжает АКБ, при пропадании сети переходит на питание от АКБ («РЕЗЕРВ»).
При подаче сети индикатор «СЕТЬ» загорается и источник до 10 секунд тестирует АКБ, выход на КЗ и перегрузку, правильность подключения клемм АКБ (в РЭ 1200Б и 1200Д исп.1). Каждые 8–10 с на 0,5 с отключается цепь заряда для проверки напряжения АКБ.
При разряде АКБ до 10,5…11 В выход отключается. Работа возобновится при появлении сети или при подключении исправной заряженной АКБ («холодный пуск»). В 1200А и 1200С для холодного пуска замыкаются контакты «ХОЛОДНЫЙ ПУСК»; в 1200Б и 1200Д исп.1 холодный пуск автоматический.
Внешняя сигнализация: открытый коллектор. У 1200А и 1200С это «НЕИСПРАВНОСТЬ» (нет сети, нет выхода, минимальное напряжение АКБ, нет АКБ), до 30 В и 50 мА. У 1200Б и 1200Д исп.1 — «ОК», наличие сети: пропадание сети размыкает выход.

Монтаж

Установка — на стене или другой вертикальной поверхности в месте без осадков, механических повреждений и доступа посторонних; от стенок корпуса до стен и соседнего оборудования оставьте 10…15 см (требование РЭ 1200Б), защитите корпус от прямого солнца.
Подключение — при отключенной сети: нагрузка на «ВЫХОД» с соблюдением полярности, при необходимости внешнее устройство на «ОК» (или «НЕИСПРАВНОСТЬ»), сеть ~220 В на «СЕТЬ» с соблюдением фазы, затем клеммы АКБ (красный провод — к «плюсу»).
Сетевые провода — в двойной изоляции: сечением не менее 0,5 мм² в РЭ 1200А/С и 0,75 мм² в РЭ 1200Б и 1200Д исп.1. Сечение провода в клеммах — не более 1,5 мм².
Проверка после монтажа: индикаторы «АКБ» и «ВЫХОД» светятся, подать сеть — светятся все три, отключить сеть — «СЕТЬ» гаснет, «ВЫХОД» и «АКБ» остаются, снова подать сеть.
Регламент — внешний осмотр с удалением пыли не реже одного раза в полгода и проверка работоспособности, контактов и АКБ.

Примеры

Охранная панель или малая нагрузка

Источник предназначен для бесперебойного питания систем охранно-пожарной сигнализации, видеонаблюдения, контроля и управления доступом и других потребителей 12 В постоянного тока. Для нагрузки до 0,7 А хватает 1200А или 1200С.

Нагрузка 2–2,5 А

Для камер и контроллеров на 2–2,5 А берите 1200Б или 1200Д исп.1: оба рассчитаны на аккумулятор 7 Ач.

Частые вопросы

Какой аккумулятор ставить?

1200А — 12 В, 1,2 Ач; 1200С — 7 Ач; 1200Б — 7 Ач; 1200Д исп.1 — 4,5 или 7 Ач, рекомендуется 7 Ач. Все — герметичные свинцово-кислотные.

Как запустить источник без сети?

Подключить исправную заряженную АКБ. У 1200А и 1200С дополнительно замкнуть контакты «ХОЛОДНЫЙ ПУСК»; у 1200Б и 1200Д исп.1 пуск автоматический.

Что показывает выход «ОК»?

У 1200Б и 1200Д исп.1 — наличие сети: при отсутствии сети выход размыкается. Допустимо до 60 В и до 50 мА.

Нюансы и грабли

Вентиляционные отверстия закрывать нельзя. Транспортировать источник с установленной АКБ запрещено.
Источник нельзя вскрывать при включённой сети (прямой запрет в РЭ 1200Б).
Для полного выключения сначала отключите сеть, потом АКБ. После выключения АКБ разряжается и может выйти из строя при глубоком разряде, поэтому перед длительным хранением отсоедините АКБ.
Максимальный ток нагрузки в режиме «РЕЗЕРВ» обеспечивает только исправная и полностью заряженная АКБ, длительность такого режима ограничена. Оптимальный заряд АКБ — только при токе нагрузки не выше номинального.
Аккумулятор берите той ёмкости, что указана в РЭ для вашего исполнения: у 1200А и 1200С ток заряда всего 0,1 А.
Не путайте исполнения по корпусу: 1200А — 130×170×85 мм, 1200Б и 1200Д исп.1 — 170×210×103 мм, 1200С — 169×210×103 мм.
