СКАТ-1200И7, Д исп.2, У, У2 и исп.5000 — резервированные источники 12 В на 4–10 А

Настенные металлические источники 12 В для ОПС, видеонаблюдения и СКУД: ток нагрузки от 4 до 10 А, корпус под один–два аккумулятора от 12 до 40 Ач, информационные выходы.

Источники резервированные СКАТ-1200И7, 1200Д исп.2, 1200У, 1200У2, исп.5000

Модели семейства

Общие данныеОбщее по РЭ: режимы, индикация, защита, диапазоны температуры.

Индикаторы	«СЕТЬ», «АКБ», «ВЫХОД»
Тест при подаче сети	до 10 с: проверка АКБ, КЗ и перегрузки на выходе, правильности подключения АКБ
Проверка АКБ в режиме «ОСНОВНОЙ»	каждые 8–10 с на 0,5 с отключается цепь заряда
Защита выхода от КЗ	выход отключается примерно на 1 минуту, затем источник пытается подключить его снова
Рабочая температура	-10…+40 °C
Гарантия, срок службы	5 лет со дня продажи, 10 лет

СКАТ-1200Д исп.2 (СКАТ ИБП-12/5-2x17)4 А, корпус под одну АКБ 26 Ач или две по 17 или по 12 Ач.

Выходное напряжение «ОСНОВНОЙ» / «РЕЗЕРВ»	12,9…14,0 В / 9,5…13,4 В
Ток нагрузки	номинальный 0…4,0 А, максимум 5 А (5 с и в «РЕЗЕРВЕ»)
Ток заряда АКБ	0,45…0,65 А
Сеть	150…250 В, 50 Гц
Корпус под АКБ	1×26; 2×17; 2×12 Ач
Габариты ШхВхГ	217×295×176 мм
Масса без АКБ (нетто, брутто)	2,6 (3,0) кг
Мощность от сети	не более 120 ВА

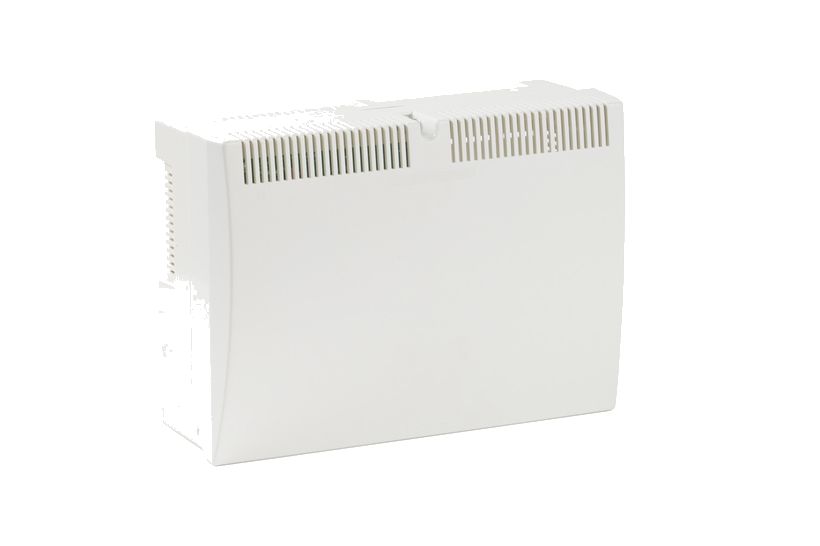

СКАТ-1200И7 (СКАТ ИБП-12/5-2x12)4 А, две АКБ по 12 Ач, габарит шире и ниже, чем у Д исп.2.

Выходное напряжение «ОСНОВНОЙ» / «РЕЗЕРВ»	12,9…14,0 В / 9,5…13,4 В
Ток нагрузки	номинальный 0…4,0 А, максимум 5 А (5 с и в «РЕЗЕРВЕ»)
Ток заряда АКБ	0,45…0,65 А
Сеть	150…250 В, 50 Гц
Аккумуляторы	2 шт., рекомендуемая ёмкость 12 Ач
Габариты ШхВхГ	315×218×122 мм
Масса без АКБ	не более 2,4 кг
Мощность от сети	не более 120 ВА

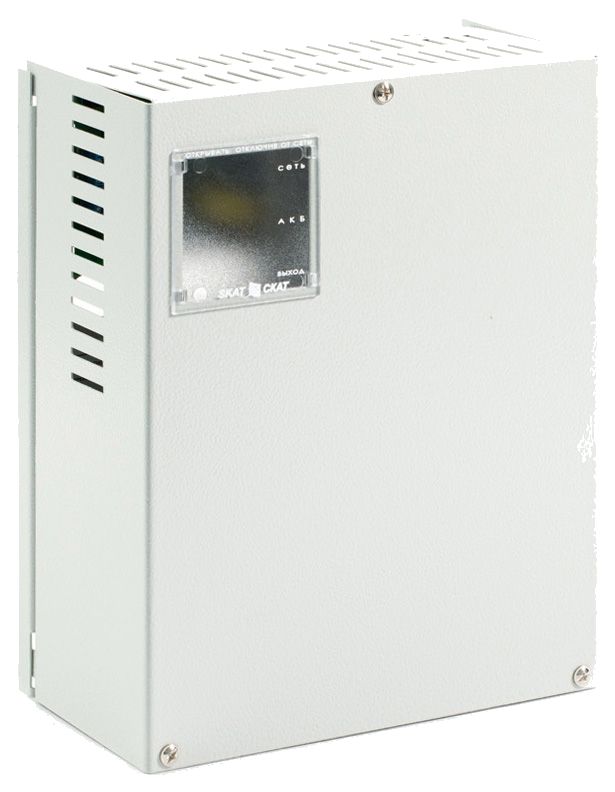

СКАТ-1200У (СКАТ ИБП-12/6,5-17)5,5 А, один аккумулятор 17 Ач.

Выходное напряжение «Основной» / «Резерв»	13,2…13,95 В / 10,5…12,5 В
Ток нагрузки	номинальный 5,5 А, максимум 6,5 А (5 с и в «Резерве»)
Сеть	170…242 В
Аккумулятор	1 шт., рекомендуемая ёмкость 17 Ач
Отключение нагрузки по разряду АКБ	при 10,5…11 В
Габариты ШхВхГ	230×285×120 мм
Масса без АКБ (нетто, брутто)	2,45 (2,7) кг

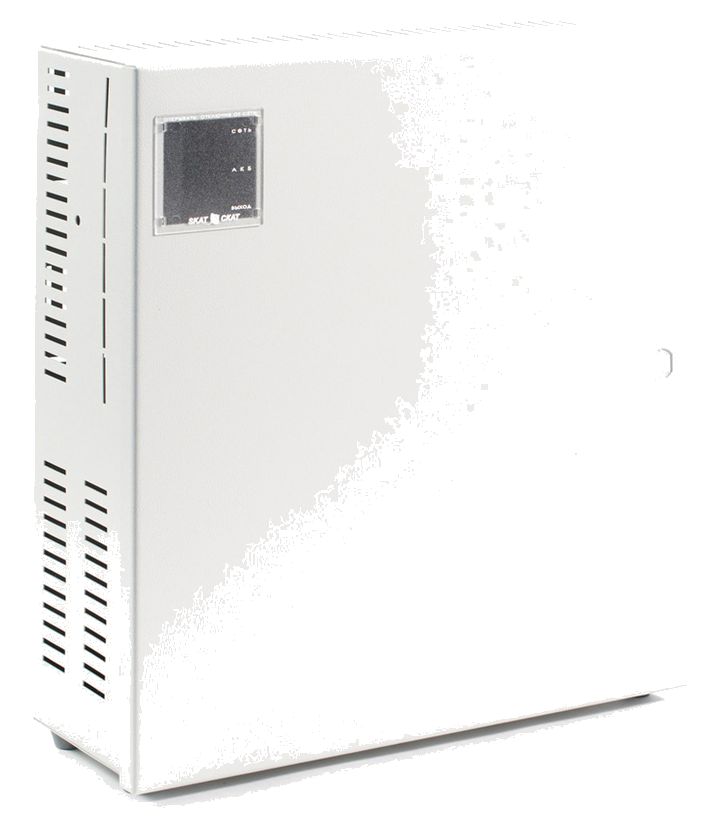

СКАТ-1200У2 (СКАТ ИБП-12/11-2x26)10 А номинально и 11 А максимум, вход резервного источника СКАТ-1200Р20, релейные выходы.

Выходное напряжение «основной» / «резерв»	12,9…13,95 В / 9,5…12,6 В
Ток нагрузки	номинальный 0…10,0 А, максимум 11 А (5 с и в «резерве»); длительно более 10 А недопустимо
Сеть	170…250 В
Аккумуляторы	1–2 шт., 12…26 Ач; рекомендуется 26 Ач
Реле «Переход на резерв»	задержка 10 с / 1 мин / 10 мин / 30 мин перемычками П1 и П2
Релейные выходы	до 60 мА, до 60 В
Габариты ШхВхГ	425×395×155 мм
Масса без АКБ (нетто, брутто)	5,7 (6,0) кг

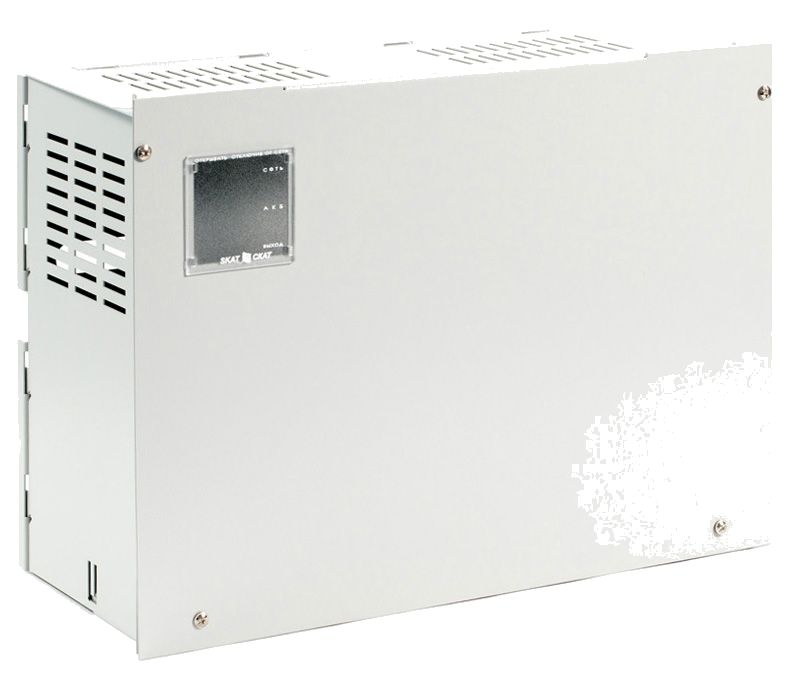

СКАТ-1200И7 исп.5000 (СКАТ ИБП-12/5-2x40)Большой корпус под АКБ до 40 Ач, 4 А в «ОСНОВНОМ» и 5 А в «РЕЗЕРВЕ».

Выходное напряжение «ОСНОВНОЙ» / «РЕЗЕРВ»	13,5…13,8 В / 10,3…13 В
Ток нагрузки	«ОСНОВНОЙ» не более 4,0 А, «РЕЗЕРВ» не более 5,0 А, максимум 5,5 А (5 с)
Ток заряда АКБ	1,06 А
Аккумуляторы	1 или 2 шт. (параллельно); рекомендуется 40 Ач, допустимо 7…40 Ач
Сеть	150…250 В
Габариты ШхВхГ без упаковки	461×436×197 мм
Масса (нетто, брутто)	6,58 (7) кг

СКАТ-1200У исп.5000 (СКАТ ИБП-12/6,5-2x40)То же, что И7 исп.5000, но токи выше: 5 А в «ОСНОВНОМ», 6 А в «РЕЗЕРВЕ».

Выходное напряжение «ОСНОВНОЙ» / «РЕЗЕРВ»	13,5…13,8 В / 10,3…13 В
Ток нагрузки	«ОСНОВНОЙ» не более 5,0 А, «РЕЗЕРВ» не более 6,0 А, максимум 6,5 А (5 с)
Ток заряда АКБ	1,06 А
Аккумуляторы	1 или 2 шт. (параллельно); рекомендуется 40 Ач, допустимо 7…40 Ач
Сеть	150…250 В
Габариты ШхВхГ без упаковки	461×436×197 мм
Масса (нетто, брутто)	6,58 (7) кг

Как это работает и подключается

«ОСНОВНОЙ»: питание нагрузки и заряд АКБ, «СЕТЬ» светится. «РЕЗЕРВ»: сеть пропала, «СЕТЬ» гаснет, нагрузка автоматически идёт от АКБ, выход «Переход на резерв» размыкается.
Индикатор «АКБ» в «РЕЗЕРВЕ»: у И7 непрерывный свет — напряжение АКБ в норме, погас — нагрузка отключена по разряду. У У2 мигание 1 раз в секунду означает скорое отключение нагрузки, 1 раз в 4 секунды — нагрузка уже отключена. Подробно — таблицы индикации в РЭ.
Холодный пуск без сети: подключить исправную заряженную АКБ и кратковременно замкнуть контакты «холодный пуск» («ПУСК»). При замене АКБ без сети сначала отключите обе разряженные, затем подключите заряженные в правильной полярности и замкните контакты.
Информационные выходы типа «открытый коллектор»: контакт 1 — питание (плюс источника), 2 — «Переход на резерв», 3 — «Наличие АКБ», 4 — «Наличие выходного напряжения», 5 — общий, 6 — аналоговый «Уровень напряжения АКБ» (напряжение на плюсе АКБ1). В У2 вместо этого релейные выходы.
В У2 задержка выдачи «Переход на резерв» задаётся перемычками П1 и П2: без перемычек 10 с (заводская), П1 — 1 минута, П2 — 10 минут, обе — 30 минут. Для увеличения времени резерва к клеммам «Вход резервный» подключается СКАТ-1200Р20.

Монтаж

Устанавливайте на стене или другой вертикальной поверхности в месте, защищённом от осадков, механических повреждений и доступа посторонних; шурупами, корпус вертикально.
Подключение — при отключенной сети и снятой крышке: сначала провод заземления на клемму заземления колодки «СЕТЬ», затем сеть ~220 В с соблюдением фазы, затем нагрузка на «ВЫХОД» с соблюдением полярности, затем перемычки АКБ.
Сетевые провода — двойной изоляции, сечением не менее 0,75 мм². Сечение и длина проводов нагрузки должны соответствовать максимальным токам из таблицы РЭ.
У исполнений «5000» оставьте до стен и соседнего оборудования не менее 10…15 см, защитите от прямого солнца и подключайте информационные выходы только при отсутствии АКБ и отключенной сети. Колодки имеют съёмные части. Сечение провода в клеммах «ВЫХОД» и «АКБ» не более 1,5 мм², «СЕТЬ» — 2,5 мм², информационные — 1 мм².
Порядок пуска (И7/Д исп.2): подключить АКБ1 (и АКБ2) красным проводом на «плюс», кратковременно замкнуть «холодный пуск» и проверить свечение «АКБ» и «ВЫХОД» и напряжение на «ВЫХОД», затем подать сеть — светятся все три индикатора, затем отключить сеть — «СЕТЬ» гаснет, «АКБ» и «ВЫХОД» светятся, снова подать сеть.
Обслуживание — осмотр с удалением пыли не реже одного раза в полгода и проверка работы по внешним признакам; для проверки АКБ РЭ рекомендуют тестер ёмкости АКБ производства «Бастион».

Примеры

Видеонаблюдение и СКУД на 4–6,5 А

РЭ указывают питание систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей 12 В. Для 4 А — И7 или Д исп.2, для 5,5–6,5 А — У, для 10–11 А — У2.

Длительная работа от аккумулятора

Если нужна большая ёмкость, берите исполнения «5000»: корпус рассчитан на АКБ до 40 Ач.

Удалённый контроль питания

Выходы «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» и аналоговый «Уровень напряжения АКБ» выведены на разъём; для сухого контакта РЭ предлагают релейный модуль РМ-03 исп.12VDC (до 2 А и 60 В на контакт).

Частые вопросы

Чем исполнение 5000 отличается от обычного?

Корпус 461×436×197 мм под АКБ до 40 Ач (по РЭ рекомендуется 40 Ач), напряжения «ОСНОВНОЙ» 13,5…13,8 В и «РЕЗЕРВ» 10,3…13 В.

Можно ли поставить две АКБ?

Да: у Д исп.2 и И7 корпус рассчитан на две АКБ (И7 — по 12 Ач, Д исп.2 — 2×17 или 2×12 Ач); у исполнений «5000» две АКБ соединяются параллельно перемычками из комплекта.

Сколько лет гарантия?

5 лет со дня продажи, срок службы 10 лет.

Нюансы и грабли

Эксплуатация без защитного заземления запрещена. Установку и ремонт — только при полном отключении от сети 220 В.
Исполнения «5000»: запрещено открывать крышку при включённой сети, ставить в держатели предохранителей перемычки или вставки не тех номиналов, перевозить изделие с АКБ.
Для полного выключения исполнений «5000» сначала отключайте сеть, затем АКБ. После выключения АКБ продолжает разряжаться, поэтому перед длительным хранением её нужно отсоединить.
Неправильная полярность АКБ в «ОСНОВНОМ» не мешает выходному напряжению, но приводит к срабатыванию аккумуляторного предохранителя (в У2 — самовосстанавливающегося).
Не путайте токи: у 1200Д исп.2 и 1200И7 номинал 4 А, у 1200У — 5,5 А, у У2 — 10 А; у «5000» ток в «ОСНОВНОМ» меньше, чем в «РЕЗЕРВЕ».
Не ставьте АКБ меньшей ёмкости, чем рекомендовано, и не рассчитывайте на максимальный ток длительно: он обеспечивается только исправной полностью заряженной АКБ.

Документация

Бастион — РЭ СКАТ-1200И7 (СКАТ ИБП-12/5-2x12) ФИАШ.436234.569 РЭ
Бастион — РЭ СКАТ-1200Д исп.2, 1200У, 1200У2, 1200И7/У исп.5000 bastion-skat-1200u-skat-ibp-12-6-5-17-95, bastion-skat-1200u2-skat-ibp-12-11-2x26-100, bastion-skat-1200i7-isp-5000-skat-ibp-12-5-2x40-63.
