СКАТ RACK — резервированные источники 12 и 24 В в корпусе 2U для 19-дюймовых стоек
Источники 12 В на 3,5–6 А и 24 В на 4–4,5 А в корпусе высотой 2U: внутри два аккумулятора 17 Ач или внешний АКБ, выход «НАЛИЧИЕ СЕТИ», сетевой шнур, кнопка холодного пуска.
Модели семейства
Общие данныеОбщее для линейки RACK по РЭ.
| Исполнение | корпус 2U для 19" шкафов и стоек (допускается установка вне шкафа) |
| Подключение сети | через входной разъём и сетевой шнур из комплекта |
| Аккумуляторы | внутри корпуса или внешние |
| Степень защиты | IP20 |
| Рабочая температура | -10…+40 °C |
| Гарантия, срок службы | 5 лет со дня продажи, 10 лет |
СКАТ-1200И7 RACK (СКАТ ИБП-12/5-2x17-RACK)12 В, до 3,5 А номинально и 4 А максимум, внутри 2 АКБ по 17 Ач.
| Сеть | 175…245 В, 50 Гц |
| Выходное напряжение | 9,0…14,0 В |
| Ток нагрузки | номинальный 0…3,5 А, максимум 4,0 А (5 с и в «РЕЗЕРВЕ») |
| Ток заряда АКБ | 0,45…0,65 А |
| Отключение нагрузки по разряду АКБ | при 10,5…11,0 В |
| Аккумуляторы | 2 шт.; внутренние 17 Ач, внешние до 40 Ач |
| Габариты ШхВхГ без упаковки | 483×88×375 мм |
| Масса (нетто, брутто) | 5,0 (5,9) кг |

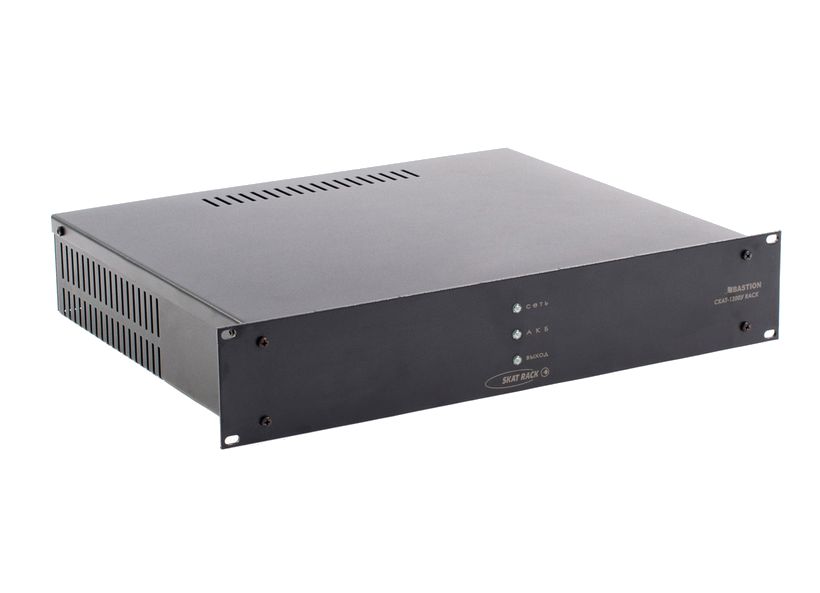

СКАТ-1200У RACK (СКАТ ИБП-12/7-2x17-RACK)12 В, до 6 А номинально и 7 А максимум, АКБ внутри 1×17 или 2×17 Ач.
| Сеть | 170…250 В, 50 Гц |
| Выходное напряжение «ОСНОВНОЙ» / «РЕЗЕРВ» | 12,9…14,0 В / 9,5…12,6 В |
| Ток нагрузки | номинальный 0…6,0 А, максимум 7,0 А (5 с и в «РЕЗЕРВЕ») |
| Ток заряда АКБ | 0,85…1,2 А |
| Отключение нагрузки по разряду АКБ | при 10,5…11,0 В |
| Аккумуляторы | внутренние 1×17 или 2×17 Ач; внешние от 7 до 40 Ач |
| Габариты ШхВхГ | 483×88×302 мм |
| Масса без АКБ (нетто, брутто) | не более 4,5 (5,2) кг |

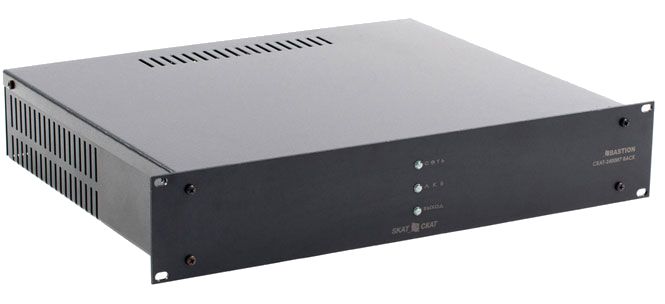

СКАТ-2400И7 RACK (СКАТ ИБП-24/4,5-2x17-RACK)24 В, до 4 А номинально и 4,5 А максимум, пластиковый корпус с перфорированной передней панелью.
| Сеть | 170…250 В, 50 Гц |
| Выходное напряжение «ОСНОВНОЙ» / «РЕЗЕРВ» | 26,0…28,0 В / 20,0…28,0 В |
| Ток нагрузки | «ОСНОВНОЙ» 0…4,0 А (при полностью заряженной АКБ), «РЕЗЕРВ» 4,5 А; максимум 4,5 А (10 с) |
| Ток заряда АКБ | 0,45…0,65 А |
| Отключение нагрузки по разряду АКБ | при 21,0…22,0 В |
| Аккумуляторы | 2 шт. по 12 В; внутренние 2×17 Ач, внешние от 2×7 до 2×40 Ач |
| Габариты ШхГхВ без упаковки | 446×414×88 мм (без кронштейнов) |
| Масса (нетто, брутто) | 2,6 (3,9) кг |
Как это работает и подключается
- «ОСНОВНОЙ»: питание нагрузки и заряд АКБ, «СЕТЬ» и «ВЫХОД» светятся, контакт «НАЛИЧИЕ СЕТИ» замкнут. «РЕЗЕРВ»: сеть пропала, «СЕТЬ» гаснет, контакт «НАЛИЧИЕ СЕТИ» размыкается, «ВЫХОД» светится.
- Индикатор «АКБ» у 1200И7 RACK и 2400И7 RACK светится только во время заряда АКБ; не светится при отсутствии АКБ, после окончания заряда и в «РЕЗЕРВЕ». У 1200У RACK в «РЕЗЕРВЕ» гашение «АКБ» означает, что АКБ почти разряжена и скоро отключится нагрузка.
- При разряде АКБ до порога источник отключает выход. У 2400И7 RACK после возврата сети не ниже 170 В питание нагрузки и заряд включаются автоматически; у 1200У RACK работа возможна после появления сети или замены разряженной АКБ.
- Холодный пуск: у 1200И7 RACK и 1200У RACK — кнопка на задней панели; у 2400И7 RACK кнопка «ХОЛОДНЫЙ ПУСК» на передней панели удерживается 1…4 с до включения индикаторов «ХОЛОДНЫЙ ПУСК», «ВЫХОД», «SKAT». Если за 3–4 секунды индикатор холодного пуска не включился или после гашения выход пустой — АКБ разряжена или нагрузка в момент пуска чрезмерна.
- У 2400И7 RACK есть пятый индикатор «SKAT»: светится при наличии питающих напряжений от сети и/или АКБ.
Монтаж
- Лучше всего — в 19" шкаф или стойку, закрепить корпус. Вне шкафа допускается, но оставьте зазоры для вентиляции: в РЭ 1200И7 RACK — не менее 10…15 см до стен и соседнего оборудования, защитите от прямого солнца.
- Внутренние АКБ: открыть крышку, отогнуть лепестки-ограничители на днище внутрь, разместить одну или две АКБ, снять заводскую перемычку АКБ (она стоит для работы с внешней АКБ) и подключить АКБ кабелем из комплекта: красный провод к «плюсу». Две АКБ соединяются параллельно перемычками из комплекта.
- Две АКБ для параллельного включения должны быть из одной партии и одинаково заряжены (требование РЭ 1200У RACK).
- Порядок подключения при отключенной сети: нагрузка на «ВЫХОД» с соблюдением полярности, при необходимости провода на информационный контакт «НАЛИЧИЕ СЕТИ», внешняя АКБ на колодку «АКБ» (красный провод — «плюс»), затем сетевой шнур в разъём «СЕТЬ».
- Проверка: подать сеть — светятся все индикаторы и напряжение на нагрузке соответствует таблице РЭ; отключить сеть — «СЕТЬ» гаснет, «ВЫХОД» светится; снова подать сеть.
- Сетевые провода — двойной изоляции сечением не менее 0,75 мм² (РЭ 1200И7 RACK и 2400И7 RACK). Сечение провода в клеммах «ВЫХОД», «АКБ», «НАЛИЧИЕ СЕТИ» — не более 2,5 мм².
Примеры
Питание оборудования в телекоммуникационном шкафу
РЭ рекомендуют ставить источник в 19" шкаф или стойку: в 2U помещается и источник, и одна–две внутренние АКБ.
Большая ёмкость на внешних АКБ
Для долгого резерва подключайте внешние АКБ (12 В: до 40 Ач; у 2400И7 RACK — пары по 12 В). Для У RACK производитель предлагает отдельные аккумуляторные отсеки АО-2/17 RACK и АО-4/17 RACK на две и четыре АКБ по 17 Ач.
Частые вопросы
Сколько АКБ помещается внутри?
У 1200И7 RACK и 2400И7 RACK — две по 17 Ач; у 1200У RACK — одна или две по 17 Ач. Внешние подключаются к колодке «АКБ».
Как запустить источник без сети?
Подключить исправную заряженную АКБ и нажать кнопку холодного пуска (на 2400И7 RACK удерживать 1…4 с).
Что даёт контакт «НАЛИЧИЕ СЕТИ»?
Замкнут при наличии сети, разомкнут при её отсутствии. Допустимые нагрузки: у 1200И7 RACK до 50 В и 60 мА, у 1200У RACK до 60 В и 100 мА, у 2400И7 RACK до 60 В и 60 мА.
Нюансы и грабли
- Выдернутый сетевой шнур немедленно переводит источник на АКБ, а не выключает его. Чтобы выключить источник полностью, нужно отключить АКБ и сеть.
- Порядок отключения в РЭ расходится. РЭ 1200И7 RACK: сначала сеть, затем АКБ. РЭ 1200У RACK в описании конструкции: сначала АКБ, затем сеть. В РЭ 2400И7 RACK в одном разделе — сначала АКБ, затем сеть, в разделе мер безопасности — сначала сеть, затем АКБ. Оценка: расхождение не опасное для источника, но не оставляйте нагрузку на АКБ до глубокого разряда, а в спорном случае следуйте разделу мер безопасности вашей модели.
- После выключения источника АКБ продолжает разряжаться, поэтому перед длительным хранением отсоедините её (РЭ 1200И7 RACK и 2400И7 RACK).
- Запрещено: эксплуатация без защитного заземления, закрывать вентиляционные отверстия, перевозить источник с установленными АКБ, открывать крышку при включённой сети.
- Для 2400И7 RACK ток заряда не должен превышать 25 % ёмкости АКБ, так что слишком маленькие АКБ не рекомендуются; ток 4,0 А в «ОСНОВНОМ» указан при полностью заряженной АКБ.
- Не путайте габариты: 1200У RACK — 483×88×302 мм, 1200И7 RACK — 483×88×375 мм; у 2400И7 RACK 446×414×88 мм указано без кронштейнов.
Документация
- Бастион — РЭ СКАТ-1200И7 RACK (СКАТ ИБП-12/5-2x17-RACK) ФИАШ.436234.655 РЭ-2
- Бастион — РЭ СКАТ-1200У RACK (ФИАШ.436234.593 РЭ) и СКАТ-2400И7 RACK bastion-skat-2400i7-rack-skat-ibp-24-4-5-2x17-rack-2143.
