СКАТ-1200Т исп.12/20 и СКАТ-2400 исп.6/10 — резервированные источники для внешних АКБ 17–250 Ач

Компактные источники 12 В (до 12 А в сети, 20 А в резерве) и 24 В (до 6 А, 10 А в резерве) с термокомпенсацией заряда, сухими контактами на ПЦН и внешней АКБ ёмкостью 17–250 Ач.

Источники СКАТ-1200Т исп.12/20 и СКАТ-2400 исп.6/10 с зарядом больших АКБ

Модели семейства

Общие данныеОбщее по РЭ обоих исполнений.

Сеть	180…250 В, 50 Гц
Корпус	металлический (днище и крышка), питание через разъём «СЕТЬ» и шнур из комплекта
Габариты ШхГхВ без упаковки	200×215×95 мм
Масса (нетто, брутто)	1,8 (2,3) кг
Аккумуляторы	внешние, ёмкость 17–250 Ач
Ток, потребляемый от АКБ в «РЕЗЕРВЕ» без нагрузки	не более 100 мА
Мощность от сети без нагрузки и АКБ	не более 15,0 ВА
Пульсации выходного напряжения	не более 100 мВ
Степень защиты	IP20
Рабочая температура	-10…+40 °C, влажность до 90 % при 25 °C

СКАТ-1200Т исп.12/20 (СКАТ ИБП-12/12)12 В; нагрузка до 12 А в «ОСНОВНОМ» с учётом заряда, до 20 А в «РЕЗЕРВЕ»; одна АКБ.

Выходное напряжение «ОСНОВНОЙ» (25 °C) / «РЕЗЕРВ»	12,5…14,0 В / 9,8…12,0 В
Ток нагрузки суммарный по выходам	«ОСНОВНОЙ» не более 12 А (включая заряд АКБ), «РЕЗЕРВ» не более 20 А
Напряжение заряда АКБ	13,5…14,0 В
Ограничение тока заряда	3, 6, 9 или 12 А (переключатель)
Термокомпенсация	18…20 мВ/°C
Отключение нагрузки по разряду АКБ	при 10,5…10,8 В
Аккумулятор	1 шт., 12 В, 17–250 Ач
Предохранители	сетевой 5 А, выходной и АКБ 30 А

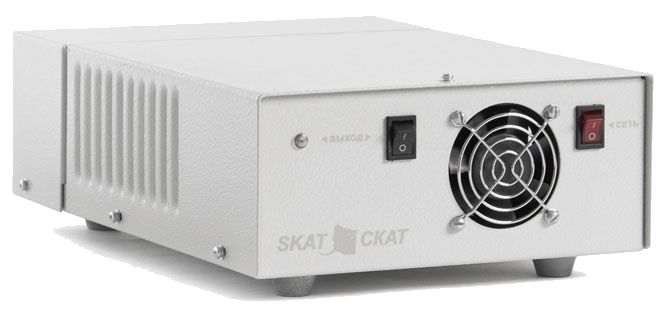

СКАТ-2400 исп.6/10 (СКАТ ИБП-24/6)24 В; нагрузка до 6 А в «ОСНОВНОМ» с учётом заряда, до 10 А в «РЕЗЕРВЕ»; две АКБ последовательно.

Выходное напряжение «ОСНОВНОЙ» (25 °C) / «РЕЗЕРВ»	25,0…28,0 В / 21,0…28,0 В
Ток нагрузки суммарный по выходам	«ОСНОВНОЙ» не более 6 А (включая заряд АКБ), «РЕЗЕРВ» не более 10 А
Напряжение заряда АКБ	27,5…28,0 В
Ток заряда АКБ	6 А минус ток нагрузки
Термокомпенсация	36…40 мВ/°C
Отключение нагрузки по разряду АКБ	при 20,8…21,2 В
Аккумуляторы	2 шт. по 12 В, 17–250 Ач
Предохранители	сетевой 5 А, выходной и АКБ 15 А

Как это работает и подключается

«ОСНОВНОЙ»: источник заряжает внешнюю АКБ и питает нагрузку, индикаторы «СЕТЬ», «ВЫХОД», «АКБ» светятся непрерывно. «РЕЗЕРВ»: сеть пропала, нагрузка от АКБ. При восстановлении сети не ниже 180 В источник сам вернётся в «ОСНОВНОЙ».
Сухие контакты: «АВАРИЯ СЕТИ» замкнут при наличии сети; «НАЛИЧИЕ АКБ» замкнут при подключённой АКБ; «АВАРИЯ ИСТОЧНИКА» замкнут, пока перегрева нет, и размыкается при перегреве. Индикатор «АКБ» мигает при низком напряжении АКБ (у 1200Т при 11,4 В и ниже, у 2400 при 22,8 В и ниже).
Холодный пуск без сети: подключить исправную полностью заряженную АКБ и кратковременно нажать «ПУСК»; через 5–10 с источник перейдёт в «РЕЗЕРВ».
Ограничение тока заряда у 1200Т выбирается DIP-переключателем на задней панели: 3, 6, 9 или 12 А. Менять нужно так: отключить сеть, отсоединить одну клемму АКБ, выставить значение, снова подключить клемму и подать сеть.
Термокомпенсация заряда: выносной термодатчик из комплекта крепится липкой лентой к корпусу АКБ около клеммы «+», плотно к поверхности.

Монтаж

Ставьте в месте с ограниченным доступом посторонних, защитив от прямого солнца. До стен и соседнего оборудования — не менее 10…15 см, перед боковыми стенками свободное пространство не менее 30 см.
Подключение — при отключенной сети: кабели нагрузок на «ВЫХОД» с соблюдением полярности, кабель внешней АКБ из комплекта, при необходимости термодатчик на колодку «Термодатчик АКБ», внешние цепи на сухие контакты (ток потребления до 70 мА, внешнее питание 5…60 В — по РЭ 2400), в конце сетевой шнур в «СЕТЬ».
Информационные выходы и термодатчик подключайте при отсутствии АКБ и отключенной сети.
У 2400: две АКБ соедините последовательно перемычкой из комплекта; проверьте наличие и исправность предохранителей.
Проверка: подать сеть — три индикатора светят непрерывно, информационные выходы замкнуты; отключить сеть — «СЕТЬ» гаснет, «АВАРИЯ СЕТИ» размыкается, «ВЫХОД» и «АКБ» светят; снова подать сеть.
Сетевые провода — двойной изоляции сечением не менее 0,75 мм². Сечение в клеммах: «ВЫХОД» не более 1,5 мм², «АКБ» не более 2,5 мм², «измерительный АКБ», «термодатчик» и сухие контакты — 1 мм².

Примеры

Резервный вход потребителя

РЭ предлагают использовать источник как резервное питание от АКБ для потребителей со специальным входом резервного питания 12 или 24 В.

Зарядное устройство

Те же изделия работают как зарядное устройство для свинцово-кислотных АКБ 12 или 24 В ёмкостью 17–250 Ач.

Сигналы на ПЦН

Три «сухих контакта»: «АВАРИЯ СЕТИ», «НАЛИЧИЕ АКБ», «АВАРИЯ ИСТОЧНИКА» можно вывести на пульт централизованного наблюдения.

Частые вопросы

Можно ли использовать как зарядное устройство?

Да, РЭ указывают такой режим для свинцово-кислотных АКБ 12 или 24 В ёмкостью 17–250 Ач.

Что даёт переключатель на задней панели 1200Т?

Ограничение тока заряда АКБ: 3, 6, 9 или 12 А. Подбирайте по ёмкости батареи.

Сколько АКБ ставить?

1200Т — одну на 12 В, 2400 — две по 12 В последовательно.

Нюансы и грабли

Выдернутый сетевой шнур немедленно переводит источник на АКБ. Для полного выключения отключайте и сеть, и АКБ; в разделе мер безопасности РЭ — сначала сеть, затем АКБ.
Не ставьте в держатели предохранителей перемычки и вставки не тех номиналов; не открывайте крышку при включённой сети.
Ток заряда АКБ не должен превышать 20 % её ёмкости, поэтому батареи меньше указанной в РЭ (17 Ач) ставить не рекомендуется — иначе перезаряд и тепловое повреждение.
К сети допускается подключать нагрузку до 20 А (1200Т) или до 10 А (2400), но если суммарный ток выше лимита «ОСНОВНОГО» (12 А или 6 А), разряжается АКБ.
У 2400 ток заряда определяется формулой «6 А минус ток нагрузки»: при нагрузке около 6 А заряда почти нет.
Термокомпенсация работает только с подключённым и плотно прижатым к корпусу АКБ термодатчиком. После выключения АКБ продолжает разряжаться — отсоедините её перед длительным хранением.
