СКАТ-2400, 2400И7 и 2400И7 исп.5000 — настенные резервированные источники 24 В на 2,5–4,5 А

Источники 24 В с двумя последовательными аккумуляторами 12 В: СКАТ-2400 на 2,5 А, 2400И7 на 4,5 А, исп.5000 в большом корпусе под АКБ большей ёмкости. Выход «НЕИСПРАВНОСТЬ», холодный пуск.

Источники резервированные СКАТ-2400, 2400И7, 2400И7 исп.5000 на 24 В

Модели семейства

Общие данныеОбщее по РЭ для всех трёх исполнений.

Сеть	170…253 В, 50 Гц
Выходное напряжение «ОСНОВНОЙ» / «РЕЗЕРВ»	26,5…28,0 В / 20…27 В
Ток заряда АКБ	0,45…0,55 А
Отключение нагрузки по разряду АКБ	при 21…22 В
Индикатор «АКБ» гаснет	при 22…23 В
Выход «НЕИСПРАВНОСТЬ» (открытый коллектор)	до 30 В, до 50 мА
Степень защиты	IP20
Рабочие условия	-30…+40 °C, влажность до 93 % при +40 °C

СКАТ-2400 (СКАТ ИБП-24/3-2х12)24 В, номинальный ток нагрузки 2,5 А, кратковременно 3 А, две АКБ по 12 Ач.

Ток нагрузки	номинальный 2,5 А (0…2,5 А), максимум 3,0 А (5 с)
Аккумуляторы	2 шт. по 12 Ач, 12 В
Ток от сети без нагрузки / при максимуме	40…50 мА / 0,75…0,9 А
Ток от АКБ без нагрузки / при максимуме	55…65 мА / 3,1…3,2 А
Габариты ШхГхВ без упаковки	330×130×240 мм
Масса без АКБ (нетто, брутто)	1,3 (1,6) кг

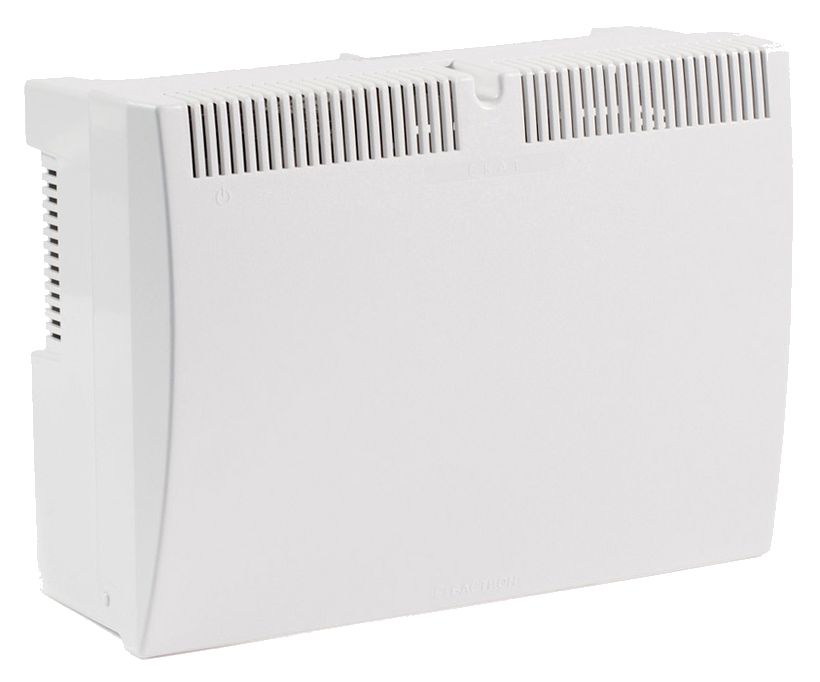

СКАТ-2400И7 (СКАТ ИБП-24/4,5-2х12)24 В, номинальный ток нагрузки 4,5 А, кратковременно 5 А.

Ток нагрузки	номинальный 4,5 А (0…4,5 А), максимум 5,0 А (5 с)
Аккумуляторы	2 шт. по 12 Ач, 12 В
Ток от сети без нагрузки / при максимуме	40…50 мА / 1,15…1,25 А
Ток от АКБ без нагрузки / при максимуме	55…65 мА / 5,1…5,2 А
Габариты ШхВхГ без упаковки	330×240×130 мм
Масса без АКБ (нетто, брутто)	1,3 (1,6) кг

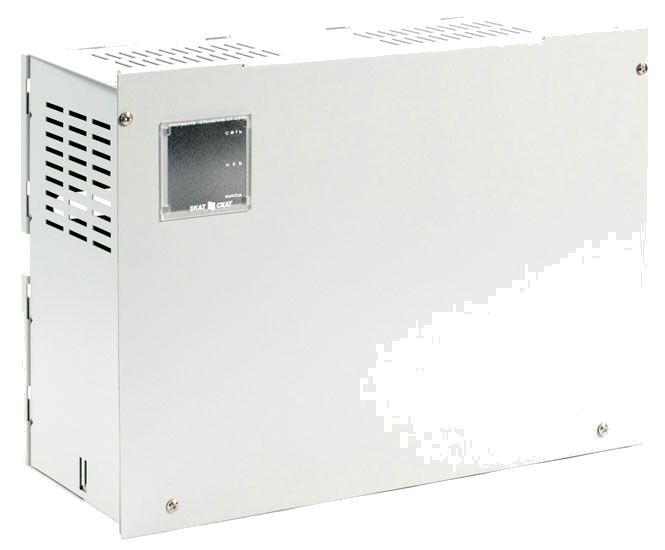

СКАТ-2400И7 исп.5000 (СКАТ ИБП-24/4,5-2х40)Те же 4,5 А, но в большом металлическом корпусе под более ёмкие АКБ.

Ток нагрузки	номинальный 4,5 А (0…4,5 А), максимум 5,0 А (5 с)
Ток от сети без нагрузки / при максимуме	не более 250 мА / не более 1,45 А
Ток от АКБ без нагрузки / при максимуме	не более 90 мА / не более 5,5 А
Габариты ШхВхГ без упаковки	461×436×197 мм
Масса без АКБ (нетто, брутто)	6,5 (6,8) кг

Как это работает и подключается

«ОСНОВНОЙ»: питание нагрузки и оптимальный заряд АКБ. «РЕЗЕРВ»: при пропадании сети автоматически от АКБ. При разряде АКБ до 21…22 В нагрузка отключается.
Выход «НЕИСПРАВНОСТЬ» открытым коллектором срабатывает при отсутствии сети, отсутствии выходного напряжения, минимальном напряжении АКБ и отсутствии АКБ.
Холодный пуск: подключить исправную заряженную АКБ и замкнуть контакты «ХОЛОДНЫЙ ПУСК» — нагрузка запитывается без сети. Время готовности — не более 20 с после подачи сети или АКБ.
Защиты: КЗ и перегрузка на выходе, переполюсовка клемм АКБ, конструктивная защита от КЗ клемм АКБ, глубокий разряд и перезаряд АКБ; источник продолжает работать при обрыве цепи АКБ, пока есть сеть.

Монтаж

Закрепите источник на вертикальной поверхности штатными отверстиями (у исп.5000 сначала закрепите подвес на стене). Снимите крышку, установите АКБ и скоммутируйте провода внутри корпуса; крышку фиксируйте винтом-саморезом (исп.5000 — винтами из комплекта крепежа).
Две АКБ по 12 В соединяются последовательно перемычкой. Для исп.5000 АКБ последовательного соединения должны быть из одной партии и одинаково заряжены.
Сетевые провода — двойной изоляции сечением не менее 0,5 мм². Сечение и длина проводов нагрузки должны соответствовать максимальным токам из РЭ.
После монтажа подайте сеть 220 В: должны светиться все светодиоды.
Установку и ремонт — только при полном отключении от сети 220 В. Эксплуатация исп.5000 без защитного заземления запрещена.

Примеры

Питание 24 В для видеонаблюдения и охранной сигнализации

РЭ называют охранно-пожарную сигнализацию, видеонаблюдение и другие потребители 24 В постоянного тока.

Нужна большая ёмкость

Исполнение 5000 — корпус 461×436×197 мм; по обозначению (2х40) рассчитан на более ёмкие аккумуляторы, чем 2400 и 2400И7.

Частые вопросы

Чем СКАТ-2400 отличается от 2400И7?

Током нагрузки: 2,5 А против 4,5 А. Корпус, АКБ и остальное у них общее.

Какие АКБ нужны?

Две герметичные свинцово-кислотные 12 В, соединённые последовательно: по 12 Ач для 2400 и 2400И7.

Гарантия?

5 лет со дня продажи, срок службы 10 лет.

Нюансы и грабли

Не закрывайте вентиляционные отверстия и не перевозите источник с АКБ внутри — запреты прямо указаны в РЭ.
Оптимальный заряд АКБ получается только если ток нагрузки не выше номинального; максимум держит только исправная и полностью заряженная АКБ и только ограниченное время.
В РЭ исп.5000 таблица называет рекомендуемую ёмкость «2 шт. по 12 Ач», тогда как обозначение изделия — 2х40: ёмкость АКБ для этого исполнения уточняйте у производителя.
Габариты СКАТ-2400 (330×130×240) и СКАТ-2400И7 (330×240×130) записаны в РЭ с разным порядком сторон — это один и тот же корпус.
