СКАТ-2412 (СКАТ ИБП-24(12)/3(0,5)-2х12) — резервированный источник с двумя выходами 24 В (до 2,5 А) и 12 В (до 0,5 А)

Резервированный источник в пластиковом корпусе на стену: выход 24 В до 2,5 А и отдельный выход 12 В до 0,5 А, две внешние АКБ 12 В 7–12 Ач, релейный выход «НАЛИЧИЕ СЕТИ».

Источник вторичного электропитания резервированный СКАТ-2412

Модели семейства

СКАТ-2412 (СКАТ ИБП-24(12)/3(0,5)-2х12)Две платы в пластиковом корпусе 333×240×134 мм: 24 В 2,5 А и 12 В 0,5 А, АКБ 2 шт. 12 В 7–12 Ач внизу корпуса, 1,1 кг без АКБ.

Сеть	~220 В, 50±1 Гц, пределы 175…245 В
Выход 24 В (при сети и в резерве)	20…28 В, ток номинальный 0…2,5 А, кратковременно (5 с) 3,0 А
Выход 12 В (при сети и в резерве)	11,4…12,6 В, ток номинальный 0…0,5 А, кратковременно 0,5 А
Ток заряда АКБ	стабилизированный 0,45…0,65 А
Отключение нагрузки по разряду АКБ	при 21…22 В
АКБ	2 шт. герметичные свинцово-кислотные 12 В, рекомендуемая ёмкость 7—12 Ач
Пульсации (пик-пик)	не более 40 мВ
Потребление от сети без нагрузки и АКБ	не более 5 ВА
Релейный выход «НАЛИЧИЕ СЕТИ»	не более 60 В, не более 50 мА
Сечение провода в клеммах	«ВЫХОД 12 В», «ВЫХОД 24 В», «НАЛИЧИЕ СЕТИ» — не более 1,5 мм²; «СЕТЬ» — 2,5 мм²
Габариты ШхГхВ без упаковки	не более 333×240×134 мм
Масса нетто (брутто)	не более 1,1 (1,4) кг
Рабочие условия	-10…+40 °С, влажность не более 80 % при 25 °С, IP20

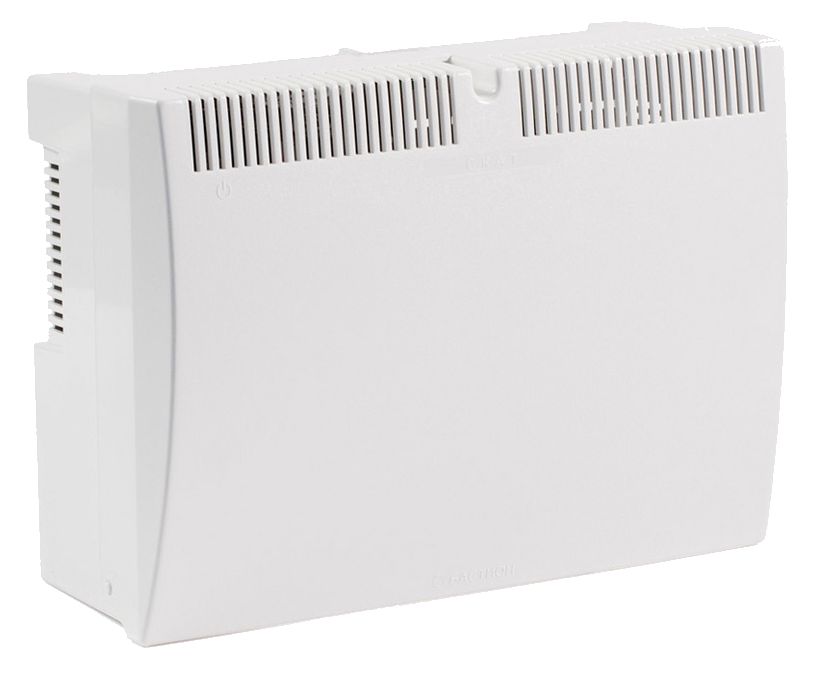

СКАТ-2412 (СКАТ ИБП-24(12)/3(0,5)-2х12) по РЭ-3 «ФИАШ.436237.101»Новая редакция РЭ на то же обозначение: выходные параметры и габариты заметно отличаются от прежней (ФИАШ.436234.667 РЭ-3), АКБ 12 Ач вместо 7—12 Ач.

Сеть и АКБ	~220 В, 50±1 Гц, 170…253 В; АКБ 21…28 В
Выход 24 В	номинальное 26,5 В; «ОСНОВНОЙ» 26,5…28,0 В, «РЕЗЕРВ» 20…27 В; номинальный ток 2 А, диапазон 0…2 А, кратковременно (5 с) 2,5 А
Выход 12 В	номинальное 12,9 В; «ОСНОВНОЙ» 12,9…14 В, «РЕЗЕРВ» 9,5…12,6 В; номинальный ток 0,5 А, диапазон 0…0,5 А
Ток заряда АКБ	0,45…0,55 А
Отключение нагрузки / индикатор АКБ гаснет	при 21…22 В / при 22…23 В на АКБ
АКБ	2 шт. герметичные свинцово-кислотные 12 В, рекомендуемая ёмкость 12 Ач
Пульсации / класс	не более 30 мВ, VR1
Потребление от сети	максимум 71 ВА; собственный ток от АКБ в «РЕЗЕРВЕ» без нагрузки не более 0,08 А
Выход «НЕИСПРАВНОСТЬ»	не более 50 мА, не более 30 В
Габариты ШхВхГ без упаковки	не более 330х240х130 мм (с упаковкой 340х245х140 мм)
Масса без АКБ нетто (брутто)	не более 1,3 (1,6) кг
Рабочие условия	-10…+40 °С, влажность не более 93% при +40 °С, климатическое исполнение О3, вибрация 1…35 Гц 0,5 g, IP20

Как это работает и подключается

«ОСНОВНОЙ»: при сети питает нагрузки и заряжает АКБ; светятся «СЕТЬ», «ВЫХОД 12 В», «ВЫХОД 24 В», «АКБ». Если АКБ нет, подключена неправильно или клеммы замкнуты, индикатор «АКБ» не светится, но качество выходного напряжения от этого не страдает.
«РЕЗЕРВ»: при пропадании сети нагрузка переходит на АКБ, «СЕТЬ» гаснет, реле «НАЛИЧИЕ СЕТИ» размыкается. При падении напряжения до порога выход отключается, чтобы АКБ не разрядилась глубоко.
Холодный пуск без сети: подключить исправную заряженную АКБ и замкнуть контакты «ПУСК» на плате — изделие перейдёт в «РЕЗЕРВ».
После включения идёт анализ наличия АКБ 6…12 с, индикатор «АКБ» в это время мигает.
Защиты: от глубокого разряда АКБ, переполюсовки и КЗ клемм АКБ, КЗ на выходе (отключение выхода и автоматическое восстановление в «ОСНОВНОМ»), от аварии изделия для нагрузки.

Монтаж

Стена или другая вертикальная поверхность в месте с ограниченным доступом, без прямого солнца. Расстояние от стенок корпуса до стен или соседнего оборудования не менее 10…15 см. Разметка по крепёжным отверстиям на задней стенке, изделие крепят вертикально; кабели размещают так, чтобы к ним не было свободного доступа.
Подключение при отключённой сети и открытой крышке: сеть 220 В 50 Гц на колодку «СЕТЬ» с соблюдением фазировки, нагрузки на «ВЫХОД 24 В» и «ВЫХОД 12 В» с соблюдением полярности, перемычки АКБ на АКБ+ (красная) и АКБ–, при необходимости — внешнее устройство на релейные выходы.
Подготовка: соединить две АКБ перемычкой последовательно, подключить перемычки к АКБ с соблюдением полярности, замкнуть «ПУСК», убедиться, что «ВЫХОД 12 В», «ВЫХОД 24 В» и «АКБ» светятся непрерывно, подать сеть, проверить напряжения, отключить сеть и проверить переход на резерв, закрыть крышку, подать сеть снова.

Примеры

Одновременное питание 24 В и 12 В

РЭ называет назначение — бесперебойное питание ОПС, видеонаблюдения и других потребителей 24 В с током до 3 А и потребителей 12 В с током до 0,5 А. Изделие удовлетворяет ГОСТ Р 53325-2012.

Сигнал потери сети на контроллер

Релейный выход «НАЛИЧИЕ СЕТИ» замкнут при сети и разомкнут в режиме «РЕЗЕРВ».

Частые вопросы

Что в комплекте?

Источник, комплект перемычек, РЭ и упаковка. АКБ 12 В 7—12 Ач и тестер ёмкости SKAT-T-AUTO — отдельно.

Гарантия?

5 лет со дня продажи, срок службы 10 лет, расширенная гарантия 10 лет с даты выпуска.

Нюансы и грабли

Суммарный ток нагрузок на «ВЫХОД 24 В» и «ВЫХОД 12 В» не должен превышать номиналов таблицы РЭ. Длительное потребление больше 2,5 А недопустимо.
Крышку при включённой сети открывать нельзя. Транспортировать изделие с установленными АКБ запрещено.
Полное отключение: сначала сеть, затем АКБ. После выключения АКБ продолжает разряжаться; перед длительным хранением АКБ отсоединяют.
Холодный пуск от АКБ без сети требует замкнуть контакты «ПУСК» на плате; без этого изделие в «РЕЗЕРВ» не перейдёт.
Две редакции РЭ расходятся: сеть 175…245 В (ФИАШ.436234.667 РЭ-3) и 170…253 В (ФИАШ.436237.101 РЭ-3); 24 В — 20…28 В и 26,5…28,0 В в «ОСНОВНОМ»; 12 В — 11,4…12,6 В и 12,9…14 В; масса 1,1 и 1,3 кг. Проверьте по этикетке и РЭ из комплекта, под какую редакцию собрано изделие, и не берите выходное 12 В на нагрузку, критичную к верхней границе, без измерения.
По РЭ-3 (ФИАШ.436237.101) максимальный ток обеспечивает только исправная и полностью заряженная АКБ, продолжительность ограничена; оптимальный заряд — при токе нагрузки не выше значений п.4.

Документация

Бастион — руководство по эксплуатации СКАТ-2412 (СКАТ ИБП-24(12)/3(0,5)-2х12) (ФИАШ.436234.667 РЭ-3)
Бастион — РЭ СКАТ-2412 (СКАТ ИБП-24(12)/3(0,5)-2х12) (ФИАШ.436237.101 РЭ-3)
