SKAT-DIN — резервированные источники 12 и 24 В на DIN-рейку, токи нагрузки от 0,7 до 7,5 А

Серия резервированных источников в пластиковом корпусе на DIN-рейку: десять моделей на 12 В (токи от 0,7 до 7,5 А) и 24 В (от 0,7 до 3,5 А). Внешние АКБ 12 В.

Источники вторичного электропитания резервированные SKAT-DIN (СКАТ ИБП-DIN)

Модели семейства

SKAT-12-1.0 DIN (СКАТ ИБП-12/1-DIN)12 В, ток нагрузки 0,7 А в «ОСНОВНОМ» (1 А в «РЕЗЕРВЕ»), АКБ 1,2–12 Ач.

Сеть ~220 В, 50±1 Гц	187…250 В
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	0,7 (1) А
АКБ	1 шт. 12 В, 1,2–12 Ач
Масса нетто (брутто)	не более 0,12 (0,15) кг

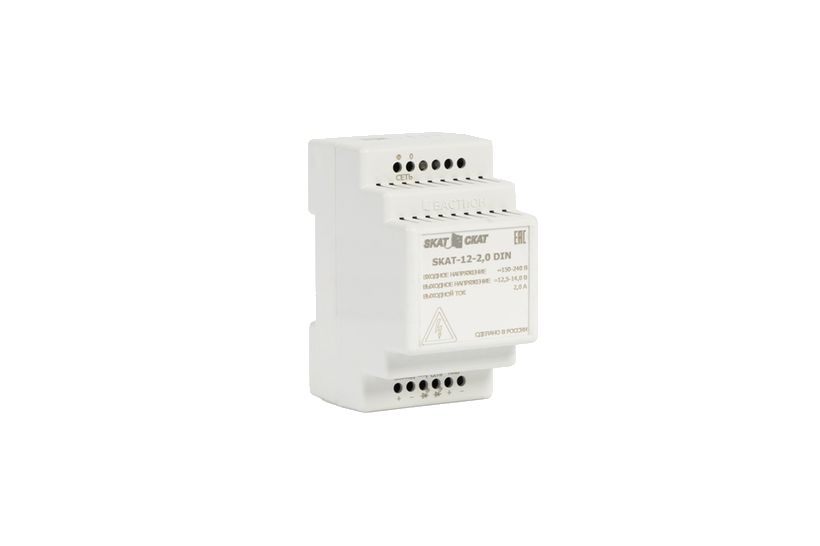

SKAT-12-2.0 DIN (СКАТ ИБП-12/2-DIN)12 В, ток нагрузки 1,7 А в «ОСНОВНОМ» (2 А в «РЕЗЕРВЕ»), АКБ 7–17 Ач.

Сеть ~220 В, 50±1 Гц	150…250 В
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	1,7 (2) А
АКБ	1 шт. 12 В, 7–17 Ач
Масса нетто (брутто)	не более 0,13 (0,16) кг

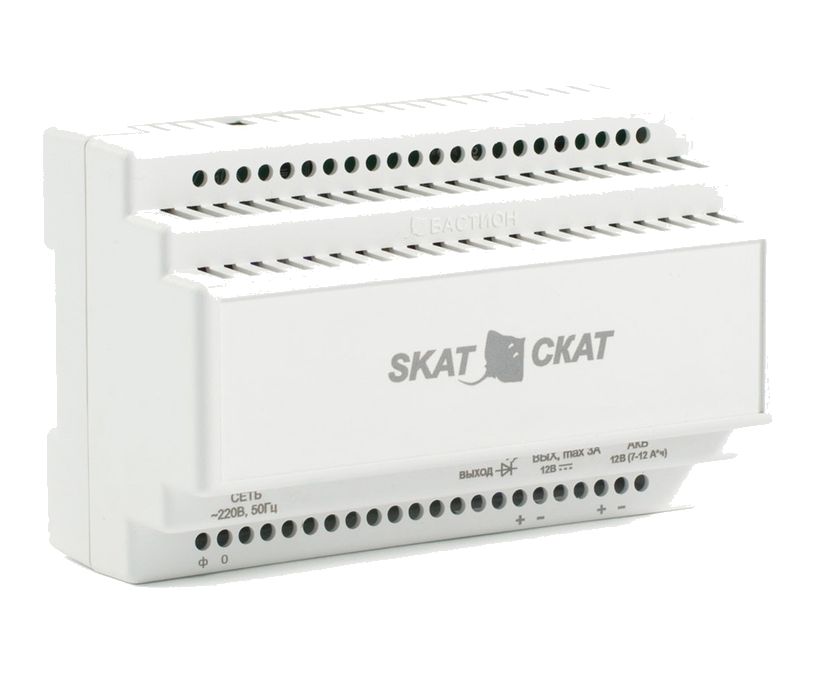

SKAT-12-3.0 DIN (СКАТ ИБП-12/3-DIN)12 В, ток нагрузки 2,5 А в «ОСНОВНОМ» (3 А в «РЕЗЕРВЕ»), АКБ 7–12 Ач. Это же изделие в РЭ называется СКАТ-1200М DIN (СКАТ ИБП-12/3-DIN).

Сеть ~220 В, 50±1 Гц	170…242 В по РЭ (187…242 В в паспорте серии)
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	2,5 (3) А; в «ОСНОВНОМ» 3 А допустим кратковременно (5 с), длительно более 3 А нельзя
Выход «ОСНОВНОЙ» / «РЕЗЕРВ»	12,5…13,9 В / 9,5…12,6 В
АКБ	1 шт. 12 В, 7–12 Ач по РЭ (7–17 Ач в паспорте серии)
Ток заряда АКБ	0,45…0,65 А
Индикатор АКБ гаснет / отключение нагрузки	при 11,0…11,4 В / при 10,5…11,0 В на АКБ
Пульсации выхода	не более 30 мВ (пик-пик) при номинальном токе
Потребление от сети без нагрузки и АКБ	не более 7,5 ВА (РЭ 83)
Выход «НЕИСПРАВНОСТЬ» (открытый коллектор)	не более 50 мА; напряжение не более 60 В (РЭ 83) или 30 В (РЭ-2)
Габариты ШхГхВ без упаковки	не более 139х89х65 мм (в упаковке 152х105х70 мм)
Масса нетто (брутто)	не более 0,26 (0,36) кг по РЭ (0,24 (0,36) кг в паспорте серии)

SKAT-12-4.0 DIN (СКАТ ИБП-12/4-DIN)12 В, ток нагрузки 3,5 А в «ОСНОВНОМ» (4 А в «РЕЗЕРВЕ»), АКБ 17–26 Ач.

Сеть ~220 В, 50±1 Гц	150…250 В
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	3,5 (4) А
АКБ	1 шт. 12 В, 17–26 Ач
Масса нетто (брутто)	не более 0,24 (0,36) кг

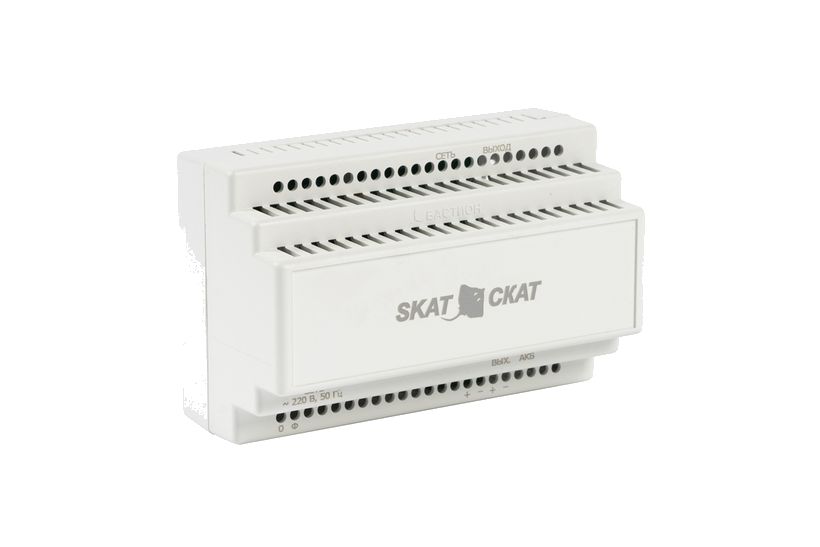

SKAT-12-6.0 DIN (СКАТ ИБП-12/6-DIN)12 В, ток нагрузки 5 А в «ОСНОВНОМ» (6 А в «РЕЗЕРВЕ»).

Сеть ~220 В, 50±1 Гц	160…250 В
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	5 (6) А
Масса нетто (брутто)	не более 0,35 (0,4) кг

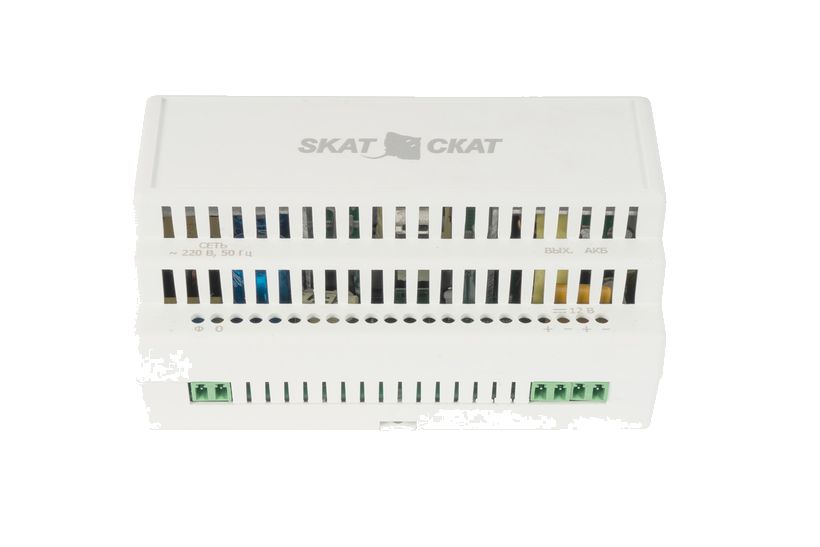

SKAT-12-8.0 DIN (СКАТ ИБП-12/8-DIN)12 В, ток нагрузки 7,5 А в «ОСНОВНОМ» (8 А в «РЕЗЕРВЕ»), АКБ 17–26 Ач.

Сеть ~220 В, 50±1 Гц	187…250 В
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	7,5 (8) А
АКБ	1 шт. 12 В, 17–26 Ач
Масса нетто (брутто)	не более 0,36 (0,43) кг

SKAT-24-1.0 DIN (СКАТ ИБП-24/1-DIN)24 В, ток нагрузки 0,7 А в «ОСНОВНОМ» (1 А в «РЕЗЕРВЕ»), две АКБ 4,5–12 Ач.

Сеть ~220 В, 50±1 Гц	150…250 В
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	0,7 (1) А
АКБ	2 шт. 12 В, 4,5–12 Ач
Масса нетто (брутто)	не более 0,13 (0,16) кг

SKAT-24-2.0 DIN (СКАТ ИБП-24/2-DIN)24 В, ток нагрузки 1,7 А в «ОСНОВНОМ» (2 А в «РЕЗЕРВЕ»), две АКБ 7–17 Ач.

Сеть ~220 В, 50±1 Гц	187…242 В
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	1,7 (2) А
АКБ	2 шт. 12 В, 7–17 Ач
Масса нетто (брутто)	не более 0,24 (0,36) кг

SKAT-24-3.0 DIN (СКАТ ИБП-24/3-DIN)24 В, ток нагрузки 2,5 А в «ОСНОВНОМ» (3 А в «РЕЗЕРВЕ»), две АКБ 12–17 Ач.

Сеть ~220 В, 50±1 Гц	150…250 В
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	2,5 (3) А
АКБ	2 шт. 12 В, 12–17 Ач
Масса нетто (брутто)	не более 0,3 (0,42) кг

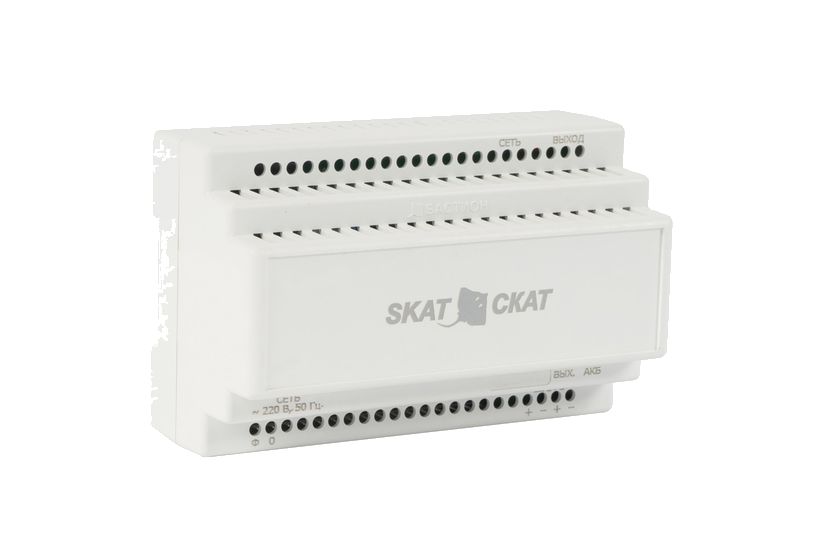

SKAT-24-4.0 DIN (СКАТ ИБП-24/4-DIN)24 В, ток нагрузки 3,5 А в «ОСНОВНОМ» (4 А в «РЕЗЕРВЕ»), две АКБ 12–17 Ач.

Сеть ~220 В, 50±1 Гц	187…250 В
Макс. ток нагрузки «ОСНОВНОЙ» («РЕЗЕРВ»)	3,5 (4) А
АКБ	2 шт. 12 В, 12–17 Ач
Масса нетто (брутто)	не более 0,38 (0,45) кг

Общие данныеПараметры, общие для серии.

Выходное напряжение (12 В модели)	в режиме «ОСНОВНОЙ» от 12,5 В, в «РЕЗЕРВЕ» от 10,5 В, верхняя граница 14,0 В
Выходное напряжение (24 В модели)	в «ОСНОВНОМ» от 21,0 до 28,0 В, в «РЕЗЕРВЕ» от 21,0 до 27,5 В
Габариты ШхГхВ без упаковки	два типоразмера: 53×66×95 мм и 139×89×66 мм (привязка к моделям в извлечённой таблице нечёткая)
Рабочие условия	-10…+40 °С, влажность не более 80% при 25 °С, IP20
Гарантия и срок службы	гарантия 5 лет со дня продажи, срок службы 10 лет

Как это работает и подключается

При наличии сети питает нагрузку и заряжает АКБ (режим «ОСНОВНОЙ»); при отключении сети автоматически переходит на АКБ («РЕЗЕРВ»). Индикатор «ВЫХОД» светится при наличии выходного напряжения; индикатор «СЕТЬ» есть не у всех моделей.
Защиты: от переполюсовки АКБ; отключение АКБ при глубоком разряде.
В изделии реализована буферная схема включения АКБ: на заряд идёт разность между максимальным выходным током и током нагрузки (в таблице «1,0–Iнагр.» и т. д.).
СКАТ-1200М DIN (12-3.0): индикаторы СЕТЬ, АКБ, ВЫХОД. Контакты «НЕИСПРАВНОСТЬ» (открытый коллектор) замкнуты, только если одновременно есть сеть, АКБ и выходное напряжение; иначе разомкнуты. Раз в 8…10 с проверяется напряжение на АКБ: нет АКБ, переполюсовка или замыкание — индикатор АКБ не светится, но выход в «ОСНОВНОМ» это не портит.
СКАТ-1200М DIN: при снижении напряжения на АКБ до 11,0…11,4 В индикатор АКБ гаснет (скорый разряд), при 10,5…11,0 В выход отключается. Работа возобновится при появлении сети или при замене разряженной АКБ (кратковременно замкнуть контакты «холодный пуск»). Защиты: переполюсовка АКБ, КЗ клемм АКБ, КЗ на выходе с автовосстановлением.

Монтаж

Крепится на DIN-рейку либо на любую вертикальную поверхность в месте с ограниченным доступом посторонних лиц. Кабели сети и нагрузки должны ложиться без натяжения.
На корпусе колодки для сети, нагрузки и АКБ; АКБ подключают перемычками из комплекта с соблюдением полярности.
Порядок пуска: проверить подключение нагрузки и подать сеть, убедиться, что индикатор «ВЫХОД» светится и напряжение на колодке «ВЫХОД» соответствует таблице; подключить перемычки АКБ; отключить сеть и проверить, что источник перешёл на АКБ (индикатор «ВЫХОД» продолжает гореть); снова подать сеть.
Провода сети — с двойной изоляцией сечением не менее 0,75 мм²; монтаж и обслуживание — при полном отключении сети 220 В.
Проверка СКАТ-1200М DIN по РЭ: нагрузку к колодке ВЫХОД, при необходимости внешнее устройство к выходу ОК, сеть 220 В к колодке СЕТЬ, клеммы АКБ из комплекта к колодке АКБ (красный — «+»); после подключения перемычек к АКБ убедитесь, что ВЫХОД и АКБ светятся непрерывно, подайте сеть, снимите сеть — СЕТЬ гаснет, ВЫХОД и АКБ светятся — и подайте сеть снова. Сечение провода в клеммах — не более 1,5 мм².

Примеры

Резервное питание ОПС, автоматики и телекоммуникационного оборудования в шкафу на DIN-рейке

Область применения по РЭ — бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, телекоммуникационного оборудования. Корпус пластиковый, ставится на DIN-рейку или любую вертикальную поверхность.

Выбор модели по току

В таблице указаны два тока: максимальный в режиме «ОСНОВНОЙ» (например 2,5 А) и в «РЕЗЕРВЕ» (3 А). Расчётную нагрузку берите по меньшему значению; остаток тока источника идёт на заряд АКБ.

Частые вопросы

Сколько АКБ нужно?

Для 12 В моделей одна АКБ 12 В, для 24 В — две АКБ 12 В; диапазон ёмкостей по моделям приведён в таблице.

Какая гарантия?

5 лет со дня продажи, срок службы 10 лет.

Есть ли расширенная гарантия на СКАТ-1200М DIN?

Да: 5 лет со дня продажи и дополнительная до 10 лет (по РЭ-2) при активации серийного номера через профи-клуб (club.bast.ru). В старой редакции РЭ расширенная гарантия — 10 лет с даты выпуска.

Нюансы и грабли

Ток заряда АКБ в буферной схеме не должен превышать 1/4 ёмкости АКБ: при выборе АКБ учитывайте, что ток заряда зависит от нагрузки.
Нельзя разбирать изделие и открывать крышку корпуса при наличии питания сети.
Ток нагрузки должен соответствовать таблице: это максимальный ток, режимы «ОСНОВНОЙ» и «РЕЗЕРВ» различаются.
Эксплуатация при токопроводящей пыли и агрессивных веществах в воздухе запрещена.
АКБ в комплект не входит (в комплекте перемычки и руководство).
Для SKAT-12-3.0 DIN (СКАТ-1200М DIN) РЭ расходятся с паспортом серии: сеть 170…242 В (паспорт — 187…242 В), АКБ 7–12 Ач (паспорт — 7–17 Ач), масса 0,26 кг (паспорт — 0,24 кг). Расхождение мелкое — берите РЭ на конкретную модель, ёмкость АКБ при выборе держите в 7–12 Ач.
У СКАТ-1200М DIN две редакции РЭ расходятся по выходу «НЕИСПРАВНОСТЬ»: напряжение не более 60 В (РЭ ФИАШ.436234.898 ЭТ) и не более 30 В (ФИАШ.436234.898 РЭ-2), мощность от сети 45 и 46 ВА. Ориентируйтесь на меньшее значение — 30 В.
Ток нагрузки 3 А в «РЕЗЕРВЕ» обеспечивает только исправная и полностью заряженная АКБ; продолжительность такого режима ограничена. Оптимальный заряд АКБ — только если ток нагрузки не превышает номинального.
