СКАТ ИБП-12/2-6,4/Li-DIN и СКАТ ИБП-24/1-3,2/Li-DIN — резервированные источники на DIN-рейку со встроенной Li-ion АКБ
Резервированные источники 12 В / 2 А и 24 В / 1 А на DIN-рейку 35 мм со встроенной Li-ion АКБ. Отдельное место под свинцовую батарею не нужно; можно подключить доп. батарейный блок.
Модели семейства
СКАТ ИБП-12/2-6,4/Li-DINВыход 12 В, номинальный ток нагрузки 2,0 А. В новой редакции РЭ (ФИАШ.436234.920РЭ-1) называется SKAT ИБП-12/2-6,4/Li-ion-DIN.
| Выходное напряжение в режиме «ОСНОВНОЙ» | 11,5…12,5 В |
| Номинальный ток нагрузки | 2,0 А |

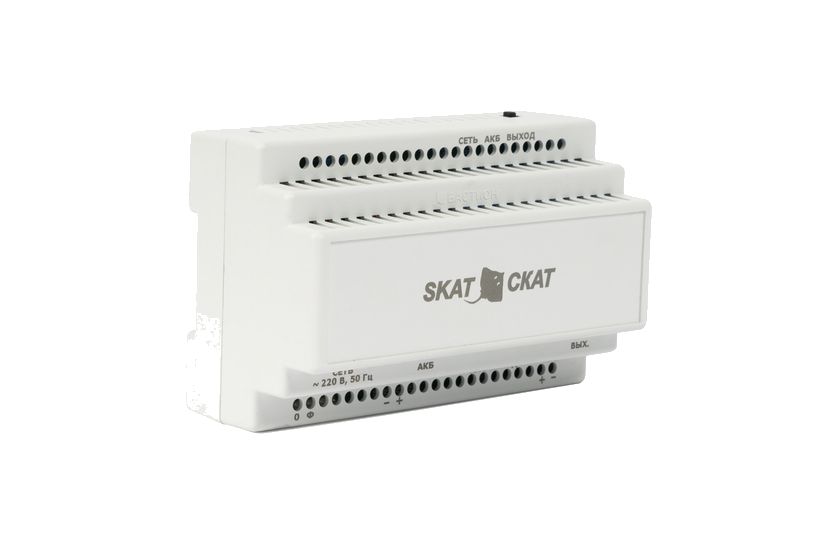

СКАТ ИБП-24/1-3,2/Li-DINВыход 24 В, номинальный ток нагрузки 1,0 А. В новой редакции РЭ (ФИАШ.436234.920РЭ-1) называется SKAT ИБП-24/1-3,2/Li-ion-DIN.
| Выходное напряжение в режиме «ОСНОВНОЙ» | 24,0…25,0 В |
| Номинальный ток нагрузки | 1,0 А |
Общие данныеПараметры РЭ, общие для обеих моделей.
| Напряжение питающей сети | ~220 В, 50 ±1 Гц, 187…242 В |
| Встроенная АКБ | Li-ion, номинальное напряжение 7,4 В |
| Ток от АКБ в режиме «РЕЗЕРВ» без нагрузки | 40 мА |
| Пульсации (пик-пик) при номинальном токе | не более 50 мВ |
| Мощность от сети при номинальном токе и разряженной АКБ | не более 30 ВА |
| Габариты ШхГхВ без упаковки | не более 139х89х65 мм |
| Масса нетто (брутто) | не более 0,41 (0,45) кг |
| Рабочая температура / влажность | 0…+40 °С / не более 95% при 25 °С |
| Степень защиты | IP20 |
| Встроенная АКБ по РЭ-1 | Li-ion 7,4 В; ёмкость 5,2 Ач и количество АКБ 2 указаны в таблице одним значением на обе модели |
| Ориентировочное время работы в «РЕЗЕРВЕ» | 1,2 ч при полностью заряженной АКБ и номинальной нагрузке (РЭ-1; единое значение на обе модели) |
| Габариты в упаковке | 142х94х70 мм |
| Информационные выходы «СЕТЬ» и «ВЫХОД» | открытый коллектор: «СЕТЬ» замкнут при наличии сети, «ВЫХОД» — при наличии выходного напряжения; при отключении по разряду АКБ «ВЫХОД» размыкается |
Как это работает и подключается
- «ОСНОВНОЙ»: при наличии сети источник питает нагрузку стабилизированным напряжением и заряжает встроенную АКБ. «РЕЗЕРВ»: при отключении сети автоматически переходит на питание от встроенной АКБ (выключатель АКБ должен быть во включённом положении). Горят индикаторы «СЕТЬ», «ЗАРЯД АКБ» (процесс и окончание заряда) и «ВЫХОД».
- Защита от короткого замыкания с автоматическим восстановлением и отключением нагрузки на 10…20 секунд после устранения причины; ограничение степени разряда АКБ — при снижении напряжения источник отключает нагрузку.
- Выключатель встроенной АКБ предназначен для отключения батареи при транспортировке, хранении и длительном перерыве в эксплуатации. Источник можно включить без сети при исправной и заряженной внутренней АКБ.
- Время резерва можно увеличить подключением дополнительного батарейного блока.
- Li-ion АКБ в РЭ-1: саморазряд при +20 °С не более 3% в год, срок службы до 10 лет. Индикатор «АКБ» горит, пока идёт заряд, при полностью заряженной АКБ не светится; в «РЕЗЕРВЕ» погашен.
Монтаж
- Корпус пластиковый, крепится на DIN-рейку 35 мм в стойке или электротехническом шкафу. Клеммные колодки — для входных и выходных проводов, а также информационные выходы «СЕТЬ» и «ВЫХОД».
- Установку, демонтаж и ремонт делайте при полном отключении источника от сети 220 В. Провода сетевого питания — двойной изоляции сечением не менее 0,5 мм²; сечение и длина проводов нагрузки должны соответствовать максимальным токам из таблицы.
- Вентиляционные отверстия закрывать нельзя.
Примеры
Резервное питание в шкафу на DIN-рейке без места под свинцовую АКБ
РЭ называет назначение — бесперебойное питание систем охранно-пожарной сигнализации, видеонаблюдения, автоматики, домофонов и электрических кодовых замков, телекоммуникационного оборудования и других потребителей 12 и 24 В. Источник монтируется в стойки и электротехнические шкафы на DIN-рейку 35 мм.
Частые вопросы
Что входит в комплект?
Источник, руководство по эксплуатации и тара. Встроенная Li-ion АКБ уже внутри.
Какая гарантия?
5 лет со дня продажи (если дата продажи не указана — с даты выпуска); срок расширенной гарантии — 10 лет с момента (даты) выпуска.
Для каких потребителей предназначены источники?
РЭ-1 называет системы охранно-пожарной сигнализации, видеонаблюдения, автоматики, домофоны и электрические кодовые замки, телекоммуникационное оборудование и другие нагрузки 12 и 24 В постоянного тока.
Нюансы и грабли
- Оптимальный заряд АКБ идёт только при наличии сети и если ток нагрузки не превышает номинальный (2,0 А для 12 В, 1,0 А для 24 В).
- Для полного выключения сначала отключите напряжение сети, затем АКБ.
- Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.). Рабочая температура по РЭ — от 0 до +40 °С.
- Ёмкость встроенной АКБ и время резерва в таблице РЭ записаны одним значением на обе модели — для расчёта времени резерва уточняйте данные у производителя или проверяйте замером.
- Расхождение редакций РЭ: число встроенных АКБ — 1 в РЭ ФИАШ.436234.920 ЭТ-2 и 2 в РЭ-1 (ФИАШ.436234.920РЭ-1); ёмкость в РЭ-1 — 5,2 Ач одним значением для обеих моделей. Ориентируйтесь на этикетку и РЭ из комплекта конкретной партии.
- Срок службы 10 лет не распространяется на встроенную Li-ion АКБ. Выключатель АКБ при хранении и транспортировке ставят в положение «ВЫКЛ»; перед работой в «РЕЗЕРВЕ» он должен стоять в «ВКЛ».
Документация
- Бастион — руководство по эксплуатации СКАТ ИБП-12/2-6,4/Li-DIN и СКАТ ИБП-24/1-3,2/Li-DIN (ФИАШ.436234.920 ЭТ-2)
- Бастион — РЭ SKAT ИБП-12/2-6,4/Li-ion-DIN и SKAT ИБП-24/1-3,2/Li-ion-DIN (ФИАШ.436234.920РЭ-1)
