SKAT PoE v.2 — неуправляемые коммутаторы PoE для видеонаблюдения

Неуправляемый PoE-коммутатор для систем видеонаблюдения и безопасности с защитой от статики и перепадов напряжения, поддержкой PoE Watchdog и увеличенной дальности передачи данных.

Модели семейства

SKAT PoE-8E-2G v.28 портов PoE + 2 uplink, общая мощность 120 Вт.

Порты	8×Ethernet (10/100 Мбит/с, порты 1–8 с PoE), 2×Uplink (10/100/1000 Мбит/с)
Мощность на порт	30 Вт, для порта 1 — 60 Вт
Общая мощность PoE	120 Вт
Дальность передачи	150 м, 250 м в режиме увеличенной дальности (S)
Питание	встроенный источник 100…240 В, 50-60 Гц, 1 А
Габариты без упаковки	210×150×35 мм
Масса	0,8 кг (брутто 1,2 кг)
Грозозащита	3 кВ
Температура эксплуатации	10…+55 °C

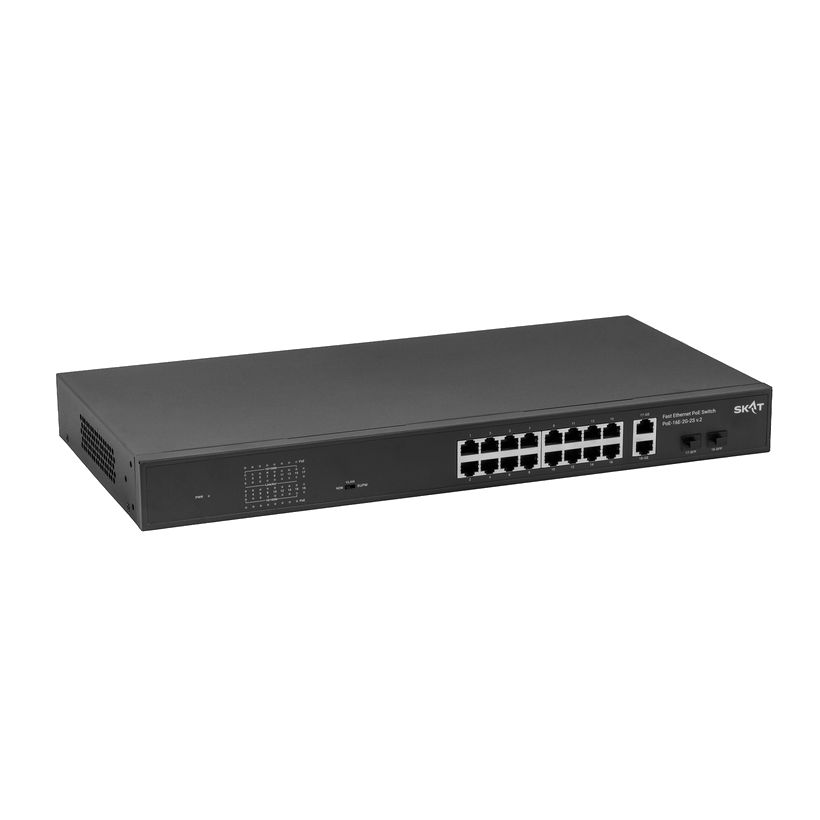

SKAT PoE-16E-2G-2S v.216 портов PoE + 2 uplink + 2 SFP, общая мощность 300 Вт (400 Вт опционально).

Порты	16×Ethernet (10/100 Мбит/с), 2×Uplink и 2×SFP (10/100/1000 Мбит/с)
PoE порты	3–16 порты — IEEE802.3af/at; 1–2 порты — af/at/PoE++/Hi-PoE
Мощность на порт	30 Вт, для портов 1–2 — 60 Вт
Общая мощность PoE	300 Вт (опция 400 Вт)
Питание	встроенный источник 100…240 В, 50-60 Гц, 4,2 А
Габариты без упаковки	438×220×45 мм
Масса	2,7 кг (брутто 3,3 кг)
Грозозащита	3 кВ
Температура эксплуатации	10…+55 °C
Установка	в Rack-стойку

Как это работает и подключается

Метод передачи Store and forward; на SKAT PoE-16E-2G-2S v.2 пропускная способность аппаратной части 20 Гбит/с и таблица MAC-адресов на 8 K записей, на SKAT PoE-8E-2G v.2 — 16 Гбит/с и 2 K записей.
У SKAT PoE-8E-2G v.2 есть режимы N/V/S (стандартный/VLAN/увеличенная дальность); режим S увеличивает дальность до 250 м за счёт снижения скорости порта.
Максимальная дальность порта у SKAT PoE-16E-2G-2S v.2 зависит от типа линии: 100BASE-TX (UTP Cat5+) — до 100 м, 1000BASE-TX (UTP Cat6+) — до 1000 м, оптика 1000BASE-SX/LX — до 550 м (SX) и до 5000 м (LX, одномод).

Монтаж

Для стабильной дальности передачи производитель рекомендует кабель UTP cat5e/6.
SKAT PoE-16E-2G-2S v.2 рассчитан на установку в Rack-стойку.
Относительная влажность при 25 °C — не более 95 % на обеих моделях.

Примеры

Питание камер видеонаблюдения без отдельных БП

Автоматическое обнаружение и подача питания устройствам по IEEE 802.3 af/at/PoE++/Hi-PoE.

Камера «зависла» и не отвечает

PoE Watchdog перезагружает питание порта при пропадании отклика от подключённого устройства — без выезда на объект.

Частые вопросы

Можно ли увеличить дальность передачи по витой паре?

На SKAT PoE-8E-2G v.2 есть режим S (увеличенная дальность) — до 250 м вместо штатных 150 м.

Что дают порты 1–2 на 16-портовой модели?

Это порты с поддержкой af/at/PoE++/Hi-PoE и повышенной мощностью до 60 Вт — под камеры с подогревом или PTZ, тогда как порты 3–16 держат только af/at.

Нюансы и грабли

Диапазон рабочих температур в тексте страницы указан как «10…+55 °C» без знака минус у нижней границы — возможно, при вёрстке страницы потерян минус; уточнить нижнюю границу по паспорту перед установкой на улице или в неотапливаемом помещении.
Мощность порта 1 (а на 16-портовой модели — портов 1–2) выше остальных: до 60 Вт против 30 Вт на прочих портах — это единственные порты, тянущие Hi-PoE/PoE++ нагрузку.
Общая мощность PoE ограничена (120 Вт у 8-портовой, 300 Вт у 16-портовой модели) — при подключении камер с подсветкой или PTZ считать суммарное потребление, не только мощность на порт.
