SKAT-V — многоканальные ИВЭПР 12 В для камер видеонаблюдения
Источник питания 12 В с независимыми выходами на каждую камеру: у каждого канала своя защита от КЗ и перегрузки и своя фильтрация помех. Работает с резервом от внешних АКБ.
Модели семейства
SKAT-V.88 независимых выходов, суммарный ток 3 А, корпус под 2 АКБ 7–12 Ач.
| Выходы | 8 независимых, по 0,5 А (или 4 по 1 А, суммарно не более 1 А на пару) |
| Суммарный ток нагрузки | 3 А |
| Входное напряжение сети | 187…242 В |
| Ток заряда АКБ | 1,1…1,5 А |
| Рекомендуемая ёмкость АКБ | 7–12 Ач, 2 шт. по 12 В |
| Габариты без упаковки | 315×220×123 мм |
| Масса без АКБ | 2,6 кг (брутто 2,8 кг) |

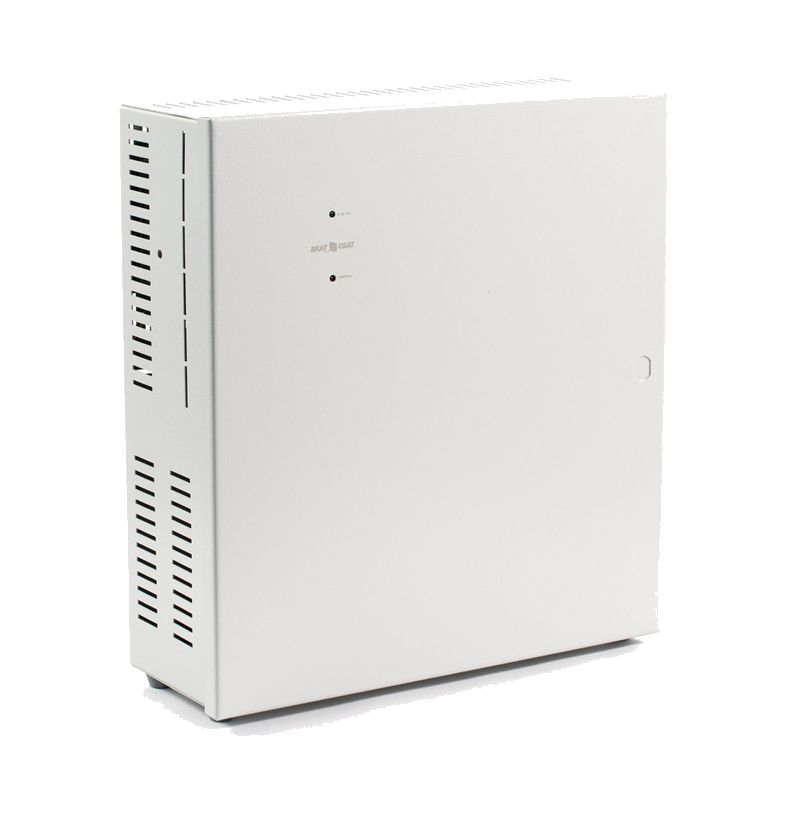

SKAT-V.1616 независимых выходов, суммарный ток 6 А, корпус под 2 АКБ 26 Ач. В РЭ называется SKAT-VM.16 (SKAT-VM ИБП-12Р/8-16(0,5)/8(1)-2х26); питание от сети 220 В и от АКБ 24 В (две по 12 В).
| Выходы | 16 независимых, по 0,5 А (или 8 по 1 А, суммарный ток всех выходов не более 6 А) |
| Суммарный ток нагрузки | 6 А |
| Входное напряжение сети | 187…242 В |
| Ток заряда АКБ | 1,1–1,5 А |
| Рекомендуемая ёмкость АКБ | 26 Ач, 2 шт. по 12 В |
| Габариты | 396×435×150 мм |
| Масса без АКБ | 5,7 кг (брутто 5,9 кг) |
| Выходное напряжение каждой пары выходов (регулируется) | минимальное значение 11,7…17,0 В, максимальное 11,2…15,9 В (заводская установка); при номинальном токе напряжение падает на 0,2–0,3 В |
| Ток отключения нагрузки каждой пары выходов | не менее 2,5 А |
| Напряжение заряда АКБ при 25 °С | 27,5 В (ток 1,1–1,5 А) |
| Отключение нагрузки по разряду АКБ | при 21,0 В на АКБ |
| Пульсации выхода | не более 30 мВ |
| Потребление от сети | не более 93 ВА |
| Габариты в упаковке | 405х445х160 мм |
| Рабочие условия | -10…+45 °С, влажность не более 95% при 25 °С, IP20 |
| Предохранители | сетевой 2,0 А, аккумуляторный 5,0 А, входной на каждой плате PN-V.8 6,3 А (2 шт.) |

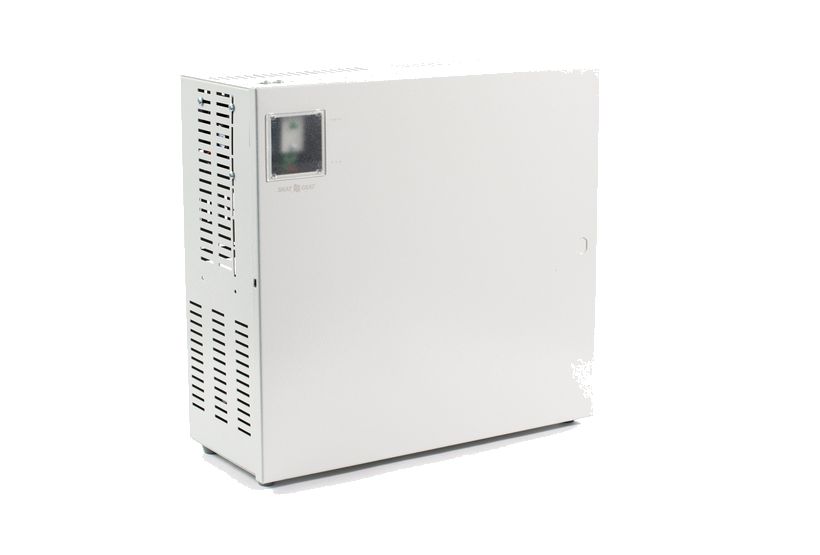

SKAT-V.3232 независимых выхода, суммарный ток 14 А, корпус под 2 АКБ 40 Ач. В РЭ — SKAT-VM.32 (SKAT-VM ИБП-12Р/8-32(0,5)/16(1)-2х40).
| Выходы | 32 независимых, по 0,5 А (или 16 по 1 А, пара выходов — до 1 А) |
| Суммарный ток нагрузки | 14 А |
| Входное напряжение сети | 170…250 В, 50±1 Гц |
| Ток заряда АКБ | 3,8 / 6,9 / 9,7 А (устанавливается пользователем) |
| Рекомендуемая ёмкость АКБ | 40 Ач, 2 шт. по 12 В |
| Информационные выходы | 5 |
| Габариты без упаковки | 460×438×192 мм |
| Масса | 10,3 кг (брутто 10,7 кг) |
| Входное напряжение по РЭ | 187…250 В (на странице сайта — 170…250 В) |
| Ток заряда АКБ по РЭ | устанавливается пользователем: 3; 6; 9; 18 А, не более 20% ёмкости АКБ (на сайте — 3,8 / 6,9 / 9,7 А); напряжение заряда 26,0…27,8 В |
| Выход каждой пары (регулируется) | минимум 11,7…17,0 В, максимум 11,2…15,9 В (заводская установка); ток отключения пары не менее 2,5 А |
| Выходы «открытый коллектор» | ток не более 100 мА |
| Отключение нагрузки по разряду АКБ | 20,5…21,5 В; аварийное отключение зарядного устройства по перегреву радиатора при 90 °С |
| Потребление от сети | не более 800 ВА |
| АКБ | 2 шт. 12 В, рекомендуемая 40 Ач; допускаются внешние до 100 Ач; в комплекте термодатчик АКБ |
| Габариты в упаковке | 470х445х200 мм |
| Рабочие условия | -10…+45 °С, влажность не более 95% при 25 °С, IP20 |

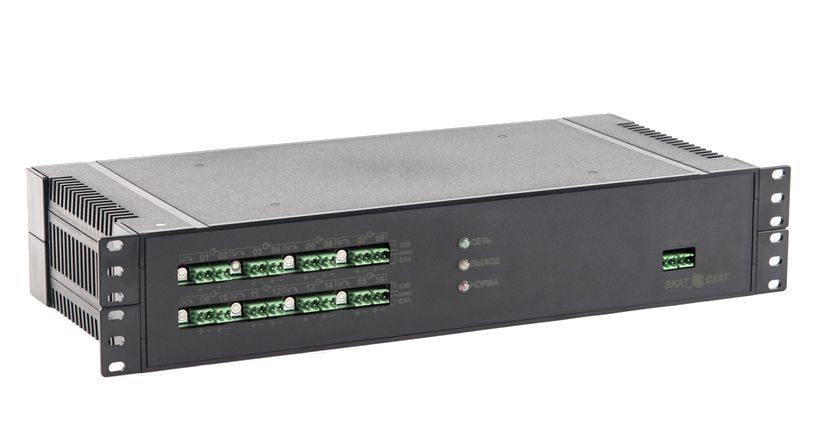

SKAT-V.16 RACK16 независимых выходов в 19" корпусе 2U, внешние АКБ 26 Ач. В РЭ — SKAT-VM.16 RACK (SKAT-VM ИБП-12Р/16-32(0,5)/16(1)-RACK).
| Выходы | 16 независимых, по 0,5 А (суммарный ток всех выходов не более 6 А) |
| Суммарный ток нагрузки | 6 А |
| Входное напряжение сети | 180…250 В, 50±1 Гц |
| Ток заряда АКБ | 0,9…1,1 А |
| Рекомендуемая ёмкость АКБ | 26 Ач, 2 шт. по 12 В, внешние |
| Информационные выходы | 2 |
| Корпус | 19" шкаф, высота 2U |
| Габариты без упаковки | 480×210×86 мм |
| Масса без АКБ | 2,4 кг (брутто 2,7 кг) |
| Ток заряда АКБ по РЭ | 0,65…0,75 А (на странице сайта — 0,9…1,1 А); напряжение заряда 27,2…27,8 В |
| Ток ограничения каждой пары выходов при КЗ | 2,5 А |
| Отключение нагрузки по разряду АКБ | 20…21 В |
| Выходы «открытый коллектор» | не более 60 В, не более 100 мА |
| Потребление от сети без нагрузки и АКБ | не более 30 ВА |
| Сечение провода в клеммах | не более 3,3 мм² |
| Габариты в упаковке | 500х91х447 мм |
| Рабочие условия | +5…+40 °С, влажность не более 80% при 25 °С, IP20 |

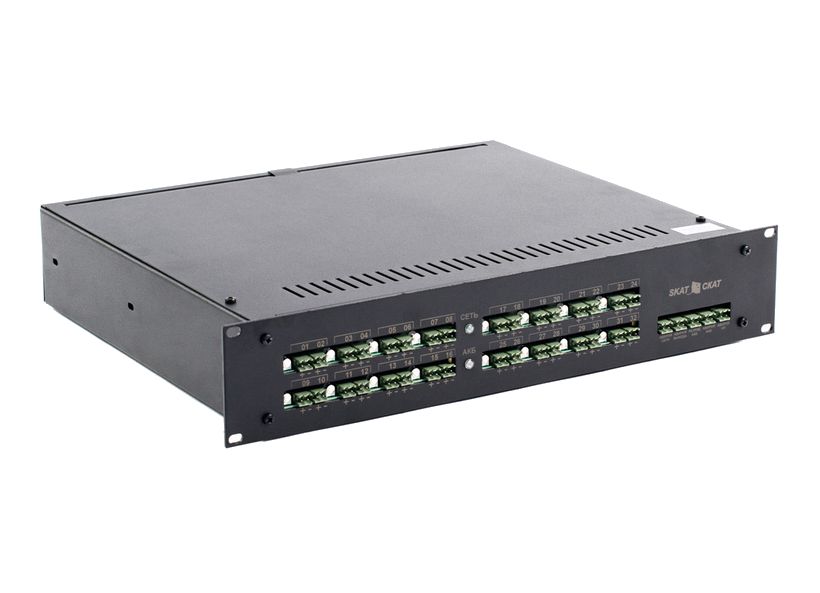

SKAT-V.32 RACK32 независимых выхода в 19" корпусе 2U, внешние АКБ.
| Выходы | 32 независимых, по 0,5 А (пара выходов — до 1 А) |
| Суммарный ток нагрузки | 14 А |
| Входное напряжение сети | 187…250 В, 50 Гц |
| Ток заряда АКБ | 6 А |
| Рекомендуемая ёмкость АКБ | 2 шт. по 12 В, внешние (в описании страницы — 40 Ач, в таблице характеристик — 38 Ач, см. «на что обратить внимание») |
| Корпус | 19" шкаф, высота 2U |
| Габариты | 485×405×95 мм |
| Масса без АКБ | 7,0 кг (брутто 7,2 кг) |
Как это работает и подключается
- Выходное напряжение каждого канала регулируется плавно; заводская установка минимального значения — 11,8…12,9 В (у V.32 — иначе, 10,3…13,8 В), максимального — 14,6…15,2 В (у V.32 — 12,4…13,8 В); при номинальном токе нагрузки напряжение снижается на 0,2–0,5 В.
- Ток заряда АКБ у V.32 можно выставить одним из значений — 3,8, 6,9 или 9,7 А, устанавливается пользователем.
- Автоматическое отключение нагрузки при глубоком разряде АКБ: у V.8/V.16 — при напряжении АКБ 21…22,5 В, у V.32 и V.16 RACK — 20,5…22 В.
Монтаж
- Максимальное сечение провода в клеммах колодок «Выход 12 В», «АКБ 24 В» и «выходы открытый коллектор» на V.16 RACK — 3,3 мм².
- Степень защиты оболочкой IP20, диапазон рабочих температур 0…+40 °C (V.32 и V.32 RACK), относительная влажность не более 90–95% в зависимости от модели; токопроводящая пыль и пары агрессивных веществ в воздухе не допускаются.
- У V.16 RACK и V.32 указана допустимая высота над уровнем моря — не более 1500 м (только в тексте V.16 RACK).
Примеры
Питание видеокамер с индивидуальной защитой каждого канала
У каждого канала своя фильтрация помех, защита от КЗ и перегрузки и независимая регулировка выходного напряжения — сбой одной камеры не роняет остальные.
Нужен резерв от батарей на весь узел камер
Корпус рассчитан под 2 АКБ 12 В нужной для модели ёмкости; у RACK-версий АКБ внешние, у настольных — внутри корпуса.
Частые вопросы
Можно ли увеличить ток на одном канале?
Да, допускается объединение пары выходов для увеличения тока до 1 А на пару — но суммарный ток всей пары не должен превышать 1 А.
Чем RACK-версии отличаются от настольных?
Корпусом под 19" шкаф высотой 2U и внешними (а не встроенными) АКБ; электрические параметры каналов близки к настольным моделям той же серии выходов.
Какая гарантия?
5 лет со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет (по РЭ SKAT-VM.16, VM.32, VM.16 RACK).
Нюансы и грабли
- На странице SKAT-V.32 RACK рекомендуемая ёмкость АКБ указана дважды по-разному: в описании — 40 Ач, в таблице характеристик — 38 Ач. Перед заказом АКБ сверьтесь с паспортом изделия, а не только со страницей сайта.
- Суммарный ток нагрузки — это ограничение на весь блок, а не на канал: даже если каждый выход по паспорту держит 0,5–1 А, сумма всех каналов не должна превышать паспортное значение (3/6/6/14/14 А по моделям).
- Расхождения страница сайта и РЭ: у SKAT-V.32 входное напряжение 170…250 В на сайте и 187…250 В в РЭ, ток заряда 3,8 / 6,9 / 9,7 А на сайте и 3; 6; 9; 18 А в РЭ; у SKAT-V.16 RACK ток заряда 0,9…1,1 А на сайте и 0,65…0,75 А в РЭ. Для расчёта сети и АКБ берите значения РЭ.
- SKAT-V.16 (SKAT-VM.16): выход рассчитан на 12 В; при неисправности преобразователей защита срабатывает при выходном напряжении выше 18 В. Напряжение каждой пары выходов регулируется на плате PN-V.8 — подстройте его под падение на кабеле, контролируя мультиметром.
- Холодный запуск SKAT-V.16: при подключённой исправной заряженной АКБ без сети кратковременно замкните контакты «холодный пуск» (на плате ЗУ 24В) — переход на «РЕЗЕРВ» за 5…10 с.
- Нельзя вставлять в держатели предохранителей перемычки и вставки не тех номиналов; нельзя перевозить изделие с АКБ внутри; для полного выключения сначала сеть, потом АКБ, перед хранением АКБ отсоедините.
