SKAT-V.12DC-18 RACK и SKAT-V.24DC-18 RACK — резервированные источники 12 и 24 В / 18 А в стойку 19" (2U)

Резервированные источники 12 или 24 В с суммарным током нагрузки и заряда АКБ до 18 А в корпусе 2U для стойки 19". Внешние АКБ 26–100 Ач, термокомпенсация заряда.

Источники вторичного электропитания резервированные SKAT-V.12DC-18 RACK и SKAT-V.24DC-18 RACK

Модели семейства

SKAT-V.12DC-18 RACK (SKAT-V ИБП-12/18-26(100)-RACK)12 В, до 18 А, одна внешняя АКБ 26–100 Ач, три выхода «открытый коллектор», корпус 2U 445×415×88 мм, масса 3,1 кг.

Питающая сеть	~220 В, 50±1 Гц, пределы изменения 170…250 В
Выходное напряжение	режим «ОСНОВНОЙ» 12,4…13,8 В (при максимальной нагрузке падает не более чем на 0,4 В); режим «РЕЗЕРВ» 10,3…13,8 В
Напряжение заряда АКБ	13,0…13,8 В; коэффициент термокомпенсации -(18…20) мВ/°С (термодатчик в комплекте)
Максимальный ток нагрузки	18 А как от сети (включая заряд АКБ), так и от АКБ
Ограничение тока заряда АКБ (переключатель)	5; 7; 10; 18 А
Отключение нагрузки по АКБ	при напряжении на АКБ 10,3…10,9 В
Выходы «открытый коллектор»	напряжение не более 60 В, ток не более 70 мА
АКБ	1 шт. герметичная свинцово-кислотная 12 В, 26–100 Ач
Потребление от сети без нагрузки и АКБ	не более 25 ВА
Габариты ШхГхВ без упаковки	не более 445×415×88 мм
Масса нетто (брутто)	не более 3,1 (4,2) кг
Рабочие условия	-10…+40 °С, влажность не более 80% при 25 °С, IP20

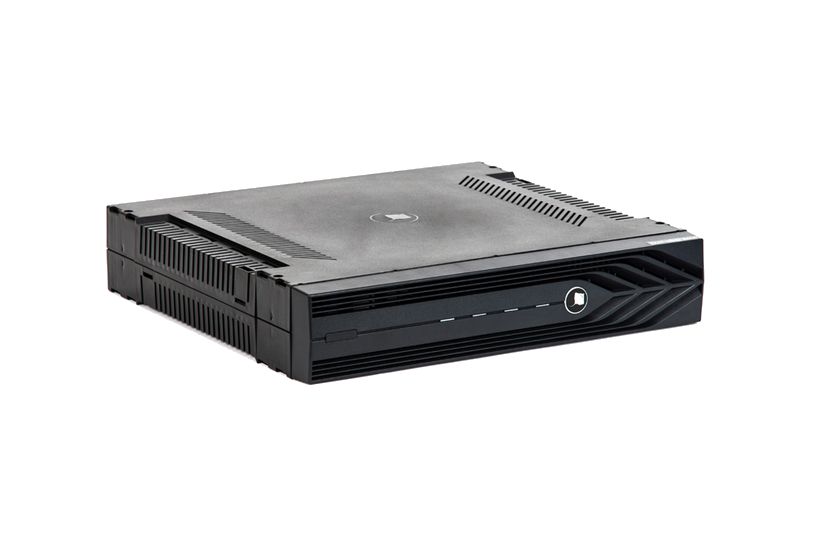

SKAT-V.24DC-18 RACK (SKAT-V ИБП-24/18-RACK)24 В, до 18 А с учётом заряда АКБ, две АКБ 12 В 26–100 Ач, три релейных выхода, корпус 2U 445×415×88 мм, масса 3,4 кг.

Питающая сеть	187…250 В, 50±1 Гц
Выходное напряжение	26,0…27,7 В в режиме «ОСНОВНОЙ»; 21,0…27,5 В в режиме «РЕЗЕРВ»
Максимальный ток нагрузки	18 А (в «ОСНОВНОЙ» вместе с зарядом АКБ; от АКБ в «РЕЗЕРВ» — 18 А)
Напряжение заряда АКБ	26,0…27,8 В
Ограничение тока заряда АКБ	3; 6; 9 или 18 А (переключателем)
АКБ	2 шт. 12 В, рекомендуемая ёмкость 26—100 Ач
Отключение нагрузки по разряду АКБ	20,5…21,5 В
Ток от АКБ в резерве без нагрузки	не более 0,4 А
Габариты без упаковки (ШхГхВ)	445х415х88 мм
Масса нетто (брутто)	не более 3,4 (4,6) кг
Рабочая температура / влажность	-10…+40 °C / не более 80% при 25 °C
Степень защиты	IP20

Как это работает и подключается

В режиме «ОСНОВНОЙ» источник питает нагрузку и заряжает внешнюю АКБ, индикаторы «СЕТЬ» и «ВЫХОД» горят непрерывно. При пропадании сети переходит на АКБ («РЕЗЕРВ»), возвращается при восстановлении сети не ниже 170 В (у SKAT-V.24DC-18 RACK — не ниже 187 В).
Индикатор «ВЫХОД» в режиме «РЕЗЕРВ»: не светится — выход отключен (нет АКБ, напряжение менее 10,5 В или неисправен предохранитель АКБ); мигает 1 раз в секунду — выход в норме, напряжение АКБ более 11,0…11,5 В; мигает 3 раза в секунду — напряжение АКБ от 10,5 до 11,5 В.
Холодный запуск без сети: подключить исправную полностью заряженную АКБ и кратковременно нажать кнопку «холодный запуск» на передней панели; в режим «РЕЗЕРВ» источник переходит в течение 5…10 с.
Термокомпенсация заряда работает только с подключённым термодатчиком; без него заряд идёт как при +25 °С. У SKAT-V.24DC-18 RACK коэффициент термокомпенсации -40…38 мВ/°C и датчик KTY81-120 из комплекта.
SKAT-V.24DC-18 RACK, индикаторы на передней панели: «СЕТЬ», «ВЫХОД», «АКБ» (светится при АКБ не ниже 21 В, мигает при напряжении 21 В и ниже, не светится при отсутствии АКБ или сгоревшем предохранителе) и «АВАРИЯ» (перегрев).
При снижении напряжения АКБ до порога защиты нагрузка отключается, индикаторы «АКБ» и «ВЫХОД» гаснут.

Монтаж

Устанавливается в помещении с ограниченным доступом посторонних лиц; корпус 2U предназначен для стойки или шкафа 19". Кронштейны для стойки (2 шт.) и крепёж входят в комплект. Предусмотреть защиту от прямых солнечных лучей.
Подключение — при отключенной сети: закрепить источник в шкафу, переключателем на задней панели выставить ограничение тока заряда (5, 7, 10 или 18 А), подключить кабель нагрузки к колодке «ВЫХОД» с соблюдением полярности, затем перемычки внешней АКБ, при необходимости термодатчик к колодке «Термодатчик АКБ» (элемент крепят липкой лентой у клеммы «+» АКБ), затем внешние цепи и сетевой шнур.
Подключение проводов информационных выходов — только при отсутствии АКБ и отключенной сети. Максимальное сечение провода в колодках «ВЫХОД» и «АКБ» — 2,5 мм².
Провода сети — в двойной изоляции сечением не менее 0,75 мм². Для батарейных отсеков РЭ называет «АО-2/17 RACK» (до двух АКБ 17 Ач) и «АО-4/17 RACK» (до четырёх АКБ 17 Ач).
SKAT-V.24DC-18 RACK: корпус 2U — в 19" стойку или шкаф на кронштейнах из комплекта (есть и комплект ножек для установки без стойки).
У SKAT-V.24DC-18 RACK ток заряда ограничивается переключателем на 3, 6, 9 или 18 А (у SKAT-V.12DC-18 RACK — 5, 7, 10 или 18 А) в зависимости от ёмкости АКБ: ток заряда не более 20% ёмкости; на задней панели — колодки «АКБ» и «ВЫХОД», информационные выходы и сетевая вилка с предохранителем 5 А.

Примеры

Питание ОПС и видеонаблюдения 12 или 24 В в телекоммуникационном шкафу

РЭ называет назначение — бесперебойное питание систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей на 12 В постоянного тока. Корпус 2U ставится в 19-дюймовую стойку или шкаф, АКБ внешняя. Для потребителей на 24 В — SKAT-V.24DC-18 RACK; Бастион предлагает батарейные отсеки «АО-2/17 RACK» и «АО-4/17 RACK» под АКБ 17 Ач.

Контроль источника по сухим сигналам

Три выхода «открытый коллектор» — «СЕТЬ», «АКБ», «ВЫХОД» — подключаются к внешней автоматике или индикаторам на ток до 70 мА при напряжении внешнего источника 5…60 В. У SKAT-V.24DC-18 RACK вместо открытых коллекторов — три реле «СЕТЬ», «ВЫХОД», «АВАРИЯ»: сеть подключена — «СЕТЬ» замкнут; нагрузка подключена — «ВЫХОД» замкнут; перегрев — «АВАРИЯ» разомкнут.

Частые вопросы

Входит ли АКБ в комплект?

Нет. В комплекте источник, предохранитель 5 А, кабель для подключения АКБ, термодатчик, сетевой шнур, ответные разъёмы (6 шт.), кронштейны для стойки; АКБ 26–100 Ач заказывают отдельно. У SKAT-V.24DC-18 RACK — две АКБ 12 В 26—100 Ач.

Какая гарантия?

5 лет со дня продажи, срок службы 10 лет; срок расширенной гарантии — 10 лет с даты выпуска.

Нюансы и грабли

Нельзя ставить в держатели предохранителей перемычки или вставки с номиналами, отличающимися от указанных в РЭ. Эксплуатация без защитного заземления запрещена, крышку нельзя открывать при включённой сети.
Если суммарный ток нагрузок 18 А и выше, АКБ начинает разряжаться. Ток заряда не должен превышать 20% номинальной ёмкости АКБ: АКБ меньше 26 Ач не применять, иначе перезаряд и перегрев.
Меняя ограничение тока заряда, сначала отключают сеть и отсоединяют одну клемму внешней АКБ, переключают, затем подключают клемму и подают сеть.
Полностью выключать так: сначала сеть, потом АКБ; перед длительным хранением АКБ отсоединяют — иначе она разряжается.
Сечение и длина проводов нагрузки должны соответствовать максимальным токам из таблицы.
SKAT-V.24DC-18 RACK подключается к двум АКБ 12 В, SKAT-V.12DC-18 RACK — к одной: не путайте при подборе АКБ.
