SKAT-V.1200DC-12KM и SKAT-V.2400DC-12KM — резервированные источники 12 и 24 В, 12 А, с модулем визуализации

Резервированные источники 12 и 24 В на 12 А с модулем визуализации: две АКБ 12 В, измерение остаточной ёмкости АКБ, шесть и пять релейных сигнальных выходов. Корпус 455×425×195 мм.

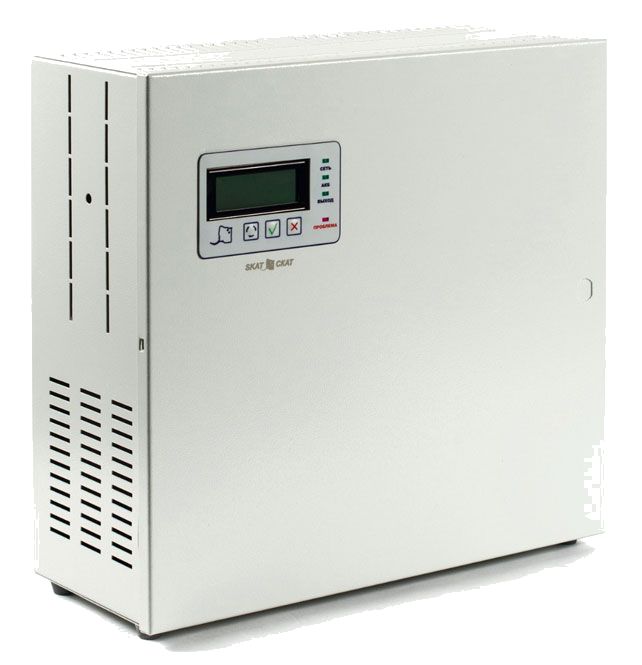

Источник питания резервированный SKAT-V.1200DC-12KM / SKAT-V.2400DC-12KM

Модели семейства

Общие данныеОдна линейка: стабилизированный источник в металлическом корпусе со съёмной крышкой, на крышке модуль визуализации (индикатор, клавиши, индикаторы «СЕТЬ», «АКБ», «ВЫХОД», «ПРОБЛЕМА»). Режимы «ОСНОВНОЙ» и «РЕЗЕРВ», защита АКБ от глубокого разряда, защита от переполюсовки клемм АКБ, холодный запуск.

Габариты ШхВхГ	не более 455×425×195 мм
Максимальный ток нагрузки в режиме «основной» (включая ток заряда АКБ)	12 А
Максимальный ток релейных выходов	100 мА
Пульсации выходного напряжения	не более 100 мВ
Аварийное отключение по перегреву	при 90 °С на трансформаторе
Рабочая температура	от +5 до +40 °С
АКБ	герметичные свинцово-кислотные 12 В, по стандарту МЭК 1056-1
Драгоценные металлы	не содержит

SKAT-V.1200DC-12KMВерсия 12 В (SKAT-V ИБП-12/12-2х26(2х40)): сеть от 85 до 260 В, рекомендуемые АКБ от 26 до 250 Ач, одна или две батареи. Шесть сигнальных реле, раздельные индикаторы АКБ1 и АКБ2 на плате.

Питающая сеть	от 85 до 260 В, 50 Гц
Выходное напряжение «основной» / «резерв»	13,0…13,8 В / 10,0…13,0 В
Напряжение заряда АКБ при сети	13,6…13,75 В
Максимальный ток заряда АКБ	6 А
Отключение нагрузки по разряду АКБ	при 10,4…10,6 В на АКБ
Ток от АКБ после отключения нагрузки	не более 2 мА
Мощность от сети	не более 200 ВА
Рекомендуемая ёмкость АКБ	от 26 до 250 Ач, 1 или 2 шт.
Масса нетто (брутто) без АКБ	не более 7,8 (8,4) кг
Влажность	не более 90 % при +25 °С

SKAT-V.2400DC-12KMВерсия 24 В (SKAT-V ИБП-24/12-2x26(2x40)): сеть от 95 до 260 В, две АКБ 12 В, активный корректор коэффициента мощности, термокомпенсация заряда (термодатчик KTY81-120 в комплекте), ограничение тока заряда джампером.

Питающая сеть	от 95 до 260 В, 50 Гц
Выходное напряжение «основной» / «резерв»	26,0…28,0 В / 20,0…27,2 В
Ограничение тока заряда АКБ (джампер)	12,0; 6,0 или 3,0 А
Термокомпенсация заряда	−36…−40 мВ/°С
Отключение нагрузки по разряду АКБ	21,0 ± 0,5 В
Отключение нагрузки по повышенному выходному напряжению	30,0 В
Ток от АКБ после отключения нагрузки	не более 100 мА
Мощность от сети	не более 450 ВА
Масса нетто (брутто) без АКБ	не более 8,1 (8,7) кг
Влажность	до 95 % при +25 °С

Как это работает и подключается

Сеть есть — режим «ОСНОВНОЙ»: источник питает нагрузку и заряжает АКБ, индикаторы «СЕТЬ», «АКБ», «ВЫХОД» светятся зелёным, контакты сигнальных реле замкнуты.
Сеть пропала или упала ниже допустимого предела — автоматический переход на АКБ (режим «РЕЗЕРВ»), на модуле визуализации появляется сообщение.
У 12 В версии при снижении напряжения АКБ в диапазоне от 10,6 до 11,2 В выводится предупреждение о скором разряде; у 24 В версии — ниже 22,4 В, но выше 21 В. При дальнейшем падении выход отключается, нагрузка обесточивается.
Холодный запуск без сети: у 12 В версии подключить заряженные АКБ и удерживать кнопку «Холодный запуск» 5 секунд, пока источник не пройдёт самотест и не подключит нагрузку. У 24 В версии при подключении АКБ источник стартует сам — слышен короткий звуковой сигнал и включается подсветка модуля визуализации.
Остаточная ёмкость АКБ: при первом включении 12 В версия последовательно заряжает и разряжает АКБ-1 и АКБ-2 и считает реальную ёмкость, затем повторяет измерение раз в две недели; 24 В версия измеряет ёмкость за 5 секунд и далее раз в 14 дней, только при наличии сети.
Если отключить АКБ, источник в течение 15 минут проверит наличие батареи и выдаст сообщение.

Монтаж

Устанавливать в помещении с ограниченным доступом: на стену вертикально (разметка по отверстиям на задней стенке), на пол или на стол. Верхние и боковые вентиляционные отверстия нельзя закрывать ближе чем на 200 мм; у 24 В версии расстояние от стенок корпуса до стен и соседнего оборудования — не менее 10–15 см.
Подключать при отключённой сети и открытой крышке: вынуть сетевой предохранитель, подключить нагрузку к клеммам «ВЫХОД» с соблюдением полярности, при необходимости — внешнюю автоматику к реле, провод заземления на контакт колодки «Сеть», затем сеть 220 В 50 Гц с учётом фазировки.
Сетевые провода — двойная изоляция, сечение не менее 0,75 мм²; сечение проводов нагрузки по максимальным токам таблицы РЭ.
24 В версия: термодатчик из комплекта закрепить липкой лентой на корпусе АКБ так, чтобы чувствительный элемент плотно прилегал к батарее; подключается к колодке для термодатчика.
Подготовка к работе: проверить монтаж, подать сеть, вставить сетевой предохранитель, убедиться, что «СЕТЬ» и «ВЫХОД» светятся ровно и напряжение на клеммах в норме, подключить АКБ (красный провод — на «+АКБ»), затем вынуть сетевой предохранитель и проверить переход на резерв. Пороги на модуле визуализации при необходимости запрограммировать по его РЭ.
24 В версия: калибровку выполняют по новой АКБ ёмкостью 26 Ач и при каждой смене АКБ — после полного заряда (напряжение АКБ не менее 27–27,4 В) с джампером на перемычке калибровки; порядок — в РЭ.

Примеры

Питание систем ОПС и видеонаблюдения 12 В с большой АКБ

SKAT-V.1200DC-12KM: нагрузка до 12 А вместе с зарядом, АКБ от 26 до 250 Ач. Перед выбором ёмкости учтите, что ток заряда не должен превышать 25 % ёмкости АКБ.

Питание нагрузки 24 В с диагностикой на «сухие контакты»

SKAT-V.2400DC-12KM: сигналы «Авария сети», «Авария выхода», «Разряд АКБ», «Авария АКБ», «Авария источника» выведены на реле и годятся для передачи на пульт или в контроллер.

Частые вопросы

Как изменить ток заряда АКБ у SKAT-V.2400DC-12KM?

Джампером выбирается одно из значений 12,0; 6,0 или 3,0 А. Порядок смены по РЭ: отключить сеть, отсоединить одну клемму АКБ, установить или снять джампер, подключить клемму и подать сеть.

Что показывает модуль визуализации?

Напряжение и ток АКБ, остаточную ёмкость, диапазон напряжения сети, напряжение выхода, пульсации и температуру источника; у 12 В версии ещё оставшееся время работы в «РЕЗЕРВЕ», у 24 В версии — температуру АКБ и ток выхода. Пороги программируются, подробности в РЭ модуля визуализации.

Что входит в комплект?

12 В версия: источник, РЭ источника и модуля визуализации, вставка плавкая ВПТ6 5 А 250 В (1 шт.), ВПТ6 15 А 250 В (3 шт.), джампер, дюбели с шурупами. 24 В версия: источник, РЭ, вставка ВПТ6 8 А 250 В (1 шт.), ВПТ6 15 А 250 В (2 шт.), джампер, термодатчик KTY81-120. АКБ в комплект не входят.

Нюансы и грабли

Изъятие сетевого предохранителя немедленно переводит источник на питание от АКБ. Для полного отключения сначала отсоедините клемму «+АКБ» от АКБ, потом отключайте сеть.
Длительное потребление более 12 А при наличии сети недопустимо; у 24 В версии при суммарном токе выше 12 А батарея начинает разряжаться.
Ток заряда не должен превышать 25 % ёмкости АКБ у 12 В версии и 20 % у 24 В версии, иначе перезаряд и перегрев. Для 24 В версии с батареями 26 Ач в РЭ рекомендуют ограничение тока заряда 3 А или 6 А.
12 В версия: если подключена только одна АКБ, остаточная ёмкость не измеряется (чтобы не обесточить нагрузку). Принудительное измерение включается снятием джампера на плате, при этом нагрузка рискует остаться без питания при пропадании сети в конце измерения.
12 В версия: горячую замену АКБ без отключения источника допускается делать только для батареи, индикатор которой на плате (АКБ1 или АКБ2) не светится.
24 В версия без термодатчика заряжает АКБ без термокомпенсации, по значениям для +25 °С. Корпус вмещает две АКБ до 40 Ач включительно; для больших батарей нужны отдельные аккумуляторные отсеки.
В РЭ 24 В версии рекомендуемая ёмкость АКБ — 26 Ач, а в списке допоставки названы АКБ 17–65 Ач: уточняйте выбор у изготовителя.
Переполюсовка или замыкание клемм АКБ не портит выходное напряжение в режиме «ОСНОВНОЙ», но перегорает аккумуляторный предохранитель.
Эксплуатация без защитного заземления запрещена. В держатели нельзя ставить перемычки и вставки больше номинала, закрывать вентиляционные отверстия и транспортировать источник с АКБ внутри.
