SKAT-V исп.5000 — резервированные источники 12 и 24 В с зарядом АКБ и термокомпенсацией

Настенные резервированные источники SKAT-V исп.5000: 12 В на 18 и 24 А и 24 В на 18 А. Заряжают АКБ с термокомпенсацией, выдают сигналы состояния на выходах «открытый коллектор».

Источники питания резервированные SKAT-V исп.5000

Модели семейства

SKAT-V.12DC-18 исп.500012 В, суммарный ток нагрузки с зарядом АКБ до 18 А; АКБ 26…40 Ач; ток заряда задаётся джампером из четырёх значений.

Сеть	220 В, 50 Гц, пределы изменения от 170 до 250 В
Выходное напряжение	режим «ОСНОВНОЙ» от 12,4 до 13,8 В (при максимальной нагрузке падает не более чем на 0,4 В); режим «РЕЗЕРВ» от 10,3 до 13,8 В
Напряжение заряда АКБ	от 13,0 до 13,8 В при 25 °С; коэффициент термокомпенсации 18…20 мВ/°С (по термодатчику из комплекта)
Максимальный выходной ток	18 А как от сети (включая ток заряда АКБ), так и от АКБ
Ограничение тока заряда АКБ (джампер)	18; 10; 7; 5 А
Отключение нагрузки по АКБ	при напряжении АКБ от 10,3 до 10,7 В
Выходы «открытый коллектор»	напряжение не более 60 В, ток не более 70 мА
АКБ	герметичные свинцово-кислотные 12 В, рекомендуемая ёмкость 26…40 Ач
Габариты ШхВхГ без упаковки	460×440×195 мм
Масса нетто (брутто)	не более 7,2 (7,7) кг

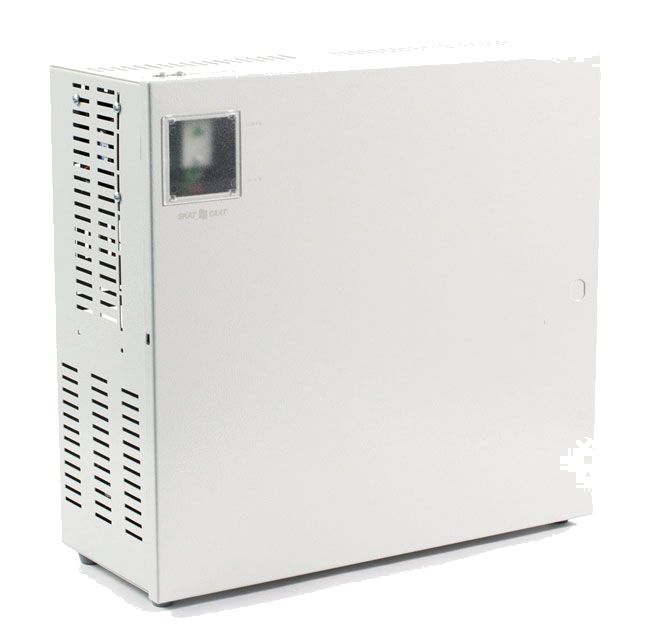

SKAT-V.12DC-24 исп.500012 В, суммарный ток нагрузки с зарядом АКБ до 24 А; внутренняя АКБ 17…40 Ач, внешняя 40…250 Ач.

Сеть	~220 В, 50±1 Гц, от 170 до 250 В
Выходное напряжение каждого канала	от сети от 13,0 до 13,7 В; от АКБ от 9,4 до 12,8 В
Коэффициент термокомпенсации	от -20 до -18 мВ/°С
Суммарный ток нагрузки	24 А как от сети (включая ток заряда АКБ), так и от АКБ
Максимальный ток заряда АКБ (джамперы)	по таблице 1 РЭ — 3,6; 6,4; 9,4 А и без ограничения; по таблице выбора — 3,8; 6,9; 9,7 А и без ограничения
Отключение нагрузки по АКБ	при напряжении АКБ 10,9 В
Выходы «открытый коллектор»	пять выходов, ток каждого не более 100 мА
Защита от перегрева	аварийное отключение при температуре на радиаторе 80 °С
АКБ	1–2 шт. 12 В (при двух — параллельно); внутренняя 17…40 Ач, внешняя 40…250 Ач
Габариты ШхВхГ без упаковки	не более 461×436×197 мм
Масса нетто (брутто)	не более 8,5 (8,8) кг

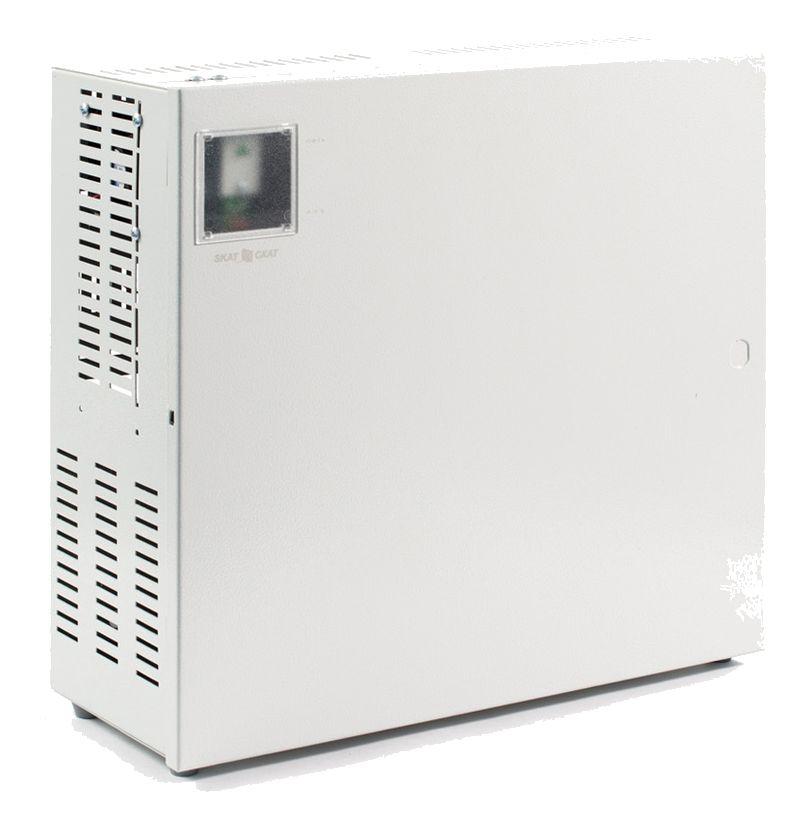

SKAT-V.24DC-18 исп.500024 В, суммарный ток нагрузки с зарядом АКБ до 18 А (от АКБ до 20 А); две АКБ 12 В ёмкостью 17…38 Ач.

Сеть	~220 В, 50±1 Гц, от 180 до 250 В
Выходное напряжение каждого канала	от сети от 27,1 до 27,2 В; от АКБ от 20,9 до 26,6 В
Коэффициент термокомпенсации	от -40 до -38 мВ/°С
Суммарный ток нагрузки	18 А от сети (включая ток заряда АКБ), 20 А от АКБ
Максимальный ток заряда АКБ	2,9; 5,7; 8,7 А и без ограничения
Отключение нагрузки по АКБ	при напряжении АКБ 21,0 В
Выходы «открытый коллектор»	пять выходов, ток каждого не более 100 мА
Защита от перегрева	аварийное отключение при температуре на радиаторе 90 °С
АКБ	две 12 В, рекомендуемая ёмкость 17…38 Ач
Габариты ШхВхГ без упаковки	не более 461×436×197 мм
Масса нетто (брутто)	не более 6,8 (7,2) кг

Общие данныеУсловия, общие для трёх исполнений.

Условия эксплуатации	от 0 до +40 °С, влажность не более 95% при 25 °С, закрытые помещения; токопроводящая пыль и пары агрессивных веществ недопустимы
Степень защиты	IP20 (по РЭ 12DC-24 и 24DC-18)
Корпус	металлический, настенный, с крышкой
Гарантия и срок службы	гарантия 5 лет, срок службы 10 лет
Режимы	«ОСНОВНОЙ» (от сети) и «РЕЗЕРВ» (от АКБ)

Как это работает и подключается

В режиме «ОСНОВНОЙ» при сетевом напряжении в допустимых пределах источник питает нагрузку и заряжает АКБ; при снижении сети ниже порога или при её отключении переходит на АКБ («РЕЗЕРВ»). Возврат на сеть у 12DC-18 и 12DC-24 происходит при восстановлении сети до 170 В.
Защита АКБ от глубокого разряда: нагрузка отключается при напряжении на АКБ ниже порога из таблицы (12DC-18 — 10,3…10,7 В, 12DC-24 — 10,9 В, 24DC-18 — 21,0 В).
Холодный запуск без сети: у 12DC-18 — заменить разряженную АКБ на заряженную до напряжения не ниже 12 В и замкнуть контакты колодки «ХОЛОДНЫЙ ПУСК» не менее чем на 3 с. У 12DC-24 АКБ должна быть заряжена не ниже 11,5 В, у 24DC-18 — не ниже 23 В; порядок для них — подключить АКБ с соблюдением полярности и проверить индикацию.
Термокомпенсация заряда работает только с подключённым термодатчиком; чувствительный элемент крепят липкой лентой к корпусу АКБ возле клеммы «+», с плотным прилеганием.
У 12DC-18 индикатор «ВЫХОД» в режиме «РЕЗЕРВ» мигает: один раз в секунду — напряжение АКБ выше 11,0…11,5 В, три раза в секунду — от 10,5 до 11,5 В; не светится — выход отключен (нет АКБ, напряжение менее 10,5 В или неисправен предохранитель АКБ).

Монтаж

Монтаж в помещении с ограниченным доступом посторонних лиц; расстояние от стенок корпуса до стен и соседнего оборудования — не менее 10–15 см (по РЭ 12DC-18). Корпус крепят шурупами к стене в вертикальном положении по разметке отверстий на задней стенке; РЭ допускают также установку на горизонтальную поверхность.
Подключение — только при отключенной сети и открытой крышке. Заземление — на клемму 1 (ЗЕМЛЯ) колодки «СЕТЬ» (у 12DC-18). Эксплуатация без защитного заземления запрещена.
Порядок у 12DC-18: джампером выставить ток заряда, проверить предохранители, подключить кабель нагрузки к колодке «НАГРУЗКА», перемычки АКБ к колодке «АКБ» (провода 2,5 мм²), термодатчик (провода 0,35 мм²), затем сетевые провода. Все работы с АКБ — в электрозащитных диэлектрических перчатках.
Подключение внешних цепей к информационным выходам и термодатчика — при отсутствии АКБ и отключенной сети. Напряжение питания внешней цепи на выходах «открытый коллектор» у 12DC-18 — в пределах 5…60 В, ток до 70 мА.
У 12DC-24 перед подключением сети извлекают сетевой предохранитель, выставляют перемычками ток заряда, подключают заземление, нагрузки к клеммам «ВЫХОД», при необходимости термодатчик, затем сеть 220 В 50 Гц; на сетевом кабеле обжимают трубчатые наконечники. Две АКБ для увеличения ёмкости соединяют параллельно перемычками из комплекта.
Провода, подводящие сеть, — с двойной изоляцией, сечением не менее 0,75 мм².

Примеры

Резервное питание нагрузки 12 В или 24 В с контролем состояния

Выходы «открытый коллектор» дают сигналы по сети, АКБ и выходу (у 12DC-18 три, у 12DC-24 и 24DC-18 пять); их можно завести на индикацию или внешнюю автоматику. Ток нагрузки на выход — до 70 мА (12DC-18) или до 100 мА (12DC-24, 24DC-18).

Подбор тока заряда под ёмкость АКБ

У 12DC-18 по РЭ: 18 А — АКБ не менее 100 Ач, 10 А — не менее 50 Ач, 7 А — не менее 38 Ач, 5 А — не менее 26 Ач. Ток заряда не должен превышать 20% номинальной ёмкости АКБ.

Частые вопросы

Какие бывают исполнения серии исп.5000?

SKAT-V.12DC-18 (12 В, до 18 А), SKAT-V.12DC-24 (12 В, до 24 А) и SKAT-V.24DC-18 (24 В, до 18 А). Корпуса у 12DC-24 и 24DC-18 одного размера, 461×436×197 мм.

Входит ли АКБ в комплект?

Нет. В комплекте термодатчик, перемычки для АКБ, вставки, руководство; АКБ заказывают отдельно (герметичные свинцово-кислотные 12 В).

Какая гарантия?

5 лет, срок службы 10 лет.

Нюансы и грабли

Не ставить в держатели предохранителей перемычки или вставки с номиналами, отличающимися от указанных в РЭ. Для 12DC-18 это 30 А (вставки плавкие 30 А 250 В — 2 шт. в комплекте).
Повторное включение 12DC-18 допустимо не ранее чем через 1 минуту после выключения; для 12DC-24 это тоже требование РЭ — выдерживайте паузу минимум 1 минуту.
Полностью выключать так: сначала сетевое напряжение, затем АКБ. Перед длительным хранением АКБ отсоединяют — иначе она разряжается.
Без термодатчика АКБ заряжается как при +25 °С, без поправки на температуру. Если АКБ стоит в холодном или горячем месте, подключите датчик.
У 12DC-18, если суммарный ток нагрузки 18 А и выше, АКБ начинает разряжаться. Не рекомендуется применять АКБ меньшей ёмкости, чем в таблице выбора тока заряда: ток заряда не должен быть выше 20% ёмкости, иначе АКБ перезаряжается и перегревается.
Меняя перемычку тока заряда у 12DC-18, сначала отключают сеть, открывают крышку и отсоединяют одну клемму АКБ, ставят перемычку, подключают клемму обратно, на 3 секунды замыкают «ХОЛОДНЫЙ ПУСК» и только потом подают сеть.
У 12DC-24 значения тока заряда в таблице 1 и в таблице выбора по ёмкости в РЭ немного различаются (3,6/6,4/9,4 и 3,8/6,9/9,7 А). Разница небольшая, но если АКБ требовательна к току заряда, сверяйтесь с её документацией.
12DC-24: не транспортировать изделие с установленными внутри АКБ.

Документация

Бастион — руководство по эксплуатации SKAT-V.12DC-18 исп.5000 (SKAT-V ИБП-12/18-2х40)
Бастион — руководство по эксплуатации SKAT-V.12DC-24 исп.5000
Бастион — руководство по эксплуатации SKAT-V.24DC-18 исп.5000
