SKAT-V исп.5М — герметичные РИП 12 В и 24/48 В на 18 А для установки на улице

Резервированные источники в герметичном настенном корпусе IP65, до -40 °C: 12 В / 18 А (АКБ 26–100 Ач) и 24 В + 48 В / 480 Вт (АКБ 17–250 Ач) с термокомпенсацией заряда.

Модели семейства

Общие данныеОбщее для обеих моделей исполнения 5М.

Корпус	герметичный металлический, настенный, с замком; IP65, IK10
Размеры без упаковки (ШхГхВ)	300х155х430 мм
Влажность	до 100% при 25 °C (исполнение для открытого воздуха и неблагоприятных условий)
Заряд АКБ	термокомпенсация с термодатчиком KTY81-120 (в комплекте), ограничение тока заряда перемычкой
Информационные выходы	«открытый коллектор» до 60 В
Индикация	светодиоды «СЕТЬ» (зелёный) и «ВЫХОД» (красный)
Гарантия	5 лет; срок службы 10 лет

SKAT-V.12DC-18 исп.5М12 В, суммарный ток нагрузки с зарядом АКБ до 18 А, одна АКБ 26–100 Ач.

Питающая сеть	170…250 В, 50 Гц
Выходное напряжение	12,4…13,8 В в режиме «ОСНОВНОЙ», 10,3…13,8 В в режиме «РЕЗЕРВ»
Напряжение заряда АКБ	13,0…13,8 В
Ток нагрузки	не более 18 А (в «ОСНОВНОЙ» вместе с зарядом АКБ и в «РЕЗЕРВ»)
Ограничение тока заряда АКБ	18; 10; 7 или 5 А (перемычкой)
АКБ	1 шт. 12 В, рекомендуемая ёмкость 26—100 Ач
Отключение нагрузки по разряду АКБ	10,3…10,7 В
Информационные выходы «ОК»	до 60 В, 70 мА
Масса нетто (брутто)	7,7 (8,2) кг
Рабочая температура	-40…+40 °C

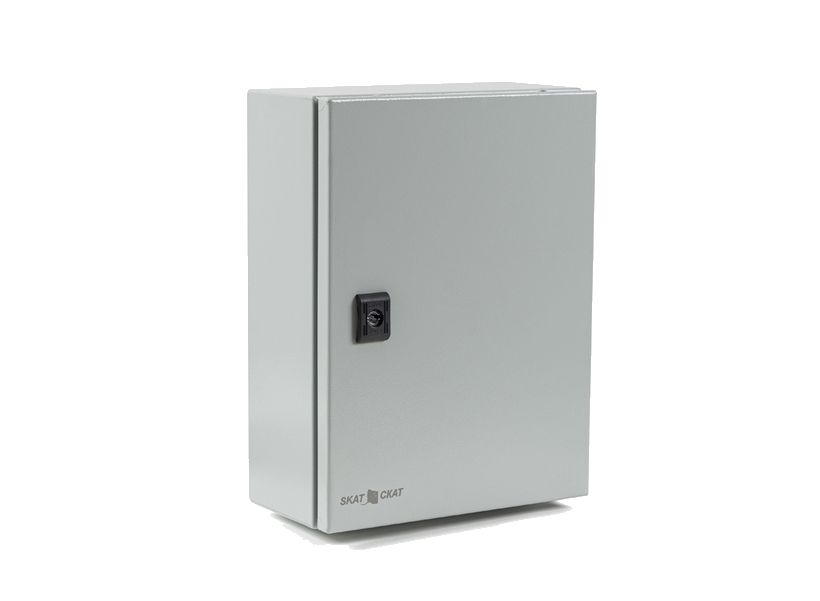

SKAT-V.24/48DC-18 исп.5МДва выхода — 24 В и 48 В, суммарная мощность 480 Вт, две АКБ 12 В (24 В), 17–250 Ач.

Питающая сеть	180…250 В, 50 Гц
Выход 24 В	27,3…27,7 В в «ОСНОВНОЙ» при +25 °C, 21,0…27,5 В в «РЕЗЕРВ»; ток не более 18 А (в «ОСНОВНОЙ» вместе с зарядом АКБ), в «РЕЗЕРВ» не более 20 А
Выход 48 В	47…48 В, ток не более 3 А
Суммарная мощность нагрузок с зарядом АКБ	не более 480 Вт
Напряжение заряда АКБ	27,2…27,5 В при +25 °C
Ограничение тока заряда АКБ	9,7; 6,9 или 3,8 А (перемычкой)
АКБ	2 шт. 12 В, рекомендуемая ёмкость 17—250 Ач
Отключение нагрузки по разряду АКБ	20,8…21,2 В
Информационные выходы «ОК»	до 60 В, 100 мА
Масса нетто (брутто)	8,4 (9,4) кг
Рабочая температура	-40…+50 °C

Как это работает и подключается

В режиме «ОСНОВНОЙ» источник питает нагрузку и заряжает АКБ, при пропадании сети автоматически переходит на АКБ («РЕЗЕРВ»), при восстановлении сети (не ниже 170 В у 12DC-18) возвращается.
При снижении напряжения АКБ до порога защиты от глубокого разряда нагрузка отключается, индикатор «ВЫХОД» гаснет.
Ток заряда АКБ ограничивается перемычкой «джампер» по таблице РЭ: для 12DC-18 — 18 А при АКБ не менее 100 Ач, 10 А — не менее 50 Ач, 7 А — не менее 38 Ач, 5 А — не менее 26 Ач.
Холодный пуск у 12DC-18: при исправной заряженной АКБ (не ниже 12,0 В) и отсутствии сети замкнуть контакты колодки «ХОЛОДНЫЙ ПУСК» не менее чем на 3 секунды. У 24/48DC-18 холодный запуск — при АКБ, заряженной до напряжения не менее 23 В.
Индикатор «ВЫХОД» у 12DC-18 в режиме «РЕЗЕРВ»: мигает 1 раз в секунду — выход в норме и напряжение АКБ выше 11,0…11,5 В; 3 раза в секунду — выход в норме, АКБ от 10,5 до 11,5 В; не светится — выход отключен (нет АКБ, напряжение ниже 10,5 В или сгорел предохранитель АКБ).

Монтаж

Монтаж — на стене или вертикальной поверхности, кабельными вводами вниз, в месте с ограниченным доступом, без прямого солнца. Расстояние от стенок корпуса до стен и соседнего оборудования — не менее 10-15 см.
Кронштейны настенного крепления и крепёж — в комплекте. Подключение — при отключённой сети и открытой дверце: заземление на колодку «СЕТЬ», перемычка тока заряда, проверка предохранителей, нагрузка с соблюдением полярности, информационные выходы, кабель АКБ, при необходимости термодатчик, затем сетевые провода с соблюдением фазировки.
Термодатчик KTY81-120 крепят липкой лентой на корпусе АКБ рядом с клеммой «+», плотно прижав. Без термодатчика заряд идёт без термокомпенсации по значениям для +25 °C.
Провода информационных выходов и термодатчика подключают при отсутствии АКБ и отключённой сети. Сетевые провода — в двойной изоляции сечением не менее 0,75 мм2.
Перед закрытием дверцы внутрь вкладывают силикагель, дверцу запирают на замок.
Проверка: подать сеть, убедиться, что индикаторы светятся и выход в норме; отключить сеть — индикатор «СЕТЬ» гаснет, источник уходит на АКБ; вновь подать сеть.

Примеры

Питание уличной камеры или радиооборудования на столбе

Герметичный корпус IP65 ставится на стене или другой вертикальной поверхности вне здания; провода входят через герметичные кабельные вводы в нижней стенке.

Передача состояния источника в систему мониторинга

На колодку информационных выходов выведены сигналы «ОК» (сеть, АКБ, выход) — можно подключить внешнюю индикацию или автоматику с током до 70 мА (для 12 В) или 100 мА (для 24/48 В).

Частые вопросы

Какие АКБ нужны?

У 12DC-18 — одна АКБ 12 В ёмкостью 26—100 Ач; у 24/48DC-18 — две АКБ 12 В (напряжение заряда 27,2…27,5 В) ёмкостью 17—250 Ач.

Можно ли ставить на улице?

Да, корпус IP65 рассчитан на открытый воздух и круглосуточную работу при -40…+40 °C (12DC-18) и -40…+50 °C (24/48DC-18).

Какая гарантия?

5 лет со дня продажи, срок службы 10 лет.

Нюансы и грабли

Открывать дверцу при включённом сетевом напряжении запрещено; внутри корпуса опасное напряжение, достигающее 400 В.
Работа без защитного заземления запрещена; монтаж АКБ и источника выполняют в диэлектрических перчатках.
Нельзя ставить в держатели перемычки или плавкие вставки номиналов, отличающихся от указанных в РЭ. Повторное включение допустимо не ранее чем через одну минуту после выключения.
Для полного выключения сначала отключают сеть, затем АКБ; выключенный источник продолжает разряжать АКБ — перед длительным хранением АКБ отсоединяют.
Ток заряда не должен превышать 20% ёмкости АКБ — батареи меньше рекомендуемой ёмкости ставить нельзя: перезаряд и перегрев.
На холоде ёмкость АКБ падает: при 0 °C теряется до 50%, при минус 20 °C остаётся 30% — время работы в резерве сильно сокращается. Ниже минус 10 °C РЭ рекомендует устройство обогрева АКБ.
