БК-12/24-RS485-01 — распределение питания и резервированный RS-485 в шкафу

Плата на DIN-рейку в шкафу: раздаёт питание на 7 приборов с индивидуальной защитой по току и даёт резервированную RS-485 из двух изолированных портов. Для «Сириуса» и С2000М исп.02.

Модели семейства

БК-12-RS485-01 АЦДР.426475.012-01исполнение на входное питание 10…14 В

Входное напряжение	10…14 В (основной и резервный ввод)
Собственный ток потребления	не более 150 мА
Выходы питания приборов	7, до 0,65 А на выход
Выходы внутреннего RS-485	7, длина линии до каждого прибора не более 10 м
Изолированные интерфейсы RS-485	2, длина при 9600 бит/с не более 3000 м
Корпус	156×86×58 мм, 0,2 кг, IP монтажного устройства не менее IP30
Температура	от минус 30 до +50 °C
Готовность к работе	не более 3 с; наработка на отказ 80000 ч, срок службы 10 лет

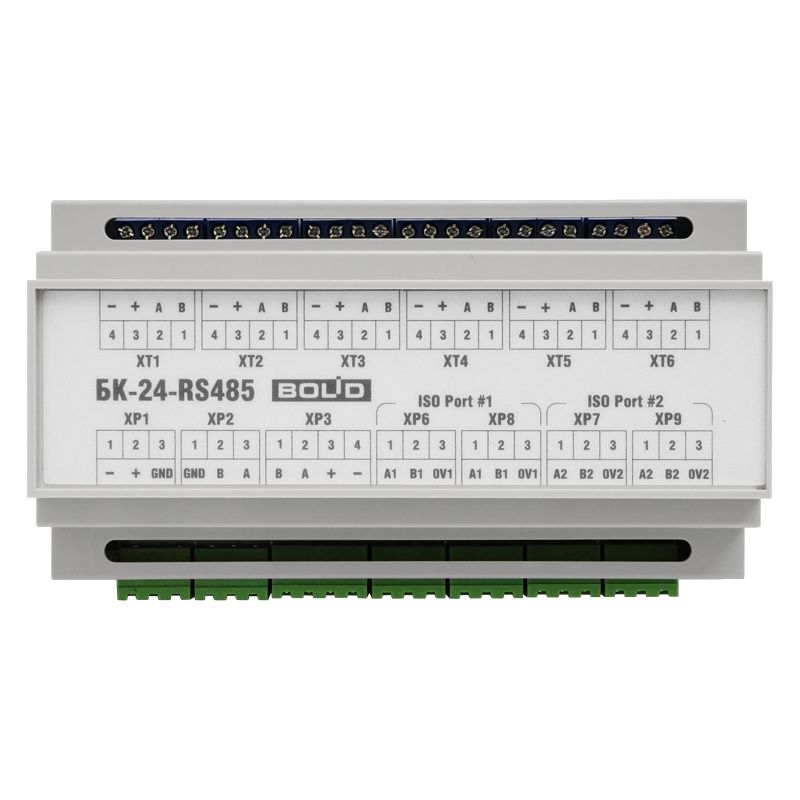

БК-24-RS485-01 АЦДР.426475.024-01исполнение на входное питание 20…29 В

Входное напряжение	20…29 В (основной и резервный ввод)
Собственный ток потребления	не более 80 мА
Выходы питания приборов	7, до 0,4 А на выход
Выходы внутреннего RS-485	7, длина линии до каждого прибора не более 10 м
Изолированные интерфейсы RS-485	2, длина при 9600 бит/с не более 3000 м
Корпус	156×86×58 мм, 0,2 кг, IP монтажного устройства не менее IP30
Температура	от минус 30 до +50 °C
Готовность к работе	не более 3 с; наработка на отказ 80000 ч, срок службы 10 лет

Как это работает и подключается

БК организует одну внутреннюю линию RS-485 (для приборов в том же шкафу, до 10 м на прибор) и две изолированные внешние линии RS-485 для связи с контроллером за пределами шкафа; обрыв или КЗ одной внешней линии не влияет на вторую.
Питание приборов в шкафу раздаётся с 7 выходов с индивидуальной защитой по току каждого выхода и автоматическим восстановлением после устранения КЗ или перегрузки.
Обновление встроенного ПО — по одному из изолированных интерфейсов RS-485 программой Orion_prog («Firmware Update»); для входа в режим программирования на плате надевается джампер на разъём ХР5 («PROG»), после чего два светодиода мигают с частотой 1 Гц; в режиме программирования БК занимает адрес 127, который должен быть свободен.

Монтаж

БК монтируется на DIN-рейку внутри шкафа/бокса; степень защиты монтажного устройства должна быть не менее IP30, без установки в отдельное взрывозащищённое исполнение блок нельзя использовать во взрывопожароопасных помещениях.
Заземление контакта ХР1.3 к контуру заземления — обязательный первый шаг подключения; эксплуатация без заземления и со снятой крышкой корпуса запрещена.
Сечение проводов: для линии RS-485 — 0,12…2 кв. мм (многожильный) или 0,4…1,0 мм (одножильный); для цепей питания приборов и самого БК — 0,5…2 кв. мм (многожильный) или 1…2 мм (одножильный), с учётом падения напряжения при максимальном токе нагрузки.
Если БК стоит в начале или в конце линии интерфейса, оконечные резисторы подключаются джамперами на ХР10 (изолированный интерфейс №1) и ХР11 (№2) внутри корпуса.

Примеры

Шкаф с несколькими компонентами ППКУП «Сириус»

БК раздаёт питание на приборы внутри шкафа и выводит два изолированных порта RS-485 на «ЛИНИЯ 1»/«ЛИНИЯ 2» резервированного интерфейса «Сириуса»: обрыв или КЗ одного порта не роняет связь по второму.

Малый объект с пультом С2000М исп.02

Для резервирования RS-485 к пульту оба изолированных порта БК подключаются к двум интерфейсам С2000М исп.02.

Частые вопросы

Чем отличаются БК-12-RS485-01 и БК-24-RS485-01?

Только диапазоном входного питания и токовыми параметрами: БК-12 — 10…14 В, до 0,65 А на выход; БК-24 — 20…29 В, до 0,4 А на выход. Остальная конструкция и функции (7 выходов питания, 7 внутренних портов RS-485, 2 изолированных внешних порта) одинаковы.

Можно ли использовать БК без монтажного шкафа?

РЭ требует установки БК внутри монтажного устройства (шкаф, бокс) со степенью защиты не менее IP30 — как самостоятельный уличный или открытый монтаж БК не предусмотрен.

Нюансы и грабли

БК-12 и БК-24 отличаются только диапазоном входного питания и максимальным током выхода (0,65 А / 3 А общий у БК-12, 0,4 А / 2 А общий у БК-24 — из схемы Приложения А) — перепутать модели значит неверно посчитать резерв ИВЭПР.
Длина «внутреннего» (неизолированного) RS-485 внутри шкафа ограничена 10 м на прибор — это не общая длина линии, а именно расстояние до каждого прибора от БК.
Извлечение платы из корпуса автоматически аннулирует гарантию — БК не предназначен для вскрытия на объекте.
При включении режима программирования (джампер на XP5) БК занимает адрес 127: если на линии уже есть устройство с этим адресом, будет конфликт — адрес должен быть свободен.
