БРИЗ / БРИЗ-03 / БРИЗ-Т — изолятор КЗ для ответвлений ДПЛС С2000-КДЛ

Врезается в двухпроводную линию С2000-КДЛ, отсекает ответвление с КЗ и сам восстанавливает его. БРИЗ — прямоугольный корпус, БРИЗ-03 — круглый, БРИЗ-Т — с другими токами срабатывания.

Модели семейства

БРИЗ АЦДР.426475.004прямоугольный корпус 56×38×20 мм

Напряжение питания (ДПЛС)	от 6 до 12 В
Ток потребления	в дежурном режиме не более 40 мкА, в режиме КЗ не более 3 мА
Пороговое напряжение срабатывания	от 2,9 до 3,4 В
Время срабатывания	не более 200 мс
Количество на ДПЛС	до 127 БРИЗ
Корпус	IP20, 56×38×20 мм, 0,04 кг
Температура	от минус 30 до +55 °C
Наработка на отказ	80000 ч, срок службы 10 лет

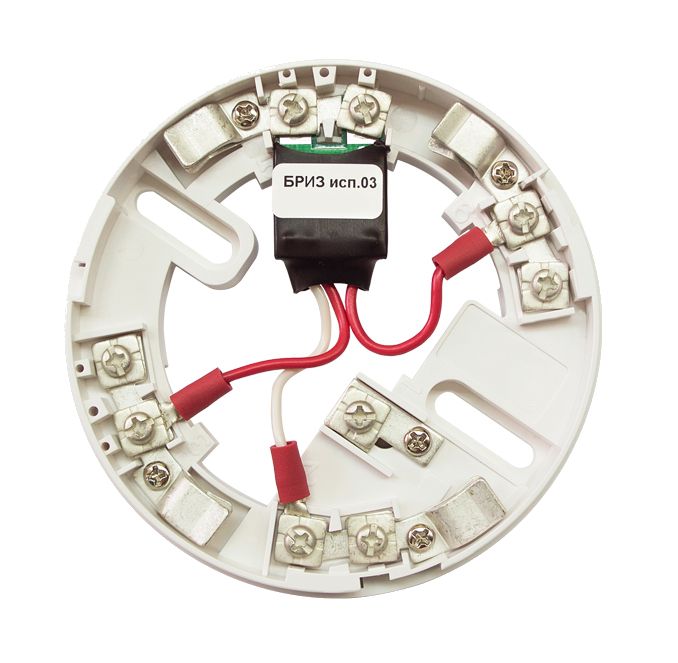

БРИЗ исп.03 АЦДР.426475.004-03круглый корпус, диаметр 100 мм

Напряжение питания (ДПЛС)	от 6 до 12 В
Ток потребления	в дежурном режиме не более 40 мкА, в режиме КЗ не более 3 мА
Пороговое напряжение срабатывания	от 2,9 до 3,4 В
Время срабатывания	не более 200 мс
Количество на ДПЛС	до 127 БРИЗ-03
Корпус	IP20, диаметр не более 100 мм, высота не более 16 мм, 0,1 кг
Температура	от минус 30 до +55 °C
Наработка на отказ	80000 ч, срок службы 10 лет

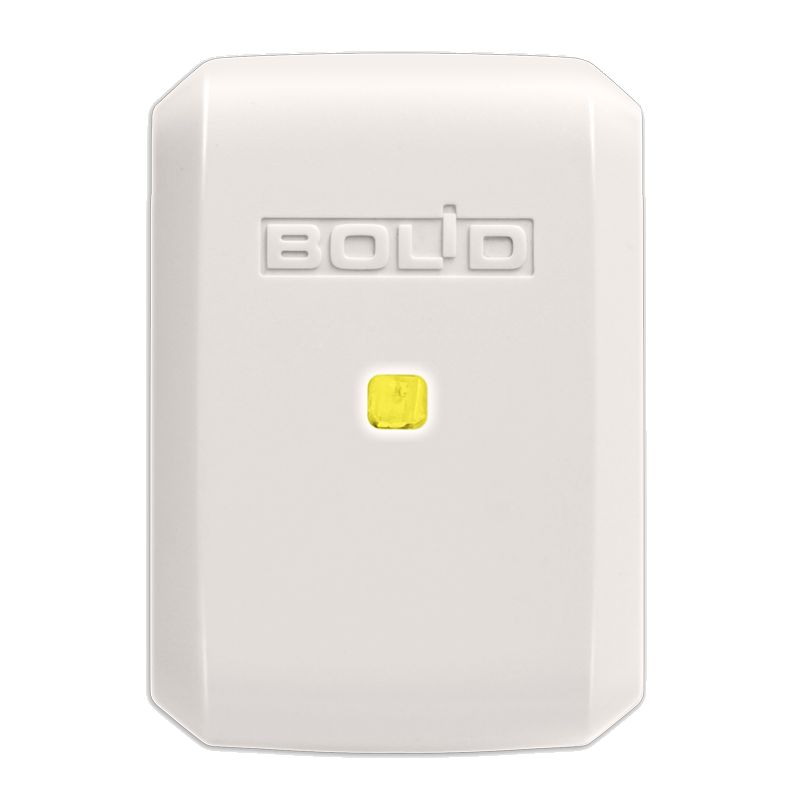

БРИЗ-Т АЦДР.426475.004-04прямоугольный корпус 56×38×20 мм, другие токи срабатывания

Напряжение питания (ДПЛС)	от 6 до 12 В
Ток потребления	в дежурном режиме не более 200 мкА, в режиме КЗ не более 6 мА
Пороговое напряжение срабатывания	от 2,9 до 3,4 В
Время срабатывания	не более 200 мс
Количество на ДПЛС	до 127 БРИЗ-Т
Корпус	IP20, 56×38×20 мм, 0,04 кг
Температура	от минус 30 до +55 °C
Наработка на отказ	80000 ч, срок службы 10 лет

Как это работает и подключается

Работает с контроллерами двухпроводной линии связи «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С» в составе ИСО «Орион».
Контролирует линию с двух сторон и отключает ту сторону, где обнаружено КЗ; восстановление после устранения КЗ — автоматическое, без выезда на объект.
Индикация: жёлтый светодиод выключен в дежурном режиме, включён постоянно (либо мерцает) в режиме КЗ.

Монтаж

БРИЗ и БРИЗ-Т — прямоугольный корпус 56×38×20 мм; БРИЗ-03 — круглый корпус диаметром до 100 мм и высотой до 16 мм: под одну и ту же задачу выбор формы зависит от места врезки в трассу.
На один ДПЛС можно поставить до 127 блоков БРИЗ (или БРИЗ-03/БРИЗ-Т соответствующей модели) — считать по проекту, не «на глаз».

Примеры

Ответвление ДПЛС в дальний угол объекта

БРИЗ ставится в точке ветвления кольца или радиального луча КДЛ — если на отходящем участке случится КЗ, БРИЗ отключит только его, остальная линия и до 127 таких блоков на ДПЛС продолжают работать.

Частые вопросы

Чем БРИЗ-03 отличается от обычного БРИЗ?

Только формой корпуса — БРИЗ-03 круглый (диаметр до 100 мм, высота до 16 мм) вместо прямоугольного 56×38×20 мм. Электрические параметры (питание 6…12 В, ток КЗ до 3 мА, порог срабатывания 2,9…3,4 В) у обеих моделей одинаковые.

Сколько БРИЗ можно поставить на одну линию КДЛ?

До 127 блоков на ДПЛС — для любой из трёх моделей (БРИЗ, БРИЗ-03, БРИЗ-Т).

Нюансы и грабли

БРИЗ-Т внешне и по габаритам (56×38×20 мм) не отличить от обычного БРИЗ, но у него другой дежурный ток (200 мкА против 40 мкА) и ток в режиме КЗ (6 мА против 3 мА) — сверяться по маркировке и РЭ, а не по форме корпуса.
Время технической готовности после включения — 1 с у всех трёх моделей; путать с временем срабатывания (200 мс) при самом КЗ не стоит — это разные параметры.

Документация

Болид (НВП) — БРИЗ АЦДР.426475.004, РЭ
Болид (НВП) — БРИЗ исп.03 АЦДР.426475.004-03, РЭ
Болид (НВП) — БРИЗ-Т АЦДР.426475.004-04, РЭ
