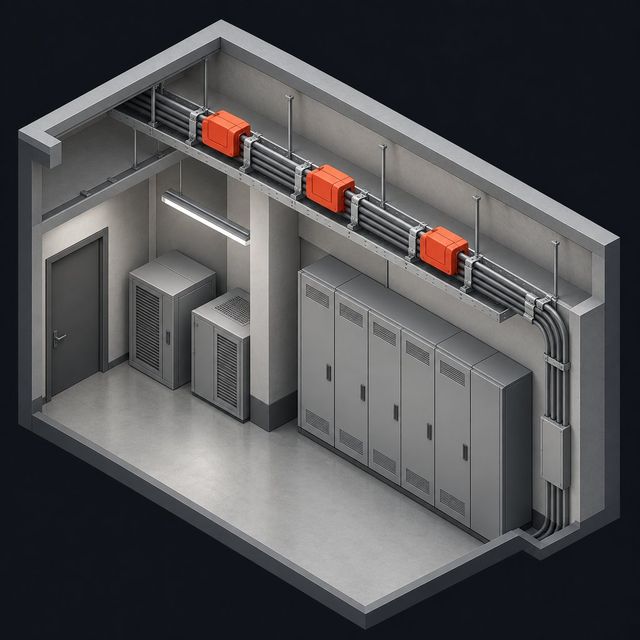

Изоляторы короткого замыкания

Изолятор короткого замыкания — то, чего нет в пороговых системах

Замыкание в адресной линии способно положить её целиком. Чтобы этого не случилось, в линию ставят изоляторы: при коротком они отсекают повреждённый участок, а остальная линия продолжает жить. Устройство маленькое и на схеме почти незаметное, но именно оно определяет, потеряете вы этаж или один кусок коридора.

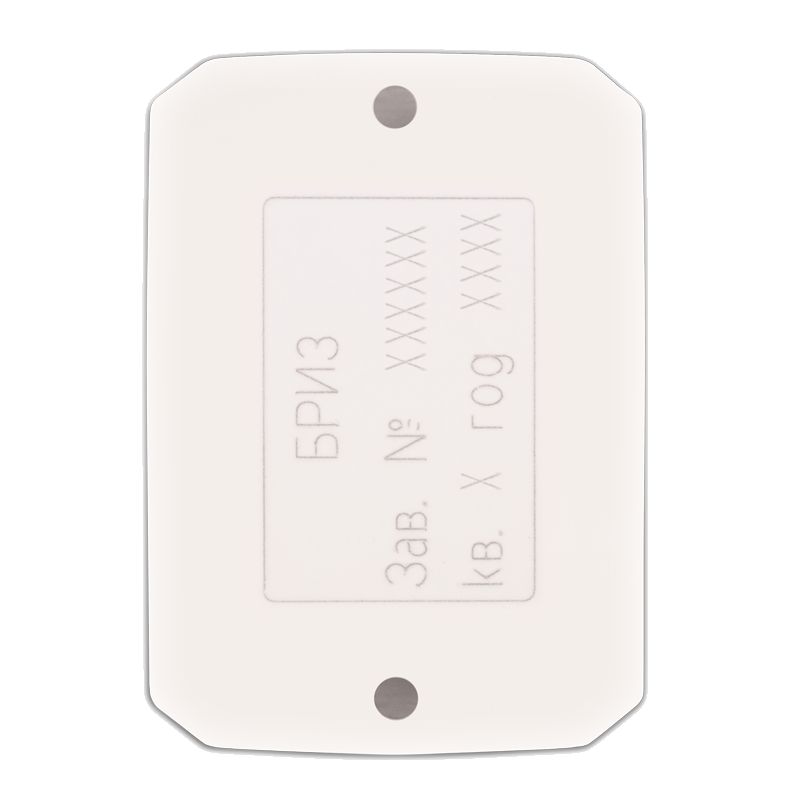

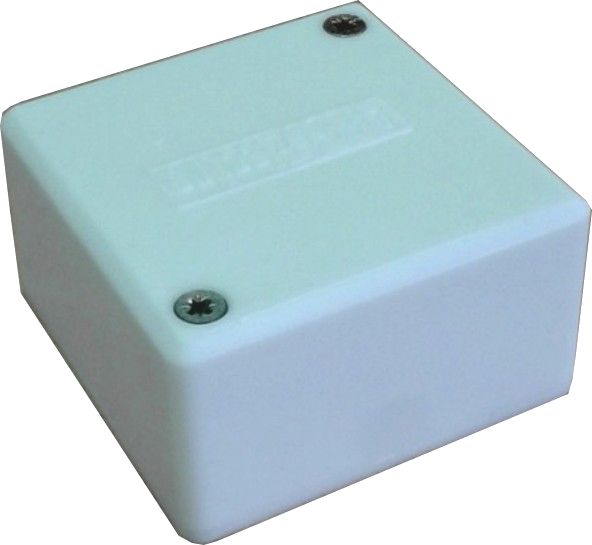

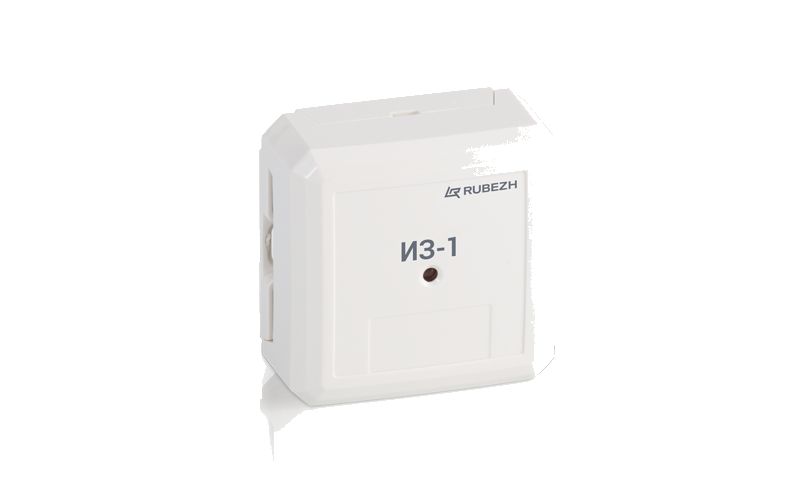

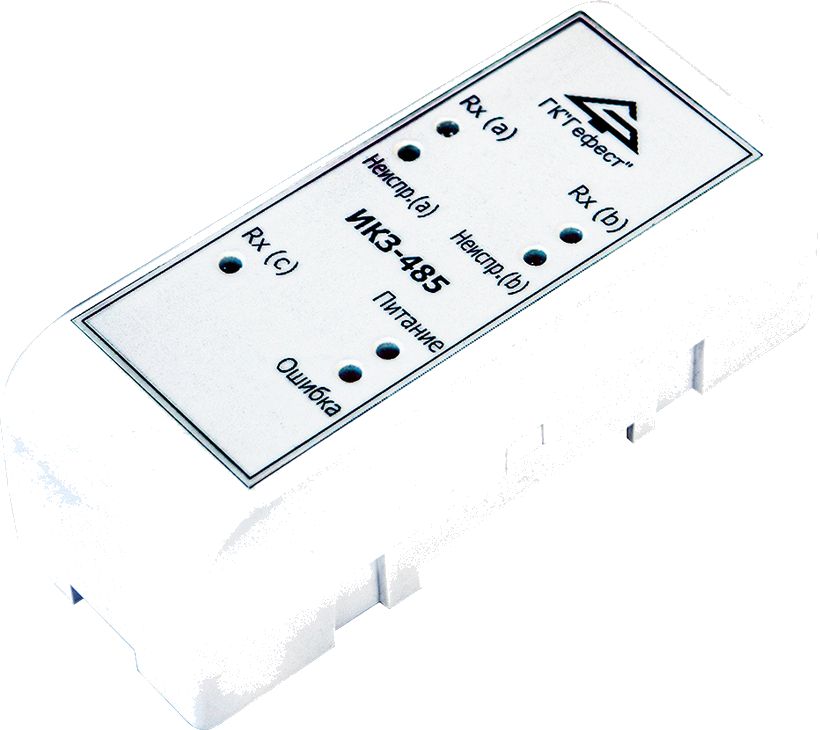

Изолятор короткого замыкания

Замыкание способно положить всю линию, поэтому в неё ставят изоляторы: при коротком они отсекают повреждённый участок, остальное продолжает работать. На чертежах изолятор часто идёт пометкой рядом с адресом устройства, и его легко не заметить при чтении проекта.

Обрыв адресной линии: кольцо спасает, луч — нет

Адресную линию часто делают кольцом: конец возвращают в прибор. Тогда при обрыве устройства остаются на связи с двух сторон, и система продолжает работать. Если линия проложена лучом, всё, что за обрывом, теряется разом — и это обычно десятки устройств, а не одно.

Кольцо здесь не просто удобство. СП 484.1311500.2020 (п. 6.3.5) требует: единичная неисправность линии связи не должна приводить к потере связи более чем с 24 автоматическими извещателями, более чем с одним ручным, с автоматическими и ручными одновременно и с извещателями больше чем одной зоны контроля (ЗКСПС). Слова «кольцо» в пункте нет, но адресная линия на десятки устройств, собранная лучом, этому не соответствует: один обрыв отрежет всё, что за ним. Поэтому на практике адресную систему без кольца не принимают.

Кольцо спасает от обрыва, а от короткого замыкания — изоляторы (карточка 7). Их расставляют так, чтобы при замыкании между двумя соседними изоляторами выпадало не больше, чем разрешает тот же пункт.
