С2000-АР1 — адресный расширитель на 1 шлейф для КДЛ «Ориона»

Компактный адресный модуль подключает неадресный извещатель с сухим контактом в ДПЛС КДЛ, контролирует шлейф и блокировки корпуса. Три исполнения: базовое, повторное и влагозащищённое IP68.

Модели семейства

С2000-АР1 исп.01 / исп.02 (АЦДР.426461.001-01 / -02)Базовое исполнение, 1 контролируемая цепь, IP41.

Питание (ДПЛС)	от 8 до 11 В, ток потребления не более 0,6 мА
Готовность к работе	не более 15 с
Контролируемые цепи	1
Защита корпуса	IP41
Температура	от минус 30 до +55 °C
Габариты, масса	14×16×5 мм, не более 5 г

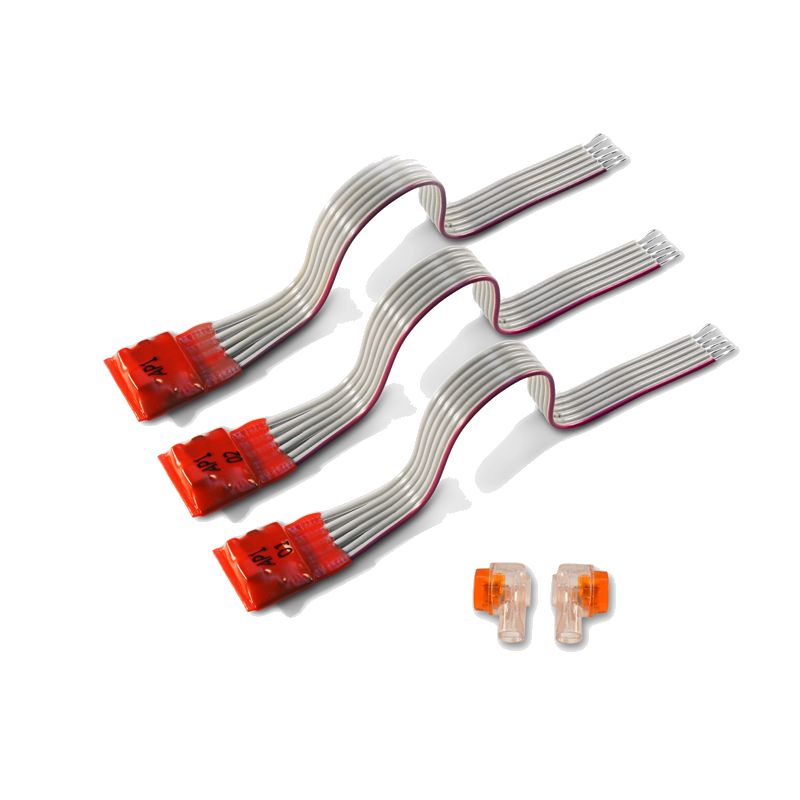

С2000-АР1 исп.03 (АЦДР.426461.001-03)Влагозащищённое исполнение с 2 контролируемыми цепями.

Питание (ДПЛС)	от 8 до 11 В, ток потребления не более 0,6 мА
Контролируемые цепи	2
Защита корпуса	IP68
Температура	от минус 45 до +55 °C
Влажность	до 100 %
Габариты, масса	15×17×6 мм, не более 5 г

Как это работает и подключается

Контроль состояния КЦ охраны и блокировки, передача извещений в качестве входа КДЛ, хранение в энергонезависимой памяти адреса обмена по ДПЛС.
Применяется также для контроля систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания) и иных технологических систем с выходом «сухой контакт».

Монтаж

Исп.03 (IP68) подходит для влажных и уличных зон — расширенный диапазон температур от минус 45 °C и защита до 100 % влажности.
Исп.01/02 (IP41) — для сухих помещений, компактный размер 14×16×5 мм.

Примеры

Подключение неадресного извещателя

АР1 применяется с контроллерами «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С» для подключения извещателя с выходом «сухой контакт» в ДПЛС КДЛ.

Частые вопросы

Чем исп.03 отличается от исп.01/02?

Исп.03 — влагозащищённое (IP68), с 2 контролируемыми цепями вместо 1 и более широким диапазоном температур (от минус 45 °C).

Нюансы и грабли

Исп.01/02 рассчитаны на 1 контролируемую цепь, исп.03 — на 2: при проектировании линии с двумя шлейфами на одном АР1 нужно исп.03.

Документация

Болид (НВП) — «С2000-АР1 исп.01», руководство по эксплуатации АЦДР.426461.001-01 РЭп Изм.10 от 25.12.2025
Болид (НВП) — «С2000-АР1 исп.02», руководство по эксплуатации АЦДР.426461.001-02 РЭп Изм.10 от 25.12.2025
Болид (НВП) — «С2000-АР1 исп.03», руководство по эксплуатации АЦДР.426461.001-03 РЭп Изм.9 от 25.12.2025
