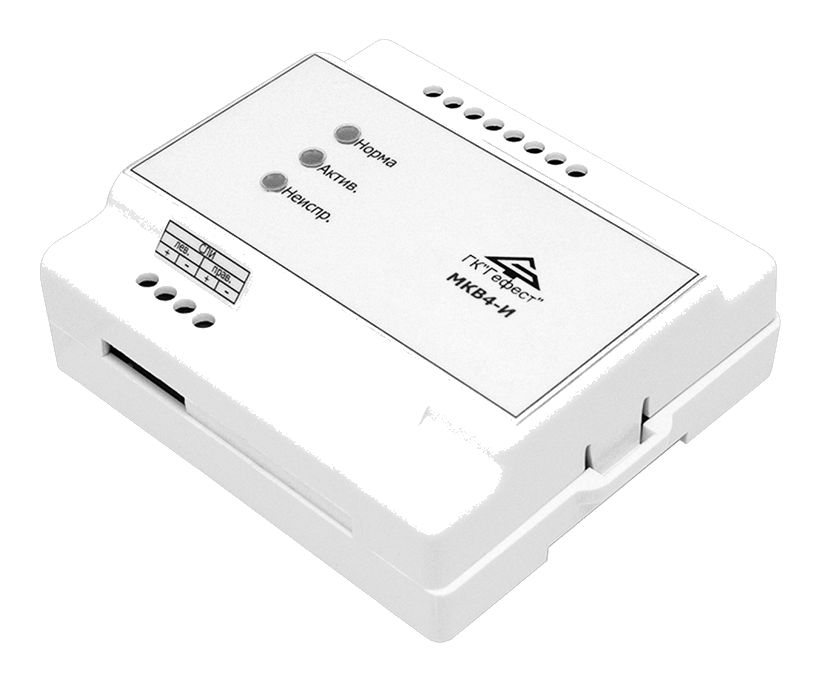

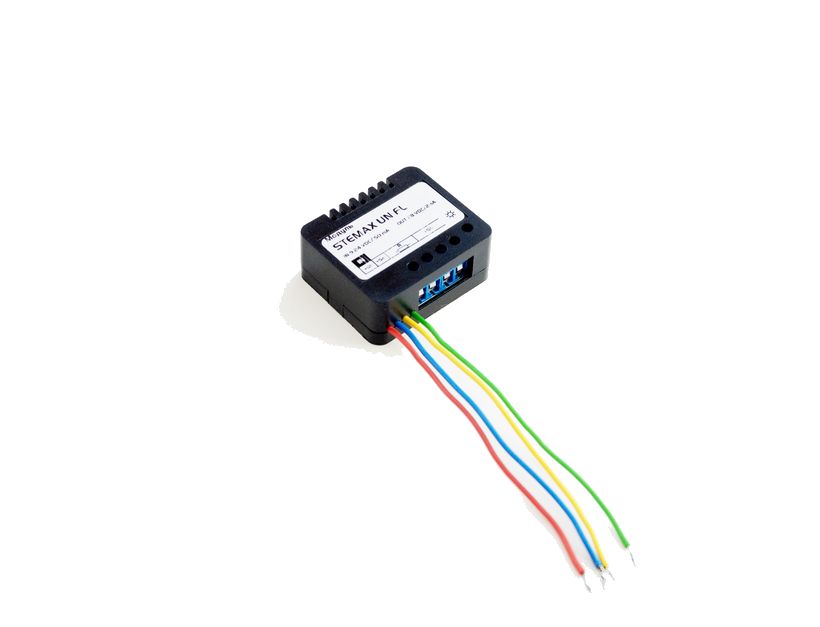

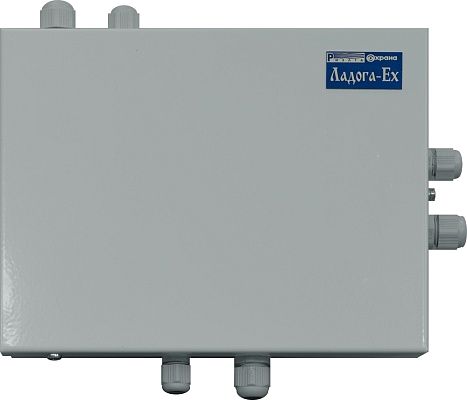

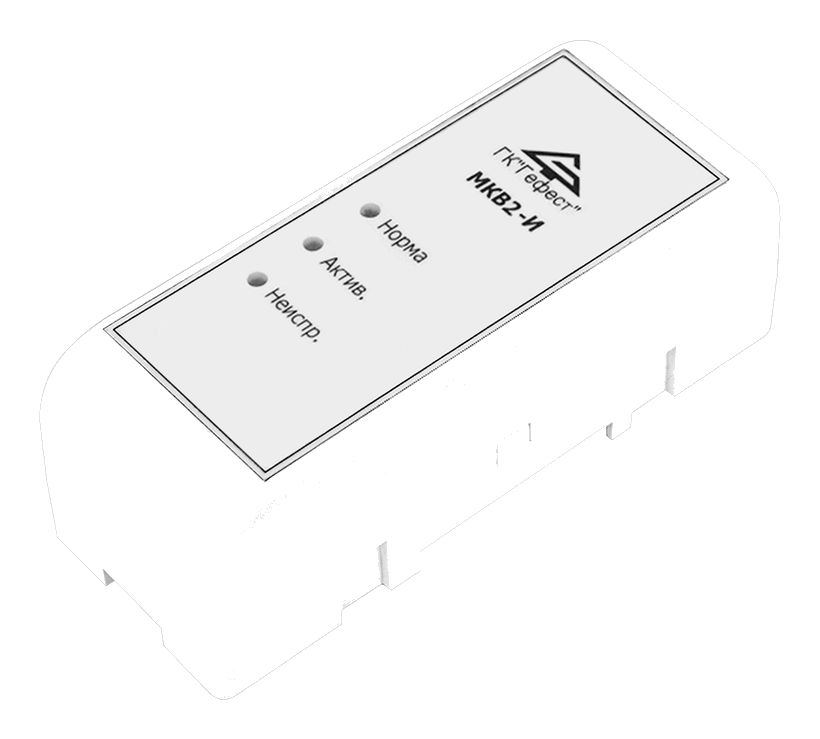

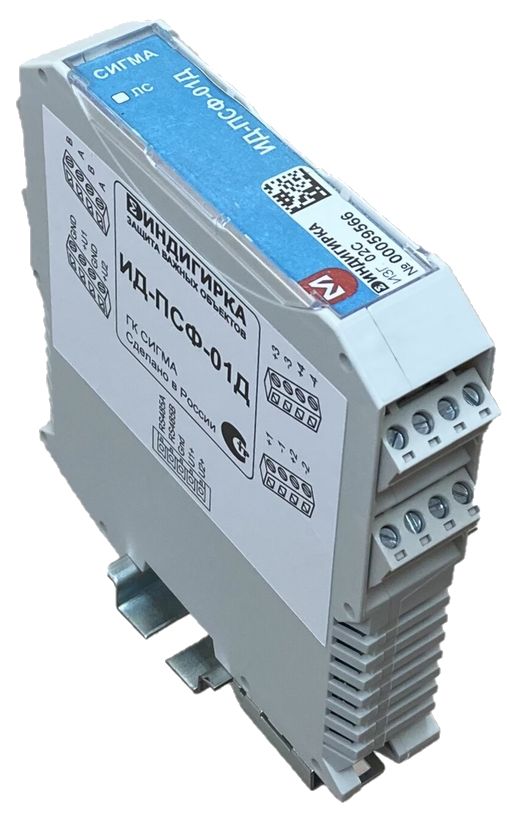

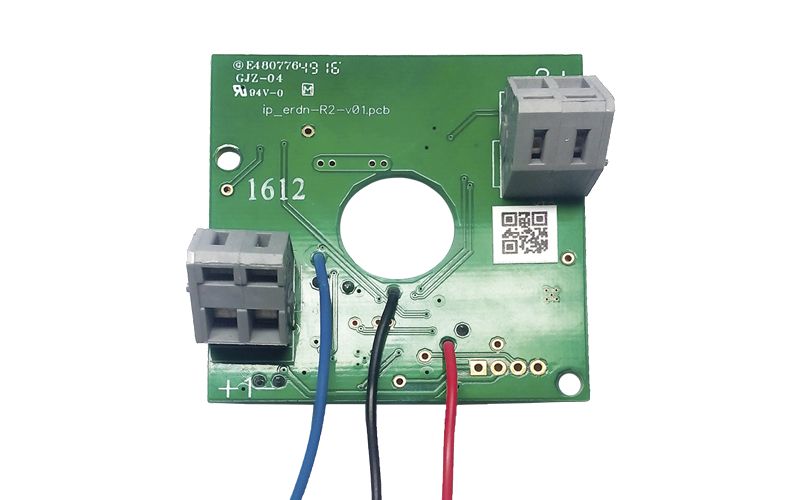

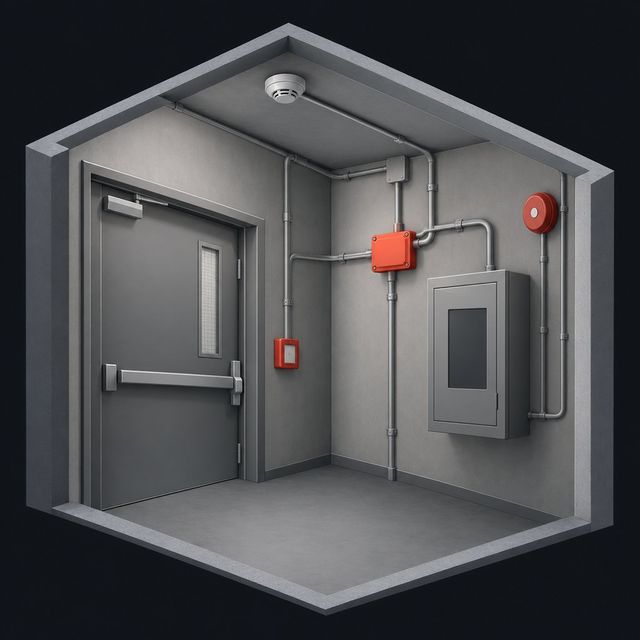

Адресные метки и входные модули

Система умеет говорить только на своём языке

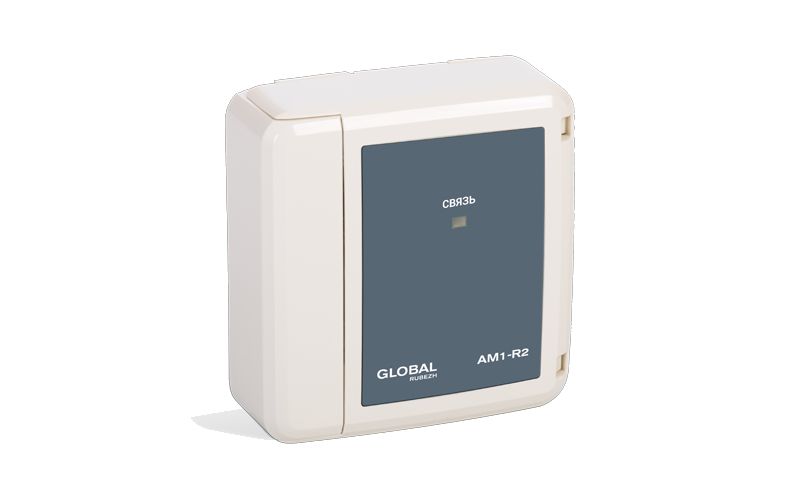

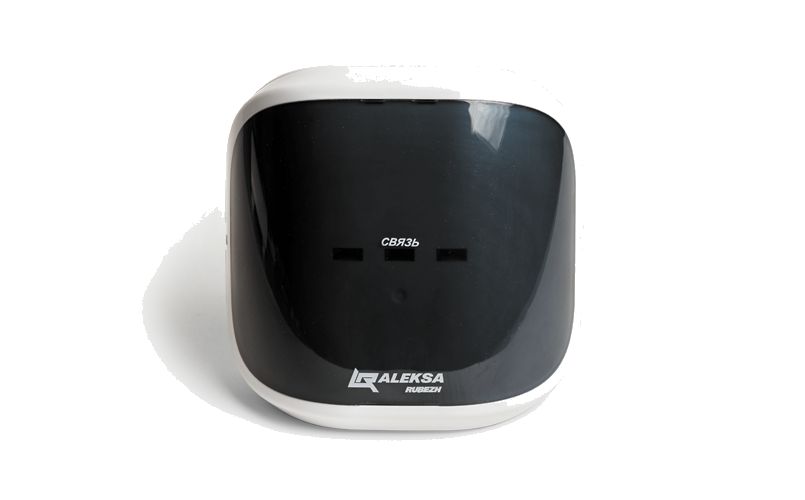

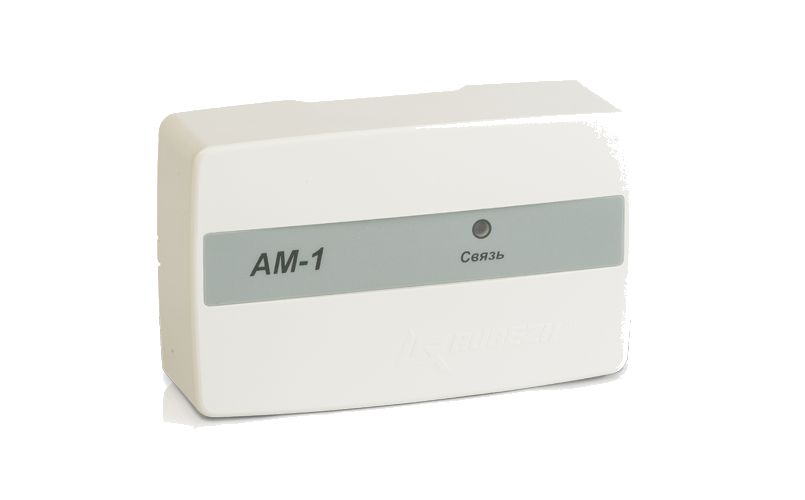

Адресная линия — это обмен сообщениями по своему протоколу. Всё, что не умеет так разговаривать — сухой контакт задвижки, старый пороговый шлейф, чужой прибор, — подключается через модуль. Модуль с одной стороны говорит по-адресному, с другой выглядит как обычная электрическая цепь.

Вход и выход — разные задачи

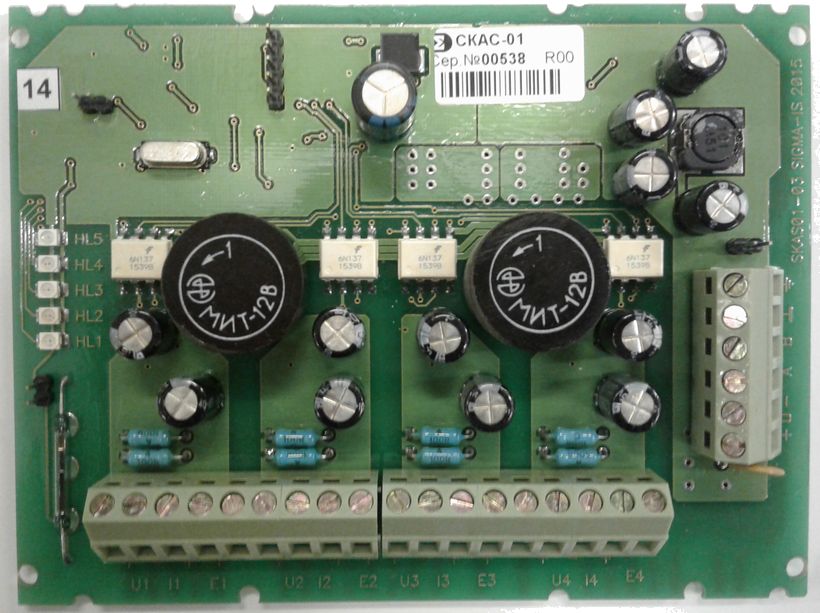

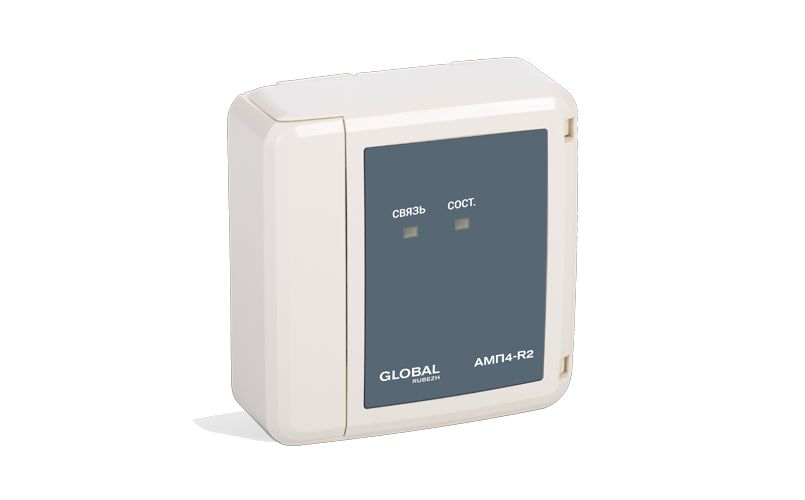

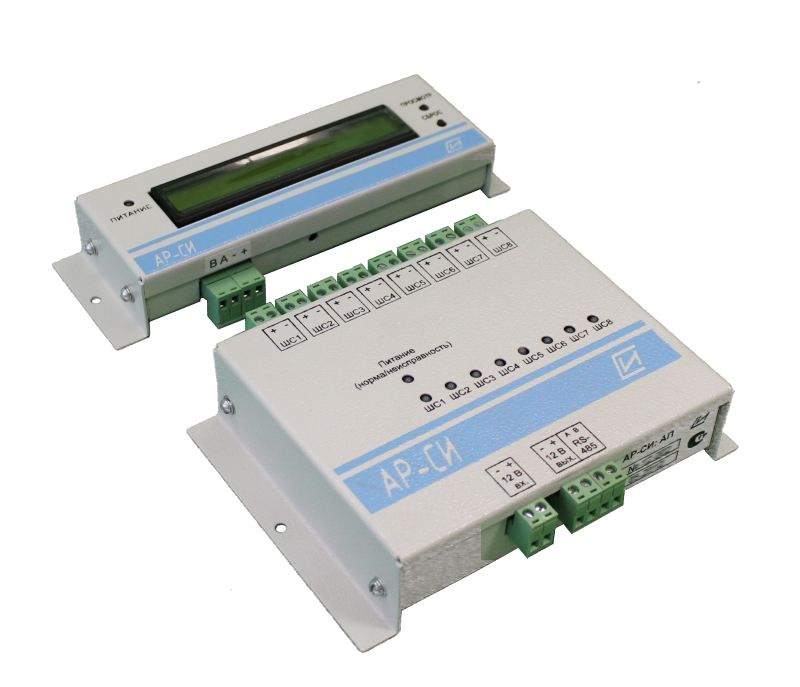

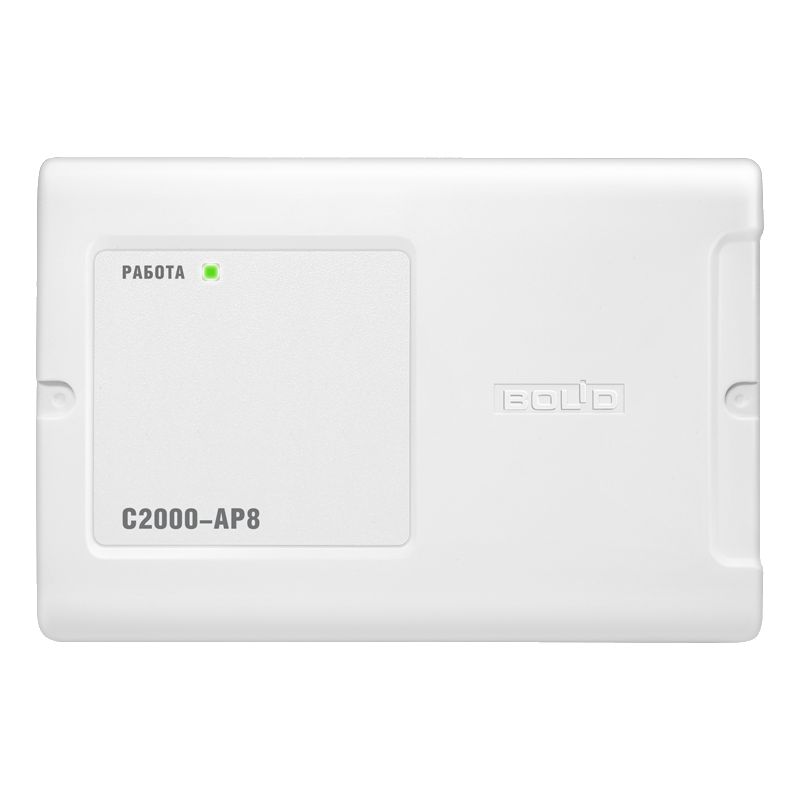

Модуль с входом читает состояние чужого устройства: замкнут контакт или нет. Модуль с выходом, наоборот, управляет: замыкает цепь по команде. Есть устройства с тем и другим, и путаница «купили не то» начинается именно здесь.

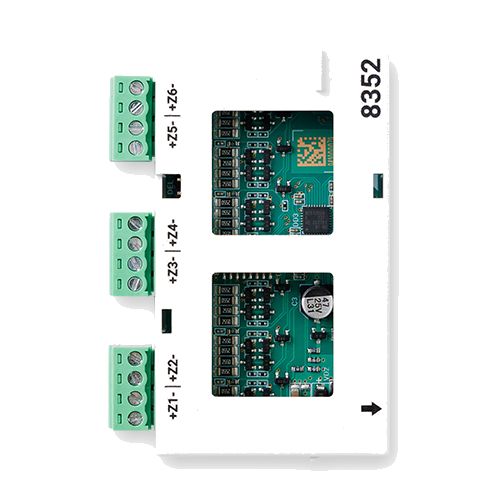

Модуль — это тоже адрес на линии

Он занимает позицию, как обычное устройство, и точно так же получает номер. Значит, его надо учитывать в ёмкости линии и в конфигурации, а при монтаже — не забыть выставить адрес.

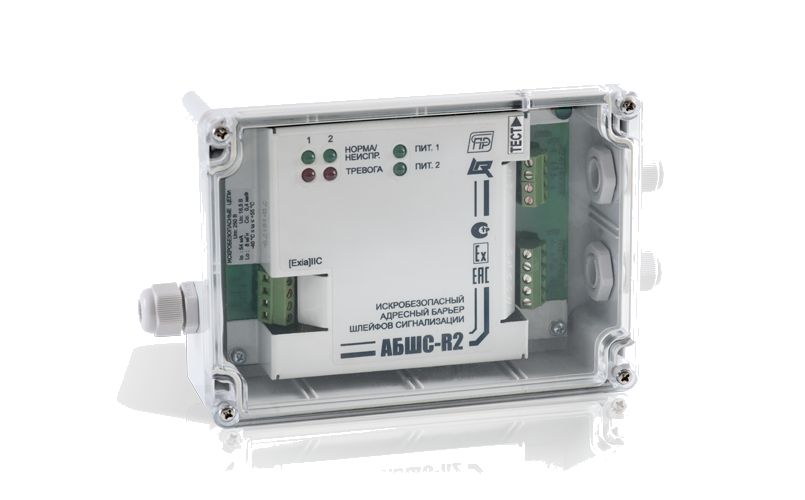

У входа модуля свои правила контроля линии

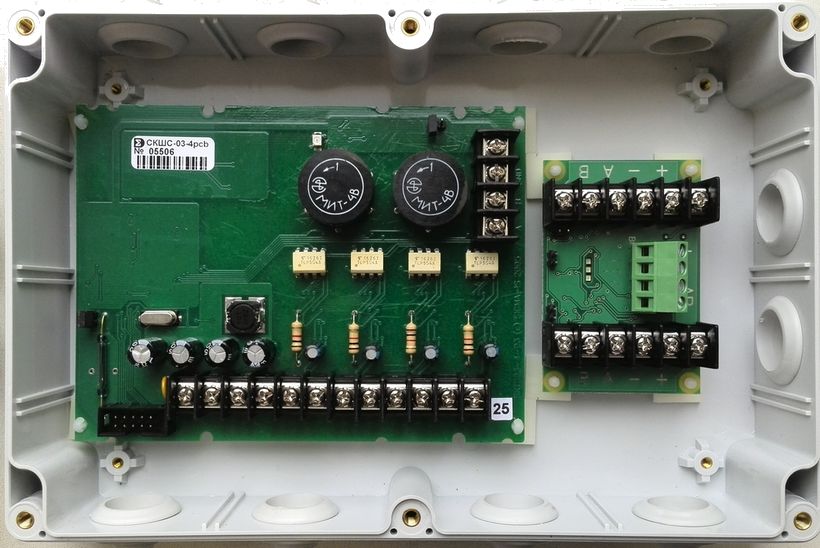

Вход, который следит за сухим контактом, обычно контролирует линию так же, как шлейф: с резисторами, по сопротивлению. Отсюда весь разбор из курса про контроль линии: где ставить резисторы, что будет при переносе их к клеммам и почему схему при этом надо перевернуть.

Бывает, что линия — всего сорок сантиметров

Клапан запора воды и модуль, который его контролирует, стоят в сорока сантиметрах друг от друга. Оба конца линии у вас перед глазами, дотянуться рукой. Провод до датчика настолько короткий, что резисторы ставят у клемм модуля, — контроль линии при этом сохраняется до этих клемм. А датчик на самом клапане обычно мелкий и неудобный — лепить на него резисторы просто негде. Отказываться от контроля вовсе можно только в случаях, названных в СП 484 (п. 5.17).

Но модуль всё равно требует резисторы

Модулю нельзя объяснить, что линия короткая. Он устроен одинаково для всех случаев: нет правильного сопротивления на входе — значит, неисправность. Поэтому резисторы ставят формально, прямо у его клемм: не чтобы контролировать провод, а чтобы вход видел то, что ожидает увидеть.

Перенёс резисторы к прибору — переверни схему

Когда устройство в сорока сантиметрах, резисторы ставят у клемм модуля. Это нормально, но порядок элементов должен остаться прежним: последовательный резистор — со стороны прибора, параллельный — со стороны контакта. Контакт по-прежнему должен оказаться за параллельным резистором, просто теперь он уезжает на проводах, а резисторы остаются на клеммах.

Люди же повторяют паспортную картинку как есть, у клемм, и получают зеркальную цепь: параллельный резистор оказывается у прибора, а последовательный уходит в линию к контакту. Резисторы одинаковые, провода те же, монтаж выглядит безупречно.
