С2000Р — радиоподсистема «Ориона»: девять радиоустройств и расширитель АРР32
Адресная радиоподсистема ИСО «Орион»: расширитель АРР32 и девять радиоустройств — извещатели, ручники, сирена, реле, счётчики — подключаются к ДПЛС контроллера С2000-КДЛ.
Модели семейства
С2000Р-ДИПизвещатель пожарный точечный дымовой оптико-электронный адресно-аналоговый радиоканальный
| Питание | основной ER14505 (АА) 3,6 В, резервный CR2032 3 В |
| Срок работы в дежурном режиме | 4–8 лет от основного, не менее 2 мес. от резервного |
| Чувствительность | от 0,05 до 0,2 дБ/м; инерционность не более 10 с |
| Обнаружение внутренних неисправностей | не более 60 с |
| Корпус | IP40, диаметр 100 мм, высота 48 мм, 0,120 кг |
| Температура | рабочая от −30 до +50 °C; транспортировки и хранения от −30 до +55 °C |

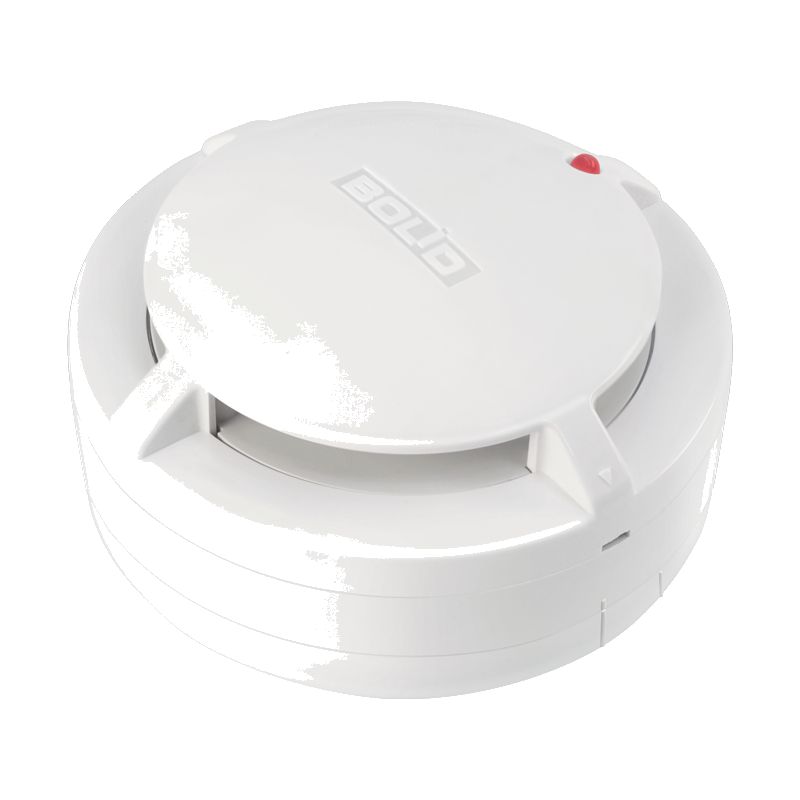

С2000Р-ИПизвещатель пожарный точечный тепловой максимально-дифференциальный адресно-аналоговый, класс A1R
| Питание | основной ER14505 (АА) 3,6 В, резервный CR2032 3 В |
| Срок работы в дежурном режиме | 4–8 лет от основного, не менее 2 мес. от резервного |
| Температура срабатывания | от +54 до +65 °C; точность измерения температуры ±1 °C |
| Контроль | текущая температура, вскрытие корпуса, отрыв от точки крепления, состояние источников питания, качество радиосвязи |
| Проверка | лазерным тестером «System Sensor» или «Астра-941» («ТЕКО»); полная — горячим воздухом от 70 до 100 °C (бытовой фен) |
| Корпус | IP40, диаметр 100 мм, высота 48 мм, 0,120 кг |

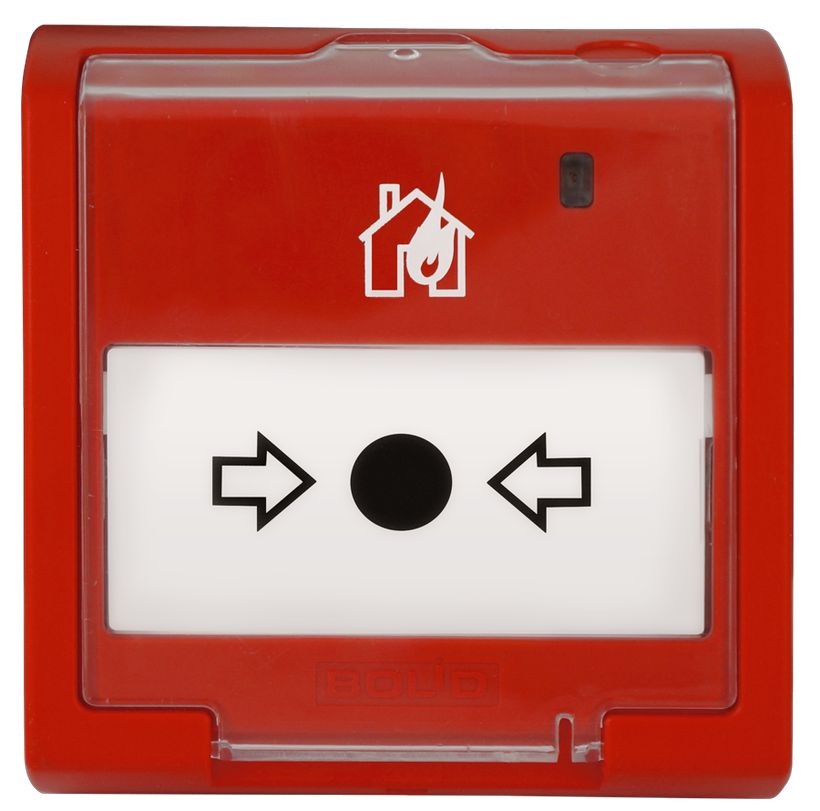

С2000Р-ИПРизвещатель пожарный ручной радиоканальный с механической фиксацией
| Питание | основной ER14505 (АА) 3,6 В, резервный CR2032 3 В |
| Срок работы в дежурном режиме | 6–12 лет от основного, не менее 2 мес. от резервного |
| Срабатывание | нажатие центральной клавиши с механической фиксацией; возврат из «Пожара» — специальным ключом из комплекта |
| Корпус | IP41, 94×90×33 мм, 0,140 кг; откидная крышка с возможностью пломбирования |

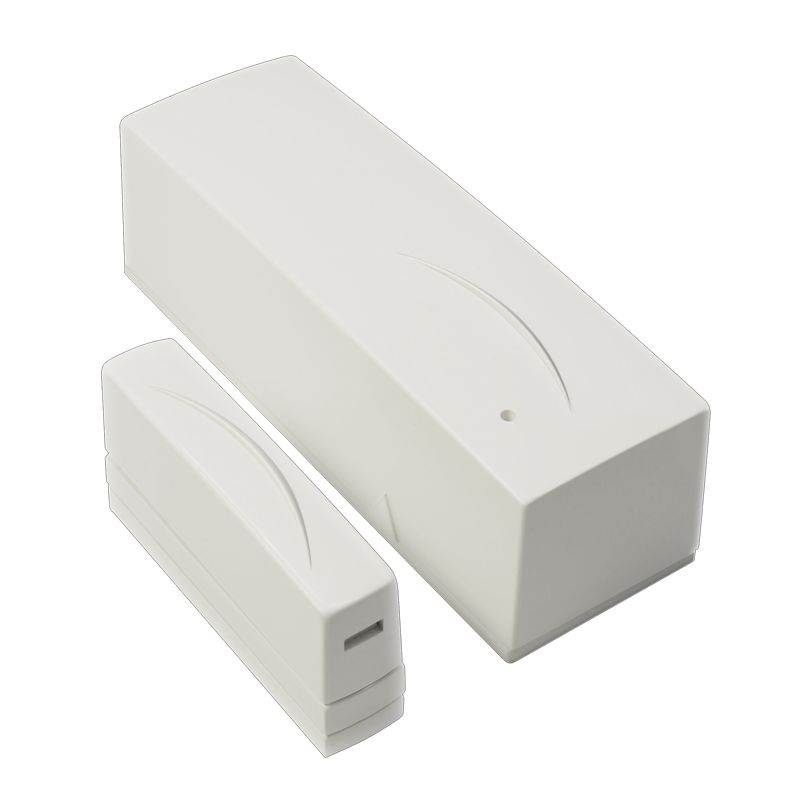

С2000Р-СМКизвещатель охранный магнитоконтактный адресный радиоканальный
| Питание | ER14505 (АА) 3,6 В; резервного источника нет |
| Срок работы в дежурном режиме | 6–12 лет с выключенной КЦ, 3–5 лет с включённой |
| Срабатывание контактов | замыкание — менее 10 мм, размыкание — более 25 мм |
| Контролируемая цепь | внешние неадресные извещатели с выходом «сухой контакт»: КЗ 0–0,2 кОм, «Нарушение 1» 1–2,87 кОм, «Норма» 4–7 кОм, «Нарушение 2» 10–20 кОм, «Обрыв» от 40 кОм |
| Антисаботаж | контроль поднесения внешнего магнита; магнит устанавливать не ближе 5 мм от блока обработки |
| Корпус | IP41, блок обработки 93×30×27 мм, магнит 55×10×8 мм, 0,070 кг |

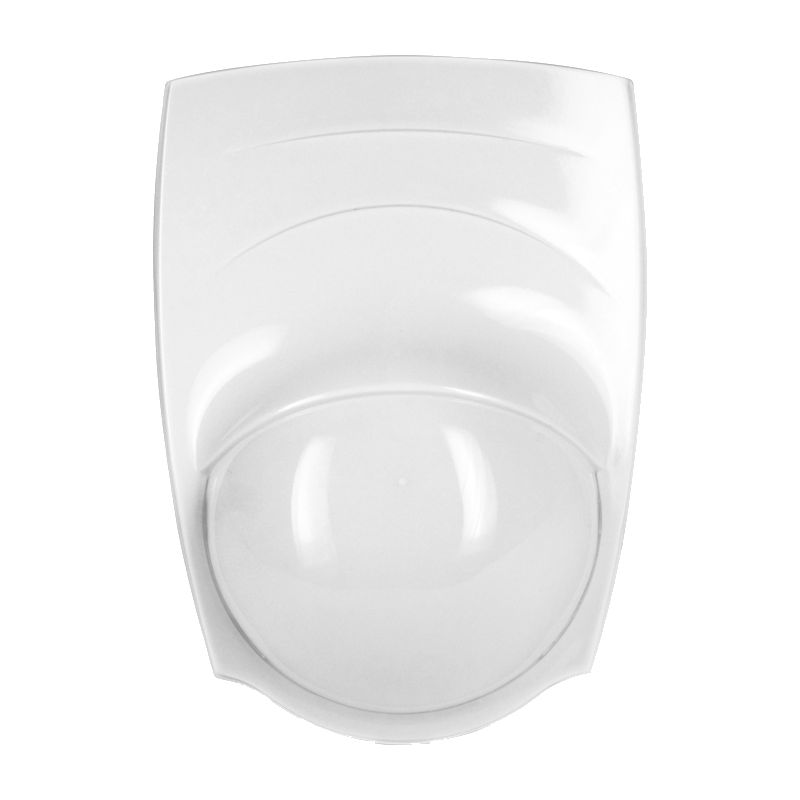

С2000Р-ИКизвещатель охранный объёмный оптико-электронный адресный радиоканальный
| Питание | ER14505 (АА) 3,6 В; резервного источника нет |
| Срок работы в дежурном режиме | 4–8 лет |
| Зона обнаружения | дальность 0,3–12 м, скорость обнаружимого перемещения 0,3–3 м/с |
| Готовность | не более 15 с после включения питания; устойчивость к внешней засветке более 6500 лк |
| Корпус | IP41, 70×95×45 мм, 0,08 кг |

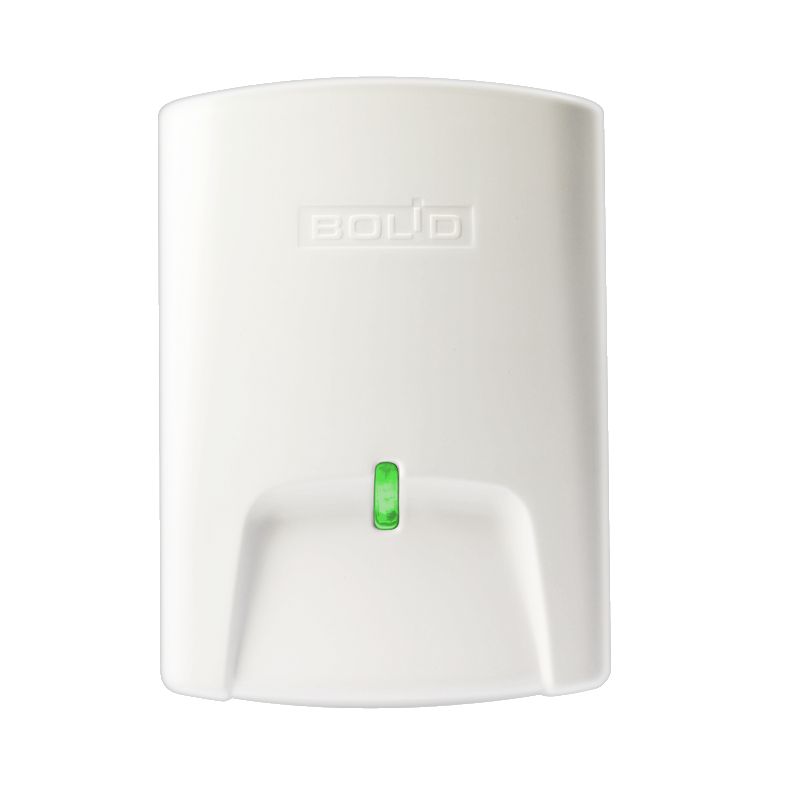

С2000Р-АСР2адресный счётчик расхода радиоканальный (вода, электроэнергия, тепло, газ)
| Питание | CR2477T 3 В; до 7 лет в режиме 300 имп/час |
| Входы | два низкочастотных («сухой контакт» и NAMUR, режимы до 300/500/3000/5000 имп/час, максимум 5000 имп/час) и один высокочастотный (до 100 Гц, сигнал не менее 5 мс) |
| Адреса в ДПЛС | один, два или три в зависимости от режима: счётчик 1, счётчик 2, пассивный датчик протечки |
| Передача показаний | каждые 60 мин при закрытом корпусе, 30 с при открытом |
| Корпус | IP41, 59×82×22 мм, 0,055 кг; рабочая температура от −20 до +50 °C |

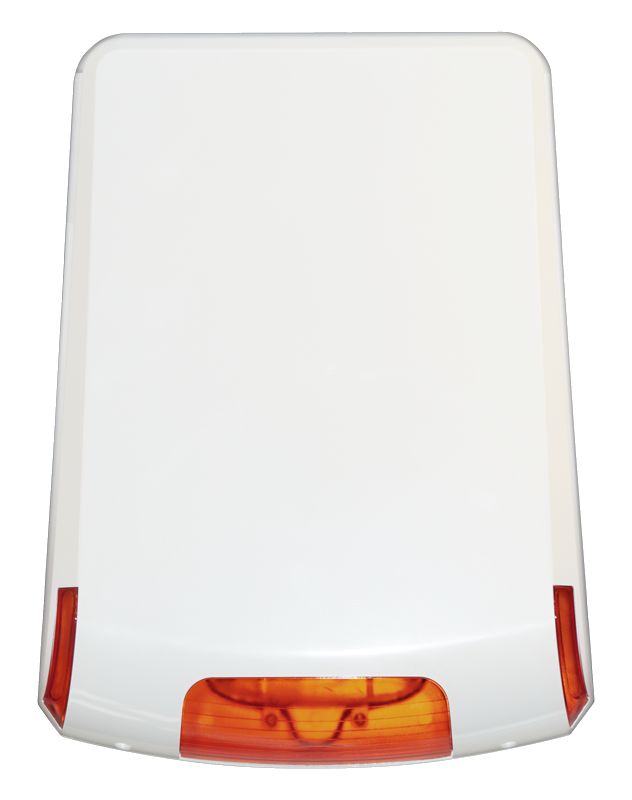

С2000Р-Сиренаоповещатель светозвуковой радиоканальный, для помещений и улицы
| Питание | два элемента ER34615M (D) 3,6 В; проверка состояния каждые 12 часов |
| Срок работы | 5 лет в дежурном режиме, не менее 60 ч суммарно в режиме оповещения |
| Оповещение | звуковое давление не менее 100 дБ на 1 м; красный свет 625 нм; свет и звук управляются независимо — два адреса в ДПЛС |
| Корпус | IP54, 230×310×60 мм, 1,200 кг |
| Установка | внутри и вне помещений, внутри закрытых неотапливаемых помещений |

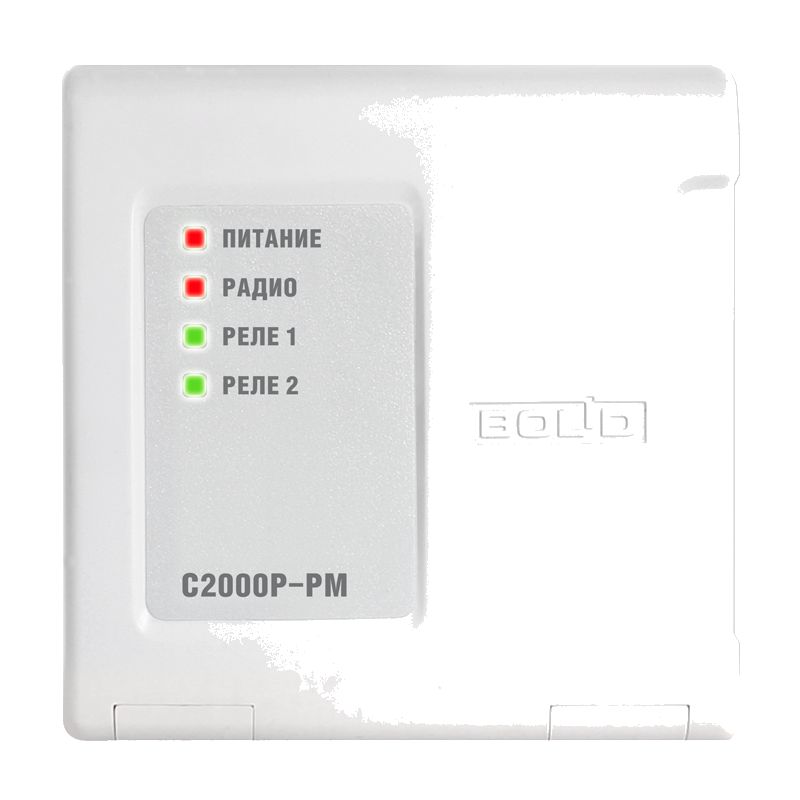

С2000Р-РМмодуль релейный радиоканальный (12/24 В) с входом кнопки или датчика
| Питание | внешний источник 5–24 В (потребление не более 30 мА) или батарея ER14505 3,6 В; от батареи в дежурном режиме в среднем 3 года (при интервале опроса 5 с и 10 срабатываниях в час) |
| Выходы | 2 релейных, гальванически изолированы друг от друга и от источников питания: коммутируемая мощность до 30 ВА, постоянное напряжение до 100 В, ток одного выхода до 2 А |
| Вход | 1 КЦ: внешняя кнопка управления Реле 1 (замыкание более 0,5 с) или датчик «сухой контакт» — режим выбирается перемычкой при подключении к АРР32 |
| Адреса в ДПЛС | два или три: Реле 1, Реле 2, КЦ (если подключена) |
| Корпус | IP20 (IP30 при настенном монтаже), 102×107×39 мм, 0,2 кг; монтаж двумя шурупами или на DIN-рейку |

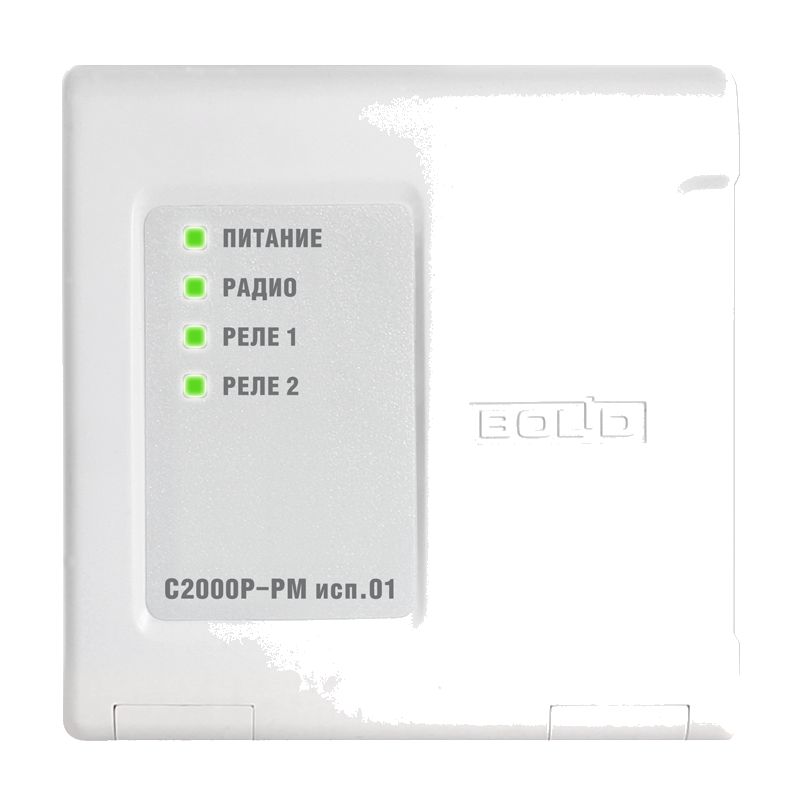

С2000Р-РМ исп.01модуль релейный радиоканальный, исполнение на 220 В
| Питание | сеть переменного тока 90–264 В (номинально 220 В, 50 Гц), потребляемая мощность не более 1 ВА; внутренняя батарея CR2032 3 В — не менее 3 мес. |
| Выходы | 2 нормально разомкнутых реле с плавкими предохранителями: до 250 В переменного тока (cosφ > 0,90) или 30 В постоянного, ток одного выхода до 3 А |
| Особенность | управление выходами — только при питании от сети 220 В; при пропадании основного питания выходы отключаются |
| Безопасность | цепи не имеют гальванической изоляции от ввода питания и находятся под опасным напряжением; работы — персоналом с группой по ТБ не ниже второй |
| Корпус | IP20 (IP30 при настенном монтаже), 102×107×39 мм, 0,200 кг; монтаж двумя шурупами или на DIN-рейку |
Как это работает и подключается
- Радиоканал подсистемы: диапазоны 868,0–868,2 и 868,7–869,2 МГц, 4 радиочастотных канала, излучаемая мощность не более 10 мВт; двусторонний обмен с динамической аутентификацией и шифрованием AES128 с динамической сменой ключа; автоматический контроль радиоканала и переход на резервный при высокой зашумлённости; динамическое регулирование мощности.
- Подсистема работает в составе ИСО «Орион» через радиорасширитель «С2000Р-АРР32»: он подключает до 32 радиоустройств к ДПЛС контроллера «С2000-КДЛ» (версия не ниже 2.15) или «С2000-КДЛ-И» (не ниже 1.15); работа КДЛ с радиоустройствами аналогична работе с их проводными аналогами (подробности о расширителе — карточка «С2000Р-АРР32 — радиорасширитель ДПЛС»).
- Настройка радиоустройств — на ПК в «Конфигураторе С2000Р» (подключение к АРР32, адреса ДПЛС, свойства устройств, тест качества связи, обновление ПО); логика в контроллере — в UProg версии 4.1.0.52 и выше: типы входа (дымовой 1/8, тепловой 3/9, пожарный ручной 16, охранный 5, счётный 13, водосигнальный 17) и программы управления выходами для Сирены и РМ.
- Подключение устройства к АРР32: расширитель переводится в режим подключения комбинацией на кнопке S2, на радиоустройстве выполняется длительное нажатие кнопки «Прог.»; новое устройство получает адрес 127 в сети ДПЛС, адреса назначаются в Конфигураторе.
- Питание радиоустройств — литиевые элементы (сводная таблица — Приложение А РЭ): после установки батареи идёт депассивация (активация после длительного хранения, до 5 минут); у «Сирены» депассивация запускается только после подключения к АРР32; при отказе основной или резервной батареи меняют оба источника.
- У С2000Р-СМК и С2000Р-РМ одинаковые диапазоны сопротивлений внешней КЦ по состояниям (КЗ 0–0,2 кОм, «Нарушение 1» 1–2,87 кОм, «Норма» 4–7 кОм, «Нарушение 2» 10–20 кОм, «Обрыв» от 40 кОм); КЦ занимает в ДПЛС адрес, следующий за адресом самого устройства.
- Индикация качества связи общая для всей серии: короткие вспышки зелёным — «Отличный», зелёным и красным — «Нормальный», только красным — «Слабый» (не рекомендуется к установке), свечение красным 1 с — связь отсутствует или устройство не подключено к АРР32.
Монтаж
- Места установки выбирать тщательно: не размещать устройства на металлических поверхностях и вблизи крупных металлических объектов, рядом с электрооборудованием и электромоторами, в нишах железобетонных перекрытий, рядом с токоведущими элементами и кабелями.
- Перед окончательным монтажом — «Тест качества связи» (60 с): короткое нажатие кнопки «Прог.» на устройстве (у ИП и ДИП — также нажатие на световод или луч лазерного тестера); в процессе можно перемещать устройство и АРР32, выбирая оптимальное расположение.
- Точки установки извещателей — по разделу 10 РЭ, СП5.13130.2013 и РД 78.145-92; охранный ИК — не над отопительными приборами, не у вентиляции и прямой солнечной засветки, в зоне обнаружения не должно быть колеблющихся предметов, при дежурстве — закрытые окна и отключённая принудительная вентиляция.
- Розетки ДИП и ИП крепятся двумя шурупами на ровную поверхность; извещатель совмещается риской с «короткой риской 1» розетки и поворачивается по часовой стрелке до «длинной риски 2»; ИПР монтируется шурупами на вертикальную плоскость.
- СМК: блок обработки — на неподвижной части дверного или оконного проёма, магнит — на подвижной, вдоль линии разъёма, параллельно, с расстоянием не более 10 мм и смещением не более 3 мм; контроль отрыва включается удалением заглушки-упора пружины.
- Сирена крепится тремя шурупами, РМ и РМ исп.01 — двумя шурупами или на DIN-рейку, АСР2 — на двустороннюю клейкую ленту рядом со счётчиками; провода КЦ АСР2 прокладываются через выдавленные заглушки, полярность значения не имеет.
- Проверка после монтажа: ДИП — коротким впрыском специализированного аэрозольного имитатора дыма в дымовую камеру, ИП — потоком горячего воздуха от 70 до 100 °C (бытовой фен), ИПР — нажатием клавиши с возвратом ключом; перед проверкой убедиться, что сработка не запустит оповещение и пожаротушение.
Примеры
Беспроводная ОПС без прокладки шлейфов
Там, где проводку тянуть дорого или нельзя: дымовые и тепловые извещатели, ручники и сирена работают по радиоканалу 868 МГц, а в ДПЛС контроллера их выводит один АРР32.
Учёт энергоресурсов по радио
С2000Р-АСР2 собирает импульсы со счётчиков воды, электроэнергии, тепла и газа (выходы «сухой контакт» и NAMUR) и передаёт показания на приёмно-контрольный прибор; третий вход — пассивный датчик протечки.
Охрана помещений и проёмов
СМК на дверях и окнах с контролем внешней цепи и функцией «Антисаботаж» (реагирует на маскировку мощным внешним магнитом) плюс объёмные ИК-извещатели в помещениях.
Частые вопросы
С2000Р-ИП — это дымовой извещатель?
Нет: «С2000Р-ИП» — точечный тепловой максимально-дифференциальный извещатель класса A1R (срабатывание от +54 до +65 °C, контроль скорости нарастания температуры). Дымовой в этой серии — «С2000Р-ДИП» (чувствительность от 0,05 до 0,2 дБ/м). Оба адресно-аналоговые, питание — ER14505 с резервным CR2032.
Сколько устройств на один расширитель и какова дальность?
Не более 32 радиоустройств на один «С2000Р-АРР32»; дальность радиосвязи на открытой местности — не менее 300 м, в помещениях зависит от количества и материала стен и перекрытий на пути сигнала.
Нужен ли отдельный прибор или хватит контроллера КДЛ?
Радиоустройства подключаются к АРР32, а расширитель — к ДПЛС контроллера «С2000-КДЛ» (версия не ниже 2.15) или «С2000-КДЛ-И» (не ниже 1.15): подсистема работает в составе той же адресной системы «Орион», для КДЛ радиоустройства аналогичны проводным.
Как обслуживать устройства серии?
По РЭ: ДИП — не реже раза в год визуальный контроль пыли на сетке дымовой камеры и чистка пылесосом (отсосом), при сообщении «Требуется обслуживание» — чистка дымовой камеры; ИП — осмотр не реже раза в год; ИПР и СМК, ИК — проверка сработки не реже раза в 3 месяца; Сирена и РМ — проверка работоспособности не реже раза в год; при сообщении о разряде батарей — замена (у устройств с резервным источником — замена обоих).
Нюансы и грабли
- Обозначения в серии контринтуитивны: «С2000Р-ИП» — тепловой извещатель (класс A1R), а дымовой — «С2000Р-ДИП» (таблица 2-1 РЭ); не перепутать при адресации и тактике зон.
- На одном радиоканале в зоне радиовидимости — не более трёх АРР32, и все они обязаны опрашивать датчики с одинаковой периодичностью; при автоматическом режиме с динамической сменой канала период должен совпадать у всех АРР32 в пределах радиовидимости.
- После длительной потери связи период радиосвязи устройств растёт и может достичь 60 минут — восстановление связи после включения АРР32 занимает до часа; для срочного восстановления запускать на устройствах «Тестирование качества связи».
- Повторное подключение к АРР32 уже подключённого устройства сбрасывает его адрес в ДПЛС (снова 127 или ожидание адреса) — адресацию придётся назначать заново.
- Если устройство индицирует успешное подключение, а АРР32 — нет: в пределах радиовидимости работает другой АРР32 в режиме подключения устройств.
- Версии ПО радиочасти АРР32 и радиоустройств должны быть совместимы; при переходе на новую версию сначала обновляют ПО устройств, затем ПО радиочасти АРР32 — иначе устройства теряют связь (Приложение Б РЭ).
- Литиевые батареи (ER14505, ER34615M) запрещено извлекать металлическими предметами; резервная CR2032 извлекается нажатием на край батареи со стороны бокового выреза держателя.
- Устройства серии не поддерживают управление световой индикацией от КДЛ: в UProg для «Управления индикацией АУ» доступны только значения 0 (запрещена) и 1 (автономное управление).
- Для экономии батареи АСР2 частотный режим (имп/час) рекомендуется устанавливать не выше требований объекта, а у ИК — отключать индикацию дежурного режима в настройках КДЛ.
Документация
- ИСО «Орион». Адресная радиоподсистема «С2000Р» — руководство по эксплуатации АЦДР.425624.002 РЭ, изм. 2 АЦДР.5089-17 от 03.02.2017 (ЗАО НВП «Болид»), 2017.
- Состав подсистемы — таблица 2-1 РЭ; общие характеристики — таблицы 3-1, 3-2; устройства серии и их характеристики — раздел 11; элементы питания — Приложение А; неисправности и методы устранения — Приложение Б.
- Нормы установки извещателей — СП5.13130.2013, РД 78.145-92; сертификация устройств — 123-ФЗ (сертификат С-RU.ЧС13.В.00194) и ТР ТС 020/2011 (декларация ТС № RU Д-RU.МЕ61.В.00393).
