Сигнал-10 — приёмно-контрольный блок на 10 шлейфов
Неадресный блок с 10 шлейфами сигнализации, работает под «С2000М» или автономно с АРМ «Орион Про». Версия «2RS485» дополнительно поддерживает адресные извещатели и 2 линии RS-485.
Модели семейства
Сигнал-10Блок приёмно-контрольный охранно-пожарный, работает с неадресными пороговыми проводными извещателями.
| Шлейфы сигнализации | 10 входов; оконечный резистор 4,7 кОм ±5 %; напряжение на клеммах 26,5…27,5 В |
| Выходы | 2 «сухой контакт» (130 В~/170 В=, 0,1 А) + 2 с контролем (10,2…28,0 В, 1,0 А), выходы К1/К2/К3 |
| Питание | 10,2…28,0 В постоянного тока, 2 входа; ток потребления 220 мА в дежурном режиме, 410 мА в режиме «Пожар» |
| Считыватель | 1 вход Dallas Touch Memory (iButton) |
| Память событий | до 512 сообщений |
| Степень защиты | IP40 |
| Температура | от минус 30 до +55 °C, влажность до 98 % при +25 °C |
| Габариты / масса | 156×107×39 мм; 0,3 кг |
| Ресурс | наработка на отказ не менее 80 000 ч; срок службы 10 лет |

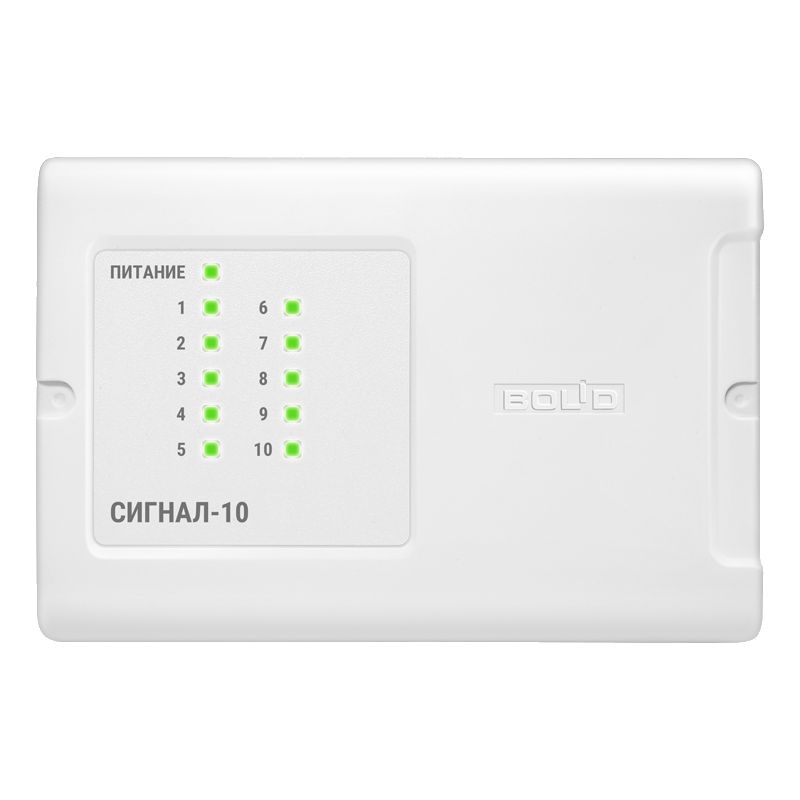

Сигнал-10 2RS485Та же линейка на 10 шлейфов, но с адресными и неадресными извещателями и 2 независимыми линиями RS-485; работает с «С2000М» или ППКУП «Сириус».
| Шлейфы сигнализации | 10 входов, те же параметры, что у базового блока |
| Линии RS-485 | 2 независимые линии подключения |
| Питание | 10,2…28,0 В постоянного тока, 2 входа; ток потребления 220 мА в дежурном режиме, 410 мА в режиме «Пожар» |
| Совместимость | работает с пультом «С2000М» или прибором «Сириус» (и их исполнениями) |
Как это работает и подключается
- В автономном режиме или с ПК с АРМ «Орион Про» блок работает как приёмно-контрольный охранный; под управлением «С2000М» в.3.00+ — подключает противопожарное оборудование по РЭ на пульт.
- «Сигнал-10 2RS485» дополнительно принимает адресные извещатели, а не только неадресные пороговые.
Монтаж
- Максимальное сопротивление проводов линии шлейфа — 100 Ом, сопротивление изоляции — не менее 50 МОм.
- Время сброса напряжения питания ШС — 3,0 с; к одному выходу К3 подключается только один оповещатель.
Примеры
Пожарная сигнализация и оповещение
Формирует сигналы «Пожар», «Неисправность» на пульт пожарной части (К1, К2) и управляет звуковыми/световыми оповещателями (К3).
Термокабель
Выполняет функции блока обработки линейных максимальных тепловых извещателей — принимает сигнал от термокабеля с сопротивлением чувствительного элемента до 1,5 кОм.
Частые вопросы
Сколько шлейфов у «Сигнал-10»?
10 входов подключения шлейфов сигнализации — пожарной, охранной, тревожной или технологической.
Чем «Сигнал-10 2RS485» отличается от обычного «Сигнал-10»?
Поддержкой адресных извещателей и двумя независимыми линиями RS-485 для работы с «С2000М» или ППКУП «Сириус».
Нюансы и грабли
- Базовый «Сигнал-10» работает только с неадресными пороговыми извещателями — под адресные приборы и «Сириус» берите «Сигнал-10 2RS485».
- Выходы «сухой контакт» (0,1 А) и выходы с контролем (1,0 А) не взаимозаменяемы — сверяйте нагрузку исполнительного устройства с типом выхода.
Документация
- Болид (НВП) — Сигнал-10, РЭ АЦДР.425513.010
- Болид (НВП) — Сигнал-10 2RS485, РЭ АЦДР.425513.010-06
