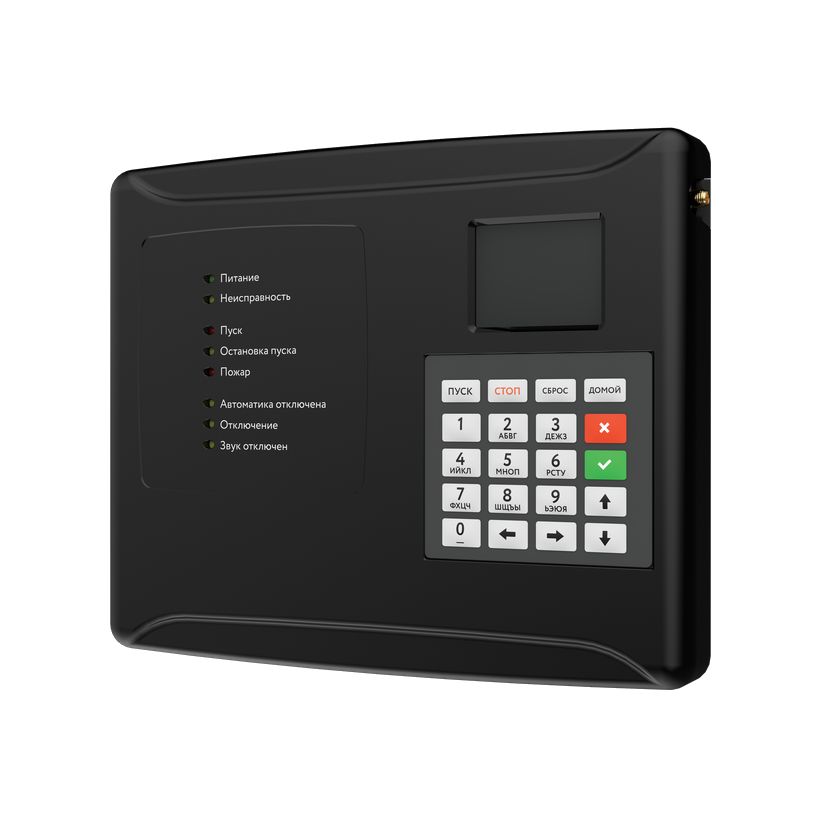

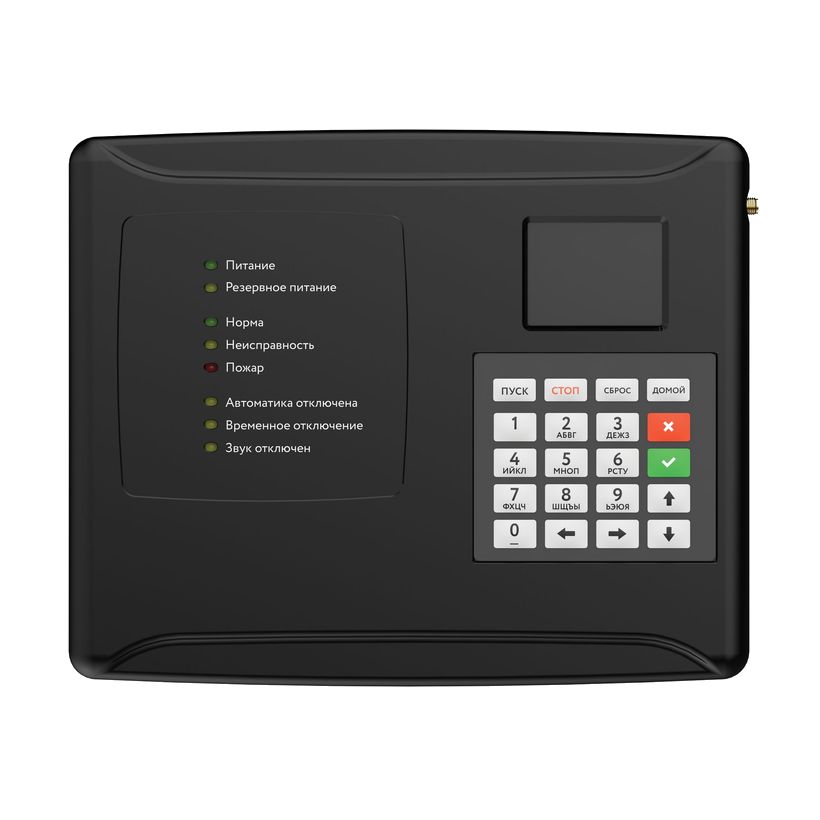

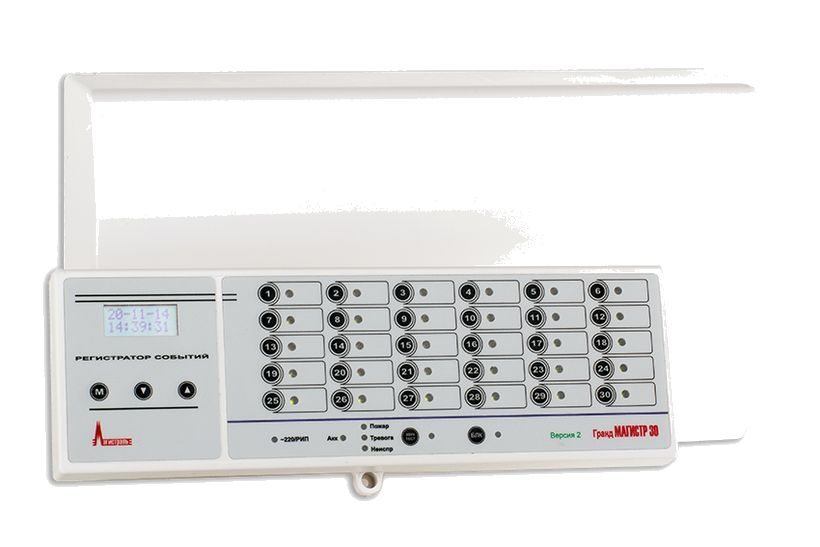

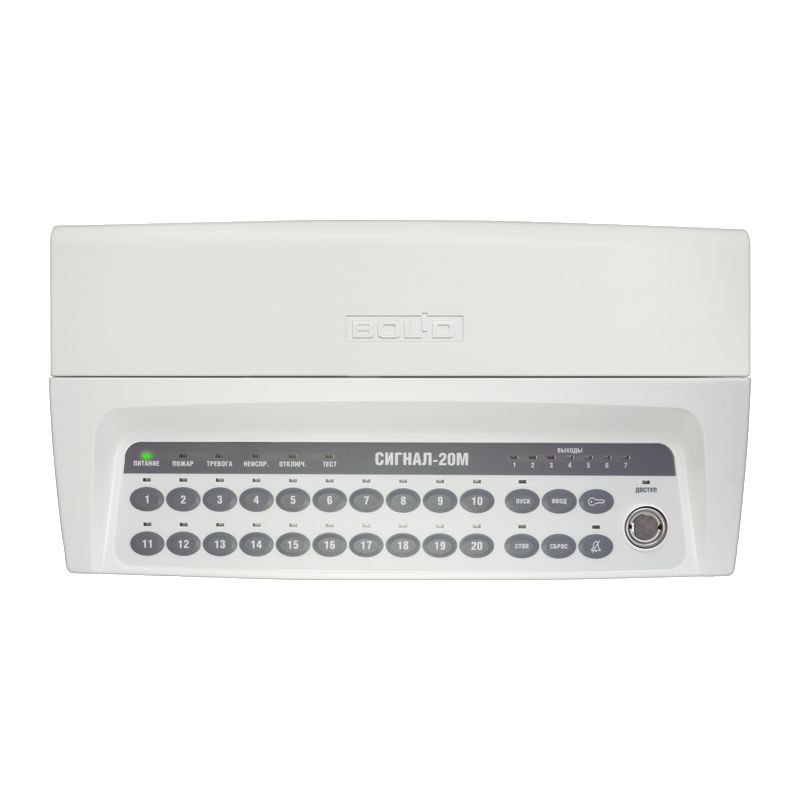

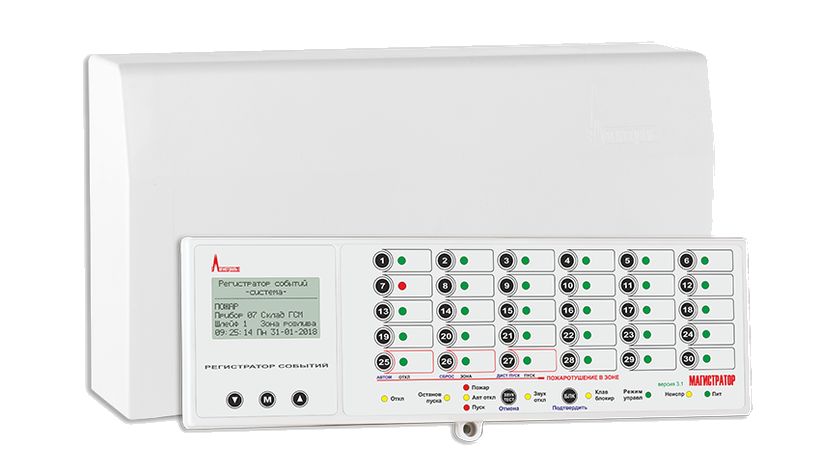

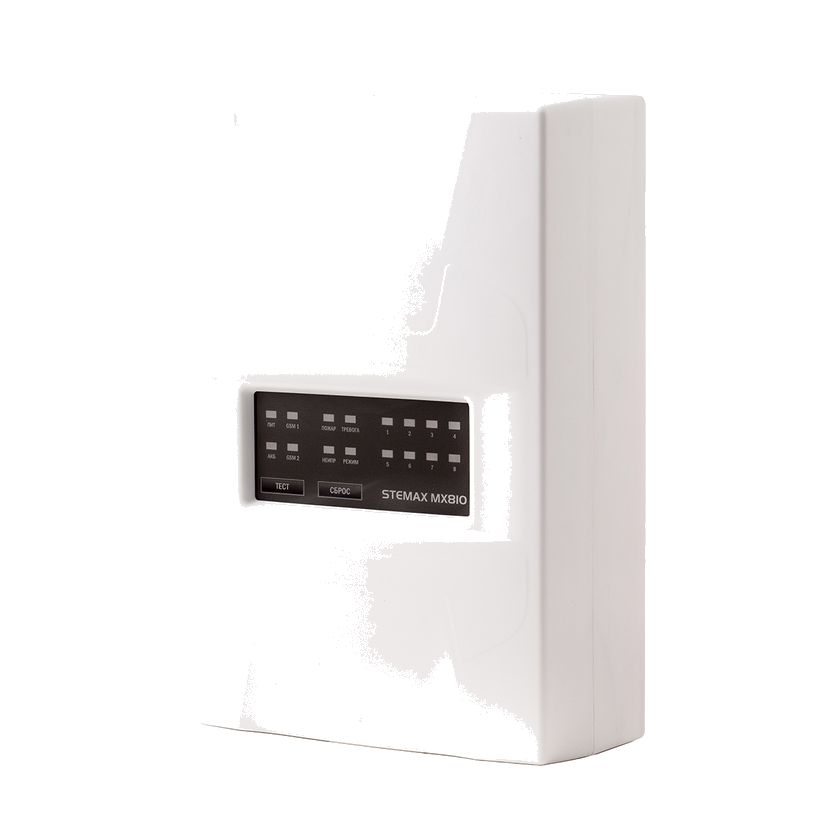

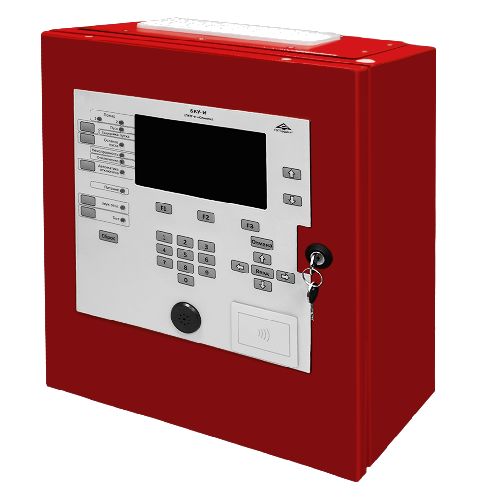

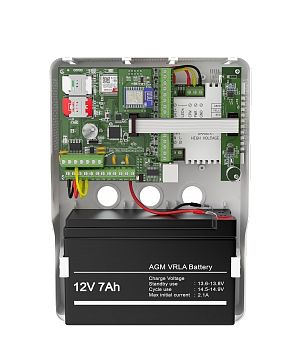

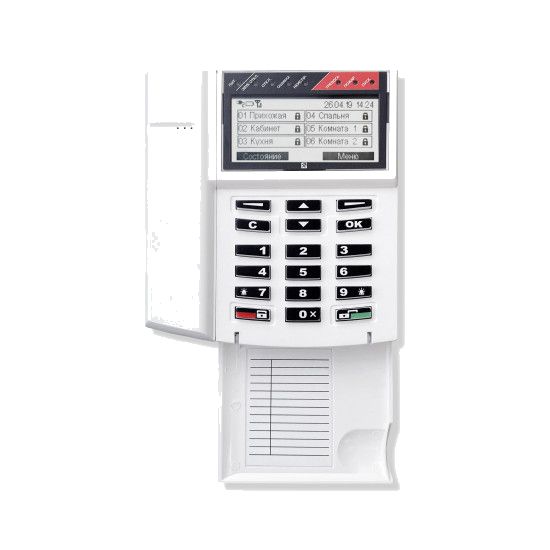

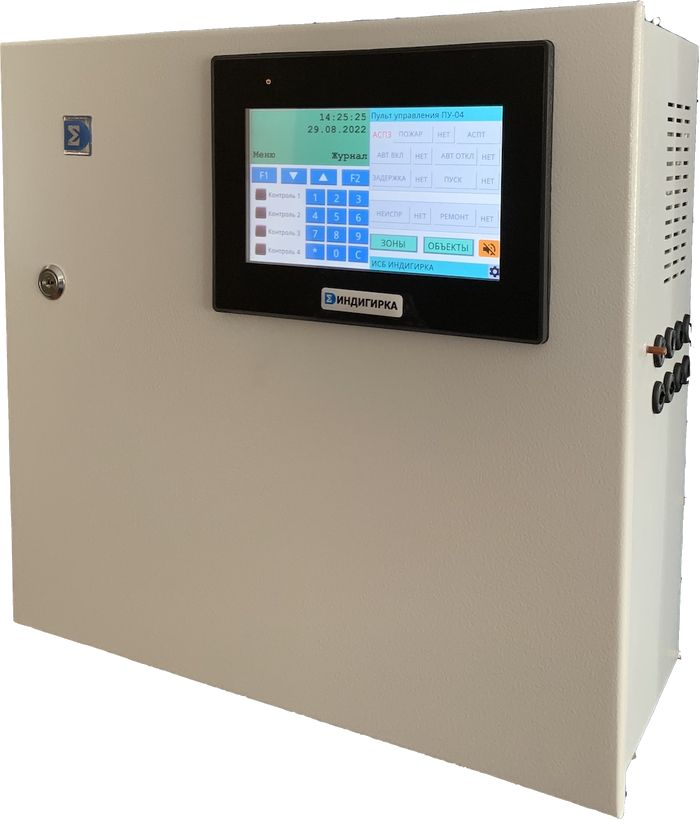

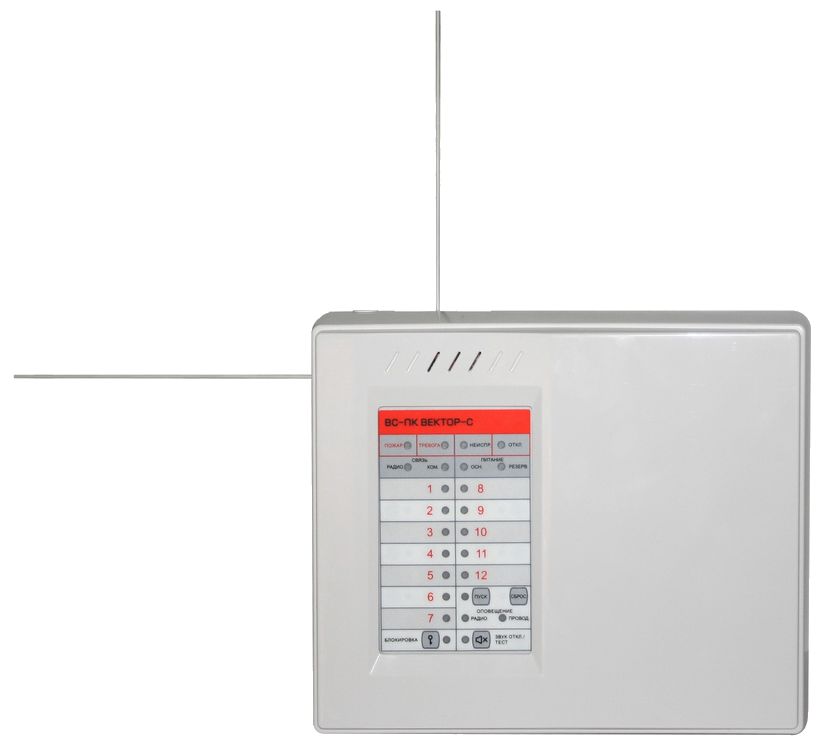

Приборы приёмно-контрольные (ППКП)

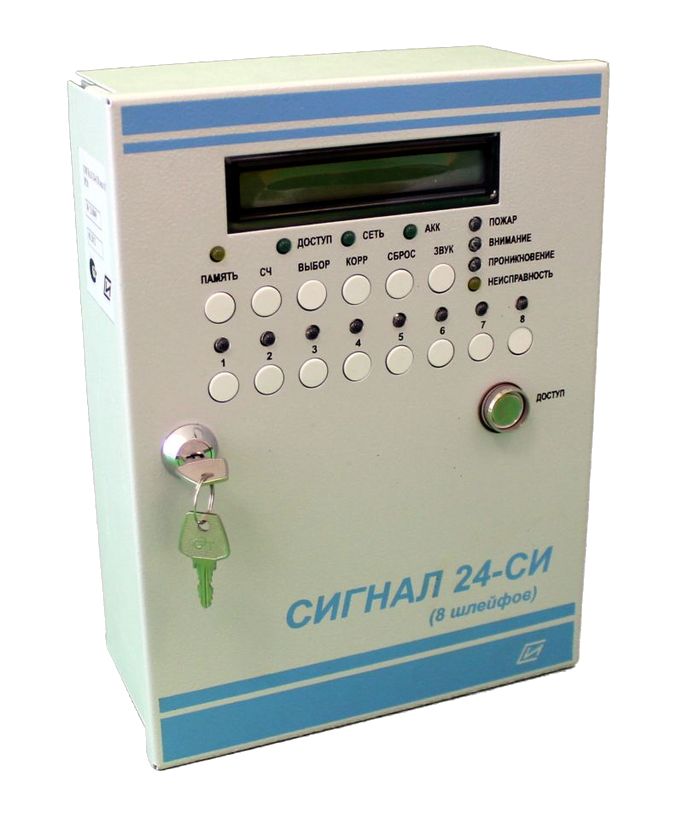

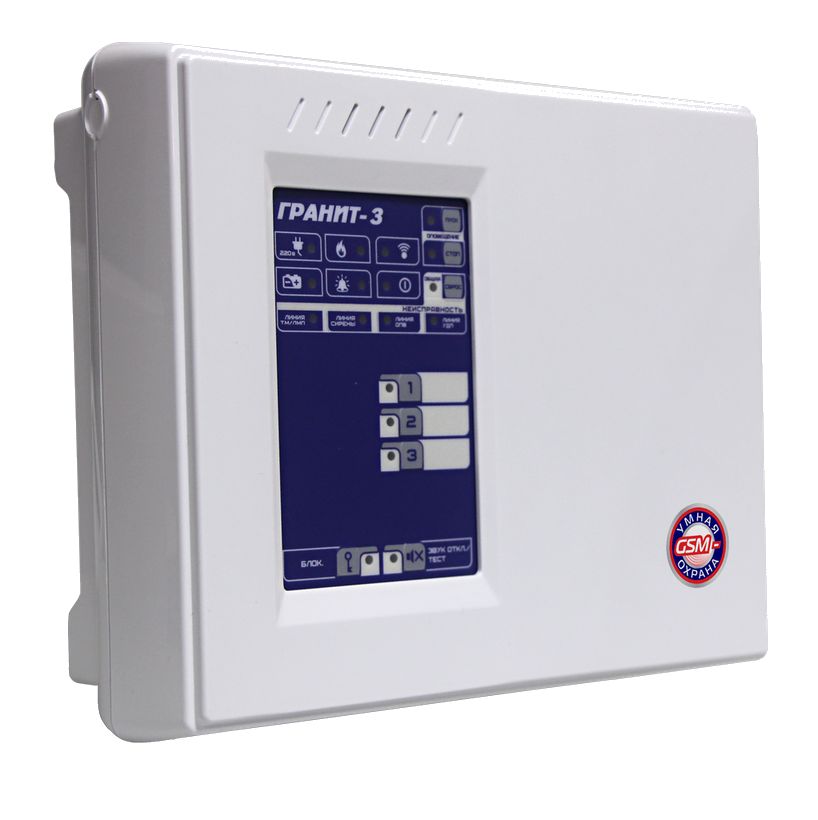

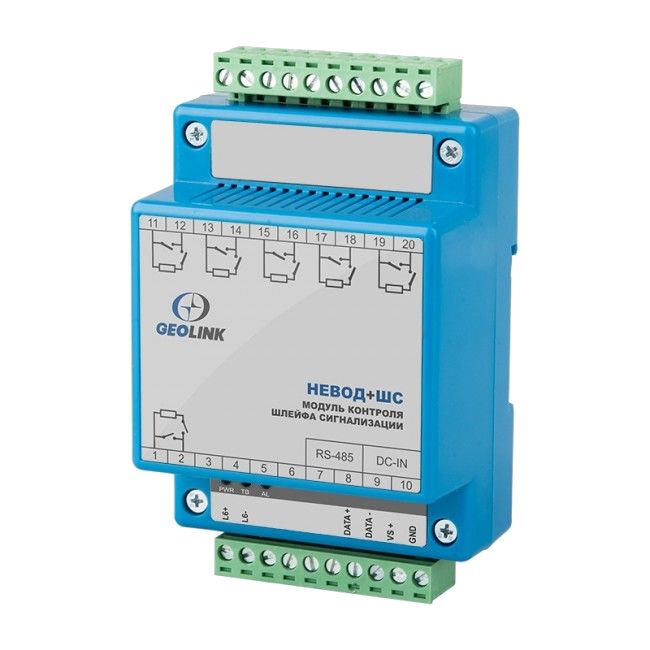

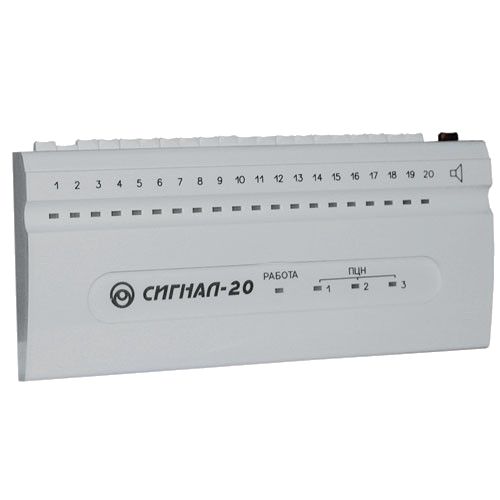

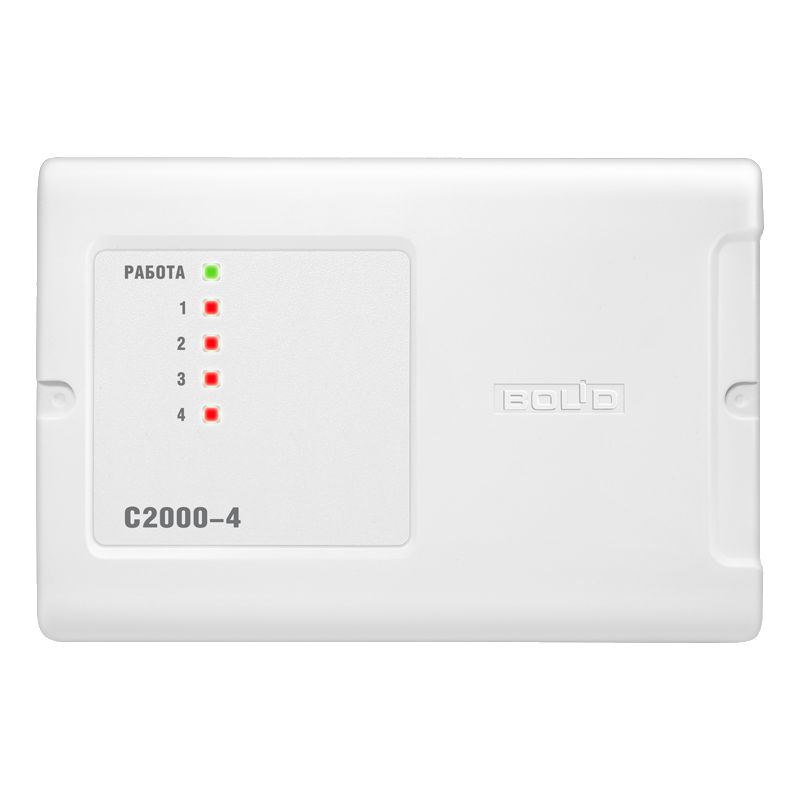

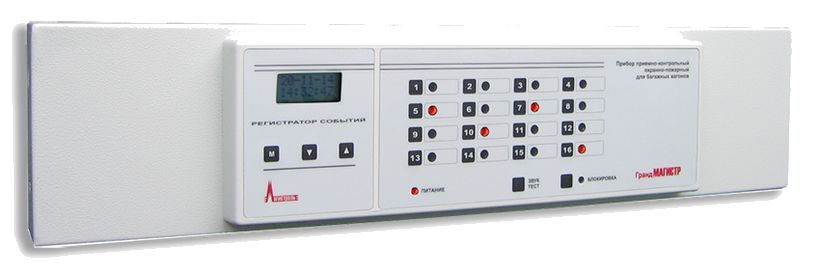

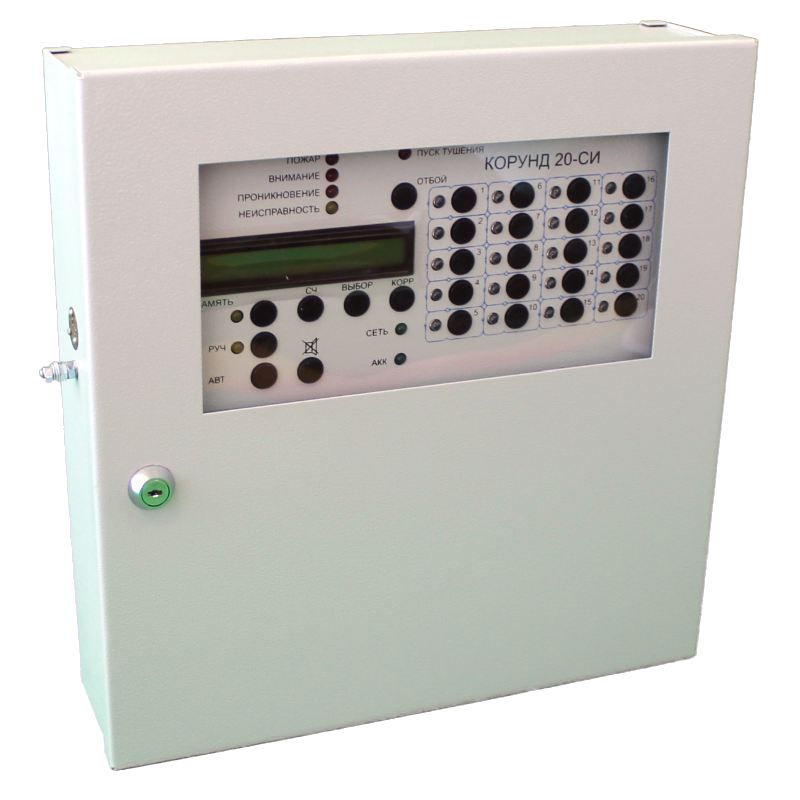

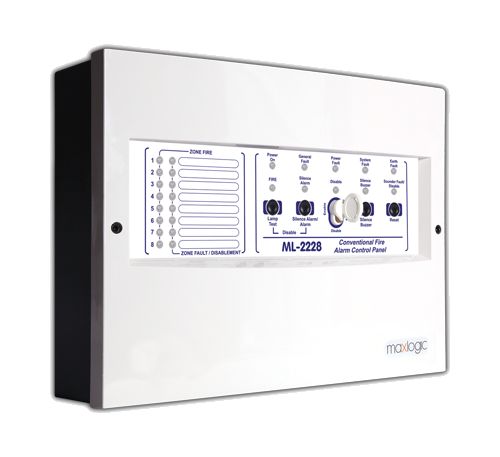

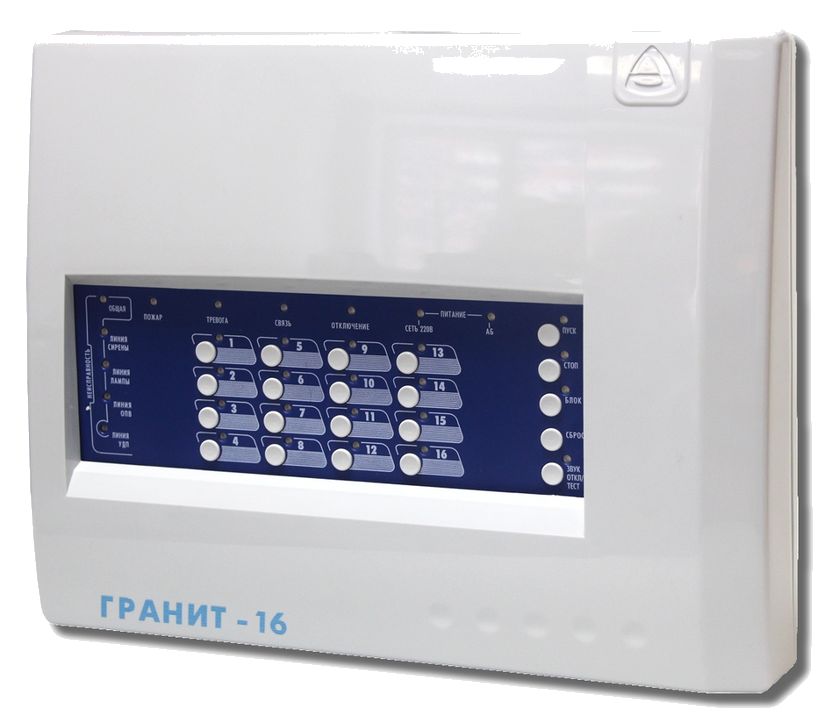

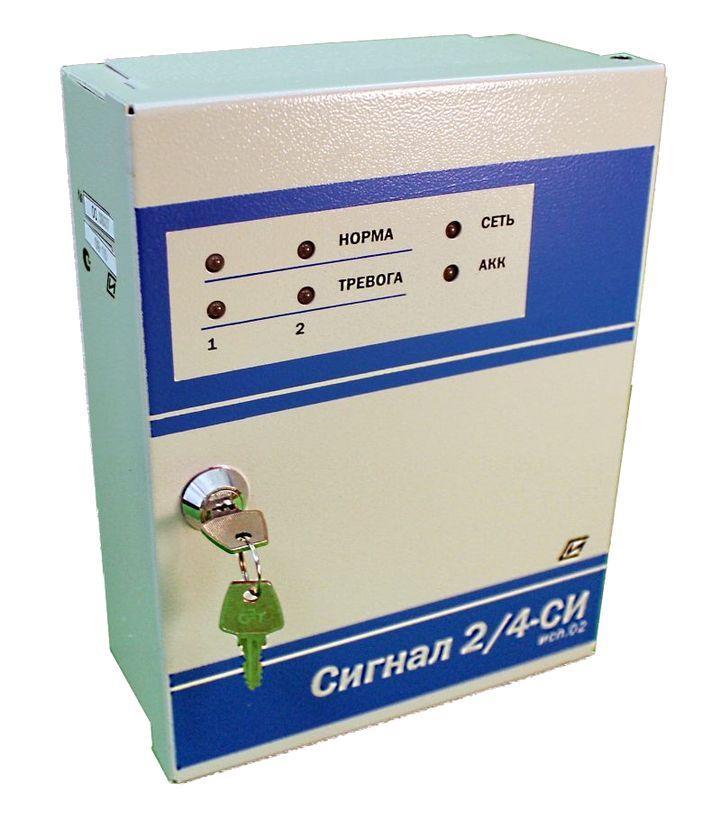

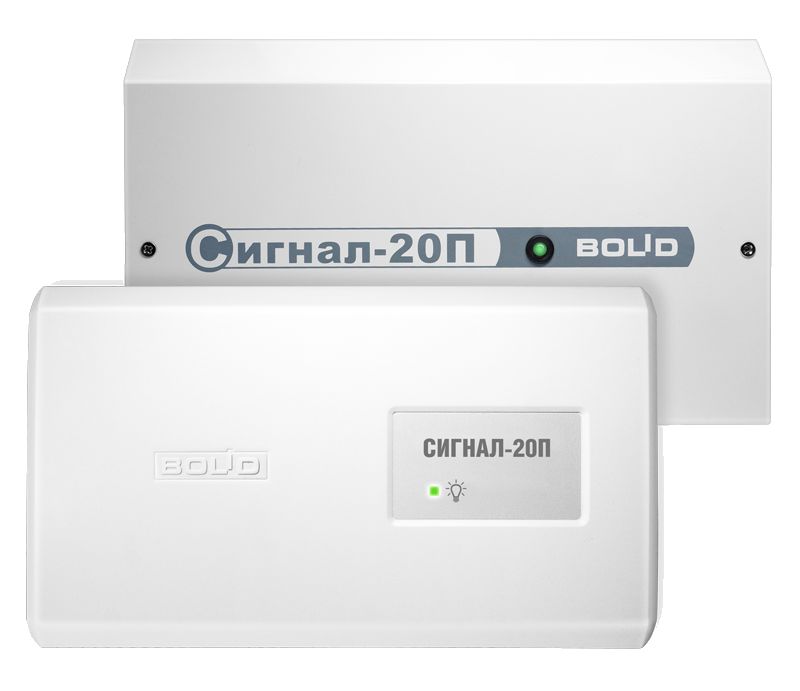

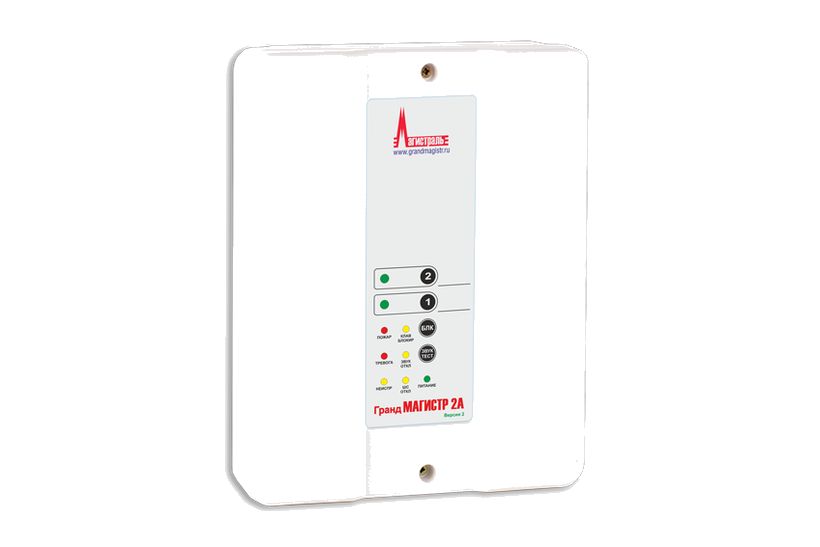

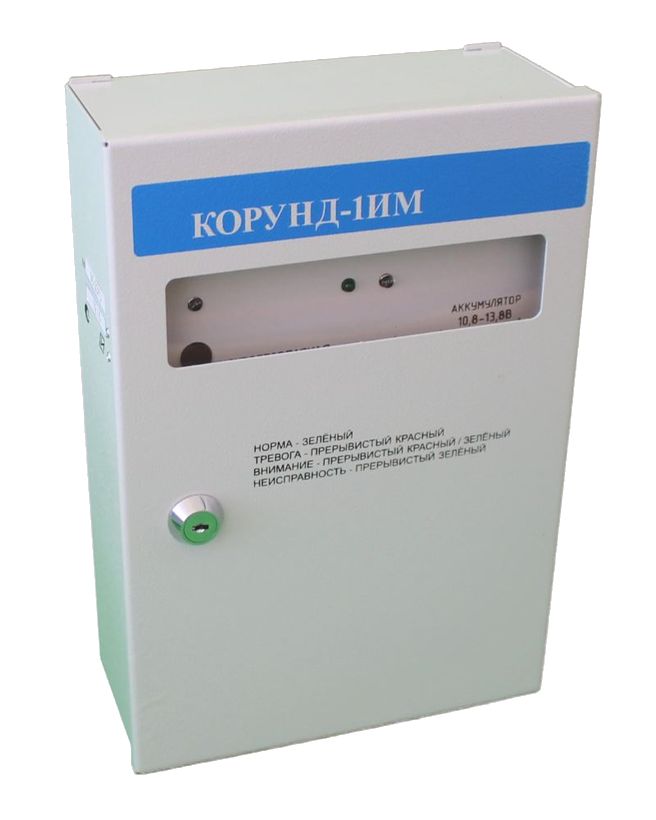

Пороговая система: прибор меряет ток

Это то, что разобрано в курсе про контроль линии. В шлейфе висит несколько извещателей, прибор следит за сопротивлением всей линии целиком. Сработал один — изменилось общее число, прибор объявил тревогу. Просто, дёшево, надёжно и совершенно безразлично к тому, кто именно сработал.

Другое название: «аналоговая», «безадресная», «пороговая» — это про одно и то же.

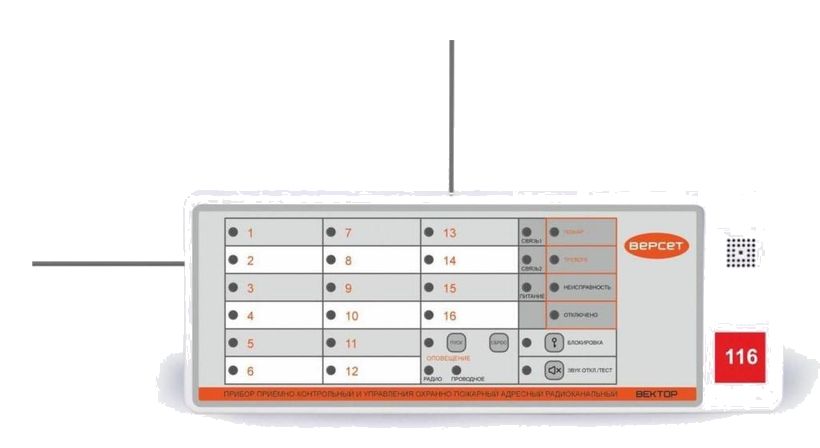

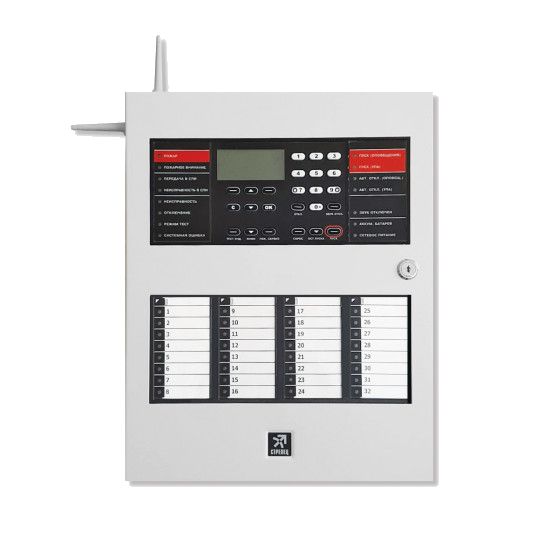

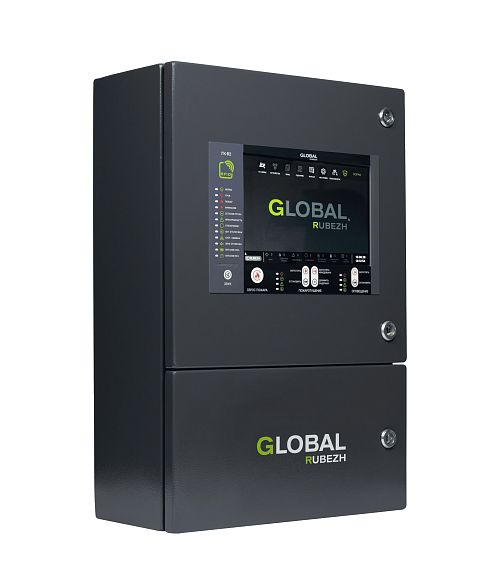

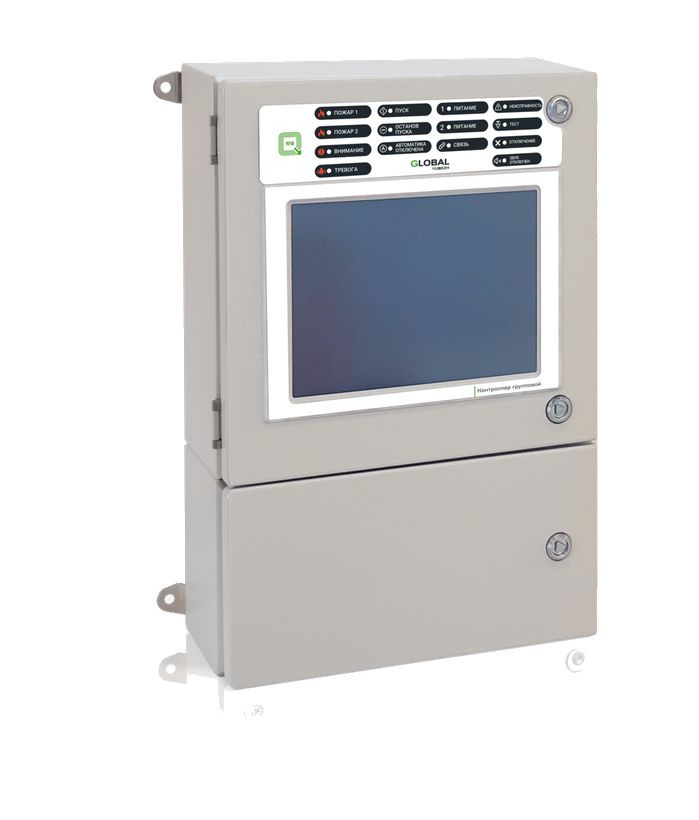

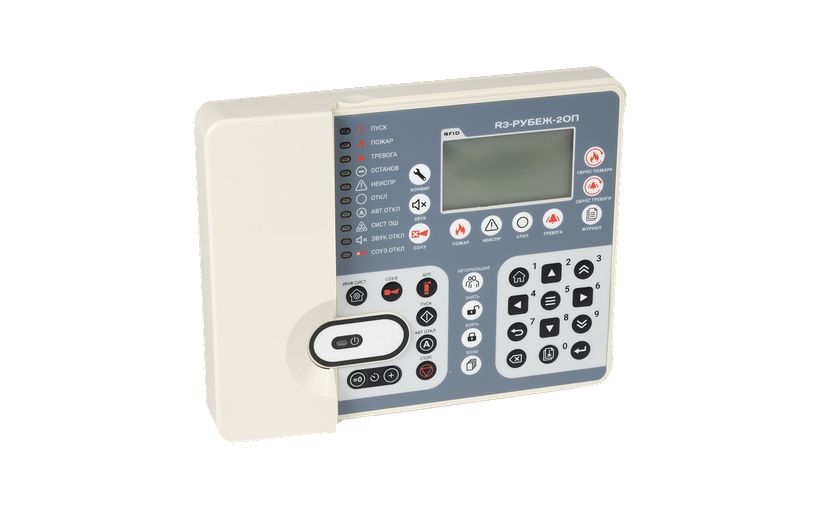

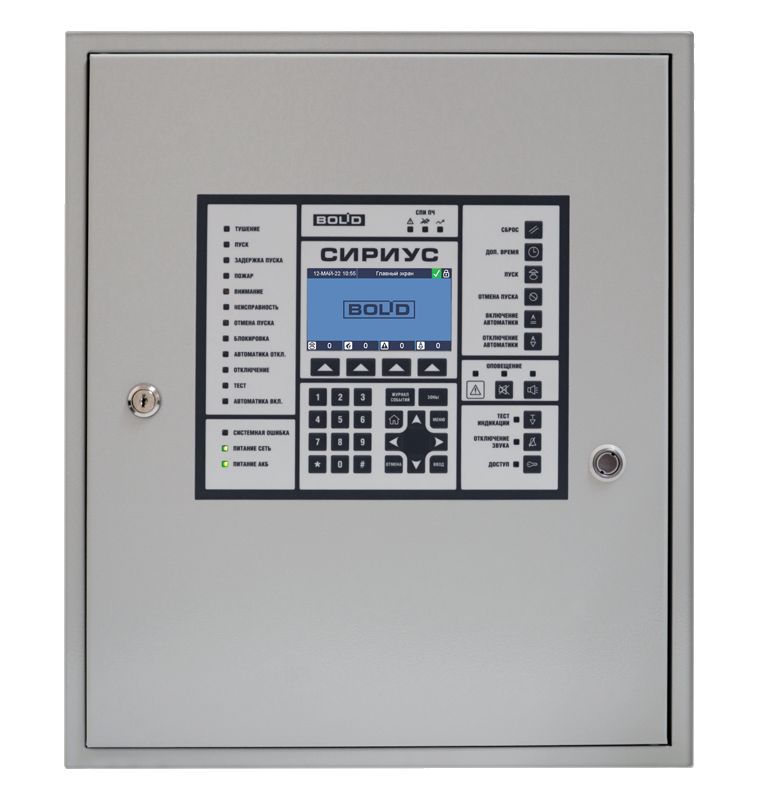

Адресная система: устройства называют себя

Здесь каждое устройство имеет номер и само сообщает прибору: «я номер семнадцать, у меня дым». Прибор не измеряет линию, а слушает сообщения. Отсюда главное следствие: он точно знает, какое именно устройство сработало и где оно стоит.

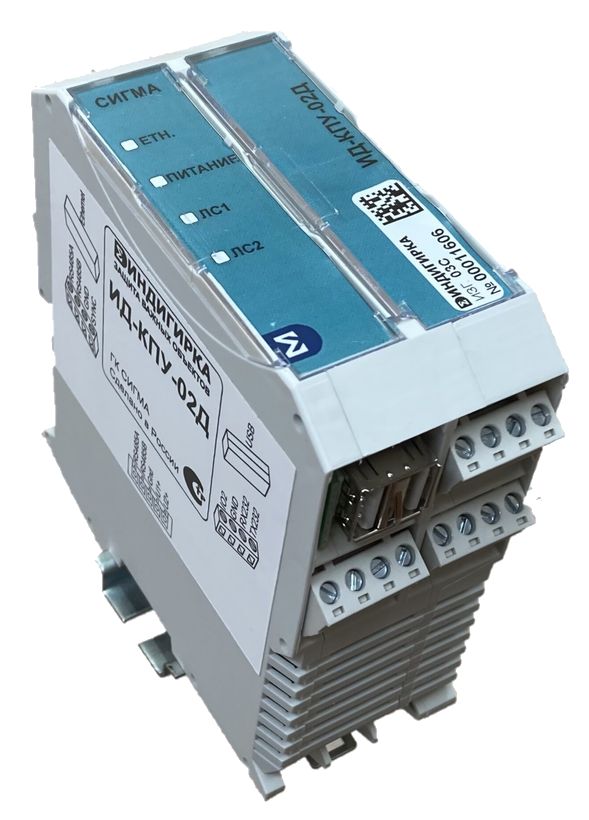

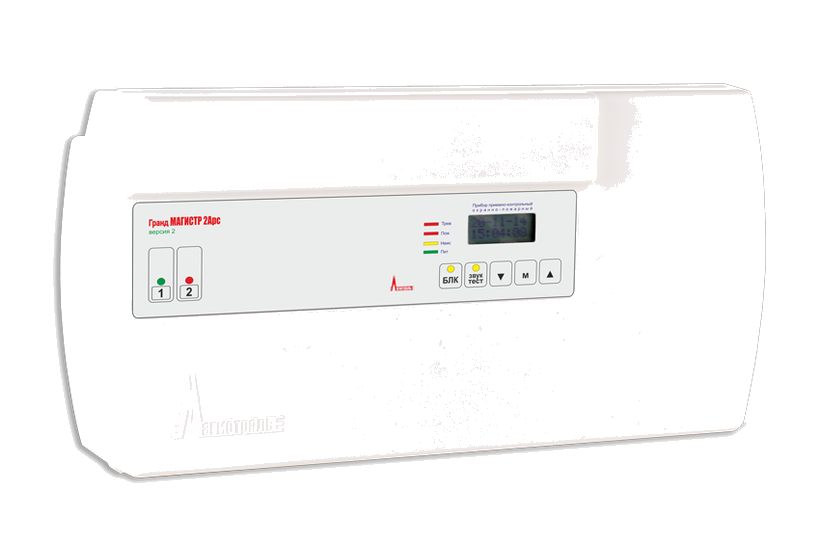

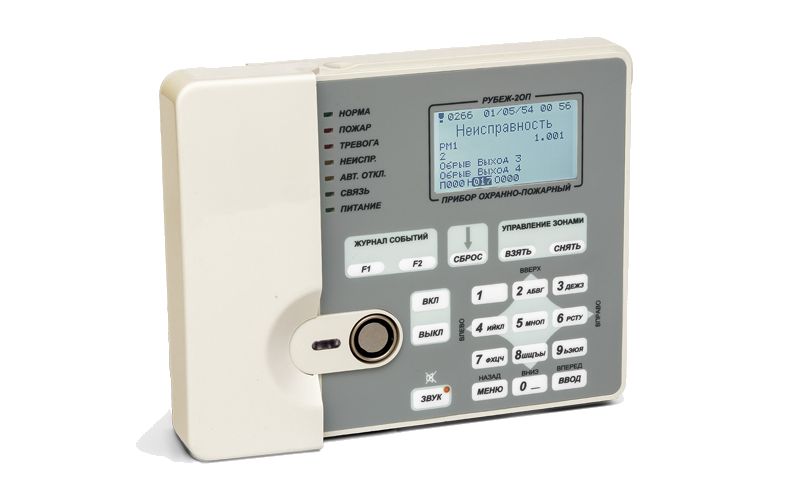

Две адресные линии

У прибора две линии — АЛС 1 и АЛС 2, независимые друг от друга, с собственной нумерацией устройств. Делить объект между ними — обычная практика: так проще и монтаж, и поиск неисправности.

Адрес — это линия плюс место на ней

Внутри конфигурации адрес — одно число, но считается по простому правилу: номер линии умножается на 256 и к нему прибавляется позиция устройства. Поэтому «пятый адрес» без указания линии — половина ответа.

Кольцо или луч

Линию можно замкнуть кольцом, вернув конец в прибор, а можно оставить лучом. Кольцо переживает обрыв: устройства остаются на связи с двух сторон. Луч проще, но обрыв отрезает всё, что за ним, — а на адресной линии это обычно десятки устройств.

Для пожарной сигнализации кольцо фактически обязательно: СП 484.1311500.2020 (п. 6.3.5) не разрешает, чтобы одна неисправность линии отрезала больше 24 автоматических извещателей, больше одного ручного или больше одной зоны контроля. Подробно — в курсе «Адресная и аналоговая АПС», карточка 6.

Смешивать нельзя: адресное устройство в обычном пороговом шлейфе не работает

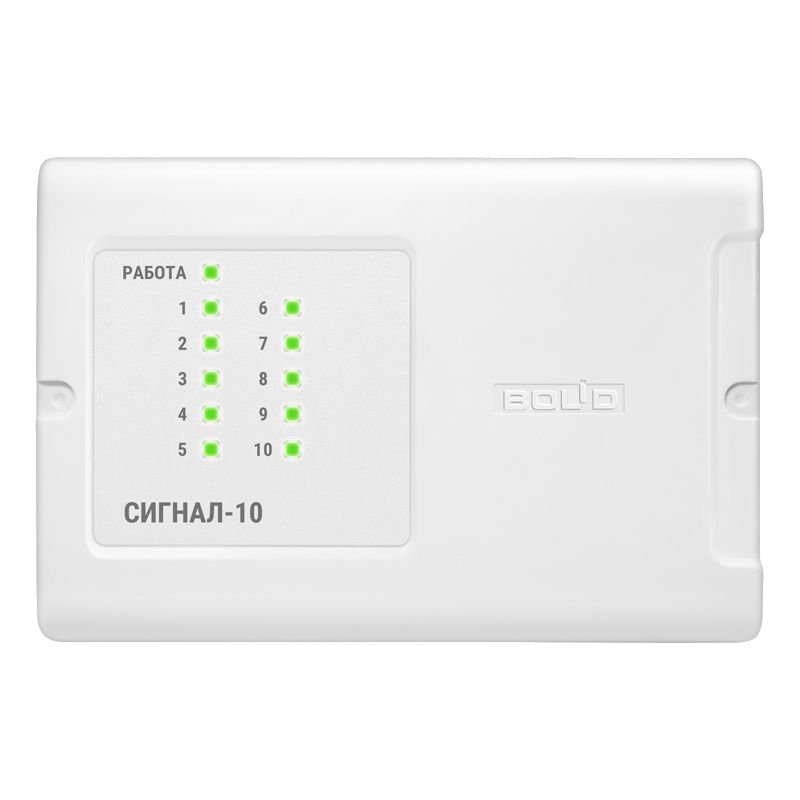

Самая частая ошибка новичка. Адресное устройство ждёт обмена сообщениями, а обычный пороговый вход умеет только мерить сопротивление. Ни один из них не поймёт другого. Исключение — особые входы приборов для адресных устройств, например «Сигнал-10», тип входа 14 «Пожарный адресно-пороговый» (до 10 адресных ИПР в одной линии). Их подключают строго по руководству на прибор и на устройство: с нужным типом входа и шунтирующим резистором.
