DES-1210-10/ME, 26/ME, 28/ME — управляемые коммутаторы Fast Ethernet Metro

Линейка управляемых коммутаторов L2 Metro Ethernet: 8 или 24 порта 10/100 Мбит/с плюс 2 порта 10/100/1000 и SFP-комбо. Монтаж на стол или в стойку 19".

Модели семейства

DES-1210-10/ME8 портов 10/100 Мбит/с + 2 порта 10/100/1000.

Порты	8×10/100BASE-TX + 2×10/100/1000BASE-T
Коммутация	5,6 Гбит/с, 4,2 Mpps
Буфер пакетов	384 Кбайт
Питание	встроенный БП 24 Вт, 100–240 В AC
Температура	-5…+50 °C
Консоль	RJ-45 для настройки вне полосы

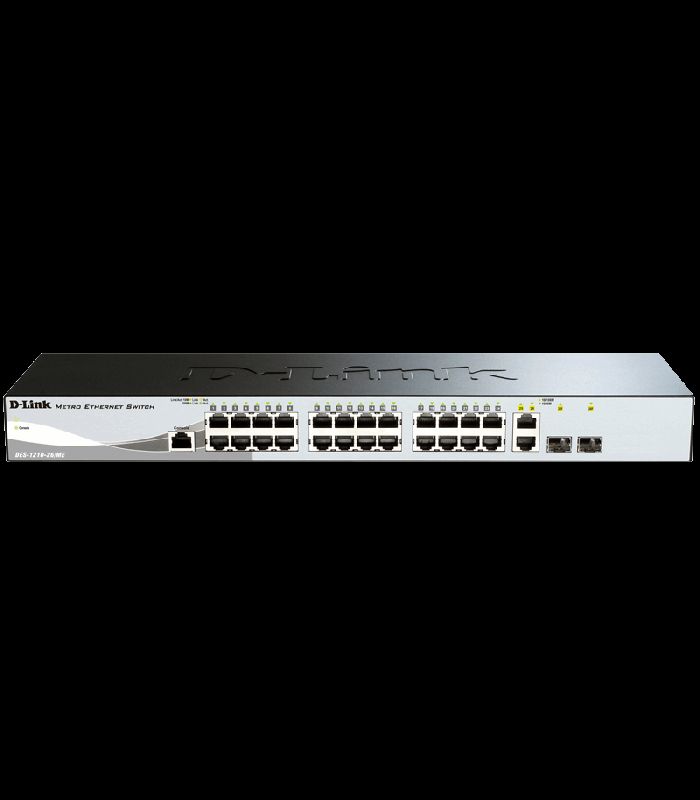

DES-1210-26/ME24 порта 10/100 Мбит/с + 2 порта 10/100/1000 + 2 комбо-SFP.

Порты	24×10/100BASE-TX + 2×10/100/1000BASE-T + 2 SFP-комбо
Коммутация	12,8 Гбит/с, 9,5 Mpps
Буфер пакетов	384 Кбайт
Питание	встроенный БП 24 Вт, 100–240 В AC
Температура	-5…+50 °C

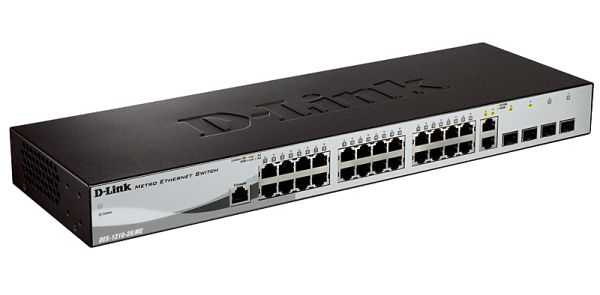

DES-1210-28/ME24 порта 10/100 Мбит/с + 2 порта 10/100/1000 + 2 комбо-SFP и 2 отдельных SFP.

Порты	24×10/100BASE-TX + 2×10/100/1000BASE-T + 2 SFP-комбо + 2 SFP
Коммутация	12,8 Гбит/с, 9,5 Mpps
Буфер пакетов	384 Кбайт
Питание	встроенный БП 24 Вт, 100–240 В AC
Температура	-5…+50 °C

Как это работает и подключается

Управляемые коммутаторы L2, настройка через веб-интерфейс или консольный порт RJ-45.
SFP-порты поддерживают перечисленные в РЭ трансиверы D-Link (DEM-310GT, DEM-311GT, DEM-314GT, DEM-315GT, DEM-312GT2, DEM-210, DEM-211 и WDM-модели DEM-330T/R, DEM-331T/R, DEM-220T/R).
Индикация на передней панели: Power, Console, Fan и Link/Act (или Link/Act/Speed) на каждом порту.
Сброс к заводским настройкам доступен из веб-интерфейса (Tool Menu → Reset System) — все настройки в энергонезависимой памяти сбрасываются, коммутатор перезагружается.

Монтаж

Настольная/полочная установка: приклеить резиновые ножки по углам корпуса, оставить вентиляционный зазор.
Стоечная установка: закрепить монтажные кронштейны на боковых панелях винтами из комплекта, затем вкрутить в стойку 19".
При установке в стойку учитывать повышенную температуру среды в закрытой стойке, не перекрывать воздушный поток, крепить надёжное заземление.
При отключении питания РЭ рекомендует отключить коммутатор от сети и включить его обратно только после восстановления питания.
Заводской IP-адрес для веб-управления — 10.90.90.90, маска 255.0.0.0; компьютеру для первого входа нужен адрес в той же подсети 10.x.y.z с той же маской.

Примеры

Малый узел

DES-1210-10/ME на 8 портов 10/100 для компактного шкафа.

Магистраль с оптикой

DES-1210-28/ME: 24 порта плюс 4 SFP-порта под оптические трансиверы DEM-310GT/311GT и др.

Частые вопросы

Чем 26/ME отличается от 28/ME?

По РЭ у 28/ME на 2 SFP-порта больше (2 комбо + 2 отдельных SFP против 2 комбо у 26/ME), у обеих моделей по 24 порта 10/100 и одинаковая производительность коммутации 12,8 Гбит/с.

Какая рабочая температура у линейки?

РЭ указывает диапазон -5…+50 °C для всех трёх моделей, хранение -40…+70 °C.

Какой заводской IP-адрес и пароль для входа?

IP 10.90.90.90, маска 255.0.0.0; имя пользователя и пароль по умолчанию — пустые (просто нажать вход).

Нюансы и грабли

MiniGBIC/SFP-порты РЭ требует укомплектовывать только сертифицированными UL модулями — использование прочих трансиверов вне гарантии производителя.
У DES-1210-10/ME только 8 портов 10/100, у 26/ME и 28/ME — по 24; путать модели по числу портов не стоит, разница в характеристиках коммутации (5,6 против 12,8 Гбит/с) существенная.
Не ставить тяжёлые предметы на корпус, не перекрывать вентиляцию сверху — РЭ прямо это запрещает.
Заводские имя пользователя и пароль по умолчанию — пустые, а не «admin/admin».
Комбо-порты SFP разделяют разъём с обычными портами RJ-45 (9/10 у DES-1210-10/ME, 25/26 у 26/ME и 28/ME): при установке модуля SFP соответствующий порт RJ-45 работать не будет.

Документация

D-Link — DES-1210-10/ME, 26/ME, 28/ME Rev.B2 User Manual R6.02
