DGS-1100-05V2/05PDV2/08V2/08PV2/08PLV2 — компактные Smart-коммутаторы Gigabit

Линейка компактных управляемых Gigabit-коммутаторов на 5 или 8 портов, часть моделей с PoE-выходом (802.3af/at) или PoE-входом. Безвентиляторные, настольный монтаж.

Модели семейства

DGS-1100-05V25 портов 10/100/1000, без PoE.

Порты	5×10/100/1000BASE-T
Коммутация	10 Гбит/с, 7,4 Mpps
Буфер пакетов	1 Мбит
Габариты	100,5×82×28 мм
Масса	0,23 кг
Питание	AC 100–240 В
Потребление	макс. 3,42 Вт, дежурное 1,39 Вт

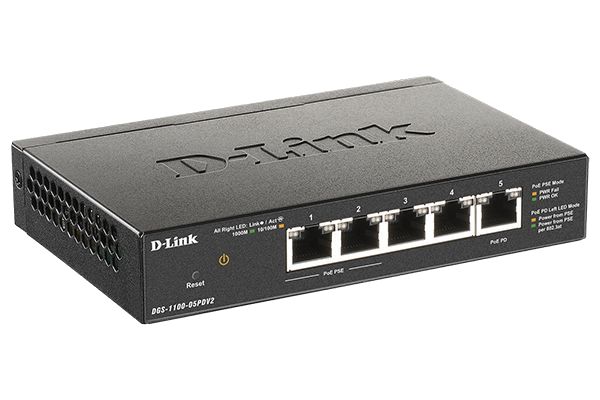

DGS-1100-05PDV25 портов: 2 PoE-выхода (PSE) + порт с PoE-входом (PD), без внешнего БП.

Порты	5×10/100/1000BASE-T, 2 PSE PoE-порта + 1 PD-порт
Коммутация	10 Гбит/с, 7,4 Mpps
PoE-бюджет	18 Вт по 802.3at, 8 Вт по 802.3af
Габариты	150×97×28 мм
Масса	0,38 кг
Питание	нет внешнего БП — только через PoE-вход
Потребление	макс. 24,084 Вт, дежурное 1,728 Вт

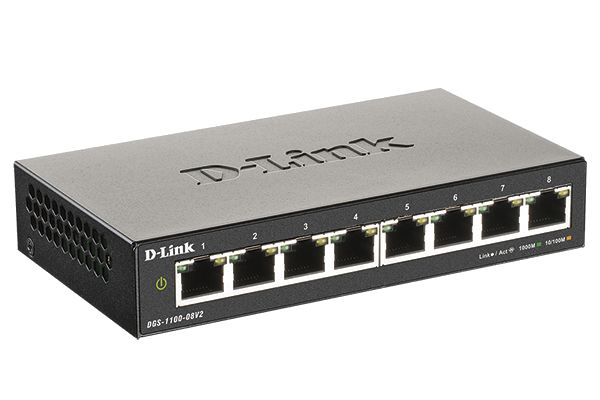

DGS-1100-08V28 портов 10/100/1000, без PoE.

Порты	8×10/100/1000BASE-T
Коммутация	16 Гбит/с, 11,9 Mpps
Буфер пакетов	1,5 Мбит
Габариты	145×82×28 мм
Масса	0,34 кг
Питание	AC 100–240 В
Потребление	макс. 4,94 Вт, дежурное 1,93 Вт

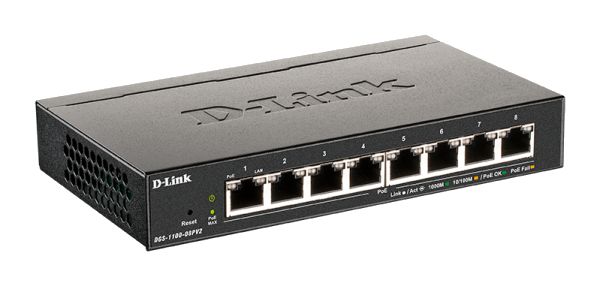

DGS-1100-08PV28 портов, все с PoE-выходом.

Порты	8×10/100/1000BASE-T, все PoE
Коммутация	16 Гбит/с, 11,9 Mpps
PoE-бюджет	64 Вт
Габариты	171×97,8×28,6 мм
Масса	0,433 кг
Питание	адаптер 54 В/1,574 А
Потребление	макс. 77,9 Вт, дежурное 2,0 Вт

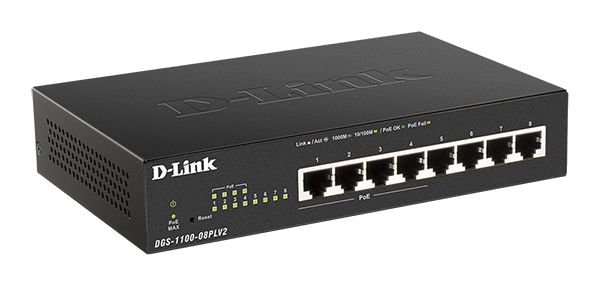

DGS-1100-08PLV28 портов, из них 4 (1–4) с PoE 802.3af/at — «PoE Lite».

Порты	8×10/100/1000Mbps, порты 1–4 PoE PSE
Коммутация	16 Гбит/с, 11,9 Mpps
Буфер пакетов	1,5 Мбайт
PoE	802.3af PSE 15 Вт / 802.3at PSE 30 Вт на порт, лимит выхода PoE MAX — 73 Вт суммарно
Габариты	190,0×120,0×38,0 мм
Масса	0,6 кг
Питание	DC-вход 54 В, 1,67 А
Потребление	макс. 83,5 Вт с PoE / 3,5 Вт без PoE, дежурное 1,1 Вт

Как это работает и подключается

Все модели серии — Smart Managed Switch с настройкой через веб-интерфейс.
DGS-1100-05PDV2 не имеет собственного адаптера AC: питается только через PD-порт 5 от РоЕ-адаптера или инжектора; РЭ прямо указывает питание PD-порта по 802.3at (18 Вт бюджет) или 802.3af (8 Вт).
DGS-1100-08PLV2 и 08PV2 работают как PSE на своих PoE-портах: 08PLV2 — по 802.3af (15 Вт) или 802.3at (30 Вт) на порт для портов 1–4; 08PV2 — все 8 портов PoE, суммарный бюджет 64 Вт.

Монтаж

Все модели поддерживают только настольную/полочную установку (компактный корпус), рабочая температура 0…+40 °C, хранение -40…+70 °C.
DGS-1100-05PDV2 подключается к сети питания только через RJ45-порт 5 (PD) и PoE-адаптер — отдельного гнезда питания на корпусе нет.
DGS-1100-08PLV2 требует внешний адаптер постоянного тока 54 В/1,67 А — не путать со штатным AC-адаптером остальных моделей серии.
Заводской IP-адрес для веб-управления у всех моделей серии — 10.90.90.90, маска 255.0.0.0; пароль по умолчанию — «admin» (имя пользователя не запрашивается).
Кнопка Reset: 1–5 секунд — перезагрузка; 6–10 секунд — сброс к заводским настройкам (LED светится жёлтым/янтарным 2 секунды); дольше (свыше 10 секунд у 05V2/05PDV2/08V2/08PV2, свыше 11 секунд у 08PLV2) — вход в loader mode (LED зелёным 2 секунды).

Примеры

Точка доступа без розетки

DGS-1100-05PDV2 сам питается через PoE-вход (порт 5) и раздаёт PoE на 2 выходных порта — удобно там, где рядом нет розетки питания переменного тока.

4 IP-камеры в небольшом узле

DGS-1100-08PLV2: 4 PoE-порта (1–4) под камеры, суммарный бюджет PoE до 73 Вт.

Частые вопросы

Можно ли обойтись без розетки переменного тока для DGS-1100-05PDV2?

Да, РЭ описывает эту модель без внешнего блока питания — она получает энергию только через PD-порт (802.3af/at).

Сколько портов PoE у DGS-1100-08PLV2?

По РЭ — 4 порта (1–4), а не все 8, суммарный лимит PoE MAX составляет 73 Вт.

Какой заводской адрес и пароль для входа в веб-интерфейс?

IP 10.90.90.90, маска 255.0.0.0; пароль по умолчанию — admin, поле имени пользователя РЭ не упоминает.

Нюансы и грабли

Только DGS-1100-05PDV2 в линейке является одновременно PD (получателем PoE) и PSE (источником PoE на 2 порта) — путать его с обычным PSE-коммутатором 08PV2 нельзя, у 05PDV2 нет собственного блока питания.
PoE-бюджет резко различается по моделям: 18 Вт (05PDV2, 802.3at) / 64 Вт (08PV2) / 73 Вт суммарно на 4 порта (08PLV2) — подбирать модель под реальное число и мощность PD, а не считать бюджет одинаковым.
DGS-1100-08PLV2 питается от DC-адаптера 54 В/1,67 А, остальные модели серии — от AC 100–240 В: перепутанный адаптер не подойдёт.
Держать кнопку Reset дольше 10 секунд — уже не перезагрузка, а сброс настроек или вход в loader mode; отмерять время, а не жать наугад.

Документация

D-Link — DGS-1100-05V2/05PDV2/08V2/08PV2 Smart Managed Switch User Manual v1.00
D-Link — DGS-1100-08PLV2 Smart Managed Switch Manual v1.00 (папка d-link-2518, вошла в эту карточку).
