DGS-1210-28MP/52MPP — управляемые PoE-коммутаторы на 24 и 48 портов

Стоечные гигабитные Smart-коммутаторы с 4 SFP-слотами: 24 порта PoE и бюджет 370 Вт у 28MP, 48 портов и 740 Вт у 52MPP. Управление через Web, CLI, DNA и SNMP.

Модели семейства

DGS-1210-28MP24 порта 10/100/1000BASE-T с PoE (802.3af/at, до 30 Вт на порт) + 4 SFP-слота, бюджет PoE 370 Вт.

Порты	24 × 10/100/1000BASE-T PoE + 4 SFP
PoE на порт	до 30 Вт (802.3af/at)
Бюджет PoE	370 Вт
Коммутационная матрица	56 Gbps
Производительность	41.7 Mpps
Буфер пакетов	1.5 MB
Питание	100–240 В AC, 50/60 Гц
Температура эксплуатации	-5…+50 °C
Акустика	47.9 дБ (3 вентилятора)

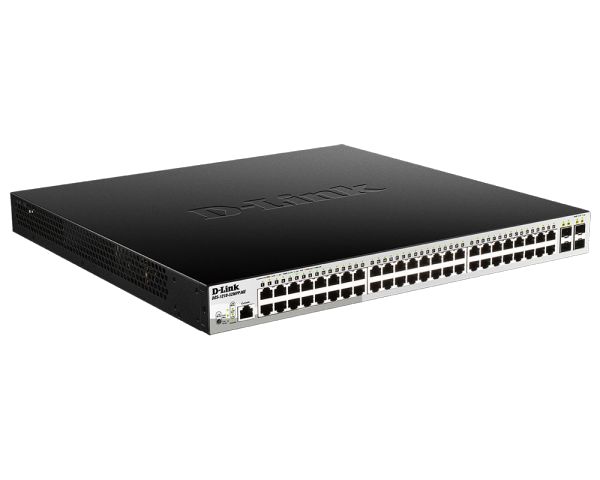

DGS-1210-52MPP48 портов 10/100/1000BASE-T с PoE (802.3af/at, до 30 Вт на порт) + 4 SFP-слота, бюджет PoE 740 Вт.

Порты	48 × 10/100/1000BASE-T PoE + 4 SFP
PoE на порт	до 30 Вт (802.3af/at)
Бюджет PoE	740 Вт
Коммутационная матрица	104 Gbps
Производительность	77.4 Mpps
Буфер пакетов	3.0 MB
Питание	100–240 В AC, 50/60 Гц
Температура эксплуатации	-5…+50 °C
Акустика	49.3 дБ (5 вентиляторов)

Как это работает и подключается

Управление: Web-интерфейс, CLI (консоль/Telnet), утилита D-Link Network Assistant (DNA), SNMP.
Smart Wizard при первом запуске задаёт IP, пароль и SNMP.
Заводской IP-адрес по умолчанию — 10.90.90.90, маска 255.0.0.0 (указано в РЭ).
Заводские имя пользователя и пароль для входа по CLI/Telnet — admin/admin (регистр важен).
Loopback Detection по умолчанию выключен (Disabled); при включении интервал проверки по умолчанию 2 с, время восстановления порта — 60 с.
Safeguard Engine (защита от паразитного широковещательного/атакующего трафика) включён по умолчанию.

Монтаж

Настольная/полочная установка — на резиновых ножках из комплекта, либо в 19-дюймовую стойку через комплектные кронштейны.
РЭ рекомендует фиксировать шнур питания клипсой (тай-рэп) из комплекта от случайного выдёргивания.
При сбое питания РЭ предписывает отключить коммутатор от сети и включить только после восстановления питания.
Кнопка Reset на передней панели: 1–5 секунд — перезагрузка; 6–10 секунд — сброс к заводским настройкам (LED мигает янтарным 2 секунды); более 11 секунд — вход в режим загрузчика (LED мигает зелёным 2 секунды).

Примеры

Сеть офиса или объекта на 24/48 портов

РЭ описывает серию как Smart Managed switch с VLAN, QoS и Auto Surveillance VLAN для видеотрафика.

Питание камер и точек доступа по PoE

До 30 Вт на порт (802.3af/at); суммарный бюджет ограничен 370 Вт (28MP) или 740 Вт (52MPP).

Частые вопросы

Сколько портов PoE и какой бюджет у каждой модели?

DGS-1210-28MP — 24 порта PoE, бюджет 370 Вт; DGS-1210-52MPP — 48 портов PoE, бюджет 740 Вт (по РЭ).

Как попасть в веб-интерфейс при первом включении?

По заводскому адресу 10.90.90.90 (маска 255.0.0.0), либо через Smart Wizard/утилиту DNA.

Какой заводской логин для CLI/Telnet?

admin/admin, с учётом регистра (по РЭ, глава Command Line Interface).

Нюансы и грабли

Бюджет PoE общий на коммутатор (370/740 Вт) — при 30 Вт на каждый порт не все порты выйдут на максимум одновременно.
Индикатор Pwr Max загорается красным при достижении бюджета PoE — часть подключённых устройств останется без питания.
SFP/MiniGBIC-порты — только трансиверы лазерного класса I, 3.3 В (предупреждение РЭ).
Держать Reset дольше 10 секунд — это уже не простая перезагрузка, а сброс настроек или вход в loader mode; время нужно именно отмерять.

Документация

D-Link — DGS-1210-28MP+52MPP User Manual v5.00 (E2)
