D-Link DGS-1210/ME — управляемые коммутаторы, 10–52 портов, версии с PoE до 740 Вт

Линейка управляемых коммутаторов L2+: 8–52 портов 10/100/1000, аплинк SFP/SFP+ на 1G/10G, версии с PoE (802.3af/at) бюджетом до 740 Вт, порт RPS на моделях без PoE, консоль и веб-управление.

Коммутаторы D-Link DGS-1210/ME (Metro Ethernet Managed Switch, серия B/B1)

Модели семейства

DGS-1210-10/MEбазовая версия на 10 портов, без PoE, с портом RPS

Порты	8 портов 10/100/1000 Мбит/с (медь)
Аплинк	2 порта SFP 1000 Мбит/с
PoE	нет; есть порт RPS для DPS-200A/500A/500DC
Особенности	LED Power, Console, RPS, Link/Act на порты 1–10; консоль RJ-45

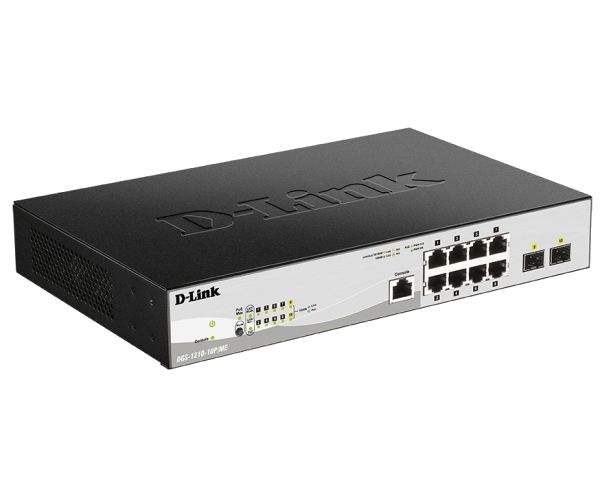

DGS-1210-10P/ME10 портов, все с PoE, бюджет 78 Вт

Порты	8 портов 10/100/1000 Мбит/с, все с PoE (802.3at)
Аплинк	2 порта SFP 1000 Мбит/с
PoE	бюджет 78 Вт; Pwr Max загорается на 71 Вт
Особенности	кнопка Mode переключает LED портов Link/Act ↔ PoE; порта RPS нет

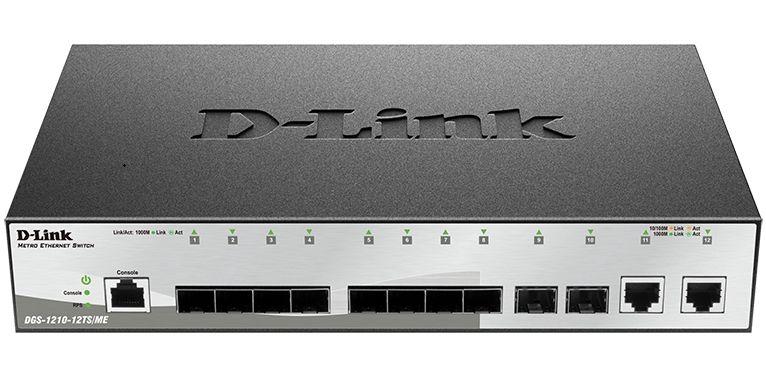

DGS-1210-12TS/ME12 портов, упор на SFP-уплинки, без PoE

Порты	2 порта 10/100/1000 Мбит/с (медь)
Аплинк	10 портов SFP 1000 Мбит/с
PoE	нет; есть порт RPS
Особенности	LED Power, Console, RPS, Link/Act на порты 1–12

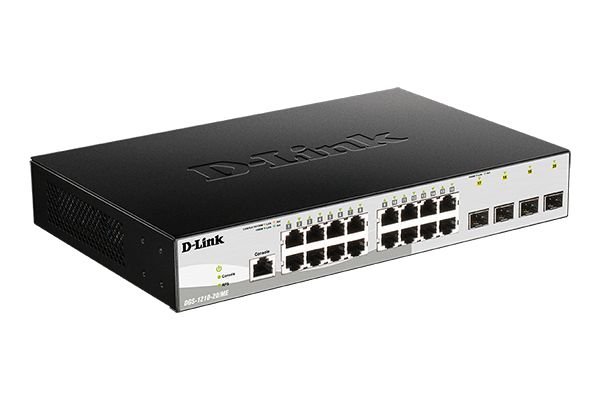

DGS-1210-20/ME20 портов, без PoE, с портом RPS

Порты	16 портов 10/100/1000 Мбит/с (медь)
Аплинк	4 порта SFP 1000 Мбит/с
PoE	нет; есть порт RPS
Особенности	LED Power, Console, RPS, Link/Act на порты 1–20

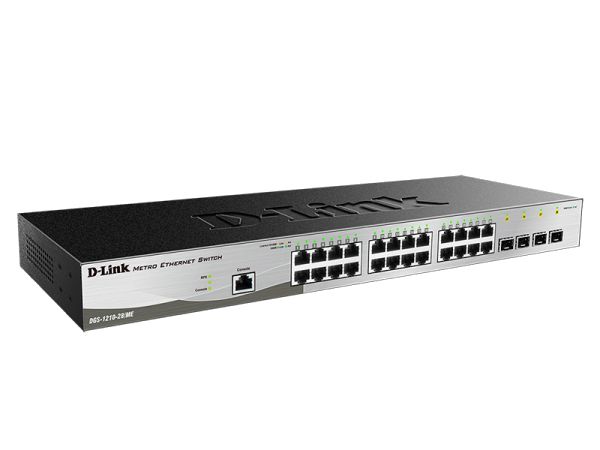

DGS-1210-28/ME28 портов, без PoE, с портом RPS

Порты	24 порта 10/100/1000 Мбит/с (медь)
Аплинк	4 порта SFP 1000 Мбит/с
PoE	нет; есть порт RPS
Особенности	LED Power, RPS, Console, Link/Act на порты 1–28

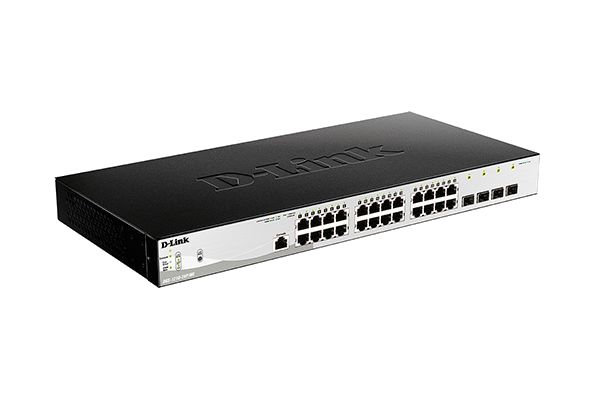

DGS-1210-28P/ME28 портов, все с PoE, бюджет 193 Вт

Порты	24 порта 10/100/1000 Мбит/с с PoE (порты 1–4: 802.3at 30 Вт, 5–24: 802.3af 15,4 Вт)
Аплинк	4 порта SFP 1000 Мбит/с
PoE	бюджет 193 Вт; Pwr Max загорается на 186 Вт
Особенности	LED Fan Error; кнопка Mode; порта RPS нет

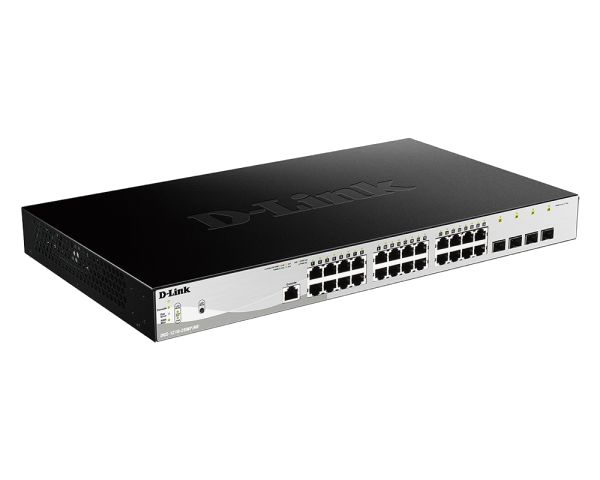

DGS-1210-28MP/ME28 портов, все с PoE 802.3at, бюджет 370 Вт

Порты	24 порта 10/100/1000 Мбит/с, все с PoE (802.3at)
Аплинк	4 порта SFP 1000 Мбит/с
PoE	бюджет 370 Вт; Pwr Max загорается на 363 Вт
Особенности	LED Fan Error; кнопка Mode; порта RPS нет

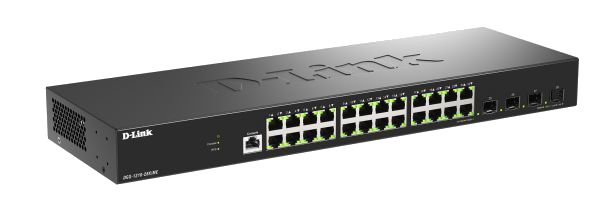

DGS-1210-28X/ME28 портов, без PoE, аплинк SFP+ 10G

Порты	24 порта 10/100/1000 Мбит/с (медь), без PoE
Аплинк	4 порта SFP+ 1000 Мбит/с / 10 Гбит/с
PoE	нет; есть порт RPS
Особенности	LED RPS, Power, Console, Fan Error

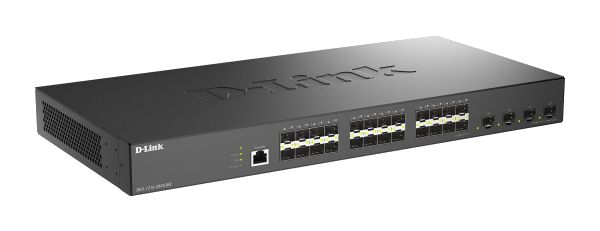

DGS-1210-28XS/MEполностью оптическая версия, 24 SFP + 4 SFP+ 10G

Порты	медных портов данных нет (только консоль RJ-45)
Аплинк	24 порта SFP 100/1000 Мбит/с + 4 порта SFP+ 1000 Мбит/с / 10 Гбит/с
PoE	нет; есть порт RPS
Особенности	LED Power, Console, Fan Error, RPS

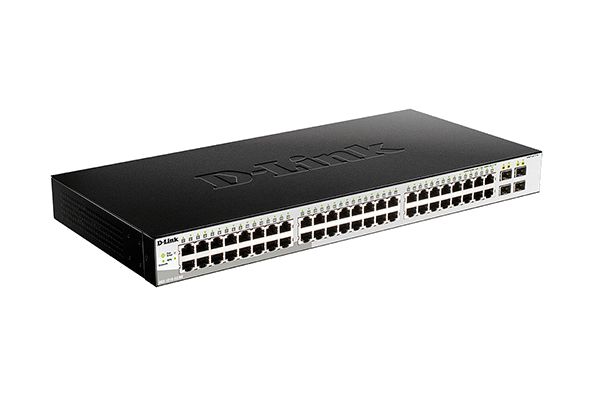

DGS-1210-52/ME52 порта, без PoE, с портом RPS

Порты	48 портов 10/100/1000 Мбит/с (медь)
Аплинк	4 порта SFP 1000 Мбит/с
PoE	нет; есть порт RPS
Особенности	LED Power, Console, Fan Error, RPS

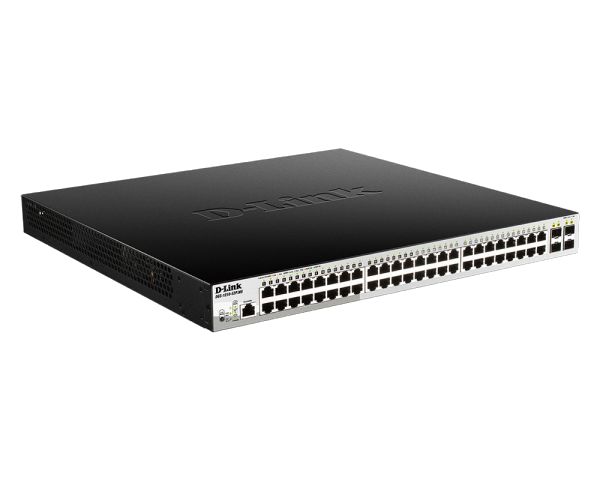

DGS-1210-52P/ME52 порта, 24 из них с PoE, бюджет 193 Вт

Порты	48 портов 10/100/1000 Мбит/с, из них 24 с PoE (порты 1–8: 802.3at, 9–24: 802.3af)
Аплинк	4 порта SFP 1000 Мбит/с
PoE	бюджет 193 Вт; Pwr Max загорается на 186 Вт
Особенности	LED Fan Error; кнопка Mode; порта RPS нет

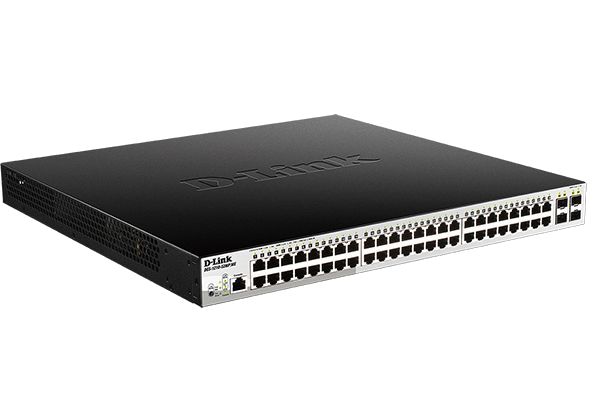

DGS-1210-52MP/ME52 порта, все с PoE, бюджет 370 Вт

Порты	48 портов 10/100/1000 Мбит/с, все с PoE (порты 1–8: 802.3at, 9–48: 802.3af)
Аплинк	4 порта SFP 1000 Мбит/с
PoE	бюджет 370 Вт; Pwr Max загорается на 363 Вт
Особенности	LED Fan Error; кнопка Mode; порта RPS нет

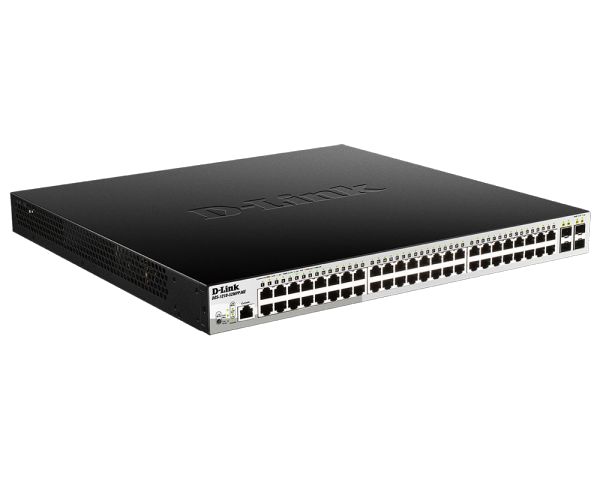

DGS-1210-52MPP/MEстаршая версия, 52 порта, все с PoE 802.3at, бюджет 740 Вт

Порты	48 портов 10/100/1000 Мбит/с, все с PoE (802.3at)
Аплинк	4 порта SFP 1000 Мбит/с
PoE	бюджет 740 Вт; Pwr Max загорается на 733 Вт
Особенности	LED Fan Error; кнопка Mode; порта RPS нет

Как это работает и подключается

Настраивается через веб-интерфейс (по умолчанию логин и пароль пустые) или консоль RJ-45 — на терминале обязательно выставить скорость 9600 бод, иначе командная строка не откликается (другие поддерживаемые скорости — 19200, 38400, 115200, но заводская — 9600).
D-Link Network Assistant (DNA) находит коммутаторы в локальной сети и позволяет управлять ими, даже если IP-адрес ещё заводской.
На PoE-моделях приоритет портов (Low/Normal/High) и способ отключения при превышении общего бюджета (Deny next port — отключается следующий пытающийся включиться порт, или Deny low priority port — отключается менее приоритетный) настраиваются в PoE > PoE System Settings.
Лимит мощности порта можно задать вручную (User Define, 1–30 Вт) или оставить автоматическое согласование по классу PD (Auto).
Порт с перегрузкой по току автоматически отключается: свыше 375 мА в режиме 802.3af или свыше 625 мА в режиме pre-802.3at.
SFP-порты — под трансиверы стороннего или D-Link производства (в комплект не входят); в РЭ отдельно оговорено требование к лазеру: сертификат UL, класс I, 3,3 В.

Монтаж

Настольная установка — на резиновые ножки из комплекта поставки; стоечная — крепёжные уголки на боковые панели и винты в 19″ стойку (крепление не рассчитано на палм-сайз модели).
По бокам и сзади коммутатора оставлять не менее 6 дюймов свободного пространства для вентиляции — без этого возможен перегрев и отказ.
Питание — сеть 100–240 В AC, 50–60 Гц, автоподстройка напряжения; розетка заземлённая и с защитой от скачков напряжения.
RPS есть только у версий без PoE (10, 12TS, 20, 28, 28X, 28XS, 52/ME): к резервному блоку DPS-200A/500A/500DC сначала подключается DC-кабель DPS-CB150-2PS, и только потом блок включается в AC-сеть — обратный порядок может повредить внутренний источник питания коммутатора.
Заводской IP-адрес коммутатора — 10.90.90.90, маска 255.0.0.0, шлюз 0.0.0.0; для первого входа в веб-интерфейс ПК нужно временно перевести в подсеть 10.x.x.x.
При пропадании сетевого питания коммутатор рекомендуется отключить от розетки и включить заново уже после восстановления электроснабжения.

Примеры

Линия IP-камер и СКУД на объекте

Модели -P/-MP/-MPP кормят камеры и контроллеры доступа по PoE до 30 Вт на порт (802.3at); при превышении общего бюджета коммутатор просто не запитывает следующий PD по приоритету порта, а не перегружается.

Резерв питания в серверной или щитовой

На версиях без PoE (10, 12TS, 20, 28, 28X, 28XS, 52/ME) есть отдельный порт RPS: внешний блок DPS-200A/500A/500DC подхватывает питание коммутатора при пропадании сети без перезагрузки.

Оптическая магистраль между щитовыми/зданиями

28X/ME и 28XS/ME — версии с портами SFP+ на 1000 Мбит/с или 10 Гбит/с: аплинк на большие расстояния без ограничений медного кабеля.

Частые вопросы

Чем отличаются буквы -P, -MP и -MPP в названии?

Это ступени PoE-бюджета одной платформы: -P — 78 или 193 Вт (часть портов 802.3af, часть 802.3at), -MP — 370 Вт (все порты 802.3at), -MPP — 740 Вт (те же порты, максимальный бюджет). Модели без этих букв PoE не поддерживают вовсе, зато у них есть порт RPS для резервного питания.

Можно ли запитать IP-камеру или считыватель без отдельного PoE-инжектора?

Да, на моделях -P/-MP/-MPP: порт выдаёт до 15,4 Вт (802.3af) или 30 Вт (802.3at) по классификации подключённого устройства, лимит порта можно задать вручную от 1 до 30 Вт или оставить автосогласование.

Зачем нужен порт RPS, если есть обычный ввод питания?

RPS — вход для внешнего резервного блока DPS-200A/500A/500DC: при пропадании основного питания он подхватывает коммутатор без перезагрузки. Есть только на моделях без PoE — на -P/-MP/-MPP этого порта нет.

Чем 28X/ME отличается от 28XS/ME?

У 28X/ME 24 медных порта 10/100/1000 плюс 4 порта SFP+ на 1000 Мбит/с/10 Гбит/с. У 28XS/ME медных портов данных нет вовсе — 24 порта SFP (100/1000) плюс те же 4 SFP+: полностью оптическая модель для узла, где на каждый линк заведена оптика.

Нюансы и грабли

Заводской адрес 10.90.90.90 с маской 255.0.0.0, а не 192.168.1.1 — в типовой подсети 192.168.x.x коммутатор «не виден», пока ноутбук не переведён в 10.x.x.x или не запущен DNA.
PoE-бюджет общий на весь коммутатор, не «свой лимит на каждый порт»: например у 28P/ME порты 1–4 дают до 30 Вт (802.3at), 5–24 — только 15,4 Вт (802.3af), а весь коммутатор ограничен 193 Вт суммарно; индикатор Pwr Max загорается уже на 186 Вт, после чего новый PD не запитается.
Порт RPS есть только у версий без PoE — у -P/-MP/-MPP его нет: отдельного резервного входа на этих моделях не предусмотрено.
«Прыгающий» PoE-порт на камере или считывателе часто означает не обрыв кабеля, а автоотключение по превышению тока — 375 мА в режиме 802.3af, 625 мА в режиме pre-802.3at.
Консоль по умолчанию работает на 9600 бод; если в терминальной программе выставлена другая скорость из поддерживаемых (19200/38400/115200), строка молчит при исправном кабеле и порте.
Логин и пароль веб-интерфейса по умолчанию пустые — до смены пароля коммутатор управляется без аутентификации; на объекте, уже подключённом к сети заказчика, это открытая дыра до первой настройки.

Документация

D-Link — DGS-1210/ME Series User Manual, ред. B/B1, v2.10
D-Link — Manual DGS-1210/ME B Series CLI
