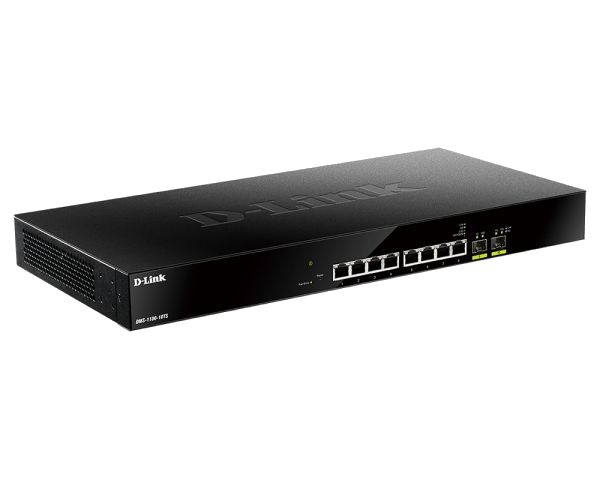

DMS-1100-10TS/10TP — управляемые коммутаторы 2.5G с SFP+

Стоечные Smart-коммутаторы L2: 8 портов 2.5GBASE-T + 2 SFP+ 10G. У 10TP порты 1–8 с PoE+ до 30 Вт, общий бюджет PoE 240 Вт.

Модели семейства

DMS-1100-10TS8 портов 2.5GBASE-T + 2 порта 10G SFP+, без PoE.

Порты	8 × 10/100/1000/2.5GBASE-T + 2 × SFP+ (порты 9–10, 1000/10G)
Коммутационная матрица	80 Gbps
Производительность	59.52 Mpps
Буфер пакетов	1.5 MB
Питание	100–240 В AC, 50/60 Гц
Потребление	макс. 33.7 Вт, в ждущем режиме 21.6 Вт
Вентиляторы	1 Smart Fan
Температура эксплуатации	-5…+50 °C
Габариты	440 × 210 × 44 мм
Масса	2.53 кг

DMS-1100-10TP8 портов 2.5GBASE-T PoE+ + 2 порта 10G SFP+; PoE до 30 Вт на порт, бюджет 240 Вт.

Порты	8 × 10/100/1000/2.5GBASE-T PoE+ + 2 × SFP+ (порты 9–10, 1000/10G)
PoE на порт	до 30 Вт, 802.3af/pre-at (порты 1–8)
Бюджет PoE	240 Вт
Коммутационная матрица	80 Gbps
Производительность	59.52 Mpps
Потребление	макс. 293.4 Вт (PoE вкл.) / 38.1 Вт (PoE выкл.), ждущий режим 27.3 Вт
Вентиляторы	3 Smart Fans
Температура эксплуатации	-5…+50 °C
Габариты	440 × 250 × 44 мм
Масса	3.43 кг

Как это работает и подключается

Управление: Web-интерфейс (по умолчанию 10.90.90.90), Telnet на LAN-портах, SNMP.
Индикатор PoE OK/FAIL (только у 10TP) показывает исправность подачи питания по портам: зелёный — PoE в норме, жёлтый/янтарный — на PoE неполадка.
Веб-интерфейс поддерживает 10 языков, включая русский; по умолчанию — английский. Логин и пароль по умолчанию — «admin»/«admin».
Заводской IP-адрес — 10.90.90.90, маска 255.0.0.0, шлюз 0.0.0.0. Для доступа к веб-интерфейсу компьютеру нужен IP в сети 10.x.y.z с той же маской.
Индикация портов Link/Act/Speed: жёлтый/янтарный — порт работает на 100 или 1000 Мбит/с, зелёный — на 2.5 Гбит/с (порты 1–8) или на 1000 Мбит/с/10 Гбит/с (порты SFP+ 9–10, мигание — передача данных).
Встроенная диагностика кабеля (OAM > Cable Diagnostics) определяет тип ошибки в витой паре по порту; перед тестом нужно выключить Power Saving — иначе результат теста будет недостоверным.
Обнаружение петель (Loopback Detection) по умолчанию выключено.

Монтаж

Настольная/полочная установка на резиновых ножках или в 19-дюймовую стойку (комплектные кронштейны, 8 винтов M3×6.0).
РЭ требует заземлить коммутатор до подачи питания: винт M4×6 мм, кабель заземления сечением 12–6 AWG, подключение к шине стойки.
Шнур питания рекомендуется фиксировать клипсой (тай-рэп) из комплекта от случайного выдёргивания.
Кнопка Reset на передней панели: 1–5 секунд — просто перезагрузка; 6–10 секунд — сброс к заводским настройкам (индикатор загорается жёлтым на 2 секунды); более 11 секунд — вход в режим загрузчика (loader mode, индикатор загорается зелёным на 2 секунды).

Примеры

Агрегация 2.5G-сегментов на SFP+ аплинк

РЭ описывает применение для перехода с 100/1000 Мбит/с на 2.5 Гбит/с по кабелю Cat 5e с аплинком 10G SFP+.

Питание PoE-устройств у 10TP

Порты 1–8 отдают до 30 Вт каждый, общий бюджет коммутатора — 240 Вт.

Частые вопросы

Чем 10TS отличается от 10TP?

10TP добавляет PoE+ на портах 1–8 (до 30 Вт, бюджет 240 Вт) и третий вентилятор вместо одного; по РЭ 10TP тяжелее и глубже (250 мм против 210 мм).

Нужно ли заземлять коммутатор?

Да, РЭ описывает это как обязательную процедуру перед подачей питания, с указанием сечения кабеля и крепёжного винта.

Какой адрес и пароль по умолчанию?

IP 10.90.90.90, маска 255.0.0.0, шлюз 0.0.0.0; логин и пароль — admin/admin.

Как сбросить настройки без веб-интерфейса?

Кнопкой Reset на передней панели: держать 6–10 секунд для сброса к заводским настройкам (индикатор мигнёт жёлтым 2 секунды).

Нюансы и грабли

Заземление — обязательный шаг РЭ перед включением питания, не опция.
Бюджет PoE 240 Вт общий на 8 портов 10TP — при 30 Вт на каждый порт одновременно все 8 портов на максимум не выйдут.
SFP+-порты (9–10) поддерживают DAC-кабели только из перечня РЭ (DEM-CB100S/300S/700S) — иные DAC не подтверждены документацией.
Держать Reset дольше 10 секунд — это уже не «просто перезагрузка», а сброс настроек или уход в loader mode; отмерять время, а не жать наугад.
Кабельную диагностику запускать только с выключенным Power Saving, иначе тест покажет неверный результат.
