DMS-1250-10S/10SP/10SPL/12TP — управляемые коммутаторы 2.5GE с портами 10G SFP+

Линейка управляемых коммутаторов на 8 портов 2.5GBASE-T плюс 10G SFP+/SFP аплинки, часть моделей с PoE. Питание AC или DC (10SPL), диапазон -5…+50 °C.

Модели семейства

DMS-1250-10S8×2.5GBASE-T + 2×10G SFP+, без PoE, безвентиляторный.

Порты	8×2.5GBASE-T + 2×10G SFP/SFP+
Коммутация	128 Гбит/с, 148,8 Mpps
Буфер пакетов	1,5 Мбайт
Питание	AC 100–240 В, встроенный БП
Охлаждение	безвентиляторное
Температура	-5…+50 °C

DMS-1250-10SP8×2.5GBASE-T PoE + 2×10G SFP+, 2 вентилятора.

Порты	8×2.5GBASE-T PoE + 2×10G SFP/SFP+
Коммутация	176 Гбит/с, 178,56 Mpps
Буфер пакетов	1,5 Мбайт
PoE-бюджет	настраивается 15400–240000 мВт, по умолчанию 240000 мВт
Питание	AC 100–240 В
Охлаждение	2 вентилятора
Температура	-5…+50 °C

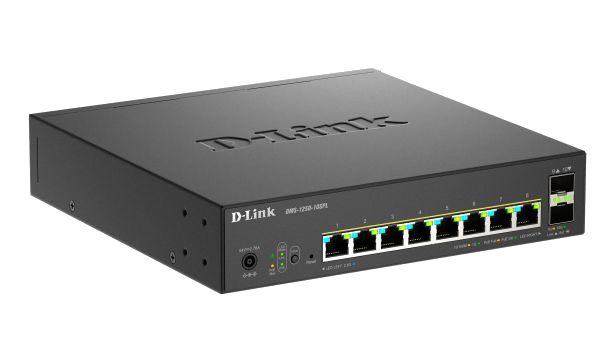

DMS-1250-10SPL8×2.5GBASE-T PoE + 2×10G SFP+, питание постоянным током.

Порты	8×2.5GBASE-T PoE + 2×10G SFP/SFP+
Питание	разъём DC на задней панели (в отличие от AC у 10S/10SP)
Температура	-5…+50 °C

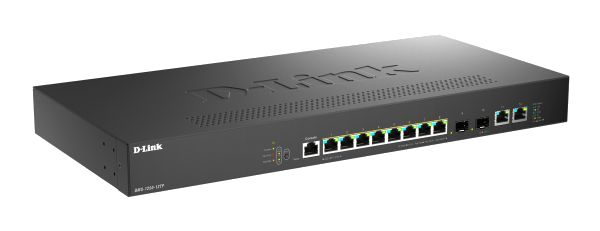

DMS-1250-12TP8×2.5GBASE-T PoE + 2×10G + 2×SFP+, спецификации коммутации не приведены в РЭ (TBA).

Порты	8×2.5GBASE-T PoE + 2×10G Ethernet + 2×SFP+
Питание	AC 100–240 В
Температура	-5…+50 °C

Как это работает и подключается

Управляемые L2-коммутаторы, настройка по Web UI, Telnet CLI и SNMP.
Список поддерживаемых SFP/SFP+ трансиверов указан в РЭ: DEM-310GT, DEM-311GT, DEM-312GT2, DEM-314GT, DEM-315GT, DEM-330T/R, DEM-331T/R, DEM-302S-BXD/BXU, DEM-431XT…DEM-436XT-BXU/BXD, DEM-X10CS-*, DEM-X40CS-*, а также DAC-кабели DEM-CB100S/300S/700S.
PoE-бюджет коммутатора настраивается в диапазоне 15400–240000 мВт (по умолчанию 240000 мВт), поддерживается PoE Perpetual — питание PD не прерывается на время перезагрузки свитча.

Монтаж

Внутренний универсальный БП AC 100–240 В, 50/60 Гц у 10S/10SP/12TP; у 10SPL — питание постоянным током через отдельный разъём.
SFP/MiniGBIC-порты РЭ требует комплектовать только сертифицированными UL оптическими трансиверами класса лазера I, 3,3 В DC.
РЭ прямо указывает: оборудование предназначено для установки внутри здания и подключения PoE-сети без прокладки за пределы здания (campus-сети и внешние линии — запрещены).
Заводской IP-адрес для веб-управления — 10.90.90.90, маска 255.0.0.0, шлюз 0.0.0.0; компьютеру для первого входа нужен адрес в той же сети 10.x.y.z с той же маской.
Кнопкой Reset на передней панели коммутатор возвращается к заводским настройкам, все изменения теряются.

Примеры

Агрегация с 10G-аплинком

8 портов 2.5GBASE-T под точки доступа/камеры и 2 порта 10G SFP+ на магистраль.

DC-питание в шкафу с резервом

DMS-1250-10SPL берёт DC-питание вместо AC — под щиты постоянного тока.

Частые вопросы

Есть ли PoE у DMS-1250-10S?

Нет, по РЭ PoE поддерживают только 10SP, 10SPL и 12TP; 10S — модель без PoE.

Как коммутатор ведёт себя при перезагрузке, если к нему подключены PD по PoE?

При включённой функции PoE Perpetual питание PD не прерывается даже во время загрузки самого коммутатора, согласно РЭ.

Какой заводской IP-адрес и пароль?

IP 10.90.90.90, маска 255.0.0.0, шлюз 0.0.0.0; имя пользователя и пароль по умолчанию — пустые, язык интерфейса по умолчанию — английский (доступен и русский).

Нюансы и грабли

Спецификации DMS-1250-12TP (коммутация, буфер, охлаждение) в самом РЭ помечены как TBA — производитель на момент выпуска руководства их не опубликовал, не додумывать цифры.
10SPL питается постоянным током, а не AC как остальные модели серии — перепутать источник питания при заказе ЗИП или адаптера нельзя.
PoE-бюджет по умолчанию выставлен на максимум 240000 мВт — при проектировании линии электропитания щита считать именно этот параметр, а не число портов.
Заводские имя пользователя и пароль по умолчанию — пустые (не заданы, не «admin/admin»); при первом входе достаточно нажать OK без ввода.

Документация

D-Link — DMS-1250 Series User Manual v1.01
