D-Link · коммутаторы

DSS-200G-10MP/10MPP/28MP/28MPP — коммутаторы для видеонаблюдения с PoE

Линейка коммутаторов Gigabit с расширенным бюджетом PoE (802.3af/at, у MPP-моделей — 802.3bt до 90 Вт) и режимом Surveillance VLAN для систем видеонаблюдения.

Модели семейства

DSS-200G-10MP8 портов PoE 802.3af/at + 2 аплинка, без вентиляторов.

Коммутация	20 Гбит/с, 14,88 Mpps
PoE порты	1–8, 802.3af/at, до 15/30 Вт на порт
Потребление	9,63 Вт (PoE выкл) / 160,2 Вт (PoE вкл)
Охлаждение	безвентиляторное (0 дБ)
Температура	-5…+50 °C

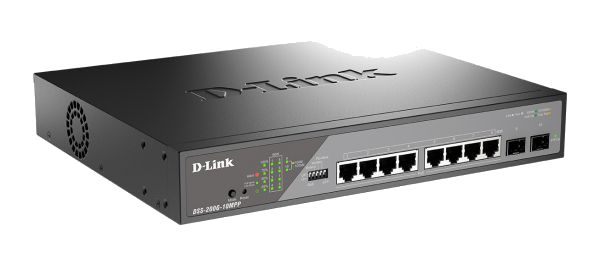

DSS-200G-10MPP8 портов PoE 802.3bt (до 90 Вт) + 2 аплинка, с вентилятором.

Коммутация	20 Гбит/с, 14,88 Mpps
PoE порты	1–8, 802.3bt до 90 Вт на порт
Потребление	15,4 Вт (PoE выкл) / 267,5 Вт (PoE вкл)
Шум вентилятора	26,1–49,9 дБ в зависимости от нагрузки PoE
Температура	-5…+50 °C

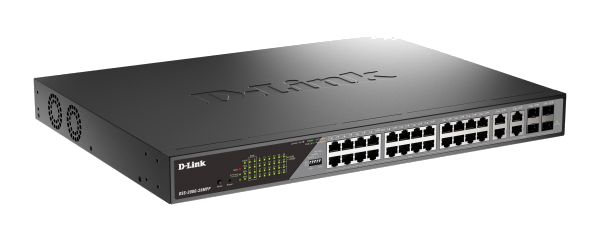

DSS-200G-28MP24 порта, из них 1–8 PoE 802.3af/at, 4 аплинка.

Коммутация	56 Гбит/с, 41,67 Mpps
PoE порты	1–8, 802.3af/at, до 15/30 Вт на порт
Потребление	25,5 Вт (PoE выкл) / 425,9 Вт (PoE вкл)
Температура	-5…+50 °C

DSS-200G-28MPP24 порта: 1–8 PoE 802.3bt до 90 Вт, 9–24 PoE 802.3af/at.

Коммутация	56 Гбит/с, 41,67 Mpps
PoE порты 1–8	802.3bt до 90 Вт на порт
PoE порты 9–24	802.3af/at, 15/30 Вт на порт
Потребление	23,52 Вт (PoE выкл) / 579,3 Вт (PoE вкл)
Температура	-5…+50 °C

Как это работает и подключается

L2-коммутаторы с веб-интерфейсом (Web UI); поддержка Auto Surveillance VLAN, Voice VLAN, 802.1Q VLAN, IGMP Snooping, Spanning Tree, ERPS, Link Aggregation.
На 10MP порты 1–4 и на 28MP порты 1–8 при включении DIP-переключателя «Extend» на задней панели (по умолчанию выключен) переходят в режим увеличенной дальности: до 20 Вт PoE по кабелю Cat 5e и выше на расстоянии до 250 м при скорости до 10 Мбит/с; без этого режима порты работают как обычные 802.3af/at (15/30 Вт). Режимы 60 Вт и 90 Вт по 4-парной схеме РЭ оставляет только моделям и портам с поддержкой 802.3bt (MPP-серия) — на MP они недоступны.
У MPP-серии порты 1–8 поддерживают 802.3bt до 90 Вт на порт; у 28MPP порты 9–24 остаются на 802.3af/at.

Монтаж

Внутренний универсальный БП 100–240 В AC, 50/60 Гц.
10MP — безвентиляторный (0 дБ); MPP-модели охлаждаются вентилятором, скорость и шум растут с ростом PoE-нагрузки (до 43–50 дБ на максимуме).
Диапазон рабочих температур -5…+50 °C, хранения -40…+70 °C.
Заводской IP-адрес — 10.90.90.90, маска 255.0.0.0; логин и пароль по умолчанию — admin/admin.
Кнопка Reset на задней панели: 1–5 секунд — перезагрузка; дольше 5 секунд (порты замигают оранжевым) — сброс к заводским настройкам со стиранием конфигурации; дольше 10 секунд (порты мигнут оранжевым, затем зелёным) — вход в режим загрузчика для обновления прошивки.
Мигающий красным Alert LED и релейный выход Alarm на задней панели сигнализируют об аварии PoE: сбой запуска, отключение по перегреву, отказ выдачи питания, перегрузка или короткое замыкание PoE.

Примеры

IP-камеры на дальних кабелях

MPP-модели с 802.3bt до 90 Вт на порт — под мощные PTZ-камеры и обогреваемые кожухи.

Разделение трафика видео

Auto Surveillance VLAN автоматически выносит трафик камер в отдельный VLAN.

Частые вопросы

Чем 10MPP отличается от 10MP?

10MPP поддерживает 802.3bt до 90 Вт на порт и имеет вентиляторное охлаждение, у 10MP только 802.3af/at (15/30 Вт) и пассивное охлаждение, по данным РЭ.

Что даёт Auto Surveillance VLAN?

РЭ описывает эту функцию как автоматическое выделение трафика видеонаблюдения в отдельный VLAN.

Какой заводской IP-адрес и пароль?

IP 10.90.90.90, маска 255.0.0.0; логин и пароль по умолчанию — admin/admin.

Нюансы и грабли

MPP и MP — разный стандарт PoE: 802.3bt (до 90 Вт) только у MPP-моделей, обычные MP ограничены 802.3af/at (15/30 Вт); подбирать модель под требуемую мощность камеры до заказа.
У 28MPP только порты 1–8 дают 90 Вт, порты 9–24 — обычные 15/30 Вт; при проектировании линии питания это разделение портов учитывать явно.
Максимальное энергопотребление при включённом PoE в разы больше, чем при выключенном (напр. 28MPP: 23,52 Вт против 579,3 Вт) — рассчитывать линию электропитания по максимуму с PoE.
Держать Reset дольше 5 секунд — уже не перезагрузка, а сброс настроек с потерей конфигурации; отмерять время, а не жать наугад.

Документация

D-Link — DSS-200G MP/MPP Series Switch User Manual v1.02
