DSC · дополнительный источник питания шины охранной панели

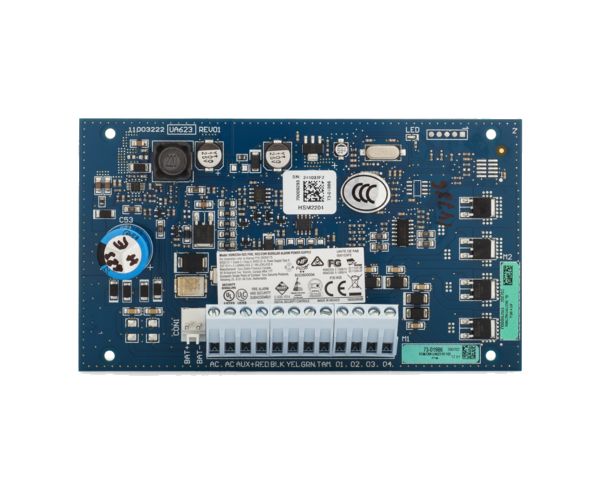

HSM2300 / HSM2204 — дополнительный источник питания для DSC PowerSeries Neo
Модуль на шине Corbus добавляет до 1,0 А тока для питания удалённых устройств панели DSC PowerSeries Neo; версия HSM2204 дополнительно даёт 4 программируемых выхода.
Модели семейства
| Дополнительный ток | до 1,0 А |
| Подключение | 4 провода RED/BLK (питание) + YEL/GRN (данные) к шине Corbus |
| Ток потребления платы | 1,2 А |
| Ток на шине Corbus (для расчёта бюджета) | 35 мА |
| Максимум модулей на панель | 4 (HS2128), 3 (HS2064), 3 (HS2032), 3 (HS2016), 3 (HS2016-4) |
| Батарея модуля | низкий заряд — менее 11,5 В |
| Напряжение шины (неисправность) | менее 6,9 В |
| Дополнительный ток | до 1,0 А |
| Выходы | 4 программируемых сильноточных; если выход О1 не используется — подключить к Aux через резистор 1 кОм |
| Подключение | 4 провода RED/BLK (питание) + YEL/GRN (данные) к шине Corbus |
| Ток потребления платы | 1,2 А |
| Ток на шине Corbus (для расчёта бюджета) | 35 мА |
| Максимум модулей на панель | 4 (HS2128), 3 (HS2064), 1 (HS2032), 1 (HS2016), 1 (HS2016-4) |
| Батарея модуля | низкий заряд — менее 11,5 В |
| Напряжение шины (неисправность) | менее 6,9 В |
| Особенность | супервизия целостности цепи (Bell) есть только у выхода №1 |
Как это работает и подключается
- Модуль подключается 4 проводами RED/BLK/YEL/GRN к шине Corbus панели — так же, как остальные устройства — и заводится в систему через раздел программирования [902], проверить супервизию можно в [903].
- У каждого модуля может быть своя резервная батарея: панель отдельно контролирует её разряд (менее 11,5 В) и отсутствие («No Battery»), а также аварию сети (AC) на самом модуле.
- Режим ускоренного заряда батареи (high-current battery charge) для HSM2300 1–4 и HSM2204 1–4 включается и отключается отдельной программируемой опцией.
- Метка HSM2300 программируется в разделе [809], метка HSM2204 — в разделе [810].
Монтаж
- Если напряжение на дальнем модуле шины падает ниже 12,5 В, между панелью и этим модулем ставится HSM2300 или HSM2204 — это один из способов решить проблему падения напряжения (кроме укорачивания линии и увеличения сечения провода).
- У HSM2204 супервизия целостности цепи (Bell) есть только у первого выхода (О1); если О1 не используется, его нужно подключить к Aux через резистор 1 кОм, иначе будет ложная неисправность.
- Перед подключением модулей снять питание со всей системы.
Примеры
Если на дальнем устройстве шины Corbus меньше 12,5 В, между панелью и модулем ставится HSM2300 или HSM2204 — питание подтягивается локально, не нужно менять всю проводку.
HSM2204 добавляет не только питание, но и 4 программируемых выхода — там, где HSM2208 не подходит по нагрузке.
Частые вопросы
Чем HSM2300 отличается от HSM2204?
Оба дают до 1,0 А дополнительного тока на шину Corbus, но HSM2204 дополнительно поддерживает 4 программируемых выхода, а у HSM2300 своих выходов нет.
Зачем ставить этот модуль, если панель уже даёт 700 мА на AUX/Corbus?
Он используется, когда напряжение на дальнем модуле шины падает ниже 12,5 В — добавляет питание локально, ближе к нагруженному участку шины.
Все ли выходы HSM2204 защищены от обрыва цепи?
Нет, только первый выход (О1) имеет супервизию целостности (Bell); остальные три — без неё.
Нюансы и грабли
- Лимит модулей на панель разный у HSM2300 и HSM2204: у HSM2300 — до 3 на всех моделях кроме HS2128 (там 4); у HSM2204 — до 3 только на HS2064, а на HS2032/HS2016/HS2016-4 всего 1 модуль.
- У HSM2204 только первый выход (О1) имеет супервизию целостности цепи — три остальных выхода такой защиты не имеют, это не общая особенность всех четырёх выходов.
- Порог неисправности по напряжению шины у этих модулей — менее 6,9 В, а не 5,9 В, как у HSM2108/HSM2208 — при диагностике Bus Low Voltage не путать пороги разных модулей.
- У модуля может быть собственная резервная батарея — контроль разряда (менее 11,5 В) и авария сети идут отдельно от батареи и сети самой панели.
Документация
- DSC — PowerSeries Neo Reference Manual (HS2016/HS2032/HS2064/HS2128)
