Cross HPoE — управляемые PoE-коммутаторы, 8 — 48 портов

Управляемые коммутаторы с PoE до 30 Вт на порт и бюджетом от 150 до 800 Вт. Исполнения 8/HPoE (II), 16/HPoE (II), 24/HPoE Plus (II), 24/HPoE-10G Plus и 48/HPoE-10G Plus.

Управляемые PoE-коммутаторы Cross HPoE (II) и 10G Plus

Модели семейства

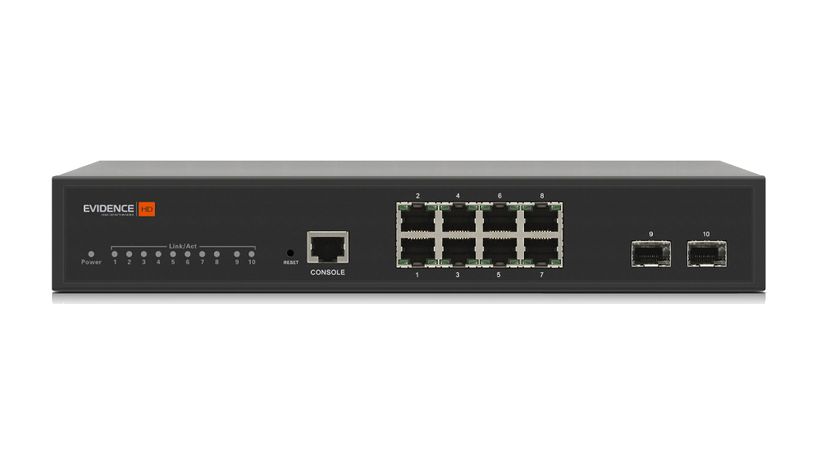

Cross 8/HPoE (II)8 портов 10/100/1000M с PoE и 2 порта SFP; PoE-бюджет 150 Вт.

Порты	1 — 8: 10/100/1000M RJ-45 с PoE; 9 — 10: 1000M SFP
PoE	макс. выходная мощность 30 Вт на порт, суммарное потребление 150 Вт, функция приоритета
Производительность	полоса пропускания 20 Гбит/с; 14,88 млн пакетов в секунду; MAC-адресов 8К
Питание	100 — 240 В переменного тока
Размеры	270 х 181 х 44 мм
Температура	от 0 до 45 °С

Cross 16/HPoE (II)16 портов с PoE и 2 комбо-порта; PoE-бюджет 250 Вт.

Порты	1 — 16: 10/100/1000M RJ-45 с PoE; 17 — 18: комбо 1000M RJ-45 / 1000M SFP
PoE	макс. выходная мощность 30 Вт на порт, суммарное потребление 250 Вт, функция приоритета
Производительность	полоса пропускания 36 Гбит/с; 26,78 млн пакетов в секунду; MAC-адресов 8К
Питание	100 — 240 В переменного тока
Размеры	440 х 220 х 44 мм
Температура	от 0 до 45 °С

Cross 24/HPoE Plus (II)24 порта с PoE и 4 комбо-порта; PoE-бюджет 450 Вт.

Порты	1 — 24: 10/100/1000M RJ-45 с PoE; 25 — 28: комбо 1000M RJ-45 / 1000M SFP
PoE	макс. выходная мощность 30 Вт на порт, суммарное потребление 450 Вт, функция приоритета
Производительность	полоса пропускания 56 Гбит/с; 41,7 млн пакетов в секунду; MAC-адресов 8К
Доп. стандарты	IEEE 802.1ad (QinQ), 802.1Q (VLAN), 802.1w; IGMP Snooping 1, 2, 3; MLD Snooping 1, 2
Питание	100 — 240 В переменного тока
Размеры	440 х 285 х 44 мм
Температура	от 0 до 45 °С

Cross 24/HPoE-10G Plus24 порта с PoE и 4 порта 10G SFP; PoE-бюджет 450 Вт.

Порты	1 — 24: 10/100/1000M RJ-45; 1X — 4X: 10G SFP
PoE	макс. выходная мощность 30 Вт на порт, суммарное потребление 450 Вт, функция приоритета
Производительность	полоса пропускания 128 Гбит/с; 95,23 млн пакетов в секунду; MAC-адресов 16К
Питание	100 — 240 В переменного тока
Размеры	440 х 285 х 44 мм
Температура	от 0 до 45 °С

Cross 48/HPoE-10G Plus48 портов с PoE и 4 порта 10G SFP; PoE-бюджет 800 Вт.

Порты	1 — 48: 10/100/1000M RJ-45; 1X — 4X: 10G SFP
PoE	макс. выходная мощность 30 Вт на порт, суммарное потребление 800 Вт, функция приоритета
Производительность	полоса пропускания 368 Гбит/с; 176 млн пакетов в секунду; MAC-адресов 32К
Питание	100 — 240 В переменного тока
Размеры	440 х 360 х 44 мм
Температура	от 0 до 45 °С

Как это работает и подключается

IP-адрес по умолчанию 192.168.1.1, имя пользователя и пароль в таблице «параметры по умолчанию» — admin / admin. Компьютер переводят в сеть 192.168.1.Х (Х от 2 до 254), маска 255.255.255.0, и открывают 192.168.1.1 в браузере.
Консольный порт: RS-232 DB9 к компьютеру, RJ-45 — к консольному порту коммутатора.
SFP-порты: модуль фиксатором вверх вставляют в порт, проверяют назначение Rx и Tx и подключают два оптических разъёма.
Кнопка сброса: удержание 10 секунд перезагружает коммутатор и возвращает заводские настройки.
По английскому руководству веб-интерфейса Cross-24/HPoE (II): IPv4/IPv6, SSH/SSL, SNMP v1/v2c/v3, RMON, sFlow, IGMP и MLD Snooping, RADIUS и TACACS+, DHCP Snooping и Relay (Option 82), ACL и QCL, STP / RSTP / MSTP, LACP, Q-in-Q, GVRP.

Монтаж

Установка в 19-дюймовую стойку: стойка должна быть устойчива и заземлена; угловые крепления прикрепляют винтами из комплекта с двух сторон коммутатора, затем коммутатор фиксируют на направляющих винтами (в комплект не входят).
Высота всех моделей 44 мм; остальные габариты — по таблице моделей (в документе они даны тремя числами без подписи осей).
При монтаже наденьте антистатический браслет, питание устройства должно быть отключено.
Вентиляционные отверстия не перекрывать; не ставить изделие вблизи линий электросети и освещения.
В комплект входят коммутатор, руководство по эксплуатации и кабель питания; кронштейн — 2 шт. (у 16/HPoE (II) вместо кронштейна указан комплект крепежей).
Предусмотрено заземление — клемма для подключения к контуру заземления.

Примеры

Питание IP-камер по одному кабелю

Порты с PoE выдают до 30 Вт на порт; суммарный бюджет зависит от модели (от 150 Вт у 8-портовой до 800 Вт у 48-портовой); в характеристиках указана функция приоритета PoE.

Аплинк по оптике 10G

У 24/HPoE-10G Plus и 48/HPoE-10G Plus четыре порта 10G SFP (1X — 4X) для связи с центральным узлом.

Частые вопросы

Чем отличаются Plus и 10G Plus?

24/HPoE Plus (II) — 24 порта с 4 комбо-портами 1000M RJ-45 / SFP, полоса 56 Гбит/с; 24/HPoE-10G Plus — 24 порта и 4 порта 10G SFP, полоса 128 Гбит/с.

Какая температура эксплуатации?

От 0 до 45 °С — во всех приведённых документах.

Где взять полное руководство?

В кратких инструкциях сказано, что полное руководство доступно на сайте WWW.E-VIDENCE.RU.

Нюансы и грабли

Учётные данные по умолчанию в документах расходятся: в таблице параметров везде admin / admin, но в шаге подключения к веб-интерфейсе у 8/HPoE (II) и 48/HPoE-10G Plus указано Admin / 1234, а английское руководство веб-интерфейса называет Admin и пароль 1234. Если admin / admin не пускает — пробовать Admin / 1234.
PoE-бюджет ограничен: 30 Вт — максимум на порт, суммарно у 8-портовой 150 Вт, у 16-портовой 250 Вт, у 24-портовых 450 Вт, у 48-портовой 800 Вт. Считайте нагрузку камер с запасом.
На изделии установлена защитная пломба: самостоятельный ремонт и нарушение пломбы могут лишить права на гарантию.
Перед очисткой отключать питание; допускается только сухая чистка.

Документация

Evidence — краткая инструкция CROSS 16/HPoE (II) rev.2022
Evidence — краткая инструкция CROSS 8/HPoE (II) rev.2022
Evidence — краткая инструкция CROSS 24/HPoE Plus (II) rev.2022
Evidence — краткая инструкция CROSS 24/HPoE 10G Plus rev.2022
Evidence — краткая инструкция CROSS 48/HPoE 10G Plus rev.2022
Evidence — руководство по веб-интерфейсу Cross-24/HPoE (II) и 24/HPoE Plus (II) (англ.)
