Cross SP — промышленные управляемые PoE-коммутаторы на DIN-рейку, от -40°С

Коммутаторы в металлическом корпусе на DIN-рейку с двумя входами питания и рабочей температурой от –40°С до +75°С. Исполнения 4/HPoE SP, 8/HPoE SP и 8/UPoE SP с PoE++ до 60 Вт.

Промышленные управляемые PoE-коммутаторы Cross SP на DIN-рейку

Модели семейства

Cross 4/HPoE SP4 порта 10/100/1000M с PoE до 30 Вт и 2 порта SFP.

Порты	1 — 4: 10/100/1000M RJ-45 с PoE; 5 — 6: 1000M SFP
PoE	макс. выходная мощность 30 Вт на порт
Производительность	полоса пропускания 8,9 Гбит/с; 12 млн пакетов в секунду; MAC-адресов 8К
Питание	44 — 57 В постоянного тока через клеммный блок, с резервированием
Размеры	153 х 128 х 54 мм
Условия	от –40°С до +75°С; IP40; установка на DIN-рейку

Cross 8/HPoE SP8 портов 10/100/1000M с PoE до 30 Вт и 4 порта SFP.

Порты	1 — 8: 10/100/1000M RJ-45 с PoE; 9 — 12: 1000M SFP
PoE	макс. выходная мощность 30 Вт на порт
Производительность	полоса пропускания 24 Гбит/с; 17,85 млн пакетов в секунду; MAC-адресов 8К
Питание	44 — 57 В постоянного тока через клеммный блок, с резервированием
Размеры	153 х 128 х 54 мм
Условия	от –40°С до +75°С; IP40; установка на DIN-рейку

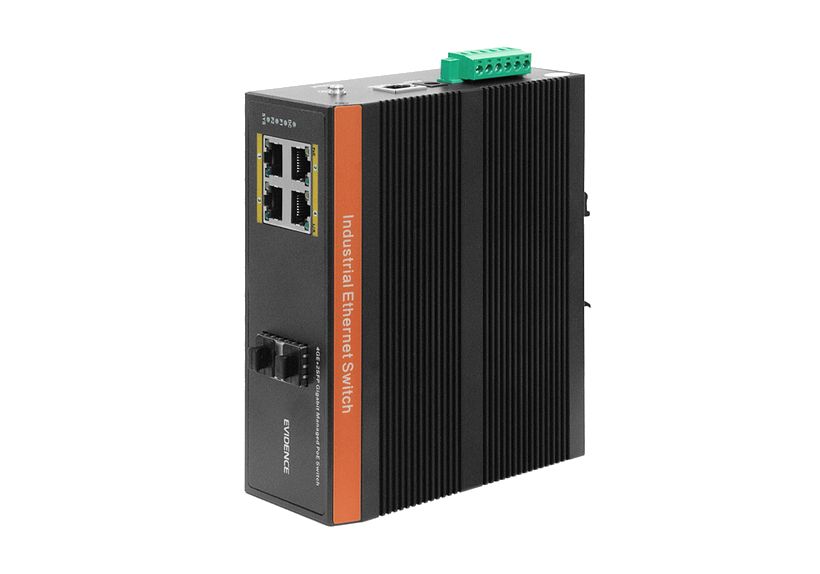

Cross 8/UPoE SP4 порта PoE++ (до 60 Вт) и 4 порта PoE+ (до 30 Вт), 2 порта SFP; PoE-бюджет 300 Вт.

Порты	1 — 4: 10/100/1000M RJ45 PoE++ IEEE 802.3bt (60 Вт); 5 — 8: PoE+ IEEE 802.3at / af; 9 — 10: 1000M SFP; консольный порт RJ45
PoE	суммарная мощность 300 Вт, настройка портов, приоритет портов, время работы портов
Производительность	пропускная способность 20 Гб/сек.; 14,88 млн пакетов в секунду; MAC-адресов 8К
Питание	44 — 56 В пост. с резервированием; потребление 320 Вт макс. (с учётом PoE)
Тревожный выход	1
Размеры / вес	153 х 130 х 44 мм; 850 г
Условия	от -40°С до +75°С; IP40; установка на стену или DIN-рейку

Как это работает и подключается

IP-адрес по умолчанию 192.168.1.1. Компьютер переводят в сеть 192.168.1.Х (Х от 2 до 254), маска 255.255.255.0, и открывают в браузере 192.168.1.1.
Учётные данные по умолчанию в таблице «параметры по умолчанию»: admin / admin; в шаге подключения у 4/HPoE SP указано Admin / 1234.
Консольный порт: разъём RS-232 DB9 к компьютеру, RJ-45 — к консольному порту коммутатора.
Индикаторы: питание P1 и P2, SYS, Link/Act, PoE; у 8/UPoE SP — резервное питание P1 и P2.
8/UPoE SP по каталогу: управление через веб-интерфейс и CLI, SNMP v1/v2c/v3, RMON, DHCP Server / Relay / Snooping / Option82, 4k VLAN, 802.1x, SSH v1/v2, ACL, зеркалирование портов, QoS, IGMP v1/v2 Snooping.

Монтаж

Крепление на DIN-рейку: закрепить рейку на креплении коммутатора. 8/UPoE SP можно ставить также на стену.
Резервирование питания: два входа питания; при неисправности одного источника питание идёт от второго. Источник постоянного тока подключают с соблюдением полярности (V-/V+), провода закрепляют винтами клеммного блока небольшой отвёрткой, затем клеммный блок вставляют в разъём на коммутаторе.
SFP-модуль вставляют фиксатором вверх, проверяют назначение Rx и Tx, затем подключают два оптических разъёма.
В комплект входят: коммутатор, руководство по эксплуатации, монтажные принадлежности (1 комплект), клеммный блок (1 шт.), винты (2 шт.).

Примеры

Климатический шкаф для камер

Диапазон температур от –40°С до +75°С рассчитан на установку на DIN-рейку в шкафах. В описании климатического шкафа GS для камер APIX коммутаторы CROSS 4/HPoE SP, CROSS 8/HPoE SP и CROSS 8/UPoE SP названы дополнительными компонентами по запросу.

Питание мощных потребителей

Порты 1 — 4 у 8/UPoE SP отдают до 60 Вт (PoE++, IEEE 802.3bt) при суммарном бюджете 300 Вт.

Частые вопросы

Какой максимум мощности на порт?

4/HPoE SP и 8/HPoE SP — 30 Вт; 8/UPoE SP — 60 Вт на портах 1 — 4 (PoE++) и 30 Вт на портах 5 — 8 (PoE+); суммарно 300 Вт.

Сколько оптических портов?

4/HPoE SP — 2 порта 1000M SFP; 8/HPoE SP — 4 порта 1000M SFP; 8/UPoE SP — 2 порта 1000M SFP.

Где полное руководство?

В краткой инструкции указано: на сайте WWW.E-VIDENCE.RU.

Нюансы и грабли

Не допускать попадания воды внутрь изделия; степень защиты только IP40, коммутатор рассчитан на установку в шкаф.
Вентиляционные отверстия не перекрывать; перед очисткой отключать питание, чистка только сухая.
Питание коммутаторов — 44 — 57 В постоянного тока (у 8/UPoE SP — 44 — 56 В); блок питания на меньшее напряжение документами не предусмотрен, учитывайте это при выборе источника.
Учётные данные в документах расходятся: у 4/HPoE SP в шаге подключения указано Admin / 1234, в таблице — admin / admin; у 8/HPoE SP и 8/UPoE SP везде admin / admin.
Самостоятельный ремонт изделия может лишить права на гарантийное обслуживание.
