БПР-12-1,0 / БПР-24-0,5 — уличные резервированные блоки питания с АКБ

Уличные резервированные блоки питания IP-55 со встроенной АКБ для охранной сигнализации и видеонаблюдения: 12 В / 1,0 А и 24 В / 0,5 А.

Модели семейства

БПР-12-1,012 В, ток нагрузки до 1,0 А, одна АКБ 12 В ёмкостью до 7,2 А/ч.

Сеть	220 В, допустимо 187–242 В; потребляемый ток не более 0,15 А
Выход в режиме «сеть»	13,1…14,1 В (при 20 °C)
Выход в режиме «резерв»	10,0…12,0 В
Пульсации	не более 0,05 В эфф
Ток нагрузки	до 1,0 А
Ток заряда АКБ	до 0,3 А
АКБ	12 В, до 7,2 А/ч
Термокомпенсация	(+1,5 −0,4) В
Габариты с кронштейном	300×276×112 мм
Масса без АКБ	не более 2,0 кг

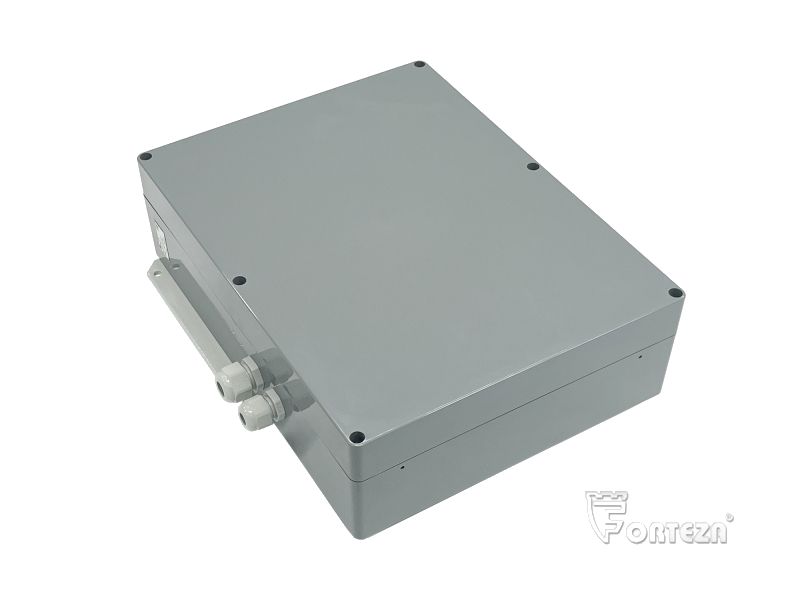

БПР-24-0,524 В, ток нагрузки до 0,5 А, две последовательные АКБ по 12 В ёмкостью до 2,2 А/ч.

Сеть	220 В, допустимо 187–242 В; потребляемый ток не более 0,15 А
Выход в режиме «сеть»	27,0…28,5 В (при 20 °C)
Выход в режиме «резерв»	20,5…24,5 В
Пульсации	не более 0,05 В эфф
Ток нагрузки	до 0,5 А
Ток заряда АКБ	до 0,15 А
АКБ	две последовательные по 12 В, до 2,2 А/ч
Термокомпенсация	(+3,0 −0,8) В
Габариты с кронштейном	300×276×112 мм
Масса без АКБ	не более 2,0 кг

Автоматический переход на АКБ при пропадании сети и обратно; светодиодная индикация режимов.
При разряде АКБ ниже нормы (для справки 10,6 В) нагрузка отключается автоматически, чтобы не допустить глубокого разряда — у БПР-12-1,0.
Защиты: вход 220 В (предохранитель 0,5 А), выходные цепи (предохранитель 1 А у БПР-12-1,0), переполюсовка АКБ (самовосстанавливающийся предохранитель), грозовые наводки.
По требованию заказчика возможна кнопка блокировки вскрытия.

Закрепить на столбе Ø70…90 мм двумя хомутами из комплекта; на стене — через отверстия в радиаторе, кронштейн для столба снять.
Монтаж только при обесточенной сети 220 В.
Снять крышку (6 винтов), подключить жилы к колодкам, предварительно сняв защитный колпачок с колодки «220 В», затем колпачок вернуть на место.
Подключить АКБ с соблюдением полярности (красный +, синий −): красный индикатор подтверждает режим «резерв».
Подать сеть, перевести сетевой переключатель в «ВКЛ»: зелёный и красный индикаторы подтверждают режим «сеть». Закрыть крышку.
Гермовводы: PG9 (кабель 4,5…8 мм) — 2 шт., PG11 (6…10,5 мм) — 2 шт.; дополнительно по заказу PG7 — до 8 шт., PG9…PG13,5 — до 4 шт., PG16 и PG21 — до 2 шт.

Питание периметровых извещателей и камер на улице

Блок на столбе Ø70…90 мм питает оборудование на рубеже и держит его от АКБ при пропадании сети.

Коммутационная коробка

Дополнительно блок можно использовать как коммутационную коробку на 5 цепей.

Можно ли на улице?

Да, корпус IP-55, рабочая температура от минус 40 до плюс 50 °C, влажность до 98 % при 35 °C.

Входят ли АКБ в комплект?

Нет, АКБ 12 В поставляется по отдельному заказу (для БПР-24-0,5 — 2 шт.).

Не монтировать под напряжением 220 В.
В БПР-24-0,5 АКБ две, последовательно, с перемычкой из комплекта; АКБ в комплект не входят (поставляются по отдельному заказу).
Выход в режиме «сеть» указан при 20 °C, в диапазоне рабочих температур он плавает по термокомпенсации: для БПР-24-0,5 до (+3,0 −0,8) В — учитывайте при питании чувствительной нагрузки.
Гарантия 18 месяцев, не распространяется на механические повреждения и повреждения от стихии (молния, пожар, наводнение).
