МКВ2-И / МКВ2А-И / МКР2-И — модули контроля входов и реле, малый корпус

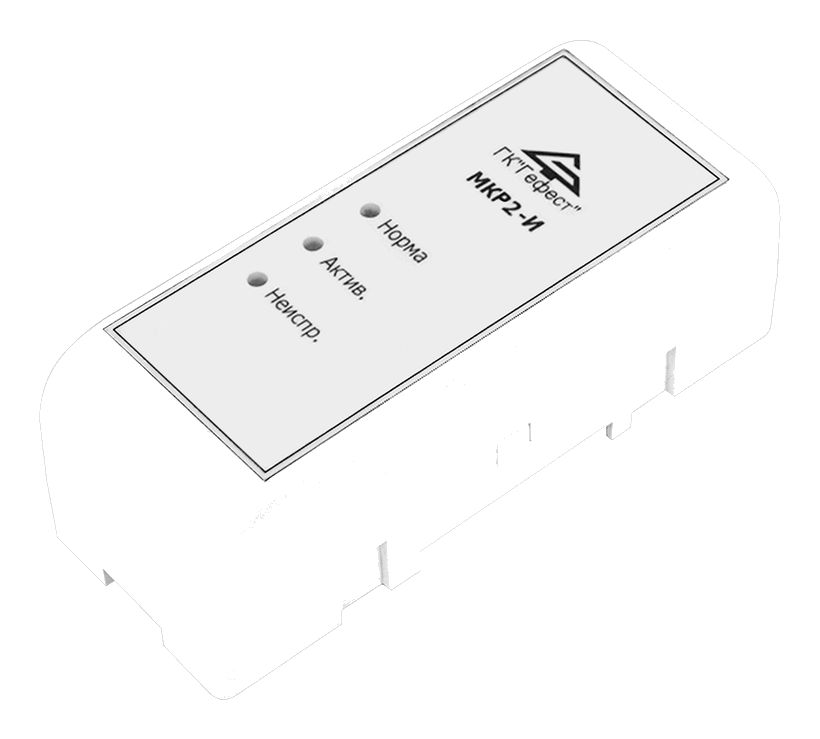

Адресные модули линии КЛ-И (КЛ-И-2): МКВ2-И принимает 2 сигнала сухого контакта, МКВ2А-И — то же для концевиков запорной арматуры, МКР2-И выдаёт 2 сигнала оптореле на внешние устройства.
Модели семейства
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Токопотребление от СЛИ в дежурном режиме | не более 0,2 мА |
| Максимальное сечение проводников на клеммах | 2,5 мм² |
| Средняя наработка на отказ | не менее 60 000 ч |
| Степень защиты | IP30 |
| Габаритные размеры | не более 41×113×38 мм |
| Диапазон рабочих температур | -5…+55 °C |
| Масса | не более 0,2 кг |
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Токопотребление от СЛИ в дежурном режиме | не более 0,2 мА |
| Максимальное сечение проводников на клеммах | 2,5 мм² |
| Степень защиты | IP30 |
| Габаритные размеры | не более 41×113×38 мм |
| Диапазон рабочих температур | -5…+55 °C |
| Масса | не более 0,2 кг |
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Токопотребление от СЛИ в режиме активации | не более 4,2 мА |
| Допустимая нагрузка на выход (оптореле) | не более 60 В, 0,6 А |
| Максимальное сечение проводников на клеммах | 2,5 мм² |
| Степень защиты | IP30 |
| Габаритные размеры | не более 41×113×38 мм |
| Диапазон рабочих температур | -5…+55 °C |
| Масса | не более 0,2 кг |
Как это работает и подключается
- Все три модуля — адресные устройства кольцевой линии КЛ-И (КЛ-И-2), каждый вход/выход конфигурируется индивидуально; входные каналы контролируют исправность линии связи с удалённым реле на обрыв и КЗ по величине сопротивления.
- МКВ2-И — состояния входа по сопротивлению линии: КЗ (неисправность) не более 500 Ом, замкнут контакт S — 3–4,5 кОм, разомкнут контакт S — 8,5–15 кОм, обрыв (неисправность) не менее 30 кОм.
- МКВ2А-И — состояния по двум концевикам: КЗ не более 500 Ом, замкнут S1/«кран закрыт» — 2–3 кОм, замкнут S2/«кран открыт» — 6–9 кОм, оба разомкнуты (промежуточное положение) — 16–26 кОм, обрыв — не менее 40 кОм; конструкция концевиков должна исключать их одновременное замыкание.
- МКР2-И переходит в «Неисправность» при обрыве/КЗ цепи светодиода оптореле или неопределённой неисправности (отказ управляющих ключей); выходы модулей контроль исправности внешних линий связи не обеспечивают.
- Контакт S и концевые выключатели S1/S2 не должны иметь электрической связи с управляющим устройством, цепями питания и «землёй»; для контроля линии с удалённым реле нужны дополнительные внешние резисторы рядом с реле.
Монтаж
- Каждому модулю по проекту вручную присваивается адрес (1–250) программатором ПА-И или ПО «Тест КЛ-И»; на клеммах не рекомендуются однопроволочные жилы.
- Модули можно монтировать на стене/колонне саморезами или на DIN-рейке (35 мм) в электротехническом шкафу; при смежном расположении с другими устройствами допускается установка вплотную.
- После хранения на морозе перед вскрытием упаковки выдержать при комнатной температуре не менее 4 ч; перед монтажом — внешний осмотр на трещины/сколы/вмятины.
Примеры
МКВ2-И принимает сухой контакт от сторонней охранной или технологической системы и передаёт событие в ПКТС «Олимп-И» как состояние адресного входа.
МКВ2А-И следит за двумя концевыми выключателями крана (закрыт/открыт) — по сопротивлению линии определяется, замкнут S1 (кран закрыт) или S2 (кран открыт).
МКР2-И передаёт до 2 сигналов оптореле на стороннее инженерное или технологическое оборудование по внутренним событиям ПКТС.
Частые вопросы
Чем МКВ2А-И отличается от МКВ2-И?
МКВ2-И принимает один сигнал сухого контакта от стороннего оборудования на каждый вход; МКВ2А-И рассчитан именно на контроль положения запорной арматуры двумя концевиками (кран открыт/закрыт) с другими диапазонами сопротивлений.
Контролирует ли МКР2-И исправность линии до подключённого реле?
Нет — паспорт прямо указывает, что выходы модулей контроля реле не обеспечивают контроль исправности внешних линий связи.
Нюансы и грабли
- МКВ2А-И — не то же самое, что МКВ2-И: у МКВ2-И один вход с состояниями «замкнут/разомкнут» контакта S, у МКВ2А-И — два независимых концевика положения запорной арматуры с другими диапазонами сопротивлений; путать логику подключения нельзя.
- Контроль исправности линии у МКР2-И не предусмотрен — выходы модулей контроля реле не проверяют целостность внешней линии связи, в отличие от входных модулей.
- Для корректного контроля обрыва/КЗ линии с удалённым реле нужны внешние резисторы у самого реле — без них диагностика линии не работает.
Документация
- Гефест — ПКТС «Олимп-И», Руководство по эксплуатации КФСТ.425532.088 РЭ, вер. 1.12, раздел 13 «Модули контроля входов, реле» (13.2 Назначение, 13.3 Технические характеристики, 13.4 Состояние входов, 13.5 Режимы работы и индикация, 13.6 Схема подключений, 13.7 Монтаж) — модели малого корпуса (МКВ2-И, МКВ2А-И, МКР2-И)
