Гефест · адресные модули входов и релейные модули (крупный корпус)
МКВ4-И / МКР4-И / МКВ2Р2-И — модули контроля входов и реле, крупный корпус
Адресные модули той же линейки, что МКВ2/МКР2, но ёмче: МКВ4-И принимает 4 сигнала сухого контакта, МКР4-И выдаёт 4 сигнала оптореле, МКВ2Р2-И — 2 входа и 2 выхода; корпус как у МКО.
Модели семейства
МКВ4-И4 входа сухого контакта от сторонних ТС
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Токопотребление от СЛИ в дежурном режиме | не более 0,2 мА |
| Максимальное сечение проводников на клеммах | 2,5 мм² |
| Средняя наработка на отказ | не менее 60 000 ч |
| Степень защиты | IP30 |
| Габаритные размеры | не более 104×93×34 мм |
| Диапазон рабочих температур | -5…+55 °C |
| Масса | не более 0,2 кг |

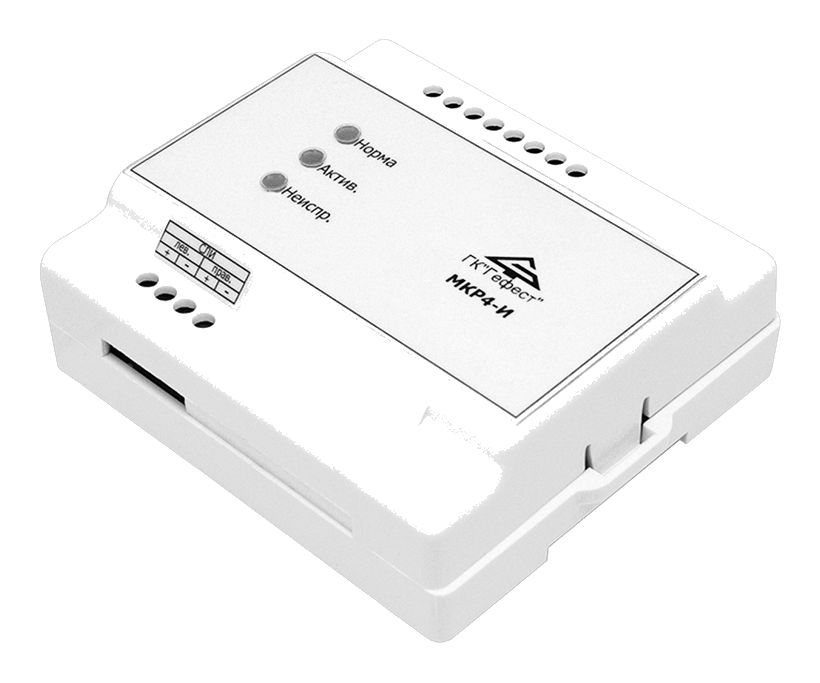

МКР4-И4 выхода оптореле на стороннее оборудование
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Токопотребление от СЛИ в режиме активации | не более 8,2 мА |
| Допустимая нагрузка на выход (оптореле) | не более 60 В, 0,6 А |
| Максимальное сечение проводников на клеммах | 2,5 мм² |
| Степень защиты | IP30 |
| Габаритные размеры | не более 104×93×34 мм |
| Диапазон рабочих температур | -5…+55 °C |
| Масса | не более 0,2 кг |

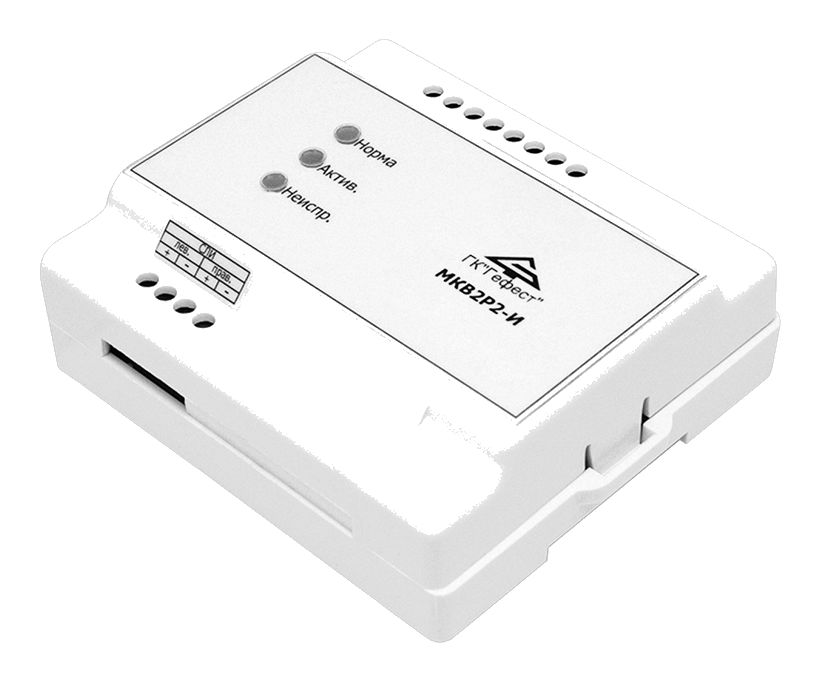

МКВ2Р2-И2 входа сухого контакта + 2 выхода оптореле
| Напряжение питания (от СЛИ) | от 19 до 27 В |
| Токопотребление от СЛИ в режиме активации | не более 4,2 мА |
| Допустимая нагрузка на выход (оптореле) | не более 60 В, 0,6 А |
| Максимальное сечение проводников на клеммах | 2,5 мм² |
| Степень защиты | IP30 |
| Габаритные размеры | не более 104×93×34 мм |
| Диапазон рабочих температур | -5…+55 °C |
| Масса | не более 0,2 кг |
Как это работает и подключается
- Модули контроля входов (МКВ4-И) принимают сигналы от сторонних технических средств с релейным выходом (сухой контакт) — сторонние ППКП, извещатели и другие устройства; входные каналы контролируют исправность линии связи на обрыв и КЗ по сопротивлению.
- Состояния входов у МКВ4-И и МКВ2Р2-И — те же диапазоны сопротивлений, что у МКВ2-И: КЗ (неисправность) не более 500 Ом, замкнут контакт S — 3–4,5 кОм, разомкнут контакт S — 8,5–15 кОм, обрыв (неисправность) не менее 30 кОм (общая таблица для МКВ2-И, МКВ4-И, МКВ2Р2-И).
- Модули контроля реле (МКР4-И, выходная часть МКВ2Р2-И) передают сигналы оптореле на стороннее инженерное/технологическое оборудование по внутренним событиям ПКТС; каждый вход/выход конфигурируется индивидуально.
- МКР4-И переходит в «Неисправность» при обрыве/КЗ цепи светодиода оптореле или неопределённой неисправности управляющих ключей; выходы контроль исправности внешних линий связи не обеспечивают.
- Каждый вход и выход всех трёх модулей конфигурируется индивидуально; подключение — к КЛ-И (КЛ-И-2), как у прочих адресных устройств.
Монтаж
- Каждому модулю по проекту вручную присваивается адрес (1–250) программатором ПА-И или ПО «Тест КЛ-И»; на клеммах не рекомендуются однопроволочные жилы.
- Модули можно монтировать на стене/колонне саморезами или на DIN-рейке (35 мм) в электротехническом шкафу; при смежном расположении с другими устройствами допускается установка вплотную.
- Для контроля исправности линии с удалённым реле нужны дополнительные внешние резисторы в непосредственной близости от реле; контакт S и концевые выключатели не должны иметь электрической связи с управляющим устройством, цепями питания и «землёй».
Примеры
Групповой приём сигналов от инженерных систем
МКВ4-И принимает до 4 сухих контактов от сторонних ППКП, извещателей и другого оборудования на один адресный модуль.
Совмещённый модуль на неполное помещение
МКВ2Р2-И экономит адреса и место в шкафу там, где нужно и принять 2 сигнала, и выдать 2 команды реле — вместо двух отдельных модулей МКВ2-И и МКР2-И.
Частые вопросы
Когда ставить МКВ2Р2-И вместо МКВ4-И и МКР4-И по отдельности?
Когда на объекте нужно немного входов и немного выходов на одном участке (по 2 каждого) — МКВ2Р2-И экономит место и адрес по сравнению с двумя отдельными модулями, но не заменяет их, если нужно 4 входа или 4 выхода.
Какое сечение проводников допускают клеммы этих модулей?
Не более 2,5 мм² — как и у модулей малого корпуса (МКВ2-И/МКВ2А-И/МКР2-И) и у МКО.
Нюансы и грабли
- Корпус этой группы модулей (104×93×34 мм) совпадает по размеру с корпусом МКО — при заказе по габаритам легко перепутать разные по функции модули, ориентироваться нужно по обозначению, не по размеру.
- МКВ2Р2-И не заменяет одновременно полноценный МКВ4-И и МКР4-И по емкости — у него только 2 входа и 2 выхода, а не 4 и 4.
- Как и у малого корпуса, выходы модулей контроля реле (МКР4-И, выходная часть МКВ2Р2-И) не проверяют целостность внешней линии до подключённого устройства.
Документация
- Гефест — ПКТС «Олимп-И», Руководство по эксплуатации КФСТ.425532.088 РЭ, вер. 1.12, раздел 13 «Модули контроля входов, реле» (13.2 Назначение, 13.3 Технические характеристики, 13.4 Состояние входов, 13.5 Режимы работы и индикация, 13.6 Схема подключений, 13.7 Монтаж) — модели крупного корпуса (МКВ4-И, МКР4-И, МКВ2Р2-И)
