НЕВОД-5 — радиомодем 433,92 МГц с RS-232 / RS-485 для телеметрии и охранных сетей

Радиомодем 433,92 МГц превращает RS-232 или RS-485 в радиоканал и обратно. Любой модем сети может быть ретранслятором; настройка терминалом, корпус на DIN-рейку или IP65.

Модели семейства

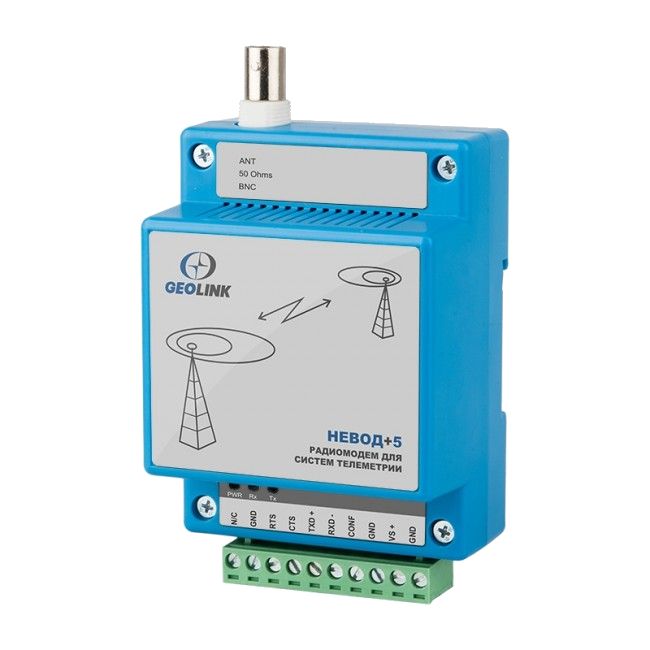

НЕВОД-5, версии ПО 4.хх–6.ххПакетный и потоковый режим, скорость по эфиру 1200 бит/с; версии с синтезатором частоты (кроме 4.01 и 5.01) — 8 частотных каналов.

Питание	номинально 12 В, минимум 8 В, максимум 15 В
Ток	приём 80 мА, передача 150 мА
Мощность передатчика	не более 10 мВт
Чувствительность	−117 дБ
Несущая	433,92 ± 0,2 % МГц, модуляция F1D (FSK)
Частотные каналы	8, разнос 48 кГц
Скорость по эфиру	1200 бит/с
Скорость последовательного порта	1200, 2400, 4800, 9600, 19200, 38400 бит/с
Буфер приёма порта	2,7 кбайт

НЕВОД-5, версии ПО 7.ххСкорость по эфиру до 19200 бит/с, кодирование данных 24-битным ключом; потокового режима нет.

Питание	номинально 12 В, минимум 8 В, максимум 30 В
Ток	приём 30 мА, передача 100 мА
Скорость по эфиру	1800, 2400, 4800, 9600, 14400, 19200 бит/с
Частотные каналы	4, разнос 120 кГц
Скорость последовательного порта	1200…115200 бит/с
Буфер приёма порта	5,0 кбайт
Кодирование	24-битный ключ (параметры k0, k1, k2)

Общие данные и исполненияИнтерфейсы RS-232 (CTS/RTS опционально) и RS-485; корпус на DIN-рейку или влагозащитный IP65.

Режим	полудуплексный
Волновое сопротивление нагрузки	50 Ом
Температура	по РЭ от −40 до +85 °C; по спецификации −40…+70 °C
Габариты (Ш×В×Г), РЭ	DIN 70×122×51 мм; IP65 80×140×44 мм
Габариты, спецификация	118×70×50 мм и 200×100×62 мм
Масса	0,2 кг
DIN-рейка	35×7,5 мм

Как это работает и подключается

Пакетный режим: адресация группа (gn) + номер модема (pn), до 256 групп по 256 модемов; передача без подтверждения, но с контрольной суммой кадров и восстановлением одного повреждённого кадра. Каждый модем сети должен иметь уникальный адрес.
Потоковый режим (версии 4.хх–6.хх): формат определяет внешнее устройство, без коррекции ошибок и без адресации; передачу включает RTS или наличие данных в буфере порта.
Ретрансляция включается признаком rt+, совмещается с пакетным режимом; в цепочке каждый ретранслятор должен принимать не более 16 соседних.
Режим конфигурирования: замкнуть клеммы 7 и 8, подключить терминал 9600/8N1, команда «!» сбрасывает все параметры на значения по умолчанию (включая номер модема и скорость порта), «@» записывает настройки в энергонезависимую память; затем разомкнуть 7 и 8.

Монтаж

Крепится защёлкой на DIN-рейку: контактной колодкой вниз, отвести защёлку вниз, завести за край рейки, сдвинуть защёлку вверх до упора. Корпус не герметичен — для промышленных условий ставить в шкаф.
Перед включением перемычками на плате выбрать интерфейс: J2…J4 — RS-232 (1-2) или RS-485 (2-3); J1 — поддержка CTS/RTS (1-2 включено); J5 — терминатор RS-485 (замкнут — включён).
Перед подачей питания проверить правильность всех соединений; включателя у модема нет, он работает сразу при подаче питания.
Длину антенного кабеля можно увеличивать до 10 м кабелем RG-58 или до 100 м кабелем RG-213 или RG-8; при больших длинах ставят модем в корпусе IP65 рядом с антенной и соединяют его с оборудованием витой парой.
Рекомендованные антенны 433 МГц: АШ-433 (до 6 км в центре звезды, до 3 км на удалённом объекте), АН2-433 (до 6 км), АН5-433 (до 10 км), АГ-433 (вандалоустойчивая, до 3 км), SIRIO SA-703N (до 10 км).

Примеры

Связь удалённых объектов и пунктов сбора информации

Телеметрия скважин и кустов скважин, АСКУЭ, технологический и коммерческий учёт, станции коррозионной защиты, метеостанции, охранные системы.

Сеть со сложной топологией

Ретрансляция сообщений через промежуточные модемы; для древовидной сети задаётся задержка ретрансляции, чтобы ветви не сталкивались в эфире.

Радиомаяк для обследования

Режим радиомаяка передаёт сообщения или немодулированную несущую — для проверки условий связи при проектировании и настройки радиосети на местности.

Частые вопросы

Нужно ли разрешение на радиочастоты?

По спецификации производителя получать разрешение на использование радиочастот и на эксплуатацию радиомодема не требуется.

Какая мощность передатчика?

Не более 10 мВт.

Как настроить?

Терминалом через последовательный порт при замкнутых клеммах 7 и 8; скорость терминала 9600/8N1.

Нюансы и грабли

Работа без антенны или её эквивалента 50 Ом может вывести из строя выходные цепи передатчика.
В РЭ клеммы питания названы то «1 и 2», то «9 и 10»; по таблице назначения выводов питание +12 В — клемма 9, общий — 10.
Шину RS-485 надо терминировать с двух концов; на короткой шине до двух метров допускается один терминатор.
Не сохранили настройки командой «@» — после отключения питания они пропадут.
В таблице РЭ значения через «/» относятся к разным версиям ПО; цифры-сноски в скобках не входят в число.
Параметры в РЭ и в спецификации отличаются (температура, габариты, число частотных каналов, сертификат) — свериться с документом на поставленную партию.

Документация

Геолинк — НЕВОД-5 - Техническая спецификация НЕВОД-5
Геолинк — НЕВОД-5 - Таблицы конфигураций НЕВОД-5
Геолинк — НЕВОД-5 - Руководство по эксплуатации НЕВОД-5
