DS-S1008 / DS-S1816 — неуправляемые PoE-коммутаторы на 8 и 16 портов
Неуправляемые коммутаторы для питания IP-камер по PoE: 8 или 16 портов RJ45 1000M с PoE, металлический корпус, защита от перенапряжений.
Модели семейства
DS-S1008GP8 портов RJ45 1000M с PoE, бюджет PoE 58 Вт.
| Порты | 8×RJ45 1000M (PoE) |
| Бюджет PoE | 58 Вт |
| Дальность PoE | до 100 м |
| Стандарты PoE | IEEE 802.3af, IEEE 802.3at |
| Температура | -10…+40 °C |
| Корпус | металл |
| Габариты / вес | 218×104×28 мм, 555 г |

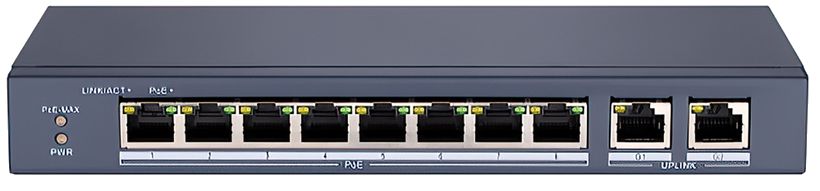

DS-S1008P8 портов FE с PoE + 2 порта GE, бюджет PoE 60 Вт, режим Extend PoE до 250 м.
| Порты | 8×FE RJ45 (PoE) + 2×GE RJ45 |
| Бюджет PoE | 60 Вт (до 30 Вт на порт) |
| Дальность PoE | до 250 м в режиме Extend PoE, 10 Мбит/с |
| Матрица коммутации | 5.6 Гбит/с |
| MAC-таблица | 16К записей |
| Скорость коммутации | 4,1664 Mpps |
| Питание | DC 48 В, 1.35 А |
| Потребление | 65 Вт в работе, 5 Вт в ожидании |
| Защита | от перенапряжения 6 кВ на PoE-портах |
| Корпус | металл |
| Габариты / вес | 218×104×28 мм, 555 г |

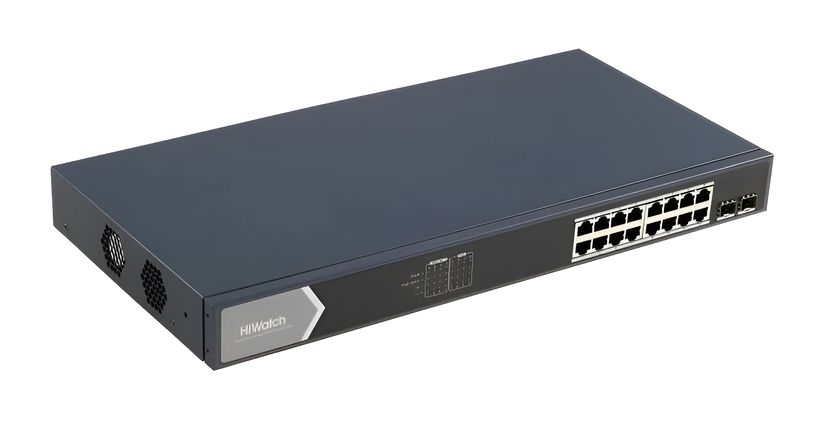

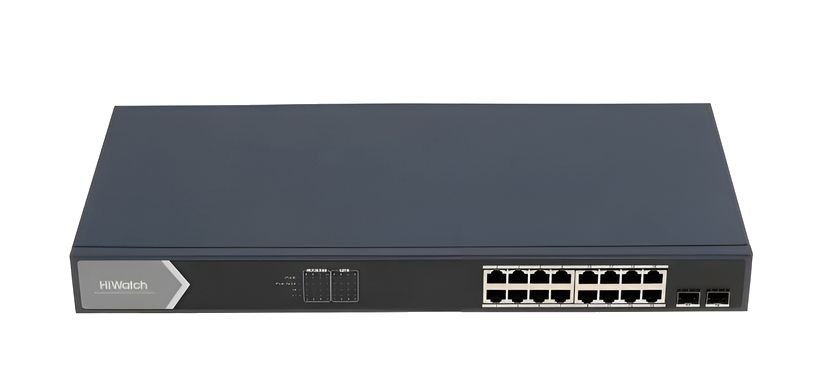

DS-S1816GP16 портов RJ45 1000M с PoE, SFP Uplink, бюджет PoE 125 Вт.
| Порты | 16×RJ45 1000M (PoE) + SFP-порт |
| Бюджет PoE | 125 Вт |
| Дальность PoE | до 100 м |
| Стандарты PoE | IEEE 802.3af, IEEE 802.3at |
| Скорость коммутации | 7.2 Гбит/с |
| Температура | 0…+40 °C |
| Корпус | металл |
| Габариты / вес | 440×285×43 мм, 3720 г |

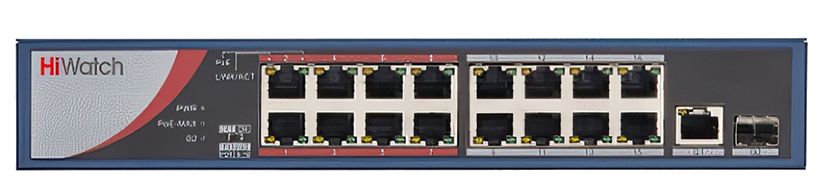

DS-S1816P (B)16 портов RJ45 100M PoE (8 с высоким приоритетом) + 1 Uplink GE + 1 SFP, бюджет PoE 135 Вт.
| Порты | 16×RJ45 100M PoE (8 с высоким приоритетом) + 1×Uplink 1000M + 1×SFP 1000M |
| Бюджет PoE | 135 Вт |
| Дальность PoE | до 250 м на 10 Мбит/с (порты 9–16, CAT5e) |
| Стандарты PoE | IEEE 802.3af, IEEE 802.3at |
| Скорость коммутации | 7.2 Гбит/с |
| MAC-таблица | 8К записей |
| Питание | 100–240 В AC, 250 Вт |
| Температура | 0…+40 °C |
| Защита | от перенапряжения 6 кВ |
| Габариты / вес | 440×285×43 мм, 3720 г |
Как это работает и подключается
- Все модели — неуправляемые коммутаторы (нет веб-интерфейса управления по документации сайта).
- PoE-бюджет ограничивает суммарную мощность питаемых камер: сложить потребление всех камер и сравнить с бюджетом коммутатора перед подключением.
Монтаж
- DS-S1008P и DS-S1816P (B) поддерживают режим Extend PoE — питание и данные передаются на увеличенное расстояние (до 250 м) за счёт снижения скорости порта до 10 Мбит/с; для обычных 100 м скорость 1000M/100M сохраняется.
- На DS-S1816P (B) 8 из 16 портов отмечены как «с высоким приоритетом» — на них имеет смысл сажать камеры, которые не должны отключаться первыми при перегрузке бюджета PoE.
Примеры
8 PoE-камер
DS-S1008GP (бюджет 58 Вт) или DS-S1008P (бюджет 60 Вт, есть Extend PoE до 250 м на пониженной скорости).
16 PoE-камер с резервным Uplink
DS-S1816GP или DS-S1816P (B) — SFP-порт для оптики в сторону ядра сети.
Частые вопросы
Можно ли протянуть PoE дальше 100 м?
На DS-S1008P и DS-S1816P (B) — да, в режиме Extend PoE до 250 м, но скорость порта падает до 10 Мбит/с.
Нюансы и грабли
- Бюджет PoE у моделей разный (58/60/125/135 Вт) — при подключении камер с ИК-подсветкой (повышенное пиковое потребление) считать по паспортной мощности каждой камеры, не подключать «на глаз» до заявленного числа портов.
