F-SW-EM206POE-VM, EM606POE-VM, EM410POE-VM/L, EM410HPOE-VM, EM610POE-VM — настольные настраиваемые PoE-коммутаторы для видеонаблюдения на 4 и 8 PoE-портов

Настольные настраиваемые PoE-коммутаторы для камер: 4 PoE-порта (EM206, EM606) или 8 (EM410, EM610), внешний адаптер DC 54 В. Версии /L — с меньшим PoE-бюджетом; EM410H — Hi-PoE до 90 Вт.

Настраиваемые PoE-коммутаторы IFLOW F-SW-EM206/606 (4 PoE-порта) и EM410/610 (8 PoE-портов), настольные

Модели семейства

Общие данныеПараметры, совпадающие у четырёх моделей EM206 и EM606 (с версиями /L).

PoE	IEEE 802.3af, IEEE 802.3at; порты с 1 по 4; максимум 30 Вт на порт
Дальность PoE	до 300 м (режим большой дальности, на портах с 1 по 4)
Таблица MAC-адресов	2 K
Размеры	121.1 × 27.6 × 83.1 мм; масса нетто 0.27 кг
Питание	внешний адаптер DC 54 В (220 В, входит в комплект)
Установка	на стол или на стену
Защита от перенапряжения	6 кВ
Рабочая температура	от 0 до 40 °C
Температура хранения	от -40 до +85 °C
Влажность	от 5 до 95 % (без конденсата)

F-SW-EM206POE-VM4 порта PoE 10/100 и 2 порта RJ45 10/100, PoE-бюджет 60 Вт.

Порты	4 × 10/100 М PoE, 2 × RJ45 10/100 М
PoE-бюджет	60 Вт
Питание	DC 54 В, 1.2 A
Макс. потребляемая мощность	65 Вт
В режиме ожидания	1.6 Вт
Агрегирование каналов	статическое, 2 группы
Сторожевой таймер PoE	порты 1–2
VIP-порты	порты 1–2

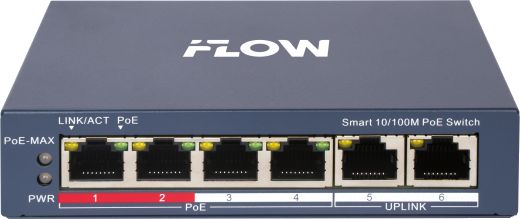

F-SW-EM206POE-VM/LТо же при PoE-бюджете 45 Вт и адаптере меньшего тока.

Порты	4 × 10/100 М PoE, 2 × RJ45 10/100 М
PoE-бюджет	45 Вт
Питание	DC 54 В, 0.92 A
Макс. потребляемая мощность	50 Вт
В режиме ожидания	1.8 Вт
Агрегирование каналов	статическое, 2 группы
Сторожевой таймер PoE	порты 1–2
VIP-порты	порты 1–2

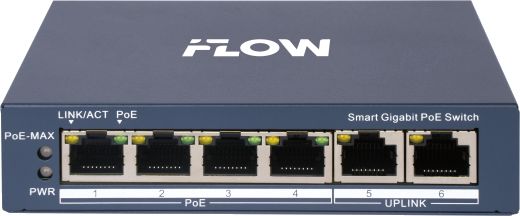

F-SW-EM606POE-VM4 гигабитных порта PoE и 2 гигабитных порта RJ45, PoE-бюджет 60 Вт.

Порты	4 × Gigabit PoE, 2 × Gigabit RJ45
PoE-бюджет	60 Вт
Питание	DC 54 В, 1.2 A
Макс. потребляемая мощность	65 Вт
В режиме ожидания	1.6 Вт
Агрегирование каналов	статическое, 2 группы
Сторожевой таймер PoE	порты 1–4
Изоляция портов	порты 1–4

F-SW-EM606POE-VM/LГигабитная версия с PoE-бюджетом 45 Вт и адаптером меньшего тока.

Порты	4 × Gigabit PoE, 2 × Gigabit RJ45
PoE-бюджет	45 Вт
Питание	DC 54 В, 0.92 A
Макс. потребляемая мощность	50 Вт
В режиме ожидания	1.8 Вт
Агрегирование каналов	статическое, 2 группы
Сторожевой таймер PoE	порты 1–2
Изоляция портов	порты 1–4

Общие данные EM410/EM610Параметры, совпадающие у четырёх моделей EM410 и EM610 (с версиями /L и EM410H).

Дальность PoE	до 300 м (режим большой дальности, порты с 1 по 8)
Питание	внешний адаптер DC 54 В (220 В, входит в комплект)
Установка	на стол или на стену
Корпус	металл
Защита от перенапряжения	6 кВ
Рабочая температура	от 0 до 40 °C
Температура хранения	от -40 до +85 °C
Влажность	от 5 до 95 % (без конденсата)

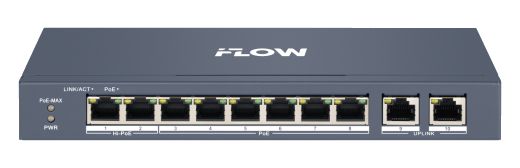

F-SW-EM410HPOE-VMHi-PoE: порты 1–2 до 90 Вт, порты 3–8 до 30 Вт; стандарт IEEE 802.3af/at/bt.

Порты	8 × 10/100 М PoE, 2 × Gigabit RJ45
PoE-стандарт	IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
Мощность на порт	порты 1–2: 90 Вт; порты 3–8: 30 Вт
PoE-бюджет	110 Вт
Питание	DC 54 В, 2.22 A; макс. потребляемая мощность 120 Вт; в режиме ожидания 4 Вт
Таблица MAC-адресов	16 K
Размеры	217.6 × 27.8 × 103.35 мм; масса нетто 0.550 кг
Степень защиты корпуса	металл, IP40

F-SW-EM410POE-VM/L8 портов PoE 10/100 и 2 порта Gigabit RJ45, PoE-бюджет 60 Вт.

Порты	8 × 10/100 М PoE, 2 × Gigabit RJ45
PoE-стандарт	IEEE 802.3af, IEEE 802.3at; до 30 Вт на порт
PoE-бюджет	60 Вт
Питание	DC 54 В, 1.2 A; макс. потребляемая мощность 65 Вт; в режиме ожидания 3.2 Вт
Таблица MAC-адресов	4 K
Размеры	217.6 × 27.6 × 108.5 мм; масса нетто 0.54 кг

F-SW-EM610POE-VM8 гигабитных портов PoE и 2 гигабитных порта RJ45, PoE-бюджет 110 Вт.

Порты	8 × Gigabit PoE, 2 × Gigabit RJ45
PoE-стандарт	IEEE 802.3af, IEEE 802.3at; до 30 Вт на порт
PoE-бюджет	110 Вт
Питание	DC 54 В, 2.22 A; макс. потребляемая мощность 120 Вт; в режиме ожидания 2.7 Вт
Таблица MAC-адресов	4 K
Скорость коммутации	20 Гбит/с
Агрегирование каналов	статическое, 3 группы
Размеры	217.6 × 27.6 × 108.5 мм; масса нетто 0.54 кг

F-SW-EM610POE-VM/LГигабитная версия с PoE-бюджетом 60 Вт и адаптером меньшего тока.

Порты	8 × Gigabit PoE, 2 × Gigabit RJ45
PoE-стандарт	IEEE 802.3af, IEEE 802.3at; до 30 Вт на порт
PoE-бюджет	60 Вт
Питание	DC 54 В, 1.2 A; макс. потребляемая мощность 65 Вт; в режиме ожидания 2.5 Вт
Таблица MAC-адресов	4 K
Скорость коммутации	20 Гбит/с
Агрегирование каналов	статическое, 3 группы
Размеры	217.6 × 27.6 × 108.5 мм; масса нетто 0.54 кг

Как это работает и подключается

Управление: через веб-интерфейс, программное обеспечение или облачную платформу. DHCP-клиент включён по умолчанию; для прямого доступа есть фиксированный адрес Super IP 10.180.190.200.
VLAN у EM206/EM606: 802.1Q, идентификатор от 1 до 4094, режимы магистрального порта и порта доступа, не более 32 VLAN-интерфейсов.
Предотвращение петель у EM206/EM606: 802.1D STP и 802.1w RSTP, по умолчанию выключено.
PoE-сторожевой таймер автоматически обнаруживает и перезапускает неотвечающие камеры (у EM206 и EM606/L — на портах 1–2, у EM606 — на портах 1–4).
Через облачную платформу можно видеть скорость и загрузку портов, энергопотребление PoE, топологию и тревоги, перезагружать порты и устройство, включать режим дальнего действия порта и удалённо обновлять устройство.
Диагностика: обнаружение кабеля (обрывы, короткие замыкания, длина кабеля), LLDP 802.1ab, зеркалирование портов; SNMP v1/v2c для сторонней платформы управления — по паспортам EM206, EM606, EM410HPOE-VM и EM610, в паспорте EM410POE-VM/L SNMP не заявлен.
Индикаторы: PWR; PoE-MAX (горит или мигает — выходная мощность приближается к пределу или достигла его); LINK/ACT; PoE. Кнопка сброса возвращает все настройки к заводским.
У EM410/EM610 PoE-сторожевой таймер автоматически обнаруживает и перезапускает неотвечающие камеры на портах с 1 по 8.
VLAN 802.1Q (идентификатор от 1 до 4094, режимы магистрального порта и порта доступа) и STP/RSTP (по умолчанию выключено) заявлены в паспортах EM410POE-VM/L и EM610 (EM610 — не более 32 VLAN-интерфейсов). В паспорте EM410HPOE-VM этих функций нет.

Монтаж

Корпус — металл. Установка на стол или на стену; подключите заземление и используйте кабель питания и адаптер из комплекта.
Не ставьте рядом с источниками тепла и в замкнутых объёмах (ящик, глухой шкаф): нужен отвод тепла. Рабочая температура от 0 до 40 °C.
Все подключения — при отключённом питании; рекомендуется источник бесперебойного питания.
Сложите мощности подключаемых камер и сравните с PoE-бюджетом модели: 60 Вт у версий /L и EM410POE, 110 Вт у EM410H и EM610.
Выбирайте версию по сумме мощностей камер: у /L общий PoE-бюджет 45 Вт против 60 Вт, на порт — до 30 Вт.

Примеры

Две-четыре камеры на удалённой точке

Коммутатор питает до четырёх PoE-камер и имеет два порта RJ45 для связи с остальной сетью или другим устройством.

Камеры на большом расстоянии

Режим большой дальности позволяет подключать камеры на портах с 1 по 4 на расстоянии до 300 м; дальность зависит от модели камеры и состояния кабеля.

Восемь камер на одном коммутаторе

Восемь PoE-портов питают камеры по витой паре; дальность в режиме большой дальности — до 300 м.

Мощные PTZ-камеры и обогрев

У EM410HPOE-VM порты 1–2 отдают до 90 Вт (IEEE 802.3bt), остальные — до 30 Вт; общий PoE-бюджет 110 Вт.

Частые вопросы

Чем версия /L отличается от обычной?

Общий PoE-бюджет 45 Вт вместо 60 Вт, адаптер DC 54 В 0.92 A вместо 1.2 A, максимальное потребление 50 Вт вместо 65 Вт.

Чем EM606 отличается от EM206?

EM606 — гигабитные порты (4 × Gigabit PoE и 2 × Gigabit RJ45), EM206 — порты 10/100.

Чем EM610 отличается от EM410?

EM610 — 8 гигабитных PoE-портов, EM410 — 8 портов PoE 10/100; в обоих по 2 гигабитных порта RJ45.

Что значит индекс H и /L?

H — Hi-PoE: порты 1–2 до 90 Вт, стандарт 802.3bt, бюджет 110 Вт. /L — версия с PoE-бюджетом 60 Вт и адаптером DC 54 В 1.2 A.

Какой адрес у коммутатора по умолчанию?

DHCP-клиент включён по умолчанию; для прямого доступа есть фиксированный адрес Super IP 10.180.190.200.

Нюансы и грабли

Скорость коммутации 14 Гбит/с и скорость пересылки 10.42 млн пакетов/с указаны в паспортах EM206 и EM606 одинаково, хотя порты EM206 — Fast Ethernet; для 6 портов 10/100 такое число сомнительно, как параметр для расчётов не используйте.
У EM606/L в списке функций ПО сторожевой таймер PoE указан на портах 1–2, у EM606 — на портах 1–4; уточняйте на самом устройстве.
PoE-бюджет меньше суммы мощностей портов (4 × 30 Вт): при подключении нескольких мощных устройств индикатор PoE-MAX сигнализирует о приближении к пределу, возможен сбой питания.
Номинальный ток адаптера у версий /L меньше (0.92 A против 1.2 A) — не заменяйте адаптер от одной модели адаптером от другой.
У EM410HPOE-VM скорость коммутации 9.2 Гбит/с и скорость пересылки 6.84 млн пакетов/с совпадают с данными стоечного EM418 — для проектных расчётов используйте осторожно.
EM410HPOE-VM: вступление называет «2 × Gigabit-комбинированных порта RJ45», в таблице — «2 × Gigabit RJ45»; количество и тип портов проверяйте на самом устройстве.
EM410POE-VM/L: «максимум VLAN-интерфейсов» в паспорте указан без числа — не принимайте 32 без проверки.
У EM410HPOE-VM контакты питания PoE — 8-контактный разъём (1/2 «-», 3/6 «+», 4/5 «+», 7/8 «-»), у остальных — «конечный диапазон» 1/2 «-», 3/6 «+».
Режим Hi-PoE на портах 1–2 EM410HPOE-VM даёт 90 Вт на порт, но общий PoE-бюджет 110 Вт: два мощных порта и несколько камер вместе легко его превысят.
