F-SW-EM418POE-VM / EM426POE-VM (и версии /L) — стоечные PoE-коммутаторы на 16 и 24 порта 10/100

Стоечные коммутаторы со встроенным блоком питания AC 100–240 В: 16 (EM418) или 24 (EM426) PoE-порта 10/100 и гигабитные порты. PoE-бюджет от 130 до 370 Вт, камеры до 300 м.

Стоечные PoE-коммутаторы IFLOW F-SW-EM418/426 (Fast Ethernet)

Модели семейства

Общие данныеПараметры, совпадающие у всех четырёх моделей.

PoE	IEEE 802.3af, IEEE 802.3at; максимум 30 Вт на порт; 8-контактный разъём питания 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-)
Дальность PoE	до 300 м в режиме большой дальности
Питание	AC от 100 до 240 В, 50 / 60 Гц, встроенный блок питания
Установка	в стойку (с монтажными проушинами)
Корпус	металл
Защита от перенапряжения	6 кВ
Рабочая температура	от 0 до 45 °C
Температура хранения	от -40 до +85 °C
Влажность	от 5 до 95 % (без конденсата)
Таблица MAC-адресов	16 K

F-SW-EM418POE-VM16 PoE-портов 10/100 и 2 гигабитных комбинированных порта.

Порты	16 × 10/100 М PoE, 2 × Gigabit-комбинированных порта
PoE-бюджет	230 Вт
Макс. потребляемая мощность	250 Вт; AC макс. 2.5 A
В режиме ожидания	10 Вт
Скорость коммутации	9.2 Гбит/с; 6.84 млн пакетов/с
Размеры	440.00 × 44.00 × 220.80 мм; масса нетто 2.59 кг

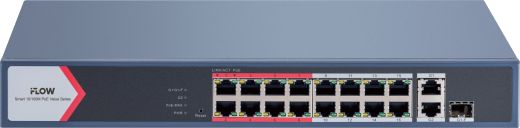

F-SW-EM418POE-VM/LУкороченный корпус, PoE-бюджет 130 Вт; гигабитный порт RJ45 и комбинированный порт.

Порты	16 × 10/100 М PoE, 1 × Gigabit RJ45, 1 × Gigabit-комбинированный порт
PoE-бюджет	130 Вт
Макс. потребляемая мощность	150 Вт; AC макс. 2.5 A
В режиме ожидания	20 Вт
Скорость коммутации	9.2 Гбит/с; 6.84 млн пакетов/с
Размеры	335.00 × 44.50 × 226.00 мм; масса нетто 1.8 кг

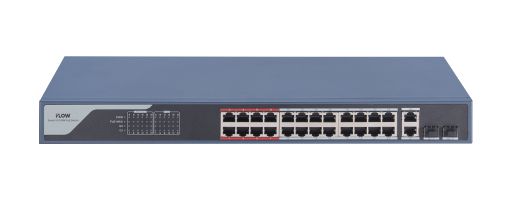

F-SW-EM426POE-VM24 PoE-порта 10/100 и 2 гигабитных комбинированных порта, бюджет 370 Вт.

Порты	24 × 10/100 М PoE, 2 × Gigabit-комбинированных порта
PoE-бюджет	370 Вт
Макс. потребляемая мощность	400 Вт; AC макс. 6.5 A
В режиме ожидания	30 Вт
Скорость коммутации	14.8 Гбит/с; 11.01 млн пакетов/с
Размеры	440.00 × 44.00 × 221.00 мм; масса нетто 2.83 кг

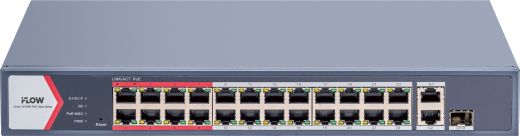

F-SW-EM426POE-VM/LУкороченный корпус, 24 PoE-порта 10/100, бюджет 230 Вт.

Порты	24 × 10/100 М PoE, 2 × Gigabit-комбинированных порта (по таблице паспорта)
PoE-бюджет	230 Вт
Макс. потребляемая мощность	250 Вт
В режиме ожидания	10 Вт
Скорость коммутации	14.8 Гбит/с; 11.01 млн пакетов/с
Размеры	335.00 × 44.50 × 226.00 мм; масса нетто 2.13 кг

Как это работает и подключается

Из функций ПО паспорта заявлены: режим большой дальности, VIP-порты, статическое агрегирование каналов (1 группа), облачная платформа и обслуживание системы (удалённое обновление, восстановление параметров по умолчанию, просмотр журналов, настройка основных параметров сети). Расширенных функций 2-го уровня (VLAN, STP, изоляция портов) в этих паспортах нет.
VIP-порты — порты с 1 по 8: у них преимущество передачи данных, когда полосы пропускания не хватает.
У EM418/L и EM426/L заявлен PoE-сторожевой таймер (автоматическое обнаружение и перезапуск неотвечающих камер) на всех PoE-портах — на 16 и 24 соответственно.
Через облачную платформу можно видеть скорость и загрузку портов, энергопотребление PoE, топологию и тревоги, перезагружать порты и устройство, включать режим дальнего действия порта и удалённо обновлять устройство.
Индикаторы на передней панели (по паспорту EM418): PWR, PoE-MAX, LINK/ACT, PoE, индикаторы гигабитных портов G1 и G2.

Монтаж

Устанавливайте в стойку за монтажные проушины; подключите заземление и питание сетевым кабелем.
Не ставьте рядом с источниками тепла и в замкнутых объёмах: нужен отвод тепла. Рабочая температура от 0 до 45 °C.
Все подключения — при отключённом питании; рекомендуется источник бесперебойного питания.
Сверьте сумму мощностей камер с PoE-бюджетом модели: он меньше суммы 30 Вт на каждый порт.

Примеры

Видеонаблюдение на этаже или в стойке

16 или 24 PoE-порта питают IP-камеры по витой паре, гигабитные порты уходят в магистраль или к регистратору.

Камеры на дальних точках

В режиме увеличения дальности AF/AT-камеры могут работать на расстоянии до 300 м; дальность зависит от модели камеры и состояния кабеля.

Частые вопросы

Чем версия /L отличается от обычной?

Корпус короче (335 мм вместо 440 мм) и меньший PoE-бюджет: 130 Вт вместо 230 Вт у EM418, 230 Вт вместо 370 Вт у EM426.

Можно ли сделать VLAN и STP?

В паспортах этих моделей такие функции не заявлены.

Нюансы и грабли

У EM426POE-VM вес брутто в паспорте указан как «3800 кг», у EM426POE-VM/L — «3.1 кг, 3.0 кг»; брутто в карточку не вынесено.
У EM426POE-VM/L вступление называет «1 × Gigabit RJ45, 1 × Gigabit-комбинированный порт», а таблица — «2 × Gigabit-комбинированных порта». Для EM418/L заявлено «1 × RJ45 и 1 × комбинированный». Количество и тип гигабитных портов проверяйте на устройстве.
Ток по входу AC у EM426POE-VM/L в паспорте 6.5 A — как у модели на 400 Вт при 250 Вт максимума; в карточку не включён.
PoE-бюджет у EM426POE-VM — 370 Вт, максимальное потребление 400 Вт; паспорт не указывает, что случится при перегрузке, кроме индикатора PoE-MAX.
