F-SW-EM618POE-VM / EM626POE-VM (и EM626POE-VM/L) — стоечные гигабитные PoE-коммутаторы на 16 и 24 порта

Стоечные настраиваемые коммутаторы с 16 (EM618) или 24 (EM626) гигабитными PoE-портами, портом RJ45 и портом SFP. PoE-бюджет 230 или 370 Вт, встроенный блок питания AC 100–240 В.

Стоечные гигабитные PoE-коммутаторы IFLOW F-SW-EM618/626

Модели семейства

Общие данныеПараметры, совпадающие у всех трёх моделей.

Порты	гигабитные PoE-порты, 1 × Gigabit RJ45, 1 × Gigabit-оптоволоконный порт (SFP)
PoE	IEEE 802.3af, IEEE 802.3at; максимум 30 Вт на порт; 8-контактный разъём питания 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-)
Дальность PoE	до 300 м (режим большой дальности)
Питание	AC от 100 до 240 В, 50 / 60 Гц, встроенный блок питания
Установка	в стойку (с монтажными проушинами)
Размеры	440.0 × 220.8 × 44.0 мм
Таблица MAC-адресов	8 K
Скорость коммутации	56 Гбит/с; 41.66 млн пакетов/с
Рабочая температура	от 0 до 45 °C
Влажность	от 5 до 95 % (без конденсата)

F-SW-EM618POE-VM16 гигабитных PoE-портов, бюджет 230 Вт.

Порты	16 × Gigabit PoE, 1 × Gigabit RJ45, 1 × Gigabit-оптоволоконный порт
PoE-бюджет	230 Вт
Макс. потребляемая мощность	250 Вт; AC макс. 4 A
В режиме ожидания	20 Вт
Масса нетто	2.85 кг
Изоляция портов и PoE-таймер	порты 1–16

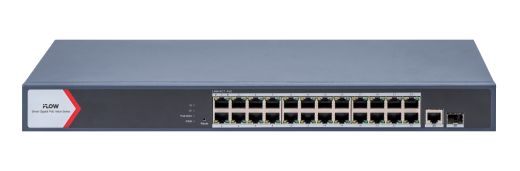

F-SW-EM626POE-VM24 гигабитных PoE-порта, бюджет 370 Вт.

Порты	24 × Gigabit PoE, 1 × Gigabit RJ45, 1 × Gigabit-оптоволоконный порт
PoE-бюджет	370 Вт
Макс. потребляемая мощность	400 Вт; AC макс. 6.3 A
В режиме ожидания	30 Вт
Масса нетто	3.1 кг
Изоляция портов и PoE-таймер	порты 1–24

F-SW-EM626POE-VM/L24 гигабитных PoE-порта, бюджет 230 Вт.

Порты	24 × Gigabit PoE, 1 × Gigabit RJ45, 1 × Gigabit-оптоволоконный порт
PoE-бюджет	230 Вт
Макс. потребляемая мощность	250 Вт; AC макс. 4 A
В режиме ожидания	30 Вт
Масса нетто	2.96 кг
Изоляция портов	порты 1–8; PoE-таймер — порты 1–24

Как это работает и подключается

Управление: через веб-интерфейс, программное обеспечение или облачную платформу. DHCP-клиент включён по умолчанию; для прямого доступа есть фиксированный адрес Super IP 10.180.190.200.
VLAN: 802.1Q, идентификатор от 1 до 4094, режимы магистрального порта и порта доступа, не более 32 VLAN-интерфейсов.
Предотвращение петель: 802.1D STP и 802.1w RSTP, по умолчанию выключено. Статическое агрегирование каналов — 8 групп.
Изоляция портов: порты в изолированной группе не общаются друг с другом, но взаимодействуют с портами вне группы.
PoE-сторожевой таймер автоматически обнаруживает и перезапускает неотвечающие камеры.
Через облачную платформу (или программное обеспечение) можно видеть скорость и загрузку портов, энергопотребление PoE, топологию и тревоги, перезагружать порты и устройство, включать режим дальнего действия порта и удалённо обновлять устройство.
Диагностика: обнаружение кабеля (обрывы, короткие замыкания, длина), LLDP 802.1ab, зеркалирование портов.

Монтаж

Устанавливайте в стойку за монтажные проушины; подключите заземление и питание кабелем из комплекта.
Не ставьте рядом с источниками тепла и в замкнутых объёмах: нужен отвод тепла. Рабочая температура от 0 до 45 °C.
Все подключения — при отключённом питании; рекомендуется источник бесперебойного питания.
Оптический порт работает с оптическим модулем (SFP): без него порт не используется.

Примеры

Видеонаблюдение на этаже или в серверной

16 или 24 PoE-порта питают IP-камеры, гигабитный RJ45 и порт SFP уходят в магистраль или к регистратору.

Сегментация камер по VLAN

Настраиваемые VLAN 802.1Q и изоляция портов позволяют разделить камеры и остальную сеть.

Частые вопросы

Чем EM626/L отличается от EM626?

PoE-бюджет 230 Вт вместо 370 Вт, максимальное потребление 250 Вт вместо 400 Вт, масса нетто 2.96 кг вместо 3.1 кг; габариты одинаковые.

Сколько групп агрегации?

Статическое агрегирование каналов, 8 групп.

Нюансы и грабли

У EM626POE-VM/L изоляция портов заявлена только для портов 1–8, у EM626POE-VM — для 1–24, у EM618 — для 1–16.
PoE-бюджет меньше суммы 30 Вт на каждый порт: при полной нагрузке индикатор PoE-MAX сигнализирует о приближении к пределу.
