F-SW-EU205-O / EU208-O / EU216R-O — неуправляемые коммутаторы Fast Ethernet на 5, 8 и 16 портов
Неуправляемые коммутаторы Plug and Play на 5, 8 или 16 портов 10/100 Мбит/с в металлическом корпусе без кулера. EU205-O и EU208-O — питание DC 5 В, EU216R-O — стоечный, питание AC 220 В.
Модели семейства
Общие данныеПараметры, совпадающие у всех трёх моделей.
| Порты | RJ45 10/100 Мбит/с |
| Корпус | металл, конструкция без кулера |
| Рабочая температура | от 0 до 40 °C |
| Температура хранения | от -40 до +85 °C |
| Влажность | от 5 до 95 % (без конденсата) |
| Установка | plug-and-play, на стол и на стену |
F-SW-EU205-O5 портов RJ45 10/100, питание DC 5 В, самый малый корпус.
| Порты | 5 × RJ45 10/100 Мбит/с |
| Питание | DC 5 В, 1 A; макс. потребляемая мощность 5 Вт |
| Таблица MAC-адресов | 1 K |
| Скорость коммутации | 1 Гбит/с; 0.75 млн пакетов/с |
| Защита от перенапряжения | 2 кВ |
| Размеры | 103.05 × 25.6 × 61.1 мм; масса нетто 0.15 кг |

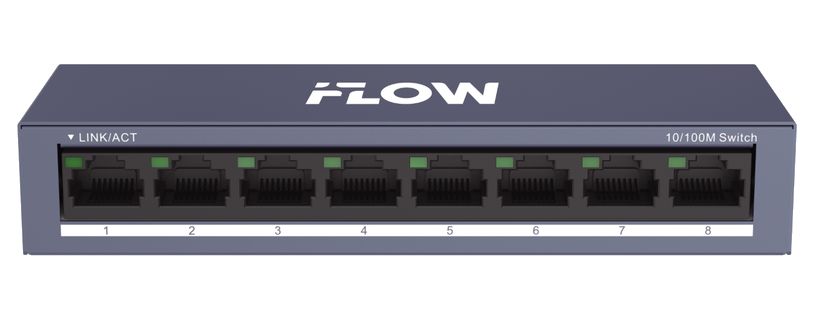

F-SW-EU208-O8 портов RJ45 10/100, питание DC 5 В.
| Порты | 8 × RJ45 10/100 Мбит/с |
| Питание | DC 5 В, 1 A; макс. потребляемая мощность 5 Вт |
| Таблица MAC-адресов | 2 K |
| Скорость коммутации | 1.6 Гбит/с; 1.19 млн пакетов/с |
| Защита от перенапряжения | 2 кВ |
| Размеры | 142.4 × 25.6 × 53.1 мм; масса нетто 0.2 кг |

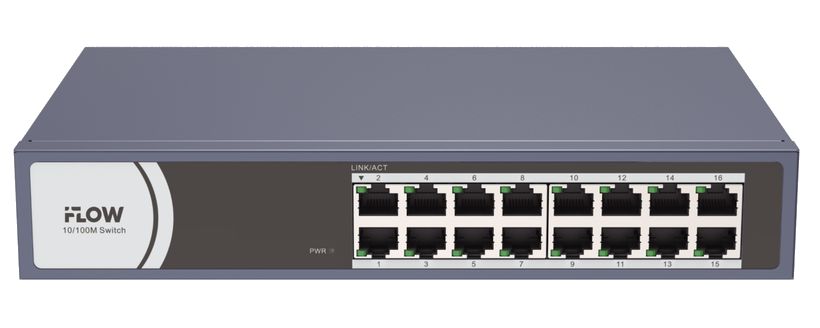

F-SW-EU216R-O16 портов RJ45 10/100, питание от сети, установка в стойку, на стол и на стену.
| Порты | 16 × RJ45 10/100 Мбит/с |
| Питание | AC 220 В, 50 / 60 Гц; макс. потребляемая мощность 6.6 Вт |
| Таблица MAC-адресов | 8 K |
| Скорость коммутации | 3.2 Гбит/с; 2.38 млн пакетов/с |
| Защита от перенапряжения | 6 кВ |
| Размеры | 257.0 × 44.5 × 175.8 мм; масса нетто 1.1 кг |
Как это работает и подключается
- Включите питание и подключите оборудование патч-кордами: коммутатор не требует настройки (Plug and Play).
- Индикаторы: LINK/ACT у каждого порта RJ45 и индикатор питания; на задней панели — заземление и разъём питания.
- Паспорт указывает применение в домах, образовательных учреждениях, общежитиях, офисах, небольших системах мониторинга.
Монтаж
- Установка на стол или на стену; EU216R-O — ещё и в стойку.
- Не ставьте рядом с источниками тепла и в замкнутых объёмах (ящик, глухой шкаф): нужен отвод тепла. Рабочая температура от 0 до 40 °C.
- Все подключения — при отключённом питании.
- Для EU205-O и EU208-O нужно питание DC 5 В 1 A, для EU216R-O — сеть AC 220 В.
Примеры
Небольшая система видеонаблюдения
Коммутатор объединяет IP-камеры, ПК, принтер, точку доступа и маршрутизатор — сценарии применения паспорта; PoE нет, камеры питаются отдельно.
Стойка на 16 портов
EU216R-O — установка в стойку, на стол или на стену, питание от сети.
Частые вопросы
Есть ли PoE?
Нет: это коммутаторы без PoE, камеры придётся питать отдельно. Для PoE используйте модели F-SW-EU…POE и F-SW-EM…POE.
Какая сертификация указана в паспортах?
EMC: FCC, CE-EMC, IC; безопасность: UL, CB, CE-LVD; химические стандарты: CE-RoHS, WEEE, Reach.
Нюансы и грабли
- В таблице EU208-O в строке портов написано «8 × PoE 10/100 Мбит/с», тогда как во вступлении и в ключевых особенностях — «8 × RJ45 10/100», а питание — DC 5 В 1 A при 5 Вт. Это похоже на ошибку шаблона: PoE у EU208-O нет.
- Защита от перенапряжения у EU205-O и EU208-O — 2 кВ, у стоечного EU216R-O — 6 кВ.
- Потребляемая мощность в режиме ожидания указана «< 5 Вт» и «< 6.6 Вт» — меньше максимальной, точное значение не приведено.
Документация
- IFLOW — паспорт F-SW-EU205-O
- IFLOW — паспорт F-SW-EU208-O
- IFLOW — паспорт F-SW-EU216R-O
