F-SW-EU205POE-V, EU206POE-V/L, EU206HPOE-V, EU209POE-V/L — неуправляемые PoE-коммутаторы для камер, 4 и 8 PoE-портов
Малые неуправляемые коммутаторы Fast Ethernet с PoE для камер: 4 PoE-порта + 1–2 RJ45 или 8 PoE-портов + 1 RJ45, до 300 м, защита 6 кВ. Версии /L — с PoE-бюджетом 35 Вт.
Модели семейства
Общие данныеПараметры, совпадающие у всех пяти моделей.
| PoE | IEEE 802.3af, IEEE 802.3at; максимум 30 Вт на порт; 8-контактный разъём питания 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-) |
| Дальность PoE | до 300 м (режим большой дальности) |
| Питание | внешний адаптер DC 48 В (220 В, входит в комплект) |
| Установка | на стол или на стену |
| Корпус | металл, без кулера |
| Защита от перенапряжения | 6 кВ |
| Рабочая температура | от 0 до 40 °C |
| Температура хранения | от -40 до +85 °C |
| Влажность | от 5 до 95 % (без конденсата) |
| Управление | неуправляемый |
F-SW-EU205POE-V4 порта PoE 10/100 и 1 порт RJ45 10/100, PoE-бюджет 60 Вт.
| Порты | 4 × 10/100 М PoE, 1 × RJ45 10/100 М |
| PoE-бюджет | 60 Вт |
| Питание | DC 48 В, 1.35 A; макс. потребляемая мощность 65 Вт; в режиме ожидания 5 Вт |
| Таблица MAC-адресов | 1 K |
| Скорость коммутации | 1 Гбит/с |
| VIP-порты | порты 1–2 |
| Размеры | 105.0 × 27.6 × 83.1 мм; масса нетто 0.2 кг |

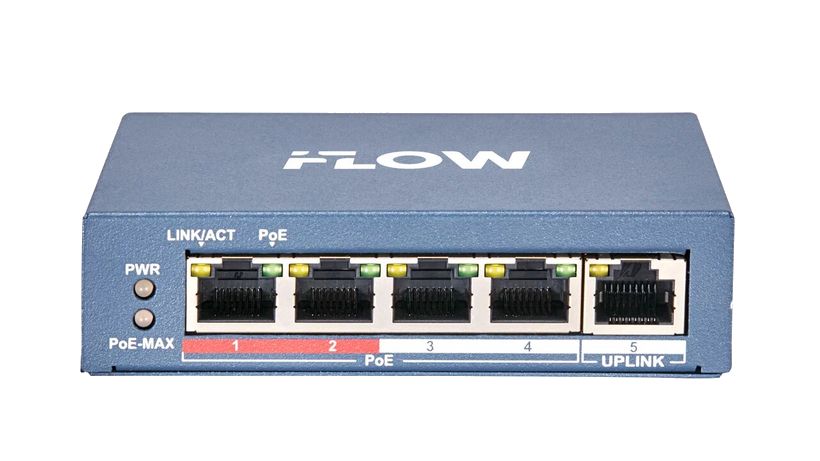

F-SW-EU205POE-V/LТо же при PoE-бюджете 35 Вт и адаптере меньшего тока.
| Порты | 4 × 10/100 М PoE, 1 × RJ45 10/100 М |
| PoE-бюджет | 35 Вт |
| Питание | DC 48 В, 0.8 A; макс. потребляемая мощность 38 Вт; в режиме ожидания 3 Вт |
| Таблица MAC-адресов | 2 K |
| Скорость коммутации | 1 Гбит/с |
| Размеры | 105 × 27.6 × 83.1 мм; масса нетто 0.2 кг |

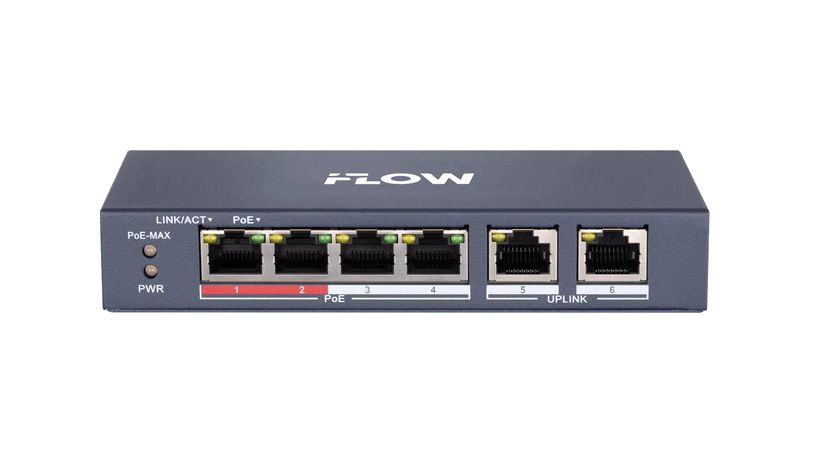

F-SW-EU206HPOE-V4 порта PoE и 2 порта RJ45; порт 1 — Hi-PoE до 60 Вт.
| Порты | 4 × 10/100 М PoE, 2 × RJ45 10/100 М |
| Мощность на порт | порт 1 (Hi-PoE): 60 Вт; порты 2–4: 30 Вт |
| PoE-бюджет | 60 Вт |
| Питание | DC 48 В, 1.35 A; макс. потребляемая мощность 65 Вт; в режиме ожидания 5 Вт |
| Таблица MAC-адресов | 2 K |
| Скорость коммутации | 1.20 Гбит/с |
| VIP-порты | порты 1–2 |
| Размеры | 145 × 25.6 × 68.45 мм; масса нетто 0.24 кг |
F-SW-EU206POE-V/L4 порта PoE и 2 порта RJ45, PoE-бюджет 35 Вт.
| Порты | 4 × 10/100 М PoE, 2 × RJ45 10/100 М |
| PoE-бюджет | 35 Вт |
| Питание | DC 48 В, 0.8 A; макс. потребляемая мощность 30 Вт; в режиме ожидания 3 Вт |
| Таблица MAC-адресов | 2 K |
| Скорость коммутации | 1.2 Гбит/с |
| VIP-порты | порты 1–2 |
| Размеры | 145 × 68.45 × 25.6 мм; масса нетто 0.27 кг |

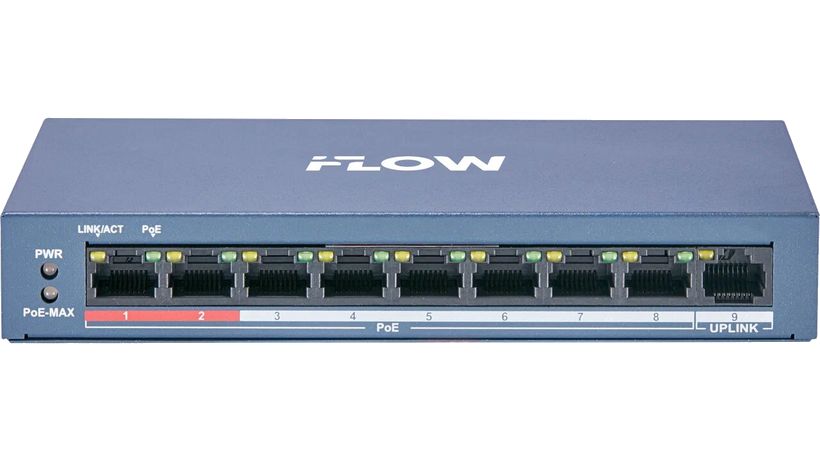

F-SW-EU209POE-V/L8 портов PoE и 1 порт RJ45, PoE-бюджет 60 Вт.
| Порты | 8 × 10/100 М PoE, 1 × RJ45 10/100 М |
| PoE-бюджет | 60 Вт |
| Питание | DC 48 В, 1.35 A; макс. потребляемая мощность 65 Вт; в режиме ожидания 5 Вт |
| Таблица MAC-адресов | 2 K |
| Скорость коммутации | 1.8 Гбит/с |
| Размеры | 170 × 27.6 × 93.1 мм; масса нетто 0.35 кг |
Как это работает и подключается
- Интеллектуальное управление PoE-портами: когда источник питания превышает заданное значение, PoE-порты управляют питанием, что продлевает срок службы коммутатора.
- Адаптивное питание с 4 / 8 контактами: 8-проводное питание снижает потери мощности в кабелях.
- VIP-порт: передача важных данных при перегруженной сети (порты 1–2 у моделей, где это указано в таблице).
- Встроенная защита от перенапряжения 6 кВ защищает коммутатор от внезапных грозовых разрядов.
- У EU206POE-V/L паспорт называет стандарты IEEE 802.3, 802.3u и 802.3x, коммутацию с промежуточным хранением и максимальную выходную мощность PoE 35 Вт.
Монтаж
- Установка на стол или на стену; используйте адаптер питания из комплекта.
- Не ставьте рядом с источниками тепла и в замкнутых объёмах (ящик, глухой шкаф): нужен отвод тепла. Рабочая температура от 0 до 40 °C.
- Все подключения — при отключённом питании; рекомендуется источник бесперебойного питания.
- Сложите мощности камер и сравните с PoE-бюджетом модели: 60 Вт или 35 Вт, на порт — до 30 Вт.
Примеры
Две-четыре камеры на удалённом объекте
Неуправляемый коммутатор без настройки: камеры получают питание по сетевому кабелю, порт RJ45 уходит к регистратору или в сеть.
Камера на расстоянии до 300 м
Режим большой дальности позволяет разнести камеру и коммутатор до 300 метров; дальность зависит от модели камеры и состояния кабеля.
Частые вопросы
Чем EU206HPOE-V отличается от EU206POE-V/L?
У HPOE порт 1 — Hi-PoE до 60 Вт, PoE-бюджет 60 Вт, адаптер DC 48 В 1.35 A; у POE-V/L — до 30 Вт на порт, бюджет 35 Вт, адаптер 0.8 A.
Можно ли настроить VLAN?
Нет, коммутаторы неуправляемые; в паспортах заявлены только перечисленные аппаратные функции.
Нюансы и грабли
- У EU206POE-V/L PoE-бюджет 35 Вт, а максимальная потребляемая мощность коммутатора — 30 Вт; цифры в паспорте не согласованы, ориентируйтесь на меньшую.
- EU206HPOE-V: порт 1 даёт до 60 Вт (Hi-PoE), а весь PoE-бюджет коммутатора — тоже 60 Вт: мощная нагрузка на порту 1 оставляет остальным портам лишь остаток бюджета.
- Версии /L комплектуются адаптером DC 48 В 0.8 A (у остальных — 1.35 A): при замене берите адаптер своей модели.
