F-SW-EU410HPOE-V, EU410POE-V/L, EU418POE-V/L, EU426POE-V/L — неуправляемые PoE-коммутаторы для камер на 8, 16 и 24 порта
Неуправляемые PoE-коммутаторы: 8, 16 или 24 порта 10/100 с PoE и гигабитные порты для связи с сетью. PoE на 300 м, защита 6 кВ; у EU410HPOE-V порт 1 — до 90 Вт.
Модели семейства
Общие данныеПараметры, общие для всех четырёх моделей.
| PoE | IEEE 802.3af, IEEE 802.3at; 8-контактный разъём питания: 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-) |
| Управление | неуправляемый |
| Защита от перенапряжения | 6 кВ |
| Таблица MAC-адресов | 8 K |
| Внутренний кэш | 4 Мбит/с |
| Корпус | металл |
| Установка | на стол или на стену |
| Температура хранения | от -40 до +85 °C |
| Влажность | от 5 до 95 % (без конденсата) |
F-SW-EU410HPOE-V8 портов 10/100 с PoE и 2 гигабитных RJ45; порт 1 — Hi-PoE до 90 Вт, PoE-бюджет 110 Вт.
| Порты | 8 × 10/100 M PoE, 2 × Gigabit RJ45 |
| Стандарт PoE | IEEE 802.3af, 802.3at, 802.3bt |
| Мощность порта | порт 1 (Hi-PoE): 90 Вт; порты 2–8: 30 Вт |
| PoE-бюджет | 110 Вт |
| Питание | DC 48 В, 2.5 A (адаптер 220 В в комплекте) |
| Макс. потребляемая мощность | 120 Вт; в режиме ожидания 10 Вт |
| Скорость коммутации | 5.60 Гбит/с |
| Рабочая температура | от 0 до 40 °C |
| Размеры | 217.6 × 27.8 × 103.55 мм; масса нетто 0.55 кг |

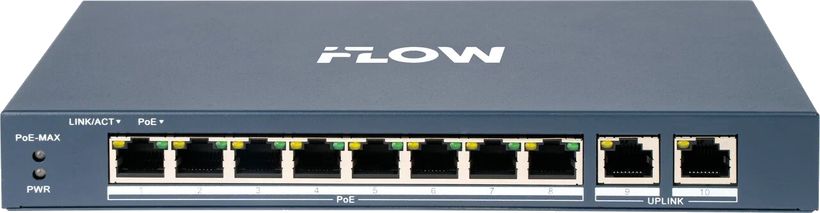

F-SW-EU410POE-V/L8 портов 10/100 с PoE и 2 гигабитных RJ45; PoE до 30 Вт на порт, бюджет 60 Вт.
| Порты | 8 × 10/100 M PoE, 2 × Gigabit RJ45 |
| Мощность порта | 30 Вт |
| PoE-бюджет | 60 Вт |
| Питание | DC 48 В, 1.35 A (адаптер 220 В в комплекте) |
| Макс. потребляемая мощность | 65 Вт; в режиме ожидания 5 Вт |
| Скорость коммутации | 5.6 Гбит/с |
| Рабочая температура | от 0 до 40 °C |
| Размеры | 217.6 × 103.35 × 27.8 мм; масса нетто 0.555 кг |

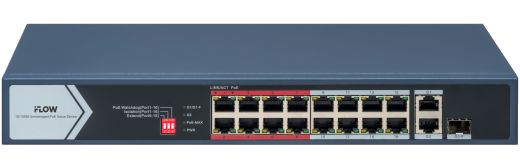

F-SW-EU418POE-V/L16 портов 10/100 с PoE, гигабитный RJ45 и гигабитный комбинированный порт; встроенный блок питания, бюджет 130 Вт.
| Порты | 16 × 10/100 M PoE, 1 × Gigabit RJ45, 1 × Gigabit-комбинированный порт |
| Мощность порта | 30 Вт |
| PoE-бюджет | 130 Вт |
| Питание | AC от 100 до 240 В, 50/60 Гц, макс. 2.5 A (встроенный блок питания) |
| Макс. потребляемая мощность | 150 Вт; в режиме ожидания 20 Вт |
| Скорость коммутации | 7.2 Гбит/с |
| Рабочая температура | от 0 до 45 °C |
| Размеры | 335.0 × 44.5 × 175.8 мм; масса нетто 1.80 кг |

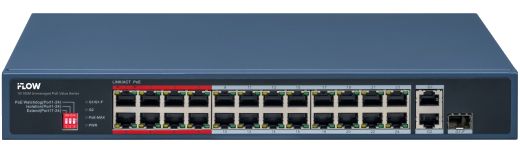

F-SW-EU426POE-V/L24 порта 10/100 с PoE, гигабитный RJ45 и гигабитный комбинированный порт; встроенный блок питания, бюджет 230 Вт.
| Порты | 24 × 10/100 M PoE, 1 × Gigabit RJ45, 1 × Gigabit-комбинированный порт |
| Мощность порта | 30 Вт |
| PoE-бюджет | 230 Вт |
| Питание | AC от 100 до 240 В, 50/60 Гц, макс. 4 A (встроенный блок питания) |
| Макс. потребляемая мощность | 250 Вт; в режиме ожидания 20 Вт |
| Скорость коммутации | 8.8 Гбит/с |
| Рабочая температура | от 0 до 45 °C |
| Размеры | 335.0 × 44.5 × 226.0 мм; масса нетто 1.90 кг |
Как это работает и подключается
- Интеллектуальное управление PoE-портами: когда мощность источника превышает заданное значение, PoE-порты управляют питанием, что продлевает срок службы коммутатора.
- PoE-передача на большие расстояния: до 300 м на портах, указанных в паспорте (у EU410 — порты 1–8, у EU418 — 9–16, у EU426 — 17–24); дальность зависит от модели камеры и состояния кабеля.
- Адаптивное питание с 4 / 8 контактами: 8-проводное питание снижает потери мощности в кабелях.
- VIP-порт (EU410HPOE-V, порты 1–8): преимущество передачи данных, когда полосы пропускания не хватает.
- EU418 и EU426: изоляция портов (порты в изолированной группе не общаются между собой, но общаются с портами вне группы; у EU426 — порты 1–8) и PoE-сторожевой таймер — автоматическое обнаружение и перезапуск неотвечающих камер (у EU426 — порты 1–24).
Монтаж
- Установка на стол или на стену. EU410 питается от адаптера из комплекта, EU418 и EU426 — от встроенного блока питания AC от 100 до 240 В.
- Устройство должно иметь отвод тепла: не ставьте его рядом с источниками тепла и в замкнутых объёмах (ящик, глухой шкаф). Рабочий диапазон: от 0 до 40 °C у EU410, от 0 до 45 °C у EU418 и EU426.
- Все подключения — только при отключённом питании.
- Паспорт рекомендует источник бесперебойного питания, чтобы скачки напряжения и неожиданное отключение не повредили коммутатор.
Примеры
Группа камер на небольшом объекте
Камеры подключаются к PoE-портам и получают питание по сетевому кабелю; гигабитный порт уходит к регистратору или в сеть. Складывайте мощности камер и сравнивайте с PoE-бюджетом модели.
Мощная PTZ-камера на порту Hi-PoE
У EU410HPOE-V порт 1 отдаёт до 90 Вт, остальные порты — до 30 Вт; общий бюджет 110 Вт.
Частые вопросы
Можно ли настроить VLAN или управлять через веб-интерфейс?
Нет: в паспортах все четыре модели названы неуправляемыми, настраиваемых функций, кроме перечисленных аппаратных, не заявлено.
Чем отличается EU410HPOE-V от EU410POE-V/L?
У HPOE порт 1 — Hi-PoE (IEEE 802.3bt) до 90 Вт, бюджет 110 Вт, адаптер DC 48 В 2.5 A; у POE-V/L — до 30 Вт на порт, бюджет 60 Вт, адаптер 1.35 A.
Нюансы и грабли
- Не подавайте на входы устройства сигналы, не предусмотренные назначением входов, — это может вывести его из строя.
- Не роняйте и не трясите устройство; не подвергайте его температуре выше предела, электромагнитным излучениям, химически активным веществам, дыму и пару.
- Конфигурирование неквалифицированным лицом, по паспорту, может привести к сбоям и выходу устройства из строя.
- У EU410HPOE-V бюджет PoE 110 Вт при максимальной потребляемой мощности коммутатора 120 Вт; не рассчитывайте нагрузку выше бюджета, даже если одиночный порт 1 способен отдать 90 Вт.
- В паспорте EU410POE-V/L указана максимальная выходная мощность PoE 60 Вт, а на порт — 30 Вт: бюджет делится на все порты.
- Дальность 300 м заявлена только для перечисленных в паспорте портов, на остальных рассчитывайте на обычную длину линии.
