F-SW-EU616-V(B), EU624-V(B), EU624OE(B) — неуправляемые гигабитные коммутаторы в стойку на 16 и 24 порта
Неуправляемые гигабитные коммутаторы в стойку без настройки: 16 или 24 порта RJ45, а у EU624OE — 12 RJ45 и 12 оптических. Plug and Play, защита от перенапряжения 6 кВ.
Модели семейства
Общие данныеПараметры, общие для всех трёх моделей.
| Управление | неуправляемый, Plug and Play |
| Корпус | металл, без кулера |
| Установка | в стойку (с монтажными проушинами) |
| Защита от перенапряжения | 6 кВ |
| Температура хранения | от -40 до +85 °C |
| Влажность | от 5 до 95 % (без конденсата) |
F-SW-EU616-V(B)16 портов Gigabit Ethernet RJ45 10/100/1000 Мбит/с.
| Порты | 16 × Gigabit RJ45 |
| Питание | AC от 100 до 240 В, 50/60 Гц, макс. 0.3 A |
| Макс. потребляемая мощность | 12 Вт; в режиме ожидания 2.8 Вт |
| Скорость коммутации | 32 Гбит/с |
| Скорость пересылки пакетов | 23.81 млн пакетов/с |
| Таблица MAC-адресов | 8 K |
| Рабочая температура | от 0 до 40 °C |
| Размеры | 440.00 × 44.00 × 160.00 мм; масса нетто 1.3 кг |

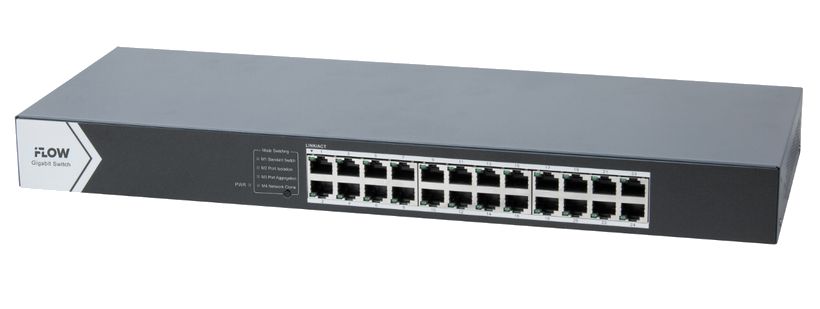

F-SW-EU624-V(B)24 порта Gigabit Ethernet RJ45 10/100/1000 Мбит/с.
| Порты | 24 × Gigabit RJ45 |
| Питание | AC от 100 до 240 В, 50/60 Гц, макс. 0.7 A |
| Макс. потребляемая мощность | 18 Вт; в режиме ожидания 3.8 Вт |
| Скорость коммутации | 48 Гбит/с |
| Скорость пересылки пакетов | 35.71 млн пакетов/с |
| Таблица MAC-адресов | 8 K |
| Рабочая температура | от 0 до 40 °C |
| Размеры | 440.00 × 44.00 × 160.00 мм; масса нетто 1.4 кг |

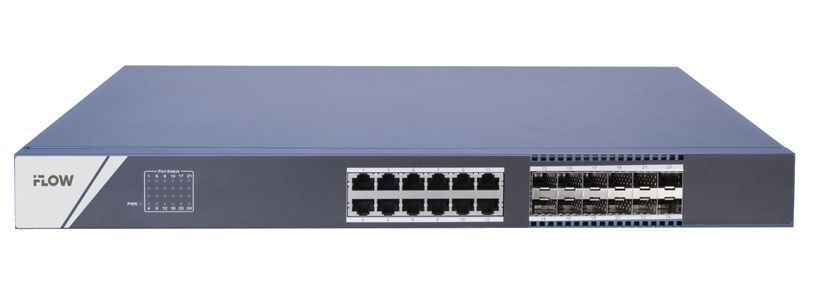

F-SW-EU624OE(B)Неуправляемый коммутатор 2 уровня: 12 портов Gigabit RJ45 и 12 гигабитных оптоволоконных портов.
| Порты | 12 × Gigabit RJ45, 12 × Gigabit оптоволоконных портов |
| Питание | AC 220 В, 50/60 Гц |
| Макс. потребляемая мощность | 40 Вт; в режиме ожидания 10 Вт |
| Скорость коммутации | 48 Гбит/с |
| Скорость пересылки пакетов | 35.7 млн пакетов/с |
| Таблица MAC-адресов | 16 K |
| Внутренний кэш | 12 Мбит/с |
| Рабочая температура | от 0 до 45 °C |
| Размеры | 440.0 × 44.0 × 220.8 мм; масса нетто 2.60 кг |
Как это работает и подключается
- Plug-and-play: подключили, включили — работает, никаких настроек у неуправляемого коммутатора нет.
- Коммутация с промежуточным хранением (у EU624OE) и сетевые стандарты IEEE 802.3, 802.3u и 802.3x (заявлены у EU624OE).
- Паспорт EU616 и EU624 называет применение: дом, образовательные учреждения, общежития, офисы, небольшие системы мониторинга и другие простые сети.
- У EU624OE заявлена задержка обмена данными менее 5 мкс.
Монтаж
- Устанавливается в стойку, крепление — монтажные проушины на корпусе.
- Питание от сети переменного тока: AC от 100 до 240 В, 50/60 Гц у EU616 и EU624; у EU624OE в паспорте указано AC 220 В, 50/60 Гц.
- Рабочая температура от 0 до 40 °C (EU616, EU624) и от 0 до 45 °C (EU624OE); не ставьте коммутатор в замкнутые объёмы без вентиляции.
Примеры
Агрегация камер и регистраторов в серверной
Коммутатор без PoE в стойке принимает от питающих коммутаторов, регистраторов и ПК гигабитные линии; настройка не нужна.
Связь по оптике между зданиями
EU624OE: часть портов — оптоволоконные, они нужны для линий связи между узлами; 12 портов остаются медными.
Частые вопросы
Это PoE-коммутатор?
Нет, ни одна из трёх моделей PoE не подаёт: в паспортах указаны только гигабитные порты RJ45 и, у EU624OE, оптоволоконные.
Чем EU624OE отличается от EU624-V(B)?
У EU624OE 12 портов RJ45 и 12 оптоволоконных, таблица MAC-адресов 16 K, кэш 12 Мбит/с; у EU624-V(B) все 24 порта RJ45, таблица 8 K, кэш 4.1 Мбит/с.
Нюансы и грабли
- Коммутатор без PoE: питание камер он не подаёт. Для камер по PoE нужен PoE-коммутатор или инжектор.
- Оптические модули EU624OE в паспорте не описаны (тип и дальность не указаны): уточняйте у поставщика, что подходит к оптическим портам.
- В паспортах нет описания индикации и разъёмов; в строке «Сертификаты» EU624OE указан CE-RoHS, а Reach — «No 1907/2018», опечатка в паспорте (у остальных 1907/2006).
